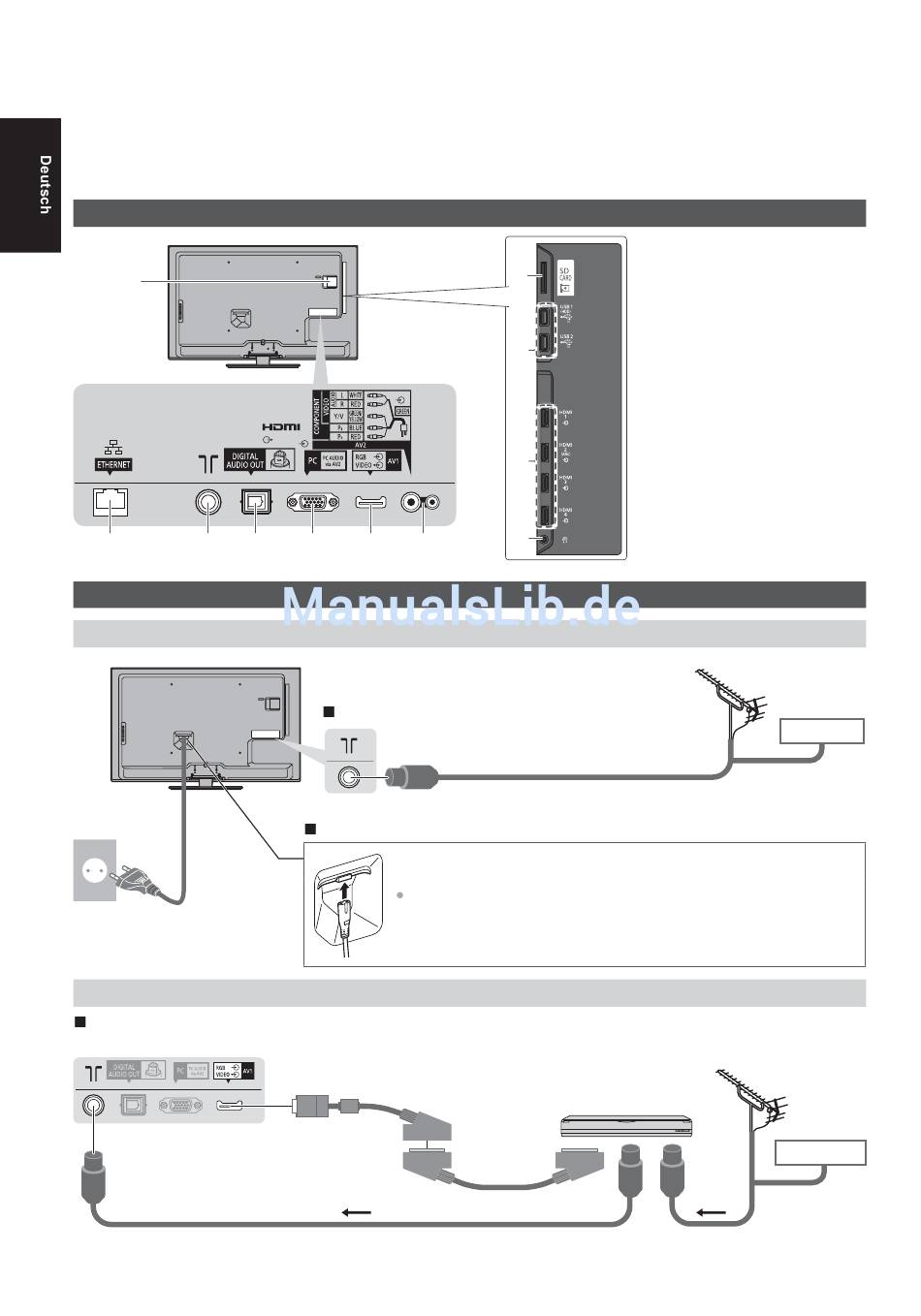

Grundlegende Anschlüsse
Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang
dieses Fernsehers.
Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche
Anschlüsse herstellen oder abtrennen.
Buchsen
1
6 7
Anschlüsse
Netzkabel und Antenne
Netzkabel
220–240 V Wechselstrom
50 / 60 Hz
AV-Geräte
DVD-Recorder / Videorecorder
TV
8
8 9 10 11
DVB-C, DVB-T, Analog
Netzkabel
Schieben Sie den Netzstecker (mitgeliefert) bis zum Anschlag
ein.
Achten Sie beim Trennen vom Netz unbedingt darauf, zuerst den
Netzstecker aus der Netzsteckdose zu ziehen.
AV1 (SCART)-
Adapter
HF-Kabel
2
5V
500mA
MAX
3
5V
500mA
MAX
4
5
HF-Kabel
DVD-Recorder /
Videorecorder
SCART-Kabel
Im Lieferumfang dieses Fernsehers enthalten
1 CI-Steckplatz
2 SD-Kartensteckplatz
3 USB 1–2-Anschluss
4 HDMI1–4
5 Kopfhörerbuchse
6 ETHERNET
7 Buchse für terrestrische
Antenne
8 DIGITAL AUDIO OUT
9 PC-Anschluss
10 AV1 (SCART)
11 AV2 (COMPONENT /
VIDEO)
Terrestrische
Antenne
Kabel
Terrestrische
Antenne
Kabel
HF-Kabel
