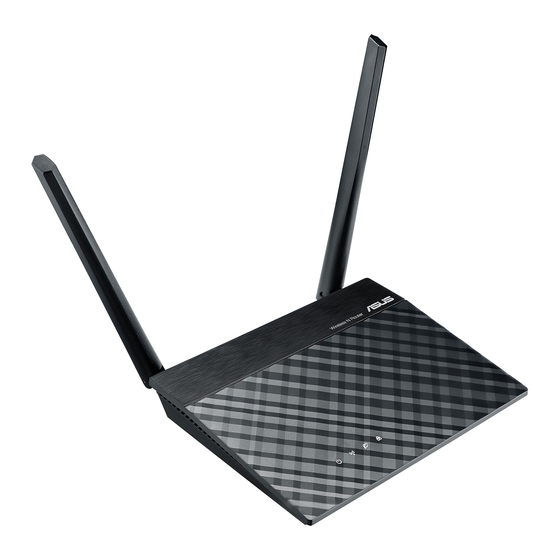

Asus RT-N12E Benutzerhandbuch

11n drahtloser router
Vorschau ausblenden Andere Handbücher für RT-N12E:
Inhaltsverzeichnis

Werbung

Quicklinks

RT-N12E
11n Drahtloser Router
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus RT-N12E

Inhaltszusammenfassung für Asus RT-N12E

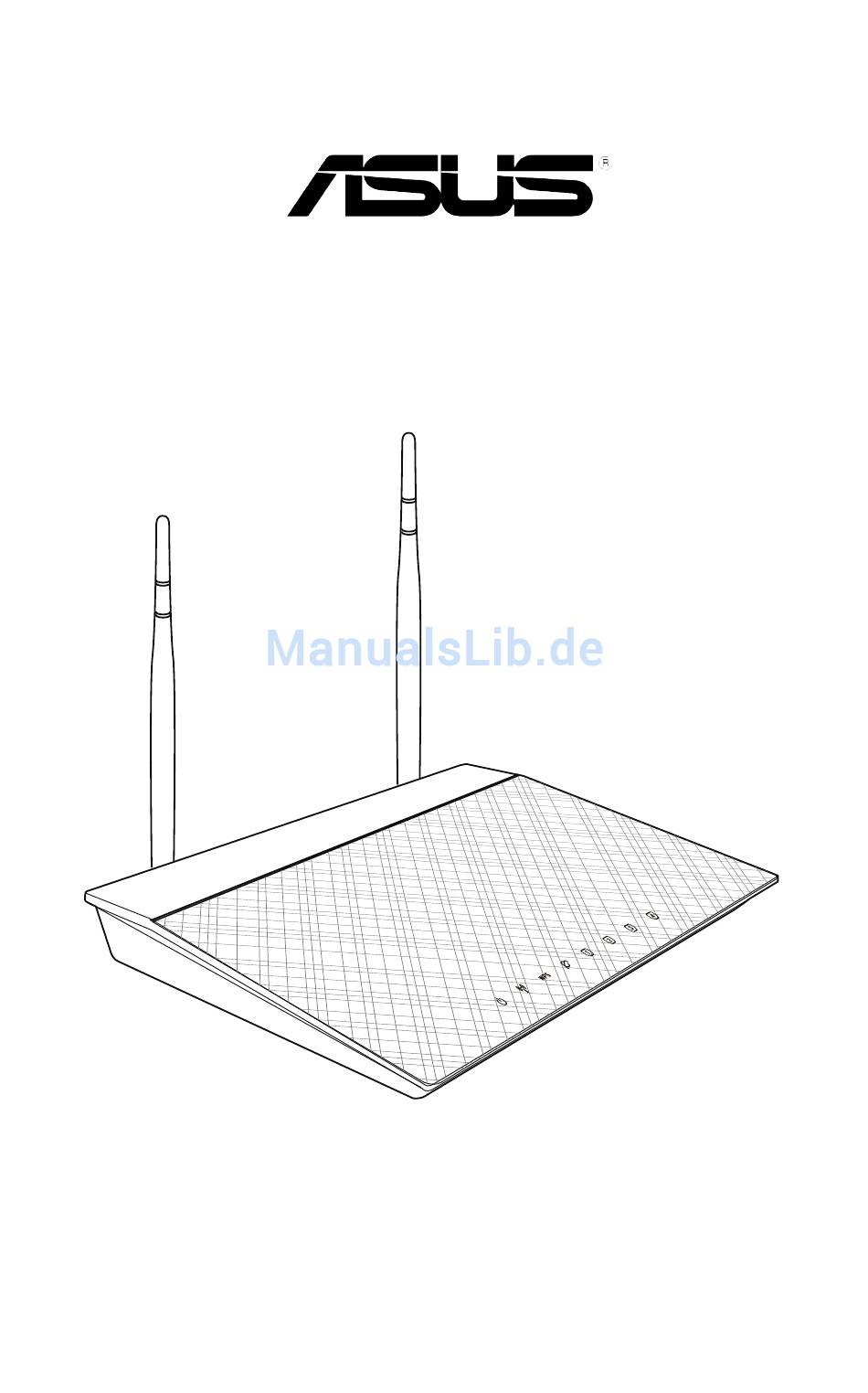

  • Seite 1 RT-N12E 11n Drahtloser Router Benutzerhandbuch...
  • Seite 2 Sicherungskopie für den persönlichen Gebrauch. Die Produktgarantie oder -dienstleistung erlischt, wenn (1) das Produkt ohne schriftliche Zustimmung von ASUS repariert, modifiziert oder geändert wurde oder (2) die Seriennummer des Produkts unleserlich gemacht wurde bzw. fehlt. ASUS BIETET DIESES HANDBUCH OHNE AUSDRÜCKLICHE NOCH STILLSCHWEIGEN- DE MÄNGELGEWÄHR AN.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Über diese Anleitung ................4 Kapitel 1: Einführung in den drahtlosen Router Packungsinhalt ..................7 Systemanforderungen ................7 Vor der Inbetriebnahme ................. 7 Leistungsmerkmale der Hardware ............8 Vorderseite ..................8 Rückseite ..................9 Bodenplatte ..................10 Befestigungsoptionen ................11 Kapitel 2 Erste Schritte Einrichten des drahtlosen Routers ............

  • Seite 4: Über Diese Anleitung

    Leistungsmerkmale der Hardware und die LED-Anzeigen des drahtlosen Routers von ASUS. • Kapitel 2: Erste Schritte Dieses Kapitel erklärt Ihnen, wie Sie den drahtlosen Router von ASUS einrichten, auf das Gerät zugreifen und das Gerät konfigurieren. • Kapitel 3: Konfigurieren der Netzwerk-Clients Dieses Kapitel erklärt Ihnen, wie Sie die Clients im Netzwerk einrichten, damit...

  • Seite 5: Darstellungssystematik In Dieser Anleitung

    • Kapitel 6: Fehlerbehebung Dieses gibt eine Anleitung zum Beheben üblicher Probleme, die während des Benutzens des drahtlosen Routers von ASUS auftreten können. • Anhang Dieses Kapitel enthält die rechtlichen Erklärungen und Sicherheitshinweise. Darstellungssystematik in dieser Anleitung WARNUNG: Hier finden Sie wichtige Hinweise, um Verletzungen während des Ausführens einer Aufgabe zu vermeiden.

  • Seite 7: Kapitel 1: Einführung In Den Drahtlosen Router

    Kurzanleitung x1 Hinweis: Wenden Sie sich bitte an Ihren Händler, falls irgendein Artikel beschädigt ist oder fehlt. Systemanforderungen Stellen Sie bitte vor dem Installieren des drahtlosen Routers von ASUS sicher, dass Ihr System/Netzwerk die folgenden Anforderungen erfüllt: • Ein Ethernet RJ-5-Anschluss (10BaseT/100BaseTX) •...

  • Seite 8: Leistungsmerkmale Der Hardware

    • Achten Sie bei der Installation darauf, dass das Gerät mindestens 20 cm entfernt von Personen liegt, um hinsichtlich der Funkstrahlenaussetzung der Menschen sicherzustellen, dass das Produkt gemäß den von der Federal Communications Commission festgelegten RF-Richtlinien betrieben wird. Leistungsmerkmale der Hardware Vorderseite Statusanzeigen Status...

  • Seite 9: Rückseite

    Rückseite Reset Power LAN4 LAN1 LAN3 LAN2 Element Beschreibung Reset-Taste Das Drücken dieser Taste für länger als 5 Sekunden stellt den Router auf seine Werkseinstellungen zurück. Stromschalter Diese Taste schaltet den Router ein oder aus. Strom (DC-In)-Anschluss Hier wird das Netzteil angeschlossen, welches den Router mit Strom versorgt.

  • Seite 10: Bodenplatte

    Bodenplatte Element Beschreibung Befestigungshaken Mit den Befestigunghaken können Sie den Router mittels zweier Schrauben an einer Wand oder der Decke aufhängen. Lüftungsöffnungen Diese Öffnungen sorgen für die Kühlung des Routers. Hinweis: Für Details über das befestigen des Routers an einer Wand oder der Decke beziehen Sie sich auf den Abschnitt Befestigungsoptionen auf der nächsten Seite in diesen Handbuch.

  • Seite 11: Befestigungsoptionen

    Befestigungsoptionen Direkt aus der Verpackung kann der drahtlose ASUS Router auf einer erhöhten ebenen Oberfläche (z.B. Schrank, Regal) aufgestellt oder an einer Wand oder der Decke aufgehängt werden. So befestigen Sie den drahtlosen ASUS Router: 1. Suchen Sie die beiden Befestigungshaken an der Bodenplatte.
  • Seite 12 RT-N1E Kapitel : Erste Schritte...

  • Seite 13: Kapitel 2 Erste Schritte

    Kapitel 2 Erste Schritte Einrichten des drahtlosen Routers Der drahtlose ASUS Router enthält eine webbasierende grafische Benutzeroberfläche (Web-GUI), über die Sie den Router im Webbrowser auf Ihren Computer konfigurieren können. Hinweis: Für Details zur Konfiguration Ihres drahtlosen Routers beziehen Sie sich bitte auf Kapitel 4: Konfigurieren der erweiterten Einstellungen.
  • Seite 14 Hinweise: • Falls QIS Ihren Verbindungstyp nicht erkennen kann, klicken Sie auf Skip to manual setting (Zur manuellen Einstellung) und konfigurieren Sie die Verbindungseinstellungen manuell. • Falls QIS nicht automatisch geladen wird, geben Sie http://192.168.1.1 in Ihren Webbrowser ein, um QIS manuell zu laden. Weitere Details finden Sie im nächsten Abschnitt QIS ohne autom.

  • Seite 15: Qis Ohne Autom. Erkennung Verwenden

    Wählen Sie nach belieben die gewünschte Aufgabe aus der Auswahl: 1. Going to Internet (Internet aufrufen): Hier klicken, um im Internet zu surfen oder andere Internetbezogene Tätigkeiten wie Chat oder lesen/schreiben von E-Mails auszuführen. . Advanced Setting page (Erweiterte Einstellungen): Hier klicken, um die erweiterte Einstellungen Ihres drahtlosen Routers aufzurufen und diese zu konfigurieren.
  • Seite 16 RT-N12E Kapitel 3: Konfigurieren der Netzwerk-Clients...

  • Seite 17: Kapitel 3: Konfigurieren Der Netzwerk-Clients

    Die verdrahteten oder drahtlos verbundenen Clients müssen die richtigen TCP/IP- Einstellungen haben, um auf den drahtlosen Router von ASUS zuzugreifen. Stellen Sie sicher, dass die Clients und der drahtlose Router von ASUS dasselbe IP-Subnetz haben. In der Standardeinstellung benutzt der drahtlose Router von ASUS die DHCP- Serverfunktion, die automatisch den Clients in Ihrem Netzwerk IP-Adressen zuweist.

  • Seite 18: Windows 2000

    Serveradresse automatisch beziehen). Klicken Sie ansonsten auf Use the following IP address (Folgende IP-Adresse verwenden) und geben den Preferred (Bevorzugten) und Alternate DNS server (Alternativen DNS- Server) an. 5. Klicken Sie auf OK, wenn Sie mit der Einstellung fertig sind. RT-N12E Kapitel 3: Konfigurieren der Netzwerk-Clients...

  • Seite 19: Windows Xp

    Use the following DNS server addresses (Folgende DNS-Serveradresse verwenden) und geben den Preferred and Alternate DNS server (Bevorzugten und Alternativen DNS-Server) an. 5. Klicken Sie auf OK, wenn Sie mit der Einstellung fertig sind. Kapitel 3: Konfigurieren der Netzwerk-Clients RT-N12E...

  • Seite 20: Windows Vista

    Use the following DNS server addresses (Folgende DNS-Serveradresse verwenden) und geben den Preferred and Alternate DNS server (Bevorzugten und Alternativen DNS-Server) an. 5. Klicken Sie auf OK, wenn Sie mit der Einstellung fertig sind. RT-N12E Kapitel 3: Konfigurieren der Netzwerk-Clients...

  • Seite 21: Kapitel 4: Konfigurieren Der Erweiterten Einstellungen

    . Im Feld Enable QoS (QoS aktivieren), wählen Sie Yes (Ja). . Im Feld Adress Type (Adresstyp), wählen Sie IP oder MAC, um die Bandbreite zu verwalten. . Klicken Sie auf Apply (Übernehmen), um die Einstellungen zu speichern. Kapitel 4: Konfigurieren der erweiterten Einstellungen RT-N12E...

  • Seite 22: Einrichten Eines Betriebsmodus

    Standardeinstellung) und klicken Sie auf Save (Speichern). . Klicken Sie im Navigationsmenü auf QIS (Internet Schnelleinstellung).Klicken Sie auf eine Verbindungsart aus der Auswahl der ISP-Dienste: Automaitc IP (Automaitsche IP), PPPoE, PPTP, L2TP und Statische IP (Static IP). RT-N12E Kapitel 4: Konfigurieren der erweiterten Einstellungen...

  • Seite 23: Einrichten Des Drahtlosen Routers Im Access Point-Modus

    Einstellungen) > Administration (Verwaltung) > Operation Mode (Betriebsmodus). . Klicken Sie auf Access Point (Zugriffspunkt) und dann auf Save (Speichern). . Geben Sie einen Netzwerknamen (SSID) und einen Netzwerkschlüssel ein. Wenn abgeschlossen, klicken Sie auf Finish (Fertigstellen). Kapitel 4: Konfigurieren der erweiterten Einstellungen RT-N12E...

  • Seite 24: Einrichten Von Wi-Fi Protected Setup (Wps)

    ® an, die WPS unterstützen: Betriebssysteme Unterstützte drahtlose Adapter Intel drahtlose LAN-Karte Vista / ASUS 17gv-Treiber v.0..0 oder neuer ASUS 10N/10N-Treiber v.0.0.0 oder neuer Intel drahtlose LAN-Karte XP SP ASUS 17gv-Treiber v1...0 oder neuer ASUS 10N/10N-Treiber v1.0..0 oder neuer ASUS LAN-Karte mit ASUS WLAN-Anwendung XP SP1 und 000 ASUS 17gv-Treiber v1...0 oder neuer...
  • Seite 25 Sie können auch den PIN-Code Ihrer drahtlosen LAN-Karte eingeben und dann auf Start PIN (PIN starten) klicken. Hinweis: Beziehen Sie sich auf die mit der drahtlosen LAN-Karte mitgelieferte Dokumentation, um mehr über den PIN-Code der drahtlosen LAN-Karte zu erfahren. Kapitel 4: Konfigurieren der erweiterten Einstellungen RT-N12E...

  • Seite 26: Aktualisieren Der Firmware

    Aktualisieren der Firmware Hinweis: Laden Sie die neueste Firmware von der ASUS-Webseite unter http://www.asus.com herunter. So aktualisieren Sie die Firmware: 1. Klicken Sie auf Advanced Setting (Erweiterte Einstellungen) im Navigationsmenü auf der linken Seite. . Klicken Sie im Menü Administration (Verwaltung) auf Firmware Upgrade (Firmware aktualisieren).

  • Seite 27: Wiederherstellen/Speichern/Hochladen Der Einstellungen

    • Um ältere Systemeinstellungen wiederherzustellen, klicken Sie auf Um ältere Systemeinstellungen wiederherzustellen, klicken Sie auf Um ältere Systemeinstellungen wiederherzustellen, klicken Sie auf Browse (Durchsuchen), um die wiederherzustellende Systemdatei zu suchen. Klicken Sie anschließend auf Upload (Hochladen). Kapitel 4: Konfigurieren der erweiterten Einstellungen RT-N12E...
  • Seite 28 RT-N1E Kapitel 5: Installieren der Hilfsprogramme...

  • Seite 29: Kapitel 5: Installieren Der Hilfsprogramme

    Installieren der Hilfsprogramme Installieren der Hilfsprogramme Die Support-CD enthält Hilfsprogramme zum Konfigurieren des drahtlosen Routers von ASUS. Legen Sie die Support-CD in Ihr optisches Laufwerk ein, um die ASUS WLAN-Hilfsprogramme unter Microsoft Windows zu installieren. Falls die Autorun- ® Funktion deaktiviert ist, führen Sie bitte die Datei setup.exe im Stammordner auf der Support-CD aus.
  • Seite 30 . Klicken Sie auf Next (Weiter), um den vorgegebenen Zielordner anzunehmen. Oder klicken Sie auf Browse (Durchsuchen), um einen anderen Ordner anzugeben. . Klicken Sie auf Next (Weiter), um den vorgegebenen Programmordner anzunehmen. Ansonsten geben Sie einen anderen Namen ein. 5.

  • Seite 31: Gerätesuche

    Gerätesuche Die Gerätesuche (Device Discovery) ist eines der ASUS WLAN-Hilfsprogramme, das einen drahtlosen Router von ASUS erkennen kann und Ihnen das Gerät zu konfigurieren erlaubt. So starten Sie das Hilfsprogramm Device Discovery: Klicken Sie unter Windows auf Start > All Programs (Alle Programme) >...

  • Seite 32: Firmware-Wiederherstellung

    . Suchen Sie die Firmware-Datei und klicken Sie auf Upload (Hochladen). Hinweis: Dieses Programm ist kein Firmwareaktualisierungsprogramm und kann nicht auf einem drahtlosen Router von ASUS, der in Betrieb ist, verwendet werden. Eine normale Firmwareaktualisierung kann über die webbasierte Benutzeroberfläche ausgeführt werden.
  • Seite 33 Fehlerbehebung Die Fehlerbehebungsanleitung gibt Lösungen zum Beheben üblicher Probleme, die während des Installierens oder Benutzens des drahtlosen Routers von ASUS auftreten können. Diese Probleme erfordern eine einfache Fehlersuche, die Sie selber durchführen können. Nehmen Sie mit der technischen Unterstützung von ASUS Kontakt auf, wenn die aufgetretenen Probleme nicht in diesem Kapitel beschrieben sind.
  • Seite 34 Problem Lösungsansatz Es kann keine Verbindung • Stellen Sie den Router näher an den mit dem Internet über den drahtlosen Client. drahtlosen LAN-Adapter • Prüfen Sie, ob der drahtlose Adapter mit dem hergestellt werden. richtigen drahtlosen Router verbunden ist. • Prüfen Sie, ob der verwendete Funkkanal konform mit den verfügbaren Kanälen in Ihrem Land/Ihrer Region ist.
  • Seite 35 DHCP aktivieren: Ja (wenn das WAN-Kabel angeschlossen ist) IP-Adresse: 19.18.1.1 Domänenname: (Leer) Subnetzmaske: 55.55.55.0 DNS-Server 1: 19.18.1.1 DNS-Server 2: (Leer) SSID: ASUS Ich kann 19.18.1.1 nicht Überprüfen Sie den Betriebsmodus des Routers. benutzen, um zur Startseite zu gelangen. • Im Router-Modus ist die Standard-IP- Adresse des Routers 19.18.1.1.
  • Seite 36 RT-N1E Kapitel : Fehlerbehebung...

  • Seite 37: Asus Recycling/Takeback Services

    Hinweise ASUS Recycling/Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for you to be able to responsibly recycle our products, batteries, other components, as well as the packaging materials.

  • Seite 38: Prohibition Of Co-Location

    L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et () l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.” RT-N12E Anhänge...

  • Seite 39: Gnu General Public License

    You must make sure that they, too, receive or can get the source code. And you must show them these terms so they know their rights. Anhänge RT-N12E...
  • Seite 40 . You may modify your copy or copies of the Program or any portion of it, thus forming a work based on the Program, and copy and distribute such RT-N12E Anhänge...
  • Seite 41 Accompany it with the information you received as to the offer to distribute corresponding source code. (This alternative is allowed only for noncommercial distribution and only if you received the program in object code or executable form with such an offer, in accord with Subsection b above.) Anhänge RT-N12E...
  • Seite 42 Program by all those who receive copies directly or indirectly through you, then the only way you could satisfy both it and this License would be to refrain entirely from distribution of RT-N12E Anhänge...
  • Seite 43 NO WARRANTY 11 BECAUSE THE PROGRAM IS LICENSED FREE OF CHARGE, THERE IS NO WARRANTY FOR THE PROGRAM, TO THE EXTENT PERMITTED BY APPLICABLE LAW. EXCEPT WHEN OTHERWISE STATED IN WRITING Anhänge RT-N12E...

  • Seite 44: Safety Warning

    Safety Warning SAFE TEMP: This wireless router should be only used in environments with ambient temperatures between 5ºC(1ºF) and 0ºC(10ºF). DO NOT expose to or use near liquids, rain, or moisture. DO NOT use the modem during electrical storms. RT-N12E Anhänge...

  • Seite 45: Asus Kontaktinformationen

    ASUS COMPUTER INTERNATIONAL (Amerika) Adresse 800 Corporate Way, Fremont, CA 959, USA Telefon +150955088 +1509871 Webseite usa.asus.com Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland & Österreich) Adresse Harkort Str. 5, 0880 Ratingen, Germany +910959911 Website www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten)
  • Seite 46 ASUSTeK Computer Inc. Hersteller: Tel: +88--89-7 Adresse: No. 150, LI-DE RD., PEITOU, TAIPEI 11, TAIWAN ASUS Computer GmbH Autorisierte Niederlassung in Europa Adresse: HARKORT STR. 1-, 0880 RATINGEN, GERMANY BOGAZICI BIL GISAYAR SAN. VE TIC. A.S. Autorisierte Niederlassung in der...
