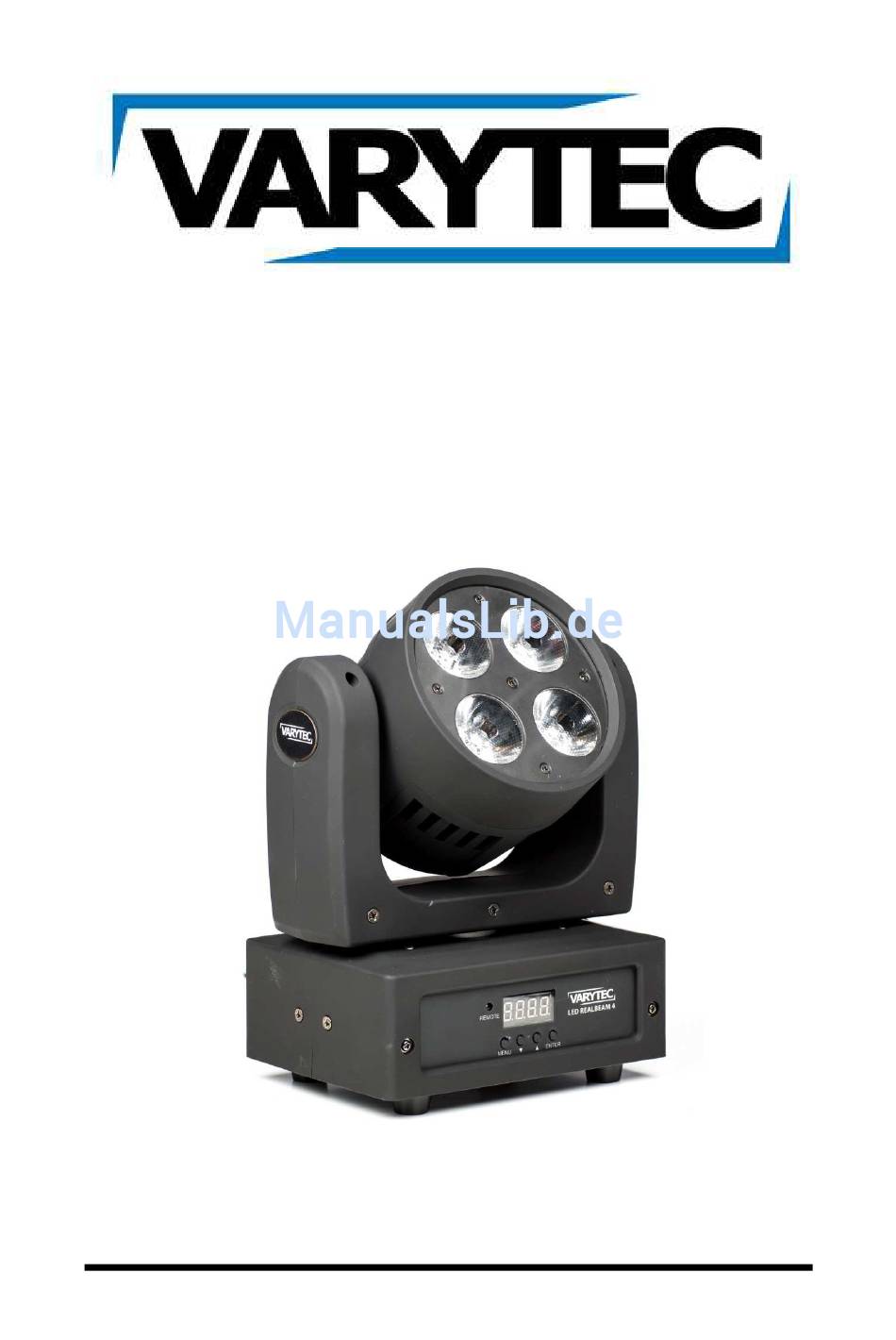

- Seite 1 Bedienungsanleitung LED Realbeam 4 RGBW...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bestimmungsgemäße Verwendung des Geräts ................4 2.1. Überkopfbefestigung ....................... 5 Einleitung ............................7 3.1. Produktübersicht ........................7 3.2. Abmessungen .......................... 7 Verbindungen ........................... 8 4.1. Elektrische Verbindungen ......................8 4.2. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) zugelassen. -
Seite 4: Bestimmungsgemäße Verwendung Des Geräts
2. Bestimmungsgemäße Verwendung des Geräts Bei diesem Gerät handelt es sich um ein Gerät, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230V, 50/60 Hz Wechselspannung zugelassen und ausschließlich für einen Betrieb in Innenräumen gedacht. -
Seite 5: Überkopfbefestigung
2.1. Überkopfbefestigung Überkopfbefestigung Lebensgefahr! Lebensgefahr! Bei der Installation sind die Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598 und EN 60598-2-17 zu beachten! Die Installation ist ausschließlich durch 17 zu beachten! Die Installation ist ausschließlich durch autorisiertes Fachpersonal vorzunehmen. - Seite 6 Stellen Sie vor der Montage des Geräts sicher, dass die Montagefläche in der Lage ist, mindestens die zehnfache Punktbelastung des Eigengewichts des Geräts zu tragen. Montieren Sie das Gerät mit dem Montagebügel über ein dazu geeignetes Anschlagmittel an einem Traversensystem. Achten Sie bei der Überkopfmontage darauf, dass das Gerät immer durch ein Sicherungsfangseil gesichert ist, welches das zwölffache Gewicht des Gerätes tragen kann.
-
Seite 7: Einleitung
3. Einleitung Vielen Dank für den Kauf des LED Realbeam 4 RGBW. Es handelt es sich um ein leistungsstarkes Gerät. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. 3.1. Produktübersicht 3.2. Abmessungen 7 / 16... -
Seite 8: Verbindungen
4. Verbindungen 4.1. Elektrische Verbindungen Verbinden Sie das Gerät mit dem Stromnetz indem Sie das mitgelieferte Stromkabel benutzen! Die Schutzerde muss immer angeschlossen sein! Kabel (EU) Kabel (US) International Braun Schwarz Phase Blau Weiß Neutral Grün/Gelb Grün Erde 4.2. DMX Verbindungen Um eine DMX512 Verbindung zu erstellen gehen Sie wie im Bild beschrieben vor. -
Seite 9: Bedienung
5. Bedienung Drücken Sie MENU, um in das Menü zu gelangen. Mit UP/DOWN können Sie das gewünschte Untermenü auswählen. Bestätigen Sie ihre Auswahl mit ENTER- Mit UP/DOWN können Sie die gewünschten Einstellungen vornehmen. Bestätigen Sie ihre Auswahl mit ENTER. Durch Drücken von MENU gelangen Sie zurück zum Hauptmenü. -
Seite 10: Dmx Tabelle
6. DMX Tabelle 6.1. DMX Modus 1 (1 Kanal) Kanal Wert von Wert bis Funktion RGBW Green Blue Yellow Cyan Magenta White Orange Pink Violett Aqua Sky blue Full white Cool white Warm white White 3200 White 2500 Yellow 2 LEE 101 Straw LEE 103 Orange LEE 105 Light Rose LEE 107... -
Seite 11: Dmx Modus 2 (9 Kanäle)
Mauve LEE 126 Bright blue LEE 141 Alice blue ROSCO 378 Rose indigo ROSCO 358 Urban blue ROSCO 81 Cool blue ROSCO 66 Light salmon ROSCO 30 Mayan sun ROSCO 318 Cherry rose ROSCO 332 Flesh pink ROSCO 34 Skelton exotic sangria ROSCO 39 Zufällige Farbauswahl 6.2. -
Seite 12: Dmx Modus 3 (16 Kanäle)
6.3. DMX Modus 3 (16 Kanäle) Kanal Wert von Wert bis Funktion Pan fein Tilt Tilt fein Geschwindigkeit Pan/Tilt schnell – langsam Keine Funktion Macro 1 Macro 2 Macro 3 Macro 3 Macro 4 Macro 5 Macro 6 Macro 7 Macro 8 Macro 9 Macro 11... -
Seite 13: Fernbedienung
Deaktiviert den Blackout bei Pan-/Tilt-Bewegungen Keine Funktion Reset Keine Funktion Sound-to-Light 7. Fernbedienung Ein-/Ausschalter Aktiviert den DMX Modus. Aktiviert den Master-/Slave-Modus Tilt Farbwechsel Aktiviert den Sound-to-Light Modus Keine Funktion Auswahl eines Programms oder einer Einstellung. Aktiviert den Automatikmodus Strobo Auswahl eines Programms oder einer Einstellung. -
Seite 14: Technische Daten
8. Technische Daten Stromversorgung Spannung 110 – 240 V / 50-60 Hz Stromaufnahme max. Lichtquelle LM Typ LED 4in1 Farbspektrum RGBW Leistung 60 W Anzahl Leistung 4 x 15 W Optik Abstrahlwinkel 7° Anschlüsse Strom in XLR in/out 3pol Steuerung Sound-to-Light Automatik Master-Slave... - Seite 15 15 / 16...
- Seite 16 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 16 / 16...
