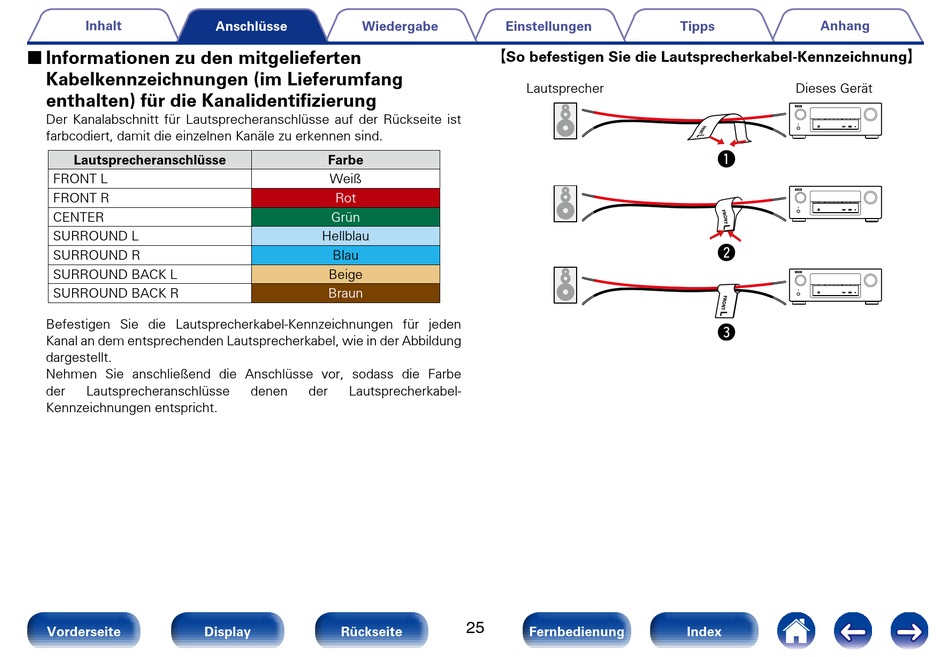

2 Informationen zu den mitgelieferten
Kabelkennzeichnungen (im Lieferumfang
enthalten) für die Kanalidentifizierung
Der Kanalabschnitt für Lautsprecheranschlüsse auf der Rückseite ist
farbcodiert, damit die einzelnen Kanäle zu erkennen sind.
Lautsprecheranschlüsse
FRONT L
FRONT R
CENTER
SURROUND L
SURROUND R
SURROUND BACK L
SURROUND BACK R
Befestigen Sie die Lautsprecherkabel-Kennzeichnungen für jeden
Kanal an dem entsprechenden Lautsprecherkabel, wie in der Abbildung
dargestellt.
Nehmen Sie anschließend die Anschlüsse vor, sodass die Farbe
der Lautsprecheranschlüsse
Kennzeichnungen entspricht.
Vorderseite Display
Anschlüsse Wiedergabe
Farbe
Weiß
Rot
Grün
Hellblau
Blau
Beige
Braun
denen der Lautsprecherkabel-
Rückseite
Einstellungen
GSo befestigen Sie die Lautsprecherkabel-KennzeichnungH
Lautsprecher
