1. Einführung
Lesen Sie bitte vor Installation und Inbetriebnahme des Produktes das Handbuch vollständig und beachten Sie stets die
Sicherheitshinweise. Bitte bewahren Sie dieses Handbuch auf. Wir bieten Ihnen zusätzlich das Handbuch als PDF-Datei
unter www.raidsonic.de an.
Verpackungsinhalt: 1x IB-SW301 1, 1x Fernbedienung, 1x Netzteil 5 V / 1 A, 1x Handbuch

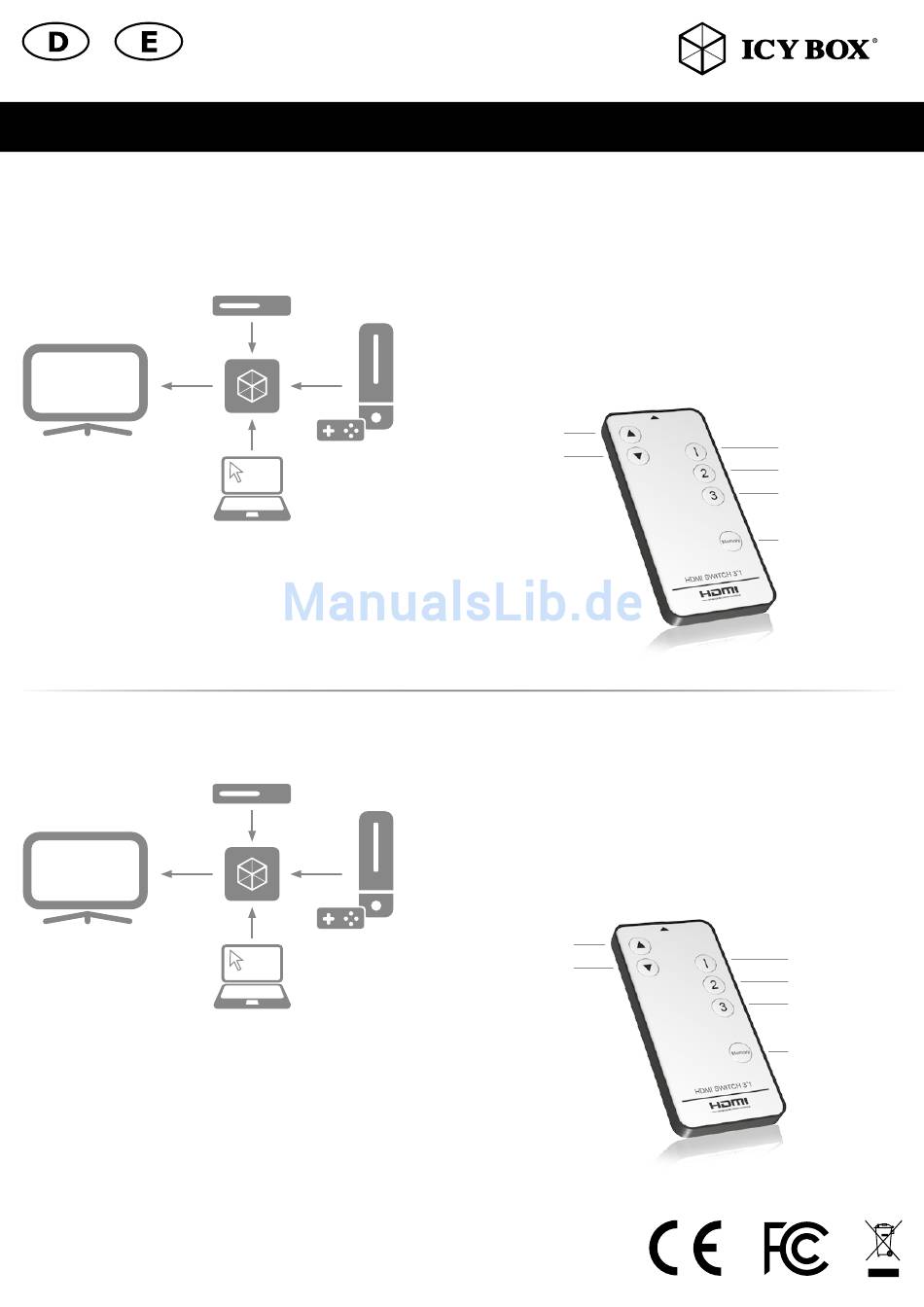

2. Installationsanleitung
HDMI Input 1
UHD
HDMI Output
TV
HDMI Input 3
2.1
Verbinden Sie bis zu drei HDMI
Quellgeräte (z.B. PC, Spielekonsole, Blu-ray-Player etc.) und ein HDMI
®
Ausgabegerät (z.B. Monitor, TV, Beamer) mit dem IB-SW301 1.
2.2
Schließen Sie das mitgelieferte externe 5 V Netzteil am IB-SW301 1 an.
2.3
Sobald Sie das Netzteil an die Steckdose anschließen, geht der IB-SW301 1 in Betrieb!
2.4
Entfernen Sie am unteren Rand der Fernbedienung die Sicherheitsfolie der Batterie.
2.5
Zum Austauschen der Batterie können Sie die Führung einfach entsichern und herausziehen.
1. Introduction
Please read this manual carefully before connecting, adjusting or operating this product. Take care of the safety
instructions at all time. Please keep this manual for future reference.
Additionally we provide this document as download at www.raidsonic.de
HDMI Input 1
UHD
HDMI Output
TV
HDMI Input 3
Package content: 1x IB-SW301 1, 1x Remote control, 1x Power supply 5 V / 1 A, 1x Manual
2. Installation
2.1
Connect up to three HDMI
source devices (e.g. PC Blu-ray-player, gaming console etc.) with one HDMI
®
screen, TV or projector
2.2
Connect the 5 V power supply with the IB-SW301 1
2.3
The device starts operating when the power supply gets plugged into the power outlet
2.4
At the downside of the remote control, you´ll find a safety foil for the battery. Please remove it
2.5
To change the battery please just unlock the holder and pull it out
© Copyright 2017 by RaidSonic Technology GmbH. All Rights Reserved
The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this
manual. RaidSonic Technology GmbH reserves the right to make changes in the specifications and/or design of the above mentioned product without prior notice. The
diagrams contained in this manual may also not fully represent the product that you are using and are there for illustration purposes only. RaidSonic
Technology GmbH assumes no responsibility for any differences between the product mentioned in this manual and the product you may have.
The terms HDMI
and HDMI
High-Definition Multimedia Interface, and the HDMI
®
®
Handbuch / Manual IB-SW3011
HDMI Input 2
HDMI Input 2
logo are trademarks or registered trademarks of HDMI
®
United States and other countries.
3. Funktionen des IB-SW3011
3.1
LED Anzeige, Ports
Aus
Kein Signal
Rot
Signal vorhanden, Port inaktiv
Blau
Signal vorhanden, Port aktiv / Betrieb
3.2
Die SMART Funktion
Die SMART Funktion des Switches erkennt das Signal eines gerade zugeschalteten Quellgerätes und schaltet
direkt auf dieses um. Wenn das Signal der aktiven Verbindung unterbrochen wird (Quellgerät wird ausgeschaltet
oder Stecker wird entfernt) schaltet der Switch automatisch zum vorherigen, aktiven Quellanschluss. Außerdem
kann ein Standard Port per Fernbedienung (s. V. Funktionen Fernbedienung) ausgewählt werden. Dieser wird
automatisch aktiv, wenn der IB-SW301 1 eingeschaltet wird.
3.3
Dank der aktuellen HDMI
Schnittstellen können Sie, abhängig von den angeschlossenen Systemen, UHD und
®
3D Formate in vollem Umfang genießen. Die Übertragung von unkomprimierten und komprimierten
Audioformaten ist stets gewährleistet. Mit HDCP v2.2 verschlüsselte Inhalte werden selbstverständlich unterstützt.
4. Funktionen Fernbedienung
Nächster Quellport
Vorheriger Quellport
®
3. Functions of IB-SW3011
3.1
LED indicators
Off
no signal
Red
Signal existent, port idle
Blue
Signal existent, Port active / Power
3.2
The SMART function
The IB-SW301 1 senses and bypasses the input source ports automatically. If the source device shuts
down or the HDMI
cable is disconnected, it´ll change to the previous active port. In addition, it has a
®
memory function, where you can select a standard input port. After a reset, this port is activated first.
3.3
You can enjoy UHD and 3D formats in the fullest extent, thanks to the current HDMI
the IB-SW301 1 supports the transmission of compressed and uncompressed audio formats. HDCP v2.2
encrypted content is fully supported of course.
4. Functions of remote control
Next input port
Previous input port
®
LA, Inc. in the
®
Auswahl Quellport 1
Auswahl Quellport 2
Auswahl Quellport 3
Memory Funktion (s. 3.2)
®
interfaces. Furthermore,
Select input port 1
Select input port 2
Select input port 3
Memory function (s. 3.2)
