Odys Winkid 8 Kurzanleitung

Einleitung
Beachten Sie bitte die Hinweise und Warnungen in der Bedienungsanleitung.
‐ In der Anleitung finden Sie detaillierte Anleitungen, Support‐ und Konformitätsinformationen.
‐ Die Anleitung finden Sie im Internet auf http://www.odys.de/web/tablet‐pc‐wintab_de.html.
‐ Nutzen Sie zum Aufrufen die direkte Verknüpfung unter „Einstellungen – PC und Geräte – PC‐Info".
‐ Folgen Sie dem Installationsassistenten zur einfachen Einrichtung des Geräts.
Wichtig! Beachten Sie bitte, dass Sie ein Benutzerkonto bei Microsoft erstellen und Ihr System später aktivieren
müssen, um das Gerät uneingeschränkt verwenden zu können.
Um Konflikte mit anderen Systemen zu vermeiden empfehlen wir ein neues Konto anzulegen.
Sollten Sie Ihr Passwort vergessen haben, können Sie es unter www.live.com zurücksetzen lassen.
Schließen Sie nicht benötigte Apps um die Batterielaufzeit des Geräts zu verlängern und schalten Sie das Tablet
ganz aus, wenn Sie es gerade nicht verwenden.
Ein‐ und Ausschalten
Zum Einschalten des Geräts halten Sie [Ein/Aus] gedrückt, bis der Startbildschirm angezeigt wird. Das Hochfahren
des Systems kann einige Minuten dauern, bitte warten Sie das Ende des Vorgangs ab.
Zum Ausschalten des Geräts halten Sie [Ein/Aus] gedrückt, bis das Abschaltbild angezeigt wird. Ziehen Sie das Bild
dann wie angezeigt nach unten.
Tipp: Das Gerät begibt sich in Ruhezustand, wenn es für einige Zeit nicht benutzt wird.
Mit [Ein/Aus] schalten Sie es wieder ein. Schieben Sie den Sperrbildschirm zum Entsperren nach Oben.
Display ein‐ und ausschalten
‐ Drücken Sie [Ein/Aus], um das Display auszuschalten.
‐ Drücken Sie erneut [Ein/Aus], um das Display wieder einzuschalten.
Erste Schritte
1 2
3
5
4
10
1. Micro USB Zum Anschluss von USB Speichern und USB Geräten wie Maus oder Tastatur.
Zur Stromversorgung und zum Laden der internen wiederaufladbaren Batterie.
Hinweis: Ein OTG fähiges Adapterkabel wird benötigt (nicht enthalten).
2. Mikrofon
3. Kopfhörerbuchse Tonausgang für Kopfhörer.
Hinweis: Der eingebaute Lautsprecher wird automatisch beim Anschluss eines
Kopfhörers deaktiviert.
4. Frontkamera Kamera zur Aufnahme von Bilder oder Videos.
5. Statusanzeige Leuchtet rot während des Ladens und geht aus wenn voll geladen.
6. Lautstärke + / ‐ Zum Erhöhen / Verringern der Lautstärke
7. Ein/Aus Taste Halten Sie die Taste länger gedrückt, um das Gerät ein‐ oder auszuschalten. Halten Sie
die Taste kurz, um das Display ein‐ oder auszuschalten.
Halten Sie die Taste sehr lange (15 Sek.) zum Ausschalten des Geräts bei Fehlfunktion
(Reset).
8. Micro SD Karte Zum Einschub von Standard Micro SD und Micro SDHC Speicherkarten.
9. Kamera (Rücks.) Kamera zur Aufnahme von Bilder oder Videos
10. Windows Taste Rückkehr zum Startbildschirm
11. Lautsprecher
Akku laden
Das Gerät wird über einen integrierten Akku versorgt. Eine Installation ist nicht erforderlich. Laden Sie das Gerät
bei niedriger Akkukapazität. Zum Laden des Akkus schließen Sie das Gerät über das Netzteil an einer Steckdose
an. Eine volle Ladung dauert ca. 5 Stunden.
Bitte beachten Sie:
a. Wir empfehlen zum Laden Ihres Tablets ausschließlich das mitgelieferte Ladegerät zu verwenden.
b. Das Gerät ist auch während des Ladevorgangs betriebsbereit.
c. Laden Sie den Akku vor dem Erstgebrauch.
d. Für beste Leistung müssen Lithium‐Ionen‐Akkus häufig benutzt werden. Bei geringer Nutzung laden Sie den
Akku wenigstens einmal monatlich nach.
e. Falls der Akku des Geräts komplett entleert ist, bitte das Gerät 5‐10 min an einer Stromquelle anschließen.
Danach kann dieser sofort wieder in Betrieb genommen werden.
f. Im Einzelfall kann auch nach längerem Laden das Gerät nicht eingeschaltet werden. Bitte führen Sie in diesem
Falle einen Reset durch.
USB Anschluss nutzen
Bitte beachten Sie: Verwenden Sie nur Anschlusskabel mit einer Länge
von maximal 100cm. Bitte achten Sie beim Anschluss von USB Adapter‐
oder Anschlusskabeln unbedingt auf die richtige Ausrichtung des Steckers
bevor Sie diesen in die USB Buchse des Geräts stecken. Falsches
Einstecken kann zur Beschädigung von Buchse und Stecker führen.
Auf einer Seite des Steckers befinden sich in der Regel kleine Haken, die
zur sicheren Befestigung dienen. Achten Sie bitte unbedingt darauf, dass
diese Haken nach OBEN zeigen, wenn sich der Bildschirm beim
Anschließen des Kabels oben befindet.
Vor dem Lesen oder der Wiedergabe von Dateien, müssen diese aus dem
Internet oder von einem Computer auf das Gerät übertragen werden.
Verwenden Sie hierzu wie gewohnt Micro SD Karten oder USB Speicher.
Bitte beachten Sie: Eine direkte USB‐Verbindung mit einem anderen PC ist leider nicht möglich.
ODYS Winkid 8 – KURZANLEITUNG
8
9
6
7
Zurücksetzten bei Fehlfunktion
Sollten Sie ein unübliches Verhalten feststellen oder das Gerät nicht aktivieren können, empfehlen wir das Gerät
auf den Auslieferungszustand zurückzusetzen. Schalten Sie das Gerät zunächst komplett aus. Starten Sie nun mit
gedrückter Volume‐Minus‐ und Power‐Taste. Halten Sie die Tasten gedrückt, bis das Intel‐Logo angezeigt wird.
Warten Sie bis der Recovery Modus gestartet wurde. Folgen Sie den Anweisungen im Bereich "Troubleshoot"
oder "Problembehandlung". Wählen Sie hier "Reset your PC" oder "Wiederherstellung".
Achtung! Gespeicherte Daten oder Einstellungen gehen hierdurch verloren!

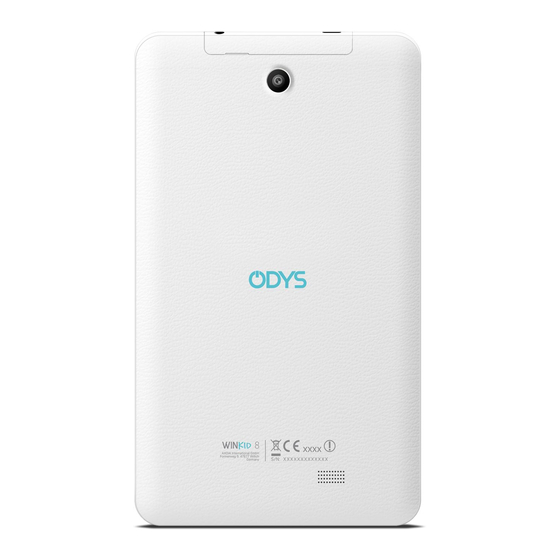

Kartenfach öffnen
-
Halten Sie das Gerät so, dass die Kamera nach
oben zeigt, wie links abgebildet.
-
Drehen Sie das Gerät um, sodass der Bildschirm
nach unten zeigt und legen Sie es ggf. auf eine
weiche Unterlage. Das Kartenfach befindet sich
nun oben.
-
Schieben Sie Ihren Fingernagel an den
①
oberen Ecken vorsichtig zwischen Gerät und
Abdeckung und drücken Sie mit dem Daumen
gleichzeitig gegen die Rückseite
-
Ziehen Sie die Abdeckung dann zu sich.
-
Setzten Sie nun die Karten ein wie rechts
②
abgebildet und folgen Sie der
Detailbeschreibung weiter unten.
-
Schließen Sie das Fach wieder, indem Sie die
③
Abdeckung am unteren Rand ansetzen und
nach oben hin vorsichtig zu drücken. Achten Sie
hierbei darauf, dass die Halteklammern nicht
abbrechen.
Speicherkarte einsetzen
-
Setzen Sie die Speicherkarte im Kartenleser in
korrekter Ausrichtung wie in Abbildung
Vergewissern Sie sich, dass die Micro SD‐Karte
korrekt ausgerichtet ist, die Kontakte müssen
nach unten in Richtung Bildschirm zeigen. Karte
und Kartenleser können beschädigt werden,
wenn die Karte nicht korrekt eingesetzt wird.
-
Drücken Sie die Micro SD‐Karte in den
Kartenleser, bis sie einrastet.
-
Zur Anzeige der Dateien auf der Karte rufen Sie
den Explorer auf, indem Sie das Explorersymbol
berühren und das Verzeichnis „SD‐
Karte" wählen.
-
Zum Herausnehmen der Micro SD‐Karte
8
drücken Sie sie erst wieder etwas an.
Bitte beachten Sie:
Wir empfehlen, nur Micro SD‐ oder SDHC‐Karten bis zu 64 GB Speicherkapazität zu benutzen.
-
Nach dem Einsetzen oder Herausnehmen einer Karte kann es einige Sekunden dauern, bis die Inhalte
aktualisiert werden.
-
Ziehen Sie die Karte oder den USB Speicher nicht ab, während die Inhalte wiedergegeben werden. Damit
kann sich das System aufhängen. Einsetzen oder Herausnehmen der Karte nicht während des Betriebs.
-
Bitte nutzen Sie Ihre Fingernägel um die Karte sicher einzuschieben oder zu entfernen.
Internetverbindung herstellen
11
(1) Wischen Sie mit dem Finger von der rechten Seite aus in die Mitte und öffnen Sie so die Funktionsleiste.
(2) Berühren Sie das Symbol zum Öffnen aller einstellungen und wählen Sie dann „Netzwerk und Internet".
(3) Berühren Sie das Netzwerk oder Mobilefunk und berühren Sie dann „Verbinden". Ihr Gerät versucht nun,
eine Verbindung mit diesem Netzwerk aufzubauen. Ist die Verbindung erfolgreich, so wird die Meldung
„Verbunden" unter der Einstellung angezeigt.
Hinweis
Sollten Sie zwischenzeitlich keine Internetverbindung mehr haben, prüfen Sie bitte erneut an dieser Stelle ob Sie hier
mit einem verfügbaren Wifi oder 3G Netzwerk als „Verbunden" angezeigt werden und verbinden Sie sich
gegebenenfalls neu.
Support
Auf unsere Website finden Sie die neusten Informationen über weitere Produkte unseres Unternehmens, über
unser Unternehmen und die gültigen Garantiebedingungen. Letztere finden Sie unter Service ‐ Downloads.
Axdia International GmbH
Formerweg 9
D‐47877 Willich
Support‐Hotline(9:00 – 13:30 Uhr):
E‐Mail: support@odys.de
Hinweis
Wenden Sie sich bei weiteren Fragen bitte direkt an unseren
Kundendienst über die E‐Mail Adresse: support@odys.de
Um Ihr Anliegen schnell zu bearbeiten bitten wir Sie um die folgenden Informationen bereitzuhalten:
‐ Bezeichnung des Produktes
‐ Kaufdatum
‐ Problembeschreibung
Entsorgung
Entsorgen Sie dieses nicht mit dem normalen Hausmüll. Geben Sie ein defektes Gerät bei Ihrem
Händler oder einer Sammelstelle für eine umweltgerechte Entsorgung ab.
ein.
②
Tel: +49(0) 2154 / 8826‐0
Fax: +49(0) 2154 / 8826‐100
+49 (0)2154 / 8826‐101
Konformität
Hiermit erklärt Axdia International GmbH,
dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den
anderen relevanten Vorschriften der Richtlinie 2004/108/EC befindet.
Die CE Konformitätserklärung zu diesem Produkt finden Sie im Internet auf: www.odys.de –
Service – Downloads
V1.1.0
