D-Link DPR-1061 Handbuch

D-Link DPR-1061 Handbuch

Usb 2.0 mfp server
Vorschau ausblenden Andere Handbücher für DPR-1061:
Inhaltsverzeichnis

Werbung

Quicklinks

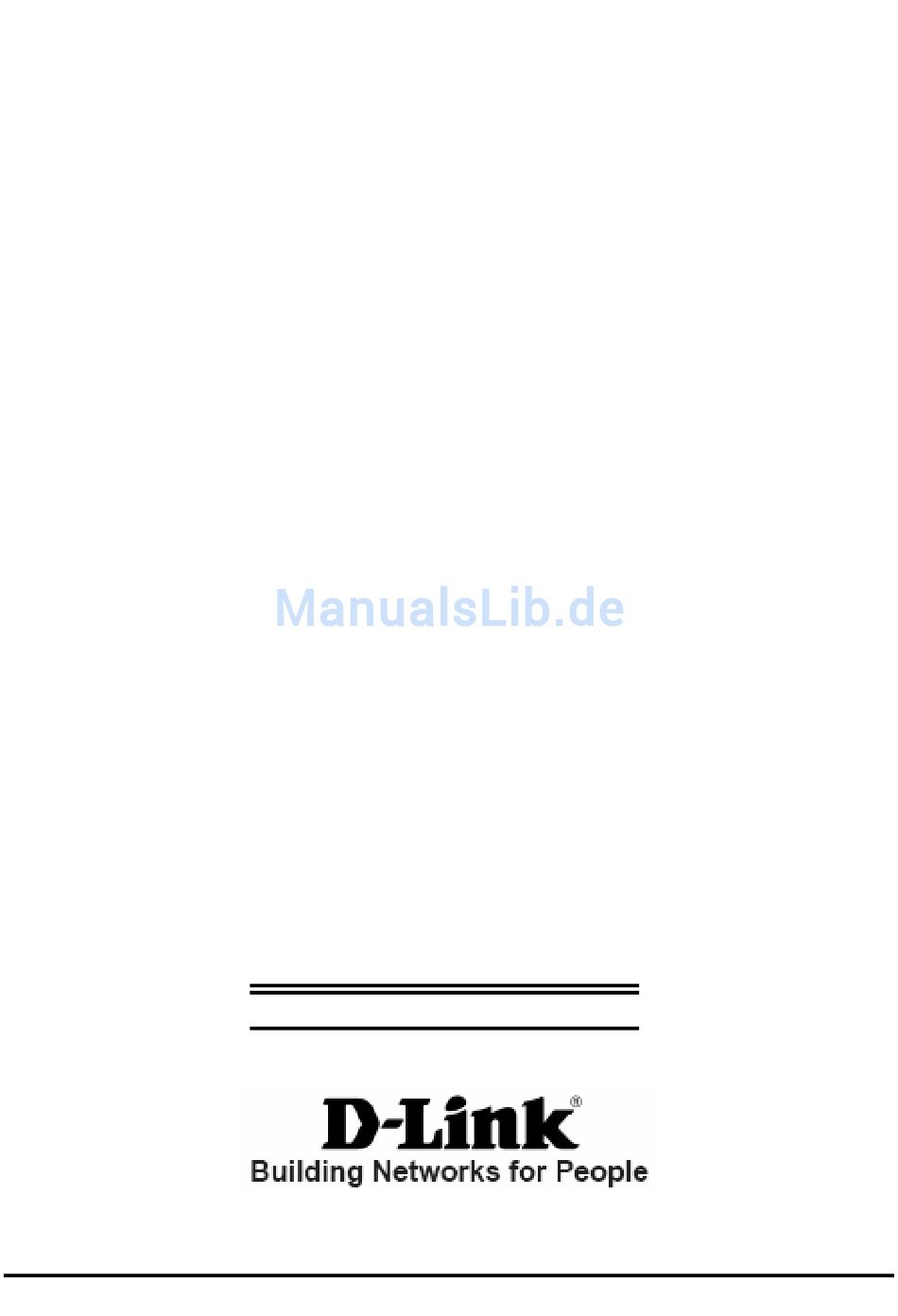

D-Link DPR-1061
USB 2.0 MFP Server
Handbuch
Rev. 05 (Oktober 2007)
i

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für D-Link DPR-1061

Inhaltszusammenfassung für D-Link DPR-1061

  • Seite 1 D-Link DPR-1061 USB 2.0 MFP Server Handbuch Rev. 05 (Oktober 2007)

  • Seite 2: Inhaltsverzeichnis

    Anschlüsse (Rückseite) ............... 5 Netzwerkkabelanschluss: ............5 Rücksetztaste (Reset) ..............5 Gleichstromanschluss ..............5 LED-Betriebsanzeigen ..............6 Den DPR-1061 einrichten ..............7 Den Druckserver installieren ............7 Selbsttest (Power ON Self-Test ) ..........8 Erste Schritte .................. 10 Die PS-Software ................11 Installation (automatische Ausführung) ........
  • Seite 3 SETUP > LAN Setup (LAN-Setup) ..........56 SETUP > Printer Setup (Drucker-Setup) ........57 ADVANCED > Advanced LAN (ERWEITERT > Erweitertes LAN) ....................66 ADVANCED > User Access (ERWEITERT > Benutzerzugriff) .. 69 ADVANCED > E-Mail Notification (ERWEITERT > E-Mail-Benachrichtigung) ............71 ADVANCED >...
  • Seite 4 Apple Talk- oder Bonjour-fähige Drucker ......... 162 Hinzufügen eines IP-Druckers ..........165 Apple Talk-Druck oder LPR-Druck unter Mac OS X einrichten . 172 Apple Talk-Druck unter Mac OS 9 einrichten ......177 Port-Pinbelegungen ..............182 Technische Daten ................. 183 Anhang: DPR-1061 Druckerkompatibilitätsliste ......184 ............................

  • Seite 5: Packungsinhalt

    Packungsinhalt Packungsinhalt:  D-Link DPR-1061 USB 2.0 MFP Server  Handbuch auf der CD  Schnellinstallationshandbuch (Druckversion) Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler. Systemanforderungen:  Ein Computer mit installiertem Ethernet-Adapter  Windows Vista/Win7/XP/2000/NT4/ME/98SE/95 ...

  • Seite 6: Einführung

    Einführung Der DPR-1061 von D-Link ist ein Ethernet/USB-Druckserver, der von überall dort, wo Sie Druckerdienste bereitstellen möchten, Verbindungen zu Ihrem Ethernet, Fast Ethernet oder USB-Netzwerk herstellt. Ihr DPR-1061 organisiert und verwaltet den Strom der Druckdateien von Arbeitsplatzrechnern oder Dateiservern zu den verbundenen Druckern und übergibt Druckaufträge an Drucker viel schneller als ein...
  • Seite 7  Aufgrund der im Vergleich zu einem PC-basierten Druckserver hervorragenden Portierbarkeit und Kostenvorteile des DPR-1061 und weil er im Netz mit Ihren Dateiservern verbunden ist, können Drucker auch an Standorten eingesetzt werden, die den Benutzern logistisch gesehen die größten Vorteile bieten.
  • Seite 8 betrieben werden und bietet Ihnen so außergewöhnliche Flexibilität:  TCP/IP UNIX lpr/lpd (HP-UX, SunOS, Solaris, SCO, UnixWare, IBM AIX) Windows NT/2000, Windows 95/98SE/ME, Windows XP/Vista/Win7, NetWare 5.x NDPS LPR Remote Printing  NetBEUI Windows NT/2000/XP, Windows 95/98SE/ME, Windows for Workgroups, Microsoft LAN Manager, IBM LAN Server ...

  • Seite 9: Externe Funktionen

    Externe Funktionen Port-Steckverbinder Die drei Druckeranschlüsse des DPR-1061 befinden sich auf der Rückseite des Geräts. Es handelt sich dabei um zwei USB-Ports und einen parallelen Port mit den entsprechenden Bezeichnungen USB1, USB2 und LPT. Diese Druckeranschlüsse lassen sich mithilfe der Webkonfigurationsschnittstelle unabhängig voneinander konfigurieren.

  • Seite 10: Anschlüsse (Rückseite)

    Anschlüsse (Rückseite) Netzwerkkabelanschluss: Auf der Rückseite des Druckservers befindet sich ein RJ-45 Ethernet-Port für den Anschluss eines 10Base-T Ethernet-Kabels oder eines 100Base-TX Fast Ethernet-Kabels (es sollte ein Twisted-Pair-Kabel Kat. 5 verwendet werden). Dieser Port unterstützt auch das NWay-Protokoll, das es dem Druckserver ermöglicht, die Übertragungsgeschwindigkeit des Netzes automatisch zu erkennen oder auszuhandeln.

  • Seite 11: Led-Betriebsanzeigen

    LED-Betriebsanzeigen Die Vorderseite des Druckservers weist fünf LED-Anzeigen auf:  Ein/Aus Ein durchgehendes grünes Licht bestätigt, dass der Druckserver eingeschaltet ist.  Link/Act Ein durchgehend grün leuchtendes Licht bestätigt, dass der Druckserver eine gute Verbindung zum Ethernet- oder Fast Ethernet-Netzwerk hat. Ein kurzes Blinken der Anzeige kennzeichnet, dass der Druckserver gerade Daten vom Netz empfängt oder überträgt.

  • Seite 12: Den Dpr-1061 Einrichten

    2. Ist das der Fall, schalten Sie den jeweiligen Drucker wieder AUS. 3. Vergewissern Sie sich, dass Ihr Netzwerk ordnungsgemäß funktioniert. 4. Verwenden Sie ein CAT 5 Ethernet-Kabel, um den DPR-1061 (RJ-45 Ethernet-Anschluss) an das Netz anzuschließen. 5. Während jeder Drucker ausgeschaltet ist, schließen Sie das entsprechende parallele Kabel oder das USB-Druckerkabel zum Anschluss des parallelen Ports oder des USB-Ports des Druckers an den Druckerport des Druckservers an.

  • Seite 13: Selbsttest (Power On Self-Test)

    Selbsttest (Power ON Self-Test) Jeder DPR-1061 wurde im Werk auf seine korrekte Funktionsweise hin geprüft. Der DPR-1061 führt nach Einschalten des Geräts automatisch einen Selbsttest zur Prüfung seiner wichtigsten Komponenten durch. Das Ergebnis des Selbsttests wird durch den Status der USB1-, USB2- und LPT-LED-Anzeigen im Anschluss an den Test angezeigt.
  • Seite 14 Fehlerhafte Komponente USB1 USB2 DRAM-Fehler Leuchtet einmal lang, 3-mal Flash-Protected-Fehler kurz Leuchtet einmal lang, 5-mal Flash-Erase-Fehler/Programmfehler kurz Leuchtet einmal lang, 6-mal LAN-Controller-Fehler kurz Leuchtet einmal lang, 8-mal LPT-Controller-Fehler kurz Leuchtet einmal lang, 9-mal LPT-Fehler kurz Leuchtet einmal lang, 14-mal LAN-MII-Fehler kurz Leuchtet einmal lang, 18-mal USB-Fehler...

  • Seite 15: Erste Schritte

    DPR-1061. Das könnte sonst das Gerät beschädigen. In diesem Falle erlischt der Garantieanspruch für dieses Produkt. Eine Liste der mit dem DPR-1061 kompatiblen Drucker finden Sie im Anhang des Handbuchs. Diese Liste erhebt keinen Anspruch auf Vollständigkeit. Auch wenn Ihr Drucker nicht dort aufgeführt sein sollte, kann er trotzdem mit dem DPR-1061...

  • Seite 16: Die Ps-Software

    Die PS-Software Dieses Kapitel ist eine Einführung zur Installation und Verwendung der PS Software (PS-Link und PS-Assistent), mit der der MFP-Server weiter konfiguriert werden kann. Installation (automatische Ausführung) Legen Sie die im Lieferumfang des Produkts enthaltene Installations-CD in das CD-ROM-Laufwerk Ihres Computers, um die automatische Programmausführung zu starten.

  • Seite 17: Ps-Software

    PS-Software Sie können zur Vermeidung möglicher Konflikte in Ihrem Netzwerk die PS-Software verwenden, um die zugeordneten Einstellungen Ihres MFP-Servers (wie z. B. die IP-Adresse) nach Abschluss der Installation der PS-Software auf Ihrem PC zu ändern. Die PS-Software enthält zwei Hilfsprogramme: PS-Link und den PS-Wizard (PS-Assistent).
  • Seite 18 2. Klicken Sie im Welcome-Fenster des InstallShield-Assistenten auf die Schaltfläche Next > (Weiter). 3. Geben Sie den Speicherplatz an, indem Sie auf Browse… (Durchsuchen...) klicken. Sie können aber auch die Standardeinstellung übernehmen. Klicken Sie in diesem Fall auf Next > (Weiter), um fortzufahren.
  • Seite 19 4. Sie können einen neuen Ordnernamen Feld 'Program Folders' (Programmordner) eingeben, wenn Sie den Standardnamen nicht übernehmen möchten. Sie können aber auch die Standardeinstellung übernehmen. Klicken Sie in diesem Fall auf Next > (Weiter), um die Installation zu starten. 5. Der InstallShield-Assistent beginnt mit der Installation der Software. Auf einer Statusleiste wird der Fortschritt der Installation angezeigt, bis schließlich das folgende Fenster erscheint.
  • Seite 20 Nach Installation des Programms wird das Anwendungsprogramm für den MFP-Server automatisch auf Ihrem Computer installiert. Außerdem wird ein Ordner in Start Programme PS Software erstellt. Die PS-Software enthält zwei Hilfsprogramme: PS-Link und den PS-Wizard (PS-Assistent).

  • Seite 21: Ps-Link

    PS-Link PS-Link (Windows 2000/XP/2003/Vista/Win7/7) ist ein nützliches Programm zur Unterstützung der Multifunktionalität eines MFP-Druckers (Drucken/Scannen/Kopieren/Faxen), für GDI-Druckoptionen und zur Unterstützung anderer Multimedia-Software von MFP/GDI-Druckern. Hauptzweck und Vorteil von PS-Link ist die Unterstützung des MFP-Servers für MFP/GDI-Drucker. Gehen Sie auf Start Alle Programme PS Software und wählen Sie PS-Link. PS-Link sucht dann automatisch nach den MFP-Servern im selben Netzsegment.
  • Seite 22 Server Name (Servername): Der Name des im Netz angeschlossenen MFP-Servers wird in dieser Liste angezeigt. Discover (Erkennen): Sie können auf diese Schaltfläche klicken, um den aktuell verbundenen MFP-Server manuell zu suchen. Status Bar (Statusleiste): Zeigt den aktuellen Systemstatus und die Anzahl der verbundenen MFP-Server an.
  • Seite 23 [Setup Wizard] – Der Setup-Assistent mit seiner Benutzeroberfläche für die schrittweise durchzuführenden Anleitungen entspricht der Konfiguration des webbasierten Konfigurationshilfsprogramms und bietet dem Benutzer die problemlose Durchführung einer Basiseinrichtung. Wenn Sie auf diese Schaltfläche klicken, wird folgendes Welcome-Fenster angezeigt: Mithilfe des Setup-Assistenten können Sie eine Reihe von MFP-Servereinstellungen vornehmen.
  • Seite 24 Systemeinstellungen...
  • Seite 25 Change IP Address (IP-Adresse ändern):...
  • Seite 26 Workgroup of Microsoft Network (Arbeitsgruppe eines Microsoft-Netzwerks)
  • Seite 27 AppleTalk Settings (AppleTalk-Einstellungen)
  • Seite 28 Klicken Sie nach Beendigung Ihrer Konfiguration auf Save (Speichern), um die aktuellen Einstellungen zu speichern, oder auf Cancel (Abbrechen), wenn Sie sie nicht übernehmen möchten.
  • Seite 29 [Change IP Address] (IP-Adresse ändern) - Klicken Sie auf diese Schaltfläche, um das folgende Popup-Fenster anzuzeigen, auf dem Sie die IP-Adresse des MFP-Servers zu ändern. Es stehen Ihnen dazu die zwei folgenden Methoden zur Verfügung: Manually Assign (Manuell zuweisen) oder DHCP Assign Automatically (Automatische DHCP-Zuweisung).
  • Seite 30 Printer Port (Druckerport): Dieses Feld zeigt die Basisdaten sowie den aktuellen Status des angeschlossenen Druckers an. Mithilfe der im Folgenden näher beschriebenen vier Steuerschaltflächen (Link, UnLink, Lock, UnLock) können Sie weitere Konfigurationen vornehmen. [Link] – Diese Schaltfläche dient zur Simulation einer physischen Verbindung über ein USB-Kabel zwischen dem Drucker und Ihrem Computer.
  • Seite 31 About (Info): Klicken Sie darauf, um über ein Popup-Fenster (siehe unten) die PS-Link-Versionsnummer anzuzeigen. Klicken Sie auf OK, um dieses Fenster zu schließen. OK: Klicken Sie auf diese Schaltfläche, um PS-Link zu beenden.

  • Seite 32: Installation Und Verwendung Eines Mfp-/Gdi-Druckers

    Installation und Verwendung eines MFP-/GDI-Druckers In diesem Teil wird beschrieben, wie die Erstinstallation verschiedener MFI/GDI-Drucker gestartet wird und Sie erfahren, wie ein MFP/GDI-Drucker mithilfe des PS-Link-Hilfsprogramms des MFP-Servers verwendet wird, nachdem der Treiber des Druckerherstellers bereits auf Ihrem Computer installiert wurde. Für PCs mit installiertem MFP-/GDI-Druckertreiber: Wenn der MFP-/GDI-Druckertreiber bereits auf Ihrem Computer installiert ist, können Sie auf die [Link]-Schaltfläche in PS-Link klicken, um eine Verbindung...
  • Seite 33 Für HP: 1. Wenn Sie vom Installationsprogramm aufgefordert werden, das USB-Kabel anzuschließen, können Sie den Drucker zu einem späteren Zeitpunkt an Ihren Computer anschließen, indem Sie das entsprechende Kontrollkästchen aktivieren. Klicken Sie anschließend auf Next > (Weiter), um die Installation zu Ende zu führen (im Allgemeinen für andere Multimedia-Software wie Scannertreiber, usw.).
  • Seite 34 2. Wenn die Installation aller Treiber der MFP-/GDI-Drucker-CD-ROM auf Ihrem Computer beendet ist, können Sie PS-Link verwenden, um die physische Verbindung zwischen dem MFP-/GDI-Drucker und Ihrem Computer herzustellen, indem Sie auf [Link] klicken. Wenn die Verbindung erfolgreich hergestellt ist, werden Sie von PS-Link, wie in der folgenden Bildschirmabbildung zu sehen, darüber informiert.
  • Seite 35 Für EPSON:...
  • Seite 36 1. Wenn Sie vom Installationsprogramm aufgefordert werden, das USB-Kabel des MFP/GPI-Druckers an Ihren Computer anzuschließen, dürfen Sie diesen Schritt nicht überspringen. Sie müssen PS-Link verwenden, um ihn durchzuführen. 2. Rufen Sie das Hilfsprogramm PS-Link auf und klicken Sie auf die Schaltfläche [Link].
  • Seite 37 Sie werden anhand eines Informationsfensters, siehe unten, über die erfolgreiche Herstellung der Verbindung informiert. Klicken Sie auf OK, um den Vorgang zu beenden. 3. Sie müssen dann mit der Installation der CD-ROM des MFP-/GDI-Druckers fortfahren, um die restlichen Installationsschritte auszuführen. 4.
  • Seite 38 Für Canon:...
  • Seite 39 1. Wenn Sie vom Installationsprogramm aufgefordert werden, den MFP/GPI-Drucker an Ihren Computer anzuschließen, dürfen Sie diesen Schritt nicht überspringen. Sie müssen PS-Link verwenden, um eine solche physische Verbindung durchzuführen. 2. Rufen Sie das Hilfsprogramm PS-Link auf und klicken Sie auf die Schaltfläche [Link].
  • Seite 40 Sie werden anhand eines Informationsfensters, siehe unten, über die erfolgreiche Herstellung der Verbindung informiert. Klicken Sie auf OK, um den Vorgang zu beenden. 3. Sie müssen dann mit der Installation der CD-ROM des MFP-/GDI-Druckers fortfahren, um die restlichen Installationsschritte auszuführen. 4.
  • Seite 41 Für Lexmark: 1. Wenn das Installationsprogramm Sie auffordert, den MFP/GDI-Drucker an Ihren Computer anzuschließen, dürfen Sie den Schritt nicht ignorieren. Sie können sonst die Installation nicht fortsetzen. Sie müssen für die Fertigstellung der Installation also PS-Link verwenden, ohne eine physische Verbindung zwischen dem MFP/GDI-Drucker und Ihrem Computer herstellen zu müssen.
  • Seite 42 2. Rufen Sie das Hilfsprogramm PS-Link auf und klicken Sie auf die Schaltfläche [Link]. Sie werden anhand eines Informationsfensters, siehe unten, über die erfolgreiche Herstellung der Verbindung informiert. Klicken Sie auf OK, um den Vorgang zu beenden. 3. Sie müssen dann mit der Installation der CD-ROM des MFP-/GDI-Druckers fortfahren, um die restlichen Installationsschritte auszuführen.
  • Seite 43 Für Samsung:...
  • Seite 44 1. Wenn Sie vom Installationsprogramm aufgefordert werden, den Drucker an Ihren Computer anzuschließen, ignorieren Sie diese Aufforderung und klicken auf die Schaltfläche Next > (Weiter), um fortzufahren. 2. Nachdem Sie auf Next > (Weiter) geklickt haben, werden Sie vom Programm erneut aufgefordert, die beiden Geräte zu verbinden.
  • Seite 45 3. Wenn die Installation der MFP-/GDI-CD-ROM beendet ist, können Sie PS-Link verwenden, um die physische Verbindung zwischen dem MFP-/GDI-Drucker und Ihrem Computer herzustellen. Klicken Sie wie unten dargestellt im Fenster PS-Link auf die Schaltfläche [Link]. Wenn die Verbindung erfolgreich hergestellt ist, werden Sie von PS-Link, wie in der folgenden Bildschirmabbildung zu sehen, darüber informiert.
  • Seite 46 Für Brother:...
  • Seite 47 1. Wenn das Installationsprogramm Sie auffordert, das USB-Kabel des MFP/GDI-Druckers an Ihren Computer anzuschließen, dürfen Sie den Schritt nicht ignorieren. Sie können sonst die Installation nicht fortsetzen. Sie müssen für die Fertigstellung der Installation also PS-Link verwenden, ohne eine physische Verbindung zwischen dem MFP/GDI-Drucker und Ihrem Computer herstellen zu müssen.
  • Seite 48 Sie werden anhand eines Informationsfensters, siehe unten, über die erfolgreiche Herstellung der Verbindung informiert. Klicken Sie auf OK, um den Vorgang zu beenden. 3. Sie müssen dann mit der Installation der CD-ROM des MFP-/GDI-Druckers fortfahren, um die restlichen Installationsschritte auszuführen. 4.
  • Seite 49 Für Fuji Xerox: 1. Das Installationsprogramm des Xerox MFP/GDI-Druckers verlangt während der Installation des MFP/GDI-Druckertreibers auf Ihrem Computer keine physische Verbindung zwischen dem Drucker und Ihrem Computer. Die Installation kann auf Ihrem Computer ohne Unterbrechung durchgeführt werden.
  • Seite 50 2. Sie müssen den MFP-/GDI-Drucker erst nach Beendigung der Installation an Ihren Computer anschließen und können den MFP-/GDI-Drucker anschließend auf Ihrem Computer verwenden. Zur Verbindung der zwei Geräte müssen Sie dann PS-Link verwenden. Rufen Sie das Hilfsprogramm PS-Link auf und klicken Sie auf die Schaltfläche [Link].

  • Seite 51: Der Ps-Assistent

    Der PS-Assistent Mithilfe des PS-Assistenten (PS-Wizard) (Windows 2000/XP/2003/Vista/Win7/7) können Sie Ihrem Computer einfach und bequem einen Drucker hinzufügen und ohne komplexe Konfiguration schnell Ihre Druckaufträge erledigen. Darüber hinaus können Sie mit dem PS-Assistenten IP-Adressen des MFP Servers einrichten, sowie die Subnetzmaske und Standard-Gateway-Adresse angeben. Gehen Sie auf Start...
  • Seite 52 Print Server (Druckserver): In diesem Fenster können Sie alle angeschlossenen MFP-Server manuell erfassen und die weitere Konfiguration eines in der Liste ausgewählten MFP-Servers durchführen.
  • Seite 53 LAN: Hier können Sie eine dynamische oder statische IP-Adresse für Ihren MFP-Server festlegen. Klicken Sie auf Apply (Übernehmen), um die neuen Einstellungen zu übernehmen. Port Information (Port-Informationen): Hier werden Informationen zu dem Port des mithilfe des PS-Assistenten hinzugefügten Druckers sowie das Modell des Druckers angezeigt.
  • Seite 54 Der Assistent bietet drei Möglichkeiten zur Auswahl eines Druckertreibers: 1. Show currently installed drivers (Aktuell installierte Treiber anzeigen): Sie können die Option Show currently installed drivers (Aktuell installierte Treiber anzeigen) auswählen, um zu prüfen, ob der gewünschte Druckertreiber bereits auf Ihrem Computer installiert ist.
  • Seite 55 Nachdem die Auswahl des Druckertreibers abgeschlossen ist, werden Sie vom Assistenten aufgefordert, Ihre Auswahl im folgenden Fenster erneut zu bestätigen. Daneben können Sie auch den Namen des Druckers im Feld “Network Printer Name” (Netzwerkdruckername) ändern und diesen Drucker als Standarddrucker festlegen, indem Sie das Kontrollkästchen Use this printer as the default printer for Windows-based programs (Diesen Drucker als Standarddrucker für Windows-Programme verwenden) aktivieren.
  • Seite 56 Wenn das folgende Fenster angezeigt wird, können Sie einen Drucktest durchführen, indem Sie auf die Schaltfläche Print Test Page (Testseite drucken) klicken, um zu überprüfen, ob Sie normal drucken können. Wenn dies der Fall ist, klicken Sie im Installationsfenster auf die Schaltfläche Finish (Fertig stellen). Anschließend können Sie Ihre Druckaufträge starten.

  • Seite 57: Verwendung Der Webkonfiguration

    Verwendung der Webkonfiguration Startseite Um mit der Verwaltung des DPR-1061 zu beginnen, müssen Sie nur den Browser aufrufen (in dem in diesem Handbuch verwendeten Beispiel ist dies der Internet Explorer 6.0), den Sie auf Ihrem Computer installiert haben, und die URL-Adresse dlink-xxxxxx eingeben, wobei xxxxxx die letzten sechs Ziffern der MAC-Adresse des DPR-1061 sind.
  • Seite 58 Anschließend erscheint der Hauptbildschirm zur Konfiguration des MFP-Servers (Siehe unten). Zusätzlich zur Produktinformation können Sie über fünf Links im oberen Teil des Hauptbildschirms die Konfiguration des MFP-Servers aufrufen und steuern: Setup, Advanced (Erweitert), Maintenance (Wartung), Status und Help (Hilfe). Sie können auf einen Link in der Leiste klicken, um sein Untermenü anzuzeigen, und eine Option auswählen, die in der linken Spalte aufgeführt wird.
  • Seite 59 Auf dem Bildschirm Print Server Setup (Druckserver-Setup) können Sie wie unten gezeigt unter Print Server Name bzw. Port Name den Druckservernamen und den Portnamen eingeben. D-Link empfiehlt, diese Einstellungen nicht zu ändern, außer wenn Sie von Ihrem Netzwerkadministrator dazu aufgefordert wurden.
  • Seite 60 Print Server Name (Druckservername) In diesem Feld können Sie die Basisdaten des MFP-Servers konfigurieren. Zu den Basisdaten gehören der Name des Druckservers, der im Feld Server Name (Servername) zugewiesen wurde, und (optional) der Ort für den Server, der im Feld Location (Ort) zugewiesen wurde.

  • Seite 61: Setup > Lan Setup (Lan-Setup)

    (LAN-Setup) SETUP > LAN Setup Im Bildschirm LAN Setup (LAN-Setup) können Sie die lokalen Netzwerkeinstellungen des MFP-Servers konfigurieren. Bitte beachten Sie, dass dieser Abschnitt optional ist und Sie keine dieser Einstellungen ändern müssen, um den MFP-Server in Betrieb zu nehmen. TCP/IP In diesem Feld können Sie in einem manuellen oder einem automatischen Verfahren die IP-Adresse zuweisen.

  • Seite 62: Setup > Printer Setup (Drucker-Setup)

    (Drucker-Setup) SETUP > Printer Setup Auf dem Bildschirm Printer Setup (Drucker-Setup) können Sie die Druckertreiber für den aktuell an Ihren Druckserver angeschlossenen Drucker installieren.
  • Seite 63 Network Printer Wizard (Netzwerkdrucker-Assistent) Klicken Sie auf Next (Weiter), um ein Windows-Assistentenprogramm herunterzuladen und auszuführen, das einen Netzwerkdrucker auf Ihrem Computer installiert. Wenn Sie auf Next (Weiter) klicken, werden Sie aufgefordert, eine bestimmte Software herunterzuladen und auszuführen. Der oben dargestellte Bildschirm zeigt den Netzwerkdrucker-Assistenten. Klicken Sie auf RUN (AUSFÜHREN) und, wenn ein zweites Fenster geöffnet wird, erneut auf RUN (AUSFÜHREN).
  • Seite 64 Wählen Sie den gewünschten Drucker aus und klicken Sie auf NEXT (WEITER), um fortzufahren.
  • Seite 65 Der Assistent bietet drei Möglichkeiten zur Auswahl eines Druckertreibers: 1. Show currently installed drivers (Aktuell installierte Treiber anzeigen): Sie können die Option Show currently installed drivers (Aktuell installierte Treiber anzeigen) auswählen, um zu prüfen, ob der gewünschte Druckertreiber bereits auf Ihrem Computer installiert ist.
  • Seite 66 2. Select from manufacturer list (Aus Herstellerliste auswählen): Markieren Sie die Option “Select from manufacturer list” (Aus Herstellerliste auswählen), um Ihren Drucker manuell aus Dropdown-Menüs mit Marken und Modellen auszuwählen. Wenn Sie einen geeigneten Treiber gefunden haben, klicken Sie auf die Schaltfläche Next> (Weiter >), um fortzufahren. Wenn dies nicht der Fall ist, können Sie es mit der letzten Methode (Have Disk) (Datenträger) versuchen.
  • Seite 67 3. Have Disk (Datenträger): Klicken Sie auf Have Disk (Datenträger), um das folgende Fenster aufzurufen. Legen Sie die Installations-CD des Herstellers ein, um den Druckertreiber zu installieren. Klicken Sie nach der Auswahl des korrekten Treibers auf die Schaltfläche OK, um fortzufahren. Nachdem die Auswahl des Druckertreibers abgeschlossen ist, werden Sie vom Assistenten aufgefordert, Ihre Auswahl im folgenden Fenster erneut zu bestätigen.
  • Seite 69 Sie auf die Schaltfläche Print Test Page (Testseite drucken) klicken, um zu überprüfen, ob Sie normal drucken können. Wenn dies der Fall ist, klicken Sie auf die Schaltfläche OK, um das Dialogfenster D-Link Add Printer Wizard (D-Link-Assistent zum Hinzufügen von Druckern) zu schließen.
  • Seite 70 Wenn dies der Fall ist, klicken Sie im Installationsfenster auf die Schaltfläche Finish (Fertig stellen). Anschließend können Sie Ihre Druckaufträge starten.

  • Seite 71: Advanced > Advanced Lan (Erweitert > Erweitertes Lan)

    ADVANCED > Advanced LAN (ERWEITERT > Erweitertes LAN) Auf dem Bildschirm Advanced LAN (Erweitertes LAN) können Sie weitere Netzwerkeinstellungen des MFP-Servers vornehmen. Es wird allerdings empfohlen, die Einstellungen nicht zu ändern, außer wenn Sie von Ihrem Netzwerkadministrator dazu aufgefordert wurden. Der Bildschirm Advanced LAN (Erweitertes LAN) enthält die folgenden Felder: TCP/IP, Microsoft Network und AppleTalk.
  • Seite 72 TCP/IP Dieses Feld enthält vier Optionen zur Konfiguration der TCP/IP-Einstellung: DNS Server Address (DSN-Serveradresse), UPnP, Mac Bonjour/Rendezvous und Second HTTP Port (Zweiter HTTP-Port).  UPnP: Mit dieser Option können Sie die UPnP-Funktion aktivieren oder deaktivieren.
  • Seite 73  Mac Bonjour/Rendezvous: Mit dieser Option können Sie die Mac Bonjour/Rendezvous-Funktion aktivieren oder deaktivieren. Second HTTP Port (Zweiter HTTP-Port): Mit dieser Option können Sie einen  zweiten HTTP-Port zur Remote-Webkonfiguration und zum IPP-Drucken aktivieren oder deaktivieren. Microsoft Network Geben Sie in dieses Feld den Namen der Arbeitsgruppe ein, die dem Druckserver zugewiesen werden soll.

  • Seite 74: Advanced > User Access (Erweitert > Benutzerzugriff)

    ADVANCED > User Access (ERWEITERT > Benutzerzugriff) Auf dem Bildschirm User Access (Benutzerzugriff) können Sie eine Liste berechtigter Benutzer erstellen und verwalten, die auf den MFP-Server zugreifen dürfen. User Access (Benutzerzugriff) Durch Konfiguration der Option Enable Authorised User List (Liste der berechtigten Benutzer aktivieren) (Yes) (Ja) erhalten die Benutzer in der Liste die Berechtigung, auf den Druckserver zuzugreifen.
  • Seite 75 Benutzerliste hinzugefügt werden, haben keine Berechtigung für den Zugriff auf den Druckserver. Wenn Sie die Einstellungen für die einzelnen Optionen geändert haben, klicken Sie auf "Apply Settings" (Einstellungen übernehmen), um die Einstellungen zu speichern, oder auf "Cancel" (Abbrechen), um den Vorgang abzubrechen. Authorised Users (Berechtigte Benutzer) Sie können jeden Benutzer zur Liste hinzufügen oder daraus löschen.

  • Seite 76: Advanced > E-Mail Notification (Erweitert > E-Mail-Benachrichtigung)

    ADVANCED > E-Mail Notification (ERWEITERT > E-Mail-Benachrichtigung) Auf dem Bildschirm E-Mail Notification (E-Mail-Benachrichtigung) können Sie dem MFP-Server eine E-Mail-Adresse zuweisen, so dass eine E-Mail an dieses Konto direkt über den Drucker ausgedruckt werden kann (nur ASCII-Text). Auf diesem Bildschirm können Sie auch wählen, an welche Adresse eine E-Mail geschickt werden soll, wenn der Druckerstatus geändert wird.
  • Seite 77 Enable E-mail Notification (E-Mail-Benachrichtigung aktivieren) Sie können festlegen, dass eine Alarmmeldung per E-Mail ausgegeben wird, wenn der Druckerstatus geändert wird. Setzen Sie die Option Enable e-mail notification (E-Mail-Benachrichtigung aktivieren) auf Yes (Ja). Geben Sie anschließend die E-Mail-Adresse des Administrators in das Feld Destination e-mail Address (E-Mail-Adresse Empfänger) ein.

  • Seite 78: Advanced > Snmp (Erweitert > Snmp)

    ADVANCED > SNMP (ERWEITERT > SNMP) Auf dem Bildschirm SNMP können Sie SNMP (Simple Network Management Protocol) verwenden, um komplexe Netzwerke zu verwalten. SNMP Management (SNMP-Verwaltung) Community 1/2/3: Geben Sie im (Community 1) Feld Name einen Namen ein und konfigurieren Sie unter Access Right das jeweilige Zugriffsrecht durch Auswahl von Read Only (Nur lesen) oder Read/ Write (Lesen/Schreiben) im Pulldown-Menü.

  • Seite 79: Maintenance > Password (Wartung > Kennwort)

    MAINTENANCE > Password (WARTUNG > Kennwort) Auf dem Bildschirm Password (Kennwort) können Sie das Kennwort des MFP-Servers ändern, indem Sie das aktuelle Kennwort in das Feld Current Password (Aktuelles Kennwort) und das neue Kennwort in die Felder New Password (Neues Kennwort) sowie Confirm Password (Kennwort bestätigen) eingeben.

  • Seite 80: Maintenance > Save/Restore Settings (Wartung > Einstellungen Speichern/Wiederherstellen)

    MAINTENANCE > Save/Restore Settings (WARTUNG > Einstellungen speichern/wiederherstellen) Auf dem Bildschirm Save/Restore Settings (Einstellungen speichern/wiederherstellen) können Sie nicht nur die aktuelle Konfiguration eines Computers speichern, indem Sie auf "Save" (Speichern) klicken, sondern außerdem auch eine Konfiguration laden, die Sie zuvor gespeichert haben, indem Sie auf "Browse"...

  • Seite 81: Maintenance > Firmware Upgrade (Wartung > Firmware-Aktualisierung)

    MAINTENANCE > Firmware Upgrade (WARTUNG > Firmware-Aktualisierung) Auf dem Bildschirm Firmware Upgrade (Firmware-Aktualisierung) werden die aktuellen Firmware-Daten des MFP-Servers angezeigt. Außerdem können Sie die Firmware des MFP-Servers aktualisieren, wenn eine neue Firmware-Version zur Verfügung steht. Klicken Sie auf "Browse" (Durchsuchen), um die Firmware-Datei zu markieren, und anschließend auf "Upgrade"...

  • Seite 82: Maintenance > Diagnostics (Wartung > Diagnose)

    MAINTENANCE > Diagnostics (WARTUNG > Diagnose) Auf dem Bildschirm Diagnostics (Diagnose) können Sie die Druckfunktion der einzelnen Ports des MFP-Servers testen: USB1, USB2 und LPT. Klicken Sie nach der Auswahl des gewünschten Ports auf "Print Test Page" (Testseite drucken), um eine Testseite auszudrucken.

  • Seite 83: Status > Device Info (Status > Geräte-Info)

    STATUS > Device Info (STATUS > Geräte-Info) Auf dem Bildschirm Device Info (Geräte-Info) werden zu Ihrer Information der Status des MFP-Servers, des Druckers und des Netzwerks angezeigt.
  • Seite 84 Print Server Status (Druckserverstatus) In diesem Feld werden die Firmware-Version, die MAC/IP-Adresse und die Betriebszeit angezeigt. Printer Status (Druckerstatus): In diesem Feld werden Informationen über den Drucker angezeigt, wie z. B. der Name, der dem Drucker gegeben wurde, die Druckgeschwindigkeit, der Status Ihrer Druckaufträge usw.

  • Seite 85: Status > Network (Status > Netzwerk)

    STATUS > Network (STATUS > Netzwerk) Auf dem Bildschirm Network (Netzwerk) können Sie den generellen Netzwerkstatus Ihres MFP-Servers konfigurieren. Dazu gehören: Auto IP In diesem Feld werden die aktuellen Einstellungen für TCP/IP, einschließlich DHCP/BOOTP, UPnP und Mac Bonjour/Rendezvous angezeigt. Die Elemente dieses Feldes werden in Advanced (Erweitert) ...

  • Seite 87: Status > Print Log (Status > Druckprotokoll)

    STATUS > Print Log (STATUS > Druckprotokoll) Auf dem Bildschirm Print Log (Druckprotokoll) werden die aufgezeichneten Druckaufträge der einzelnen berechtigten Benutzer angezeigt. Print Log (Druckprotokoll): In diesem Feld werden die Informationen über die einzelnen Benutzer angezeigt. Dazu gehören der Name, die MAC-Adresse, die IP-Adresse und der Status der jeweiligen Druckaufträge.

  • Seite 88: Hilfe

    HILFE Auf dem Bildschirm Help (Hilfe) erhalten Sie Informationen über den MFP-Server.

  • Seite 89: Reboot (Neu Starten)

    Reboot (Neu starten) Wenn Sie den MFP-Server zurücksetzen möchten, müssen Sie nur auf "Reboot" (Neu starten) klicken, um den Server neu zu starten. Refresh Printer Status (Druckerstatus aktualisieren) Klicken Sie auf USB1, USB2 bzw. auf LPT, um den Druckerstatus zu aktualisieren.

  • Seite 90: Drucken Mit Tcp/Ip Für Windows Vista/Win7

    Drucken mit TCP/IP für Windows Vista/Win7 Gehen Sie auf Start  Systemsteuerung Drucker.
  • Seite 91 Klicken Sie auf Drucker hinzufügen. Wählen Sie die erste Option, Lokalen Drucker hinzufügen, und klicken Sie anschließend auf Weiter.
  • Seite 92 Wählen Sie die zweite Option, Neuen Port erstellen und markieren Sie im Pulldown-Menü den Punkt Standard TCP/IP Port. Klicken Sie auf Weiter. Geben Sie die IP-Adresse des MFP-Servers ein (in unserem Beispiel 10.62.31.15), die Sie in der Webkonfiguration des MFP-Servers über PRINTER SERVER STATUS (Druckerserverstatus) finden können.
  • Seite 94 Wählen Sie Benutzerspezifisch und klicken Sie auf Einstellungen.
  • Seite 95 Anschließend wird der folgende Bildschirm angezeigt. Wählen Sie im Feld Protokoll die Option LPR. Geben Sie den Warteschlangennamen ein, den Sie im Fenster DRUCKERSTATUS des MFP-Server-Webkonfigurationsprogramms im Feld LPR Settings (LPR-Einstellungen) finden können. Klicken Sie auf OK.
  • Seite 97 Wählen Sie den Drucker aus (wie in der Bildschirmabbildung angezeigt). Sollte der gewünschte Drucker nicht in der Liste aufgeführt sein, klicken Sie auf 'Datenträger' und legen Sie die im Lieferumfang des Druckers enthaltene Druckertreiber-CD zur Installation der Druckertreiber in das CD-Laufwerk. Klicken Sie auf Weiter.
  • Seite 98 Klicken Sie auf Weiter.
  • Seite 99 Wenn Sie auf Testseite drucken klicken, wird, wie unten gezeigt, ein kleines Dialogfenster geöffnet. Klicken Sie auf Schließen.
  • Seite 100 Klicken Sie auf Fertig stellen. Der Drucker ist nun zum Drucken unter Windows Vista/Win7 in Ihrem Netzwerk bereit.

  • Seite 102: Drucken Mit Tcp/Ip Für Windows Xp

    Drucken mit TCP/IP für Windows XP Gehen Sie auf Start  > Systemsteuerung > Drucker und Faxgeräte > Drucker hinzufügen. Wenn der folgende Bildschirm angezeigt wird, klicken Sie auf Weiter.
  • Seite 103 Wählen Sie die erste Option, Lokaler Drucker an diesem Computer, und klicken Sie anschließend auf Weiter.
  • Seite 104 Wählen Sie die zweite Option, Neuen Port erstellen und markieren Sie im Pulldown-Menü den Punkt Standard TCP/IP Port. Klicken Sie auf Weiter. Geben Sie die IP-Adresse des MFP-Servers ein (in unserem Beispiel 10.62.31.15), die Sie in der Webkonfiguration des MFP-Servers über PRINTER SERVER STATUS (Druckerserverstatus) finden können.
  • Seite 106 Wählen Sie Benutzerspezifisch und klicken Sie auf Einstellungen.
  • Seite 107 Anschließend wird der folgende Bildschirm angezeigt. Wählen Sie im Feld Protokoll die Option LPR. Geben Sie den Warteschlangennamen ein, den Sie im Fenster DRUCKERSTATUS des MFP-Server-Webkonfigurationsprogramms im Feld LPR Settings (LPR-Einstellungen) finden können. Klicken Sie auf OK.
  • Seite 109 Klicken Sie auf Weiter.
  • Seite 110 Klicken Sie auf Fertig stellen .
  • Seite 111 Wählen Sie den Drucker aus (wie in der Bildschirmabbildung angezeigt). Sollte der gewünschte Drucker nicht in der Liste aufgeführt sein, klicken Sie auf 'Datenträger' und legen Sie die im Lieferumfang des Druckers enthaltene Druckertreiber-CD zur Installation der Druckertreiber in das CD-Laufwerk. Klicken Sie auf Weiter.
  • Seite 112 Auf diesem Bildschirm können Sie einen Namen für den Drucker eingeben. Klicken Sie anschließend auf Weiter. Wählen Sie 'Ja', um eine Testseite zu drucken, und klicken Sie auf Weiter.
  • Seite 113 Klicken Sie auf Fertig stellen. Der Drucker ist nun zum Drucken unter Windows XP in Ihrem Netzwerk bereit.

  • Seite 115: Drucken Mit Tcp/Ip Für Windows 2000

    Drucken mit TCP/IP für Windows 2000 Gehen Sie auf Start  Einstellungen  Drucker und Faxgeräte  Drucker hinzufügen. Wenn der folgende Bildschirm angezeigt wird, klicken Sie auf Weiter.
  • Seite 116 Wählen Sie die erste Option, Lokaler Drucker an diesem Computer, und klicken Sie anschließend auf Weiter.
  • Seite 118 Klicken Sie auf Weiter. Wählen Sie die zweite Option, Neuen Port erstellen und markieren Sie im Pulldown-Menü den Punkt Standard TCP/IP Port. Klicken Sie auf Weiter.
  • Seite 119 Klicken Sie auf Weiter. Geben Sie die IP-Adresse des MFP-Servers ein (in unserem Beispiel 10.62.31.15), die Sie in der Webkonfiguration des MFP-Servers über PRINTER SERVER STATUS (Druckerserverstatus) finden können. Anschließend wird der Portname automatisch (Weiter) eingetragen. Klicken Sie auf Next...
  • Seite 121 Wählen Sie Benutzerspezifisch und klicken Sie auf Einstellungen.
  • Seite 122 Anschließend wird der folgende Bildschirm angezeigt. Wählen Sie im Feld Protokoll die Option LPR. Geben Sie den Warteschlangennamen ein, den Sie im Fenster DRUCKERSTATUS des MFP-Server-Webkonfigurationsprogramms im Feld LPR Settings (LPR-Einstellungen) finden können. Klicken Sie auf OK.
  • Seite 124 Klicken Sie auf Weiter. Klicken Sie auf Fertig stellen.
  • Seite 125 Wählen Sie den Drucker aus (wie in der Bildschirmabbildung angezeigt). Sollte der gewünschte Drucker nicht in der Liste aufgeführt sein, klicken Sie auf 'Datenträger' und legen Sie die im Lieferumfang des Druckers enthaltene Druckertreiber-CD zur Installation der Druckertreiber in das CD-Laufwerk. Klicken Sie auf Weiter.
  • Seite 126 Auf diesem Bildschirm können Sie einen Namen für den Drucker eingeben. Klicken Sie anschließend auf Weiter. Wählen Sie die erste Option, Diesen Drucker nicht gemeinsam nutzen, und klicken Sie auf Weiter.
  • Seite 127 Wählen Sie 'Ja', um eine Testseite zu drucken, und klicken Sie auf Weiter.
  • Seite 128 Klicken Sie auf Fertig stellen. Der Drucker ist nun zum Drucken unter Windows 2000 in Ihrem Netzwerk bereit.

  • Seite 129: Drucken Mit Tcp/Ip Für Windows 98Se/Me

    Drucken mit TCP/IP für Windows 98SE/ME Gehen Sie auf Start  > Einstellungen > Systemsteuerung. Doppelklicken Sie auf Netzwerk und danach auf Hinzufügen.
  • Seite 130 Markieren Sie Client und klicken Sie dann auf Hinzufügen. Klicken Sie in diesem Fenster auf Datenträger.
  • Seite 131 1. Legen Sie die DPR-1061 CD-ROM in Ihr CD-ROM-Laufwerk ein. Wählen Sie vom Pulldown-Menü den Buchstaben, der das CD-ROM-Laufwerk auf Ihrem Computer angibt. Doppelklicken Sie auf den Ordner lpr. 3. Markieren Sie lpr.inf 4. Klicken Sie auf OK. Klicken Sie auf OK, um den Speicherort der Datei zu akzeptieren.
  • Seite 132 Sie kehren nun zur Seite 'Eigenschaften Netzwerk' zurück. Markieren Sie LPR for TCP/IP Printing (LPR zum Drucken mit TCP/IP) und klicken Sie auf Properties (Eigenschaften).
  • Seite 133 Klicken Sie auf Add Port (Port hinzufügen).
  • Seite 134 Geben Sie die IP-Adresse und den Portnamen des MFP-Servers ein, die Sie in der Webkonfiguration des MFP-Servers unter PRINTER SERVER STATUS (Druckerserverstatus) und PRINTER STATUS (Druckerstatus) finden können, und klicken Sie dann auf OK. (Die IP-Adresse und der Port-Name hier dienen nur als Beispiele.)
  • Seite 136 Die IP-Adresse und der Portname werden im folgenden Fenster angezeigt (die IP-Adresse und der Port-Name im Fenster dienen hier nur als Beispiel). Klicken Sie auf OK.
  • Seite 137 Klicken Sie auf OK.
  • Seite 138 Windows fordert Sie zum Neustart auf. Klicken Sie auf Yes (Ja). Klicken Sie nach Neustart Ihres Computers auf Start  Settings  Printers  Add Printer (Start > Einstellungen > Drucker hinzufügen). Klicken Sie auf Next (Weiter), sobald das Fenster mit dem Assistenten zum Hinzufügen eines Druckers angezeigt wird.
  • Seite 139 Wählen Sie Network Printer (Netzwerkdrucker) und klicken Sie dann auf Next (Weiter).
  • Seite 140 Geben Sie den Pfad ein, wenn Sie diesen kennen, klicken Sie anderenfalls auf Browse (Durchsuchen).
  • Seite 141 Suchen Sie im folgenden Fenster nach dem Drucker-Port und markieren Sie den Port (z. B. dlink-1D6FA3 in dieser Anleitung). Klicken Sie auf OK.
  • Seite 142 Sollte der Netzwerkpfad nicht angegeben sein, geben Sie die IP-Adresse und den Portnamen des MFP-Druckservers ein. Wählen Sie 'Yes' oder 'No' (Ja oder nein) zur Aktivierung bzw. Deaktivierung des Druckens aus MS-DOS-basierten Programmen. Klicken Sie auf Weiter.
  • Seite 143 Wählen Sie den Drucker aus (wie in der Bildschirmabbildung angezeigt). Sollte der gewünschte Drucker nicht in der Liste aufgeführt sein, klicken Sie auf 'Datenträger' und legen Sie die im Lieferumfang des Druckers enthaltene Druckertreiber-CD zur Installation der Druckertreiber in das CD-Laufwerk. Klicken Sie auf Weiter.
  • Seite 144 Klicken Sie auf Weiter. Wählen Sie Ja, um eine Testseite zu drucken. Klicken Sie auf Fertig stellen.
  • Seite 145 Prüfen Sie unter Start  Einstellungen  Drucker, ob der Drucker installiert ist.

  • Seite 146: Drucken Unter Unix/Linux

    Drucken unter Unix/Linux Drucken von Textdateien in Unix Textdateien aus Unix-Systemen enthalten Zeilen, die mit "Newline"-Zeichen enden, im Gegensatz zu MS-DOS- und Windows-Betriebssystemen, die mit einem Rücklauf-/Zeilenvorschubpaar enden. Die meisten Drucker erfordern ein solches Rücklauf-/Zeilenvorschubpaar an jedem Zeilenende, damit einige Konvertierungen durchgeführt werden können, bevor Unix-Textdateien auf den meisten Druckern gedruckt werden können.

  • Seite 147: Drucken Mit Bsd-Unixversionen

    Linux, BSD/OS, FreeBSD, oder NetBSD können Sie die folgende Vorgehensweise zum Aktivieren von Benutzern verwenden, um auf einem Drucker zu drucken, der an Ihrem D-LINK-Netzwerkdruckserver angeschlossen ist. 1. Melden Sie sich als Superuser (root) an. 2. Fügen Sie in dem Druckserver in der Datei /etc/hosts des Host einen Eintrag hinzu und geben Sie der Druckserver-IP-Adresse einen Hostnamen.
  • Seite 148 4. Ändern Sie den Eigentümer und die Berechtigungen der Verzeichnisse, sodass die Gruppe daemon Eigentümer ist und über Schreibrechte verfügt. Verwenden Sie dazu die folgenden Befehle: chown bin.daemon /var/spool/hp5l chmod 775 /var/spool/hp5l 5. Fügen Sie einen Eintrag für den Drucker zu /etc/printcap, ähnlich wie folgt, hinzu: hp5l:\ :lp=:sd=/var/spool/hp5l :mx#0:\ :rm=ps-142634:rp=ps-142634-p1:...
  • Seite 149 Spool-Verzeichnis; 0 bedeutet "keine Begrenzung". ◆ rm=address Der Host, wo sich der Remote-Drucker befindet, in diesem Fall der D-Link-Druckserver. ◆ rp=printer Der Name des Druckers auf dem Remote-Hostcomputer. Für den D-Link-Druckserver muss der Portname verwendet werden. Hinweis: dieser Eintrag unterscheidet zwischen Groß- und Kleinschreibung.

  • Seite 150: Drucken Mit Dem Sco Unix System V/386

    Drucken mit dem SCO Unix System V/386 Zum Drucken auf einem an Ihrem D-LINK-Netzwerk-Druckserver angeschlossenen Druckserver von einem Host mit SCO Unix System V/386. 1. Melden Sie sich als Superuser (root) an. 2. Fügen Sie in dem Druckserver in der Datei /etc/hosts des Host einen Eintrag hinzu und geben Sie der Druckserver-IP-Adresse einen Hostnamen.
  • Seite 151 Sie den Namen des Remote-Host ein, an den der Drucker angeschlossen ist:) geben Sie die Adresse des D-Link-Druckservers ein. Sie können den von Ihnen hinzugefügten Namen zu /etc/host im Schritt oben hinzufügen. 9. Bestätigen Sie die Richtigkeit der Einträge.

  • Seite 152: Drucken Mit Solaris

    Drucken mit Solaris Gehen Sie zum Drucken von einem Sun Solaris-Arbeitsplatzrechner wie folgt vor: 1. Melden Sie sich als Superuser (root) an. 2. Fügen Sie in dem Druckserver in der Datei /etc/hosts des Host einen Eintrag hinzu und geben Sie der Druckserver-IP-Adresse einen Hostnamen. Eine Zeile unter /etc/hosts enthält die IP-Adresse und ein Alias oder mehr für den Host.
  • Seite 153 7. Bestätigen Sie dies. 8. Wiederholen Sie nach Bedarf diese Schritte zum Hinzufügen eines weiteren _TEXT Druckers zum Drucken von Textdateien, indem Sie dem Portnamen anhängen. Nach dem Hinzufügen eines neuen Druckers können Sie den lp-Befehl zum Drucken von Dateien auf dem Drucker verwenden. Weitere Einzelheiten finden Sie in Ihren Solaris-Unterlagen.

  • Seite 154: Drucken Mit Red Hat Linux

    Drucken mit Red Hat Linux Einen Drucker hinzufügen 1. Klicken Sie auf das Druckersymbol unten im Desktop. 2. Da bislang noch kein Drucker eingerichtet ist, wird eine Aufforderung zur Durchführung des Drucker-Konfigurationsprogramms angezeigt.
  • Seite 155 3. Klicken Sie im Popup-Dialogfeld auf OK, um das Hauptmenü des Druckerkonfigurationsprogramms (Printer configuration tool) zu öffnen. Beachten Sie, dass Sie zur Verwendung des Druckerkonfigurationsprogramms über Root-Berechtigungen verfügen müssen und dass Sie zum Start der Anwendung den folgenden Befehl eingeben müssen: “redhat-config-printer”. 4.
  • Seite 156 Menü Printer Configuration Tool (Menü des Druckerkonfigurationsprogramms) 5. Klicken Sie bei Anzeige des Menüs Add a new printer queue (Neue Druckerwarteschlange hinzufügen) auf Forward (Weiter), um fortzufahren.
  • Seite 157 6. Geben Sie einen eindeutigen Namen für den Drucker im Textfeld Name ein. Der Druckername darf keine Leerzeichen enthalten und muss mit einem Buchstaben beginnen. Der Druckername darf Buchstaben, Zahlen, Bindestriche (-) und Unterstriche (_) enthalten. Geben Sie optional eine kurze Beschreibung des Druckers ein, die Leerzeichen enthalten kann.
  • Seite 158 7. Wählen Sie Networked UNIX (LPD) aus der Dropdown-Liste 'Select a queue type' (Warteschlangentyp auswählen), geben Sie im Feld 'Server' die IP-Adresse des Druckservers ein, an den der Drucker angeschlossen ist und geben Sie im Feld 'Queue' (Warteschlange) den Port-Namen ein. Klicken Sie zum Auswählen des Druckertyps auf 'Forward' (Weiter).
  • Seite 159 8. Wählen Sie das Druckermodell aus.
  • Seite 160 Wählen Sie das Modell aus der Liste aus, wenn der Drucker nicht automatisch erkannt wurde. Sie können den Namen des Druckerherstellers aus dem Dropdown-Menü Generic (click to select manufacturer) ((Allgemein) (zur Auswahl des Herstellers anklicken)) manuell auswählen, und das Druckermodell aus der Unterliste.
  • Seite 161 10. Drucken Sie eine Testseite, um sicherzustellen, dass der Drucker fehlerfrei arbeitet. Wählen Sie zum Drucken einer Testseite einen Drucker aus der Druckerliste und wählen Sie dann die entsprechende Testseite aus dem Dropdown-Menü 'Test'.

  • Seite 162: Das Drucken In Mac Os X Tiger (10.4.) Einrichten

    Das Drucken in Mac OS X Tiger (10.4.) einrichten HINWEIS: Das Drucken in Mac OS wird nur von Postscript-Druckern unterstützt. Bei Mac OS X Tiger (10.4) können Sie Apple Talk, Bonjour, Internet Printing Protocol (IPP), Line Printer Daemon (LPD), und HP Jet Direct-Socket-Druck mit dem Druckserver verwenden.
  • Seite 163 Klicken Sie auf das Symbol Netzwerk im System Preferences (Systemeinstellungen), um das Menü unten anzuzeigen. Wählen Sie die Registerkarte Apple Talk im Menü Network (Netzwerk). Markieren Sie die Option Make Apple Talk Active (Apple Talk aktivieren). Klicken Sie auf die Schaltfläche Apply Now (Jetzt übernehmen) und schließen Sie das Menü.

  • Seite 164: Einen Drucker Hinzufügen

    Einen Drucker hinzufügen Verwenden Sie das Menü Go (Gehe zu) auf der oberen Symbolleiste, wählen Sie die Option Applications (Anwendungen) und suchen Sie den Ordner Utilities (Hilfsprogramme) oder öffnen Sie den Ordner Utilities direkt im Menü Go. Wählen Sie im Ordner Utilities (Hilfsprogramme), um das Fenster Printer List (Druckerliste) anzuzeigen.
  • Seite 165 Mac OS X Tiger (10.4) unterstützt fünf Druckprotokolle: 1. AppleTalk 2. Bonjour 3. Internet Printing Protocol (IPP) 4. Line Printer Daemon (LPD) 5. HP Jet Direct – Socket Klicken Sie zum Hinzufügen eines Internet Printing Protocol-, Line Printer Daemon-...
  • Seite 166 oder HP Jet Direct – Socket-fähigen Druckers auf die Schaltfläche folgen Sie den Anweisungen, um einen IP-Drucker hinzuzufügen.

  • Seite 167: Apple Talk- Oder Bonjour-Fähige Drucker

    Apple Talk- oder Bonjour-fähige Drucker Zum Hinzufügen eines Apple Talk- oder Bonjour-fähigen Druckers klicken Sie auf im Menü Printer Browser (Drucker-Browser).
  • Seite 168 Wählen Sie das Druckermodell aus der Liste Printer Name (Druckername) und den Verbindungstyp (Connection type) im Menü Printer Browser (Drucker-Browser). Der ausgewählte Druckername muss der gleiche wie in der Liste des Webverwalters des Druckerservers sein. In dem hier gewählten Beispiel ist der Druckername PS-C0D26A-U3.
  • Seite 169 Im Menü Printer List (Druckerliste) wird der soeben hinzugefügte Drucker angezeigt. Das kann je nach Netzwerkbedingungen ggf. einige Sekunden dauern. Sobald der Drucker in der Liste angezeigt wird, ist er betriebsbereit. Beenden Sie das Printer Setup Utility (Druckereinrichtungsprogramm). Sie können nun mit dem Drucken beginnen.

  • Seite 170: Hinzufügen Eines Ip-Druckers

    Hinzufügen eines IP-Druckers Zum Hinzufügen eines Internet Printing Protocol-, Line Printer Daemon- oder HP Jet Direct - Socket-fähigen Druckers klicken Sie auf die Schaltfläche 'IP Printer' (IP-Drucker) im Fenster Printer Browser (Drucker-Browser). Wählen Sie das gewünschte Druckprotokoll aus der Dropdown-Liste Protocol (Protokoll) aus.
  • Seite 171 Geben Sie die IP-Adresse des Druckers ein. Der Name wird im Feld Name angezeigt, sobald der Drucker gefunden ist. Der Drucker-Browser zeigt an, dass die Adresse geprüft wird. Wurde der Drucker gefunden, zeigt der Drucker-Browser „Valid and complete address" (Adresse gültig und vollständig) im Feld Address (Adresse) an.
  • Seite 172 So richten Sie das LPD-Druckverfahren ein: 1. Geben Sie die IP-Adresse des Druckservers, an den der Drucker angeschlossen ist, im Feld Address (Adresse) ein. 2. Geben Sie den Portnamen im Feld Queue (Warteliste) ein. Klicken Sie auf Add (Hinzufügen), sobald Sie die Wahl des Druckermodells im Dropdown-Menü...
  • Seite 173 So richten Sie das LPD-Druckverfahren ein: 1. Geben Sie die IP-Adresse des Druckservers, an den der Drucker “: 80” angeschlossen ist, im Feld Address (Adresse) ein. Geben Sie danach “: second port” oder ein, wenn der zweite Port des Druckservers aktiviert ist. 2.
  • Seite 174 So richten Sie das Socket-Druckverfahren ein: 1. Geben Sie die IP-Adresse des Druckservers, an den der Drucker angeschlossen ist, im Feld Address (Adresse) ein. Geben Sie danach “: 9100” für Port 1, “: 9101” für Port 2 oder “: 9102” für Port 3 ein. Machen Sie keine Eingabe im Feld Queue (Warteliste).
  • Seite 175 Sobald das Fenster Installable Options (Installierbare Optionen), siehe Popup-Fenster unten, angezeigt wird, klicken Sie auf Continue (Weiter).
  • Seite 176 Im Menü Printer List (Druckerliste) wird der soeben hinzugefügte Drucker angezeigt. Das kann je nach Netzwerkbedingungen ggf. einige Sekunden dauern. Sobald der Drucker in der Liste angezeigt wird, ist er betriebsbereit. Beenden Sie das Printer Setup Utility (Druckereinrichtungsprogramm). Sie können nun mit dem Drucken beginnen.

  • Seite 177: Apple Talk-Druck Oder Lpr-Druck Unter Mac Os X Einrichten

    Apple Talk-Druck oder LPR-Druck unter Mac OS X einrichten Anmerkung: Das Drucken in Mac OS wird nur von Postscript-Druckern unterstützt. Mit Mac OSX können Sie 'AppleTalk' oder LPR-Drucker mit IP-Protokollen zum Drucken über Druckserver verwenden. Öffnen Sie das Fenster 'System Preferences' (Systemeinstellungen) und klicken Sie auf 'Network' (Netzwerk).
  • Seite 178 Um zu drucken, öffnen Sie ein Dokument und wählen Sie 'File' (Datei)  'Print' (Drucken) von dem Menü. Wählen Sie 'Edit Printer List' (Druckerliste bearbeiten) im Dialogfeld 'Printer' (Drucker).
  • Seite 179 Klicken Sie auf 'Add Printer' (Drucker hinzufügen) Wählen Sie das bevorzugte Druckprotokoll: 'AppleTalk' oder 'LPR Printers using IP' (LPR-Drucker mit IP). In diesem Beispiel wurde AppleTalk gewählt.
  • Seite 180 AppleTalk-Protokoll: Sobald Sie AppleTalk gewählt haben, werden die Portnamen des Druckservers angezeigt. Die hier angezeigten Portnamen dienen lediglich als Beispiele. Klicken Sie auf den Port, an den der Postscript-Drucker angeschlossen ist. Wählen Sie dann das Modell des Druckers aus dem hier angezeigten Dialogfeld. Klicken Sie auf 'Add Printer' (Drucker hinzufügen).
  • Seite 181 LPR Printers using IP protocol (LPR-Drucker mit IP-Protokoll): Bei Wahl dieser Option wird dieses Fenster angezeigt. Geben Sie die IP-Adresse des Druckservers in das Feld 'LPR Printer‘s Address' (Adresse des LPR-Druckers) ein. Geben Sie den Portnamen des Postscript-Druckers, der mit dem Druckserver verbunden ist, in das Feld 'Queue Name' (Warteschlangenname) ein.

  • Seite 182: Apple Talk-Druck Unter Mac Os 9 Einrichten

    Apple Talk-Druck unter Mac OS 9 einrichten Anmerkung: Das Drucken in Mac OS wird nur von Postscript-Druckern unterstützt. Das AppleTalk-Netzwerkprotokoll wird bei Computern mit dem MacOS-Betriebssystem verwendet. Es kann für Netzwerkkommunikationen über Standard-Ethernet oder Fast Ethernet mit EtherTalk-Transport verwendet werden oder über den proprietären langsamen LocalTalk-Transport, der speziellen Implementierung der Bitübertragungsschicht für die AppleTalk-Protokollfamilie.
  • Seite 183 gleichen Segment übereinstimmt, damit die zwei Geräte kommunizieren können.  Starten Sie den Browser und rufen Sie das Druckserver-Webkonfigurationsprogramm auf. Wählen Sie dort die Registerkarte „ADVANCED“ (Erweitert), klicken Sie auf die Schaltfläche „Advanced LAN“ (Erweitertes LAN) und gehen Sie mithilfe der Bildlaufleiste an das Ende des AppleTalk-Protokollteils.
  • Seite 184 AppleTalk Geben Sie in dieses Feld den Namen der AppleTalk-Zone ein. Geben Sie unter den folgenden Optionen die entsprechende Konfiguration, z. B. den Druckertyp, ein. Chooser-Name: Zeigt den Portnamen des Druckservers an. Printer Type (Druckertyp): Geben Sie in dieses Feld den Druckertyp ein.
  • Seite 185 PostScript Level (PostScript-Ebene): Treffen Sie Ihre Auswahl im Pulldown-Menü (Ebene 1 oder Ebene 2). Font Group (Schriftartengruppe): Wählen Sie eine von der Dropdown-Liste. Die genaue Vorgehensweise zur Wahl eines an einen MFP-Server angeschlossenen PostScript-Druckers kann unterschiedlich sein, je nachdem welche Druckertreiberversion Sie verwenden. Bei der im Folgenden beschriebenen Vorgehensweise wird angenommen, dass es sich um einen LaserWriter 8 handelt.
  • Seite 186 Wenn Sie den Drucker vorher noch nicht als Standarddrucker eingerichtet haben, werden Sie nun zur Angabe einer PostScript Printer Description-Datei aufgefordert. Klicken Sie auf Select PPD (PPD wählen). Wählen Sie die passende PPD-Datei für Ihren Drucker. Klicken Sie auf 'Open' (Öffnen). (Ist Ihr Drucker nicht aufgelistet, klicken Sie auf „Generic“...

  • Seite 187: Port-Pinbelegungen

    Port-Pinbelegungen Die folgende Liste zeigt die Pinbelegungen der 25-poligen Steckverbindung für den parallelen Port des Druckservers (identisch mit den auf der Mehrzahl aller PCs verwendeten), sowie den auf den meisten Computern verwendeten 36-poligen Centronics-Steckverbindungen. Bei den mit n beginnenden Signalbezeichnungen handelt es sich um 'active-low' Signale.

  • Seite 188: Technische Daten

    Technische Daten Druckerverbindung Druckerport: USB 2.0 oder Parallel Bidirektionale Kommunikation: Hewlett-Packard PJL (Printer Job Language - Druckauftragssprache)-Standard für bidirektionale Kommunikation. Netzwerkverbindung Netzwerkstandards: 100Base-TX Fast Ethernet Datenübertragungsrate im Netz: 10/100 Mbit/s (Megabits pro Sekunde) Netzwerkanschluss: RJ-45 Netzwerkprotokolle Ethernet-Frame-Typen: 802.2, 802.3, Ethernet II, SNAP (Auto-switching) Transportprotokolle: TCP/IP, NetBEUI, AppleTalk/EtherTalk, LPR,SMB Unterstützte TCP/IP-Protokolle: BOOTP, SNMP, FTP, LPD, RARP, DHCP, IPP Management und Diagnose...

  • Seite 189: Anhang: Dpr-1061 Druckerkompatibilitätsliste

    Anhang: DPR-1061 Druckerkompatibilitätsliste MFP auf Windows 2000 SP4 und Windows XP unterstützt Druckerliste Funktionstest-Ergebnisse (*J=Erfolgreich, N=Fehlgeschlagen, N/V=nicht verfügbare Funktion) Modell Drucken Scannen Hersteller Avision MF3100L Benq CM3000 Brother MFC-210C Brother MFC-420CN Brother MFC-3240C Brother MFC-7220 Canon PIXMA MP110 Canon PIXMA MP150...
  • Seite 190 Canon PIXMA MP960 Dell Photo 926 Dell Photo 966 EPSON PM-A970 EPSON PM-A920 EPSON PM-A820 EPSON PM-A720 EPSON PM-A950 EPSON PM-A890 EPSON PM-A750 EPSON PM-A650 EPSON STYLUS CX2900 EPSON Stylus CX3700 EPSON Stylus CX3900 EPSON Stylus CX4100 EPSON Stylus CX4700 EPSON Stylus CX4900 EPSON...
  • Seite 191 Deskjet F380 PSC1315 Photosmart C1350 Photosmart C1610 Photosmart C3180 Photosmart C4180 Photosmart C5180 OfficeJet 4255 OfficeJet 4355 OfficeJet 5510 OfficeJet 5610 OfficeJet 6110 OfficeJet 7210 LaserJet 3050 Lexmark x3470 Lexmark x5470 Samsung SCX-4100 Samsung SCX-4200...

  • Seite 192: Mfp Auf Windows Vista/Win7 32-Bit Unterstützt

    MFP auf Windows Vista/Win7 32-bit unterstützt Druckerliste Funktionstest-Ergebnisse (*J=Erfolgreich, N=Fehlgeschlagen, N/V=nicht verfügbare Funktion) Drucken Scannen Hersteller Modell Avision MF3100L Treiber nicht Benq CM3000 verfügbar Brother MFC-210C Brother MFC-420CN Brother MFC-3240C Brother MFC-7220 Canon PIXMA MP110 Canon PIXMA MP150 Canon PIXMA MP160 Canon PIXMA MP170 Canon...
  • Seite 193 Dell Photo 926 Dell Photo 966 EPSON PM-A970 EPSON PM-A920 EPSON PM-A820 EPSON PM-A720 EPSON PM-A950 EPSON PM-A890 EPSON PM-A750 EPSON PM-A650 EPSON Stylus CX2900 EPSON Stylus CX3700 EPSON Stylus CX3900 EPSON Stylus CX4100 EPSON Stylus CX4700 EPSON Stylus CX4900 EPSON STYLUS CX5700F EPSON...
  • Seite 194 verfügbar Deskjet F380 PSC1315 Photosmart C1350 Photosmart C1610 Photosmart C3180 Photosmart C4180 Photosmart C5180 LaserJet 3050 Treiber nicht verfügbar Lexmark x3470 Lexmark x5470 Samsung SCX-4100 Samsung SCX-4200 Andere Drucker der oben aufgeführten Marken werden möglicherweise auch unterstützt. Eine aktualisierte Kompatibilitätsliste finden Sie unter folgender Adresse: http://support.dlink.com.tw...
