animeo IB+
4 AC Motor Controller
Das System animeo IB+ ist ein konventionelles Steuerungssystem, das um einen Datenbus er-
gänzt wurde. Um eine spätere reibungslose Inbetriebnahme zu gewährleisten, muss die richtige
Laufrichtung am 4 AC Motor Controller sichergestellt sein (siehe Kapitel 6)!

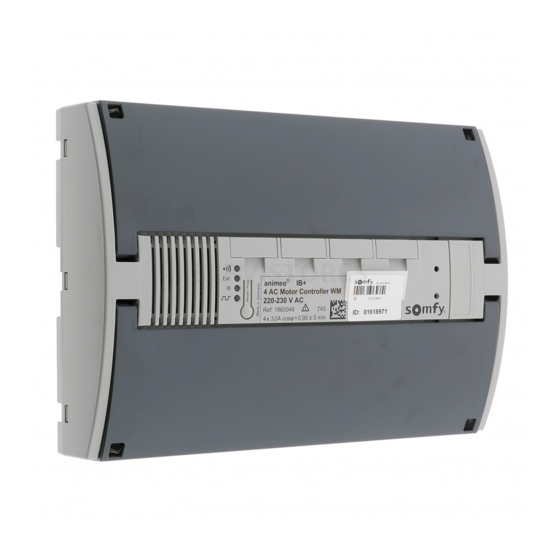

Der 4 AC Motor Controller ist ein Motorsteuergerät für vier 230 V AC Sonnenschutz- und Fensteran-
triebe, der sich für Klein- bis Großobjektinstallationen eignet. Die Antriebe können über den
4 AC Motor Controller sowohl von der IB+ Steuerleitung als auch von den lokalen Tastern bzw.
Fernbedienungen angesteuert werden.
– Der 4 AC Motor Controller ist für Rollläden/textilen Sonnenschutz, Fenster und für Jalousien/
Raffstores geeignet. Die Bedienergonomie für die Lamellenwendung ist einstellbar.
– Die Versorgung der Steuerleitung erfolgt direkt am Motorsteuergerät.
– Zur lokalen Bedienung der Antriebe können unverriegelte Taster angeschlossen werden.
Mehrere Taster können parallel angeschlossen werden. Eine lokale Fernbedienung über Infra-
rot und Funk-Technologie ist durch ein Steckmodul einfach nachrüstbar.
– Zwei Zwischenpositionen können eingelernt werden, wobei eine Zwischenposition (IP 1) lokal
einstellbar ist.
– Die Konfiguration der 4 AC Motor Controller erfolgt zentral über PC-Software, weiterhin kann
sie bei lokalen Anpassungen direkt am 4 AC Motor Controller verändert werden.
Drei Ausführungen sind erhältlich: Aufputz-Version
4 AC Motor Controller
GEBRAUCHS-
ANWEISUNG
Vor Inbetriebnahme bitte unbedingt die Sicher-
heitsanweisungen beachten. Bei Nichtbeach-
tung entfällt die Somfy Gewährleistung. Somfy
ist nach Erscheinen der Gebrauchsanweisung
nicht haftbar für Änderungen der Normen und
der Standards!
Hutschienen-Version
Wieland Stecksystem kompatible Version (Aufputz)
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SOMFY animeo IB+ 4AC Motor Controller
Inhaltszusammenfassung für SOMFY animeo IB+ 4AC Motor Controller
- Seite 1 ANWEISUNG 4 AC Motor Controller Vor Inbetriebnahme bitte unbedingt die Sicher- heitsanweisungen beachten. Bei Nichtbeach- tung entfällt die Somfy Gewährleistung. Somfy ist nach Erscheinen der Gebrauchsanweisung nicht haftbar für Änderungen der Normen und der Standards! Das System animeo IB+ ist ein konventionelles Steuerungssystem, das um einen Datenbus er- gänzt wurde.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Montage ........................2 Aufputz-Version ......................2 Hutschienen-Version ....................4 2. Elektrischer Anschluss ....................4 Aufputz- und Hutschienen-Version ................5 Wieland Stecksystem kompatible Version (Aufputz)............7 3. Identifikation ......................9 4. Bedienergonomie ....................9 5. Auslieferungszustand ....................9 6. Überprüfung der Laufrichtung ..................10 7. Einstellung ......................10 Überprüfung der aktuellen Einstellung ................11 Einstellung der Art der Endprodukte und der Bedienergonomie ........11 Einstellung der Lauf- und Wendezeiten ..............12 Einstellen einer Zwischenposition ................13... - Seite 3 Abmessung der Bohrungen: 5 mm 91 mm 93 mm 9 mm 14 mm 34 mm Montage auf einer Hutschiene: Nach der Montage können die Abdeckungen wieder montiert werden. 4 AC Motor Controller...
-
Seite 4: Hutschienen-Version
Hutschienen-Version Gehäuseabmessungen: 210 mm (12 TE) 63 mm Montage auf einer Hutschiene: 2. Elektrischer Anschluss Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt werden. Schalten Sie alle zu montieren- den Anschlussleitungen spannungslos. Treffen Sie Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten. -
Seite 5: Aufputz- Und Hutschienen-Version
Aufputz- und Hutschienen-Version Anschluss Antriebe 1 bis 4 Anschluss 220/240 V AC Spannungsversor- gung (zum weiter- schleifen) 4 AC Motor Controller Anschluss IB+ Steuerleitung (Ein- und Ausgang) Anschluss zu Motor Controller Extention T 1 T 2 T 3 T 4 Anschluss Taster für Antriebe 1 bis 4 Anschluss von: Kabeltyp... - Seite 6 Tasteranschluss Somfy inteo Centalis IB oder unverriegelte Doppeltaster können angeschlossen werden. Eine Gruppenbildung über Software oder über Brücken der lokalen Taster ist realisierbar. Paralleler Anschluss mehrerer Taster ist möglich. Die parallele Bedienung mehrerer 4 AC Motor Controller ist auch möglich.
-
Seite 7: Wieland Stecksystem Kompatible Version (Aufputz)
Wieland Stecksystem kompatible Version (Aufputz) Anschluss Antriebe 1 bis 4 Anschluss 220/240 V AC Spannungs- versorgung 4 AC plug Motor Controller Anschluss IB+ Steuer- leitung Anschluss zu (Ein- und Motor Controller Extention Ausgang) Anschluss Taster für Antriebe 1 bis 4 4 AC Motor Controller... - Seite 8 Anschluss von: Kabeltyp verdrilltes Max. Wieland Adernpaar Leitungslänge Stecker/Buchse 3 x 0,75 mm 2 / 16 AWG Spannungsversorgung (A) nicht notwendig 150 m 92.933.0053.1 3 x 2,5 mm 2 / 13 AWG 4 x 0,75 mm 2 / 16 AWG Antriebe (B) notwendig 50 m...
-
Seite 9: Identifikation
3. Identifikation Jeder 4 AC Motor Controller erhält eine eigene Identifikationsnummer (ID) für spätere Inbetrieb- nahmearbeiten, die als Geräteetikett in doppelter Ausführung gedruckt ist. Ziehen Sie eines der Etiketten ab und kleben Sie es in den Gebäudeplan, dort wo der 4 AC Motor Controller installiert ist. -
Seite 10: Überprüfung Der Laufrichtung
6. Überprüfen der Laufrichtung - Schließen Sie die Spannung an. - Überprüfen Sie zuerst die Laufrichtung von zentralen Fahrbefehlen, die von der IB+ Steuerlei- tung kommen: Schließen Sie an der Steuerleitung einen Doppeltaster an und erzeugen Sie ei- nen Fahrbefehl mit der Auf-Taste (oder brücken Sie „C“ und „Auf“ der Steuerleitung). Fährt der Antrieb in die Auf-Richtung, ist die Laufrichtung richtig eingestellt. -
Seite 11: Überprüfung Der Aktuellen Einstellung
Überprüfen der aktuellen Einstellung Drücken Sie kurz die Programmiertaste: Folgende LEDs leuchten bzw. blinken je nach der aktuellen Konfiguration (Auslieferungszustand in kursiver Schrift): leuchtet blinkt grün Fernbedienung eingelernt Keine Fernbedienung eingelernt gelb Die Endprodukte sind textiler Son- Die Endprodukte sind textiler Son- nenschutz/Rollläden. -
Seite 12: Einstellung Der Lauf- Und Wendezeiten
0,5 s Danach geben Sie einen zusätzlichen kurzen Stoppbefehl. Ein Stoppbefehl wird erzeugt durch gleichzeitiges Drücken der AUF/AB-Taste bei unverriegelten Tastern, oder durch Drücken der „IP-Taste“ bei Somfy inteo Centralis IB oder durch gleichzeitiges brücken der AUF/AB/C-Tasterklemmen. 0,5 s Erzeugen Sie einen weiteren langen Stoppbefehl (> 6 s), bis der Antrieb in die AB-Richtung los fährt. -
Seite 13: Einstellen Einer Zwischenposition
Einstellen einer Zwischenposition Die Einstellung von zwei Zwischenpositionen pro 4 AC Motor Controller erfolgt normalerweise über PC-Software und wird über die IB+ Steuerleitung in den 4 AC Motor Controller gespeichert. Bei lokalen Anpassungen kann das Einstellen einer Zwischenposition (IP 1) bei einem einzelnen Antrieb über die lokalen Tastereingänge vorgenommen werden: Einstellen der Zwischenposition Fahren Sie den Antrieb mit dem lokalen Taster in die gewünschte Position. -
Seite 14: Diagnose
8. Diagnose Während des Betriebes der 4 AC Motor Controller, zeigen die vier LED`s ständig den aktuellen Sta- tus an: LED leuchtet bei Empfang eines Infrarot oder Funk-Telegrammes LED leuchtet bei einer Kommunikation mit der 4 AC Motor Controller Extension LED leuchtet bei Ausführung /Erhalt eines „IB“-Befehles (auf den drei Drähten der Steuerleitung) LED leuchtet bei Ausführung / Erhalt eines „IB+“-Befehles... -
Seite 15: Technische Daten
11. Technische Daten Der 4 AC Motor Controller ist ein elektronisches, unabhängig montiertes Regel- und Steuergerät mit durchgeschleiftem Schutzleiteranschluss. Artikel-Nummer 4 AC Motor Controller Aufputz 1 860 084 4 AC Motor Controller Hutschiene 1 860 082 4 AC Motor Controller Wieland 1 860 103 4 AC Motor Controller Spannungsversorgung... -
Seite 16: Zeichenerklärung
7. Zeichenerklärung = Programmiervorgang = AUF/Einfahren = Obere Endlage abgeschlossen = STOP/Zwischenposition (IP) = Untere Endlage = Sicherung Ein = AB/Ausfahren = Antrieb stoppt in der oberen Endlage = Sicherung Aus = Feinjustierung AUF/AB = Antrieb stoppt in der unteren Endlage = Programmiertaste des Funksenders = AB-Bewegung...
