Stocker PolyLine-FLEX Montageanleitung Seite 2

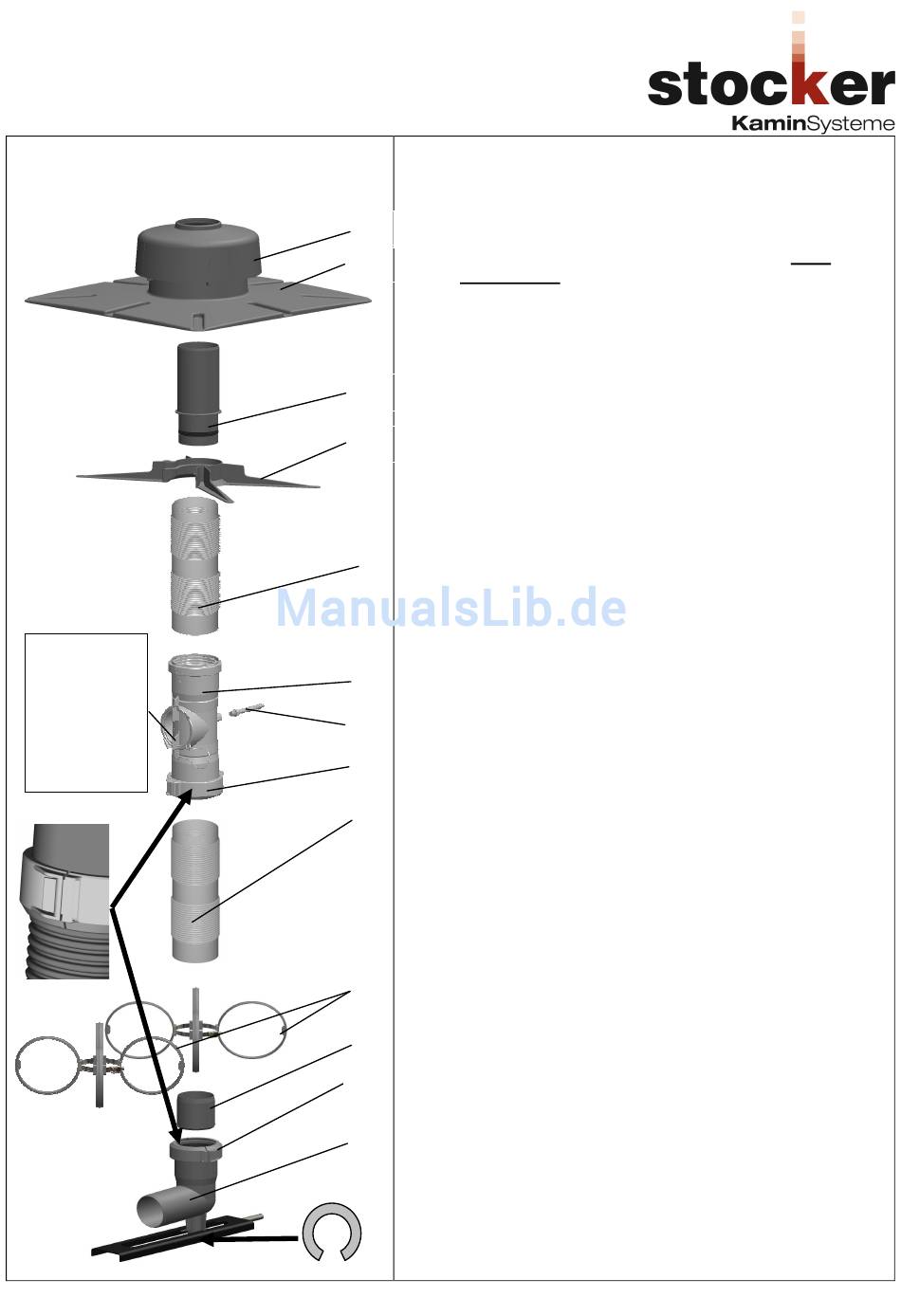

MONTAGEABLAUF SYSTEM
POLYLINE PP-FLEXIBEL DN 60mm:
Revisionsdeckel
vor dem Einbau
einmal kurz
abnehmen,
dann lässt er
sich wesentlich
leichter im
eingebauten
Zustand öffnen.
•
Kamineinführung (1) in das Auflager stecken und von
unten mit dem Halteclips sichern. Auflager in der
erforderlichen Höhe im Schacht anzeichnen und 10mm
Bohrung für den Dorn in die Schachtwand bohren und
11
6 Schiene vorne im Durchbruch einfach aufliegen lassen.
ACHTUNG! Die Kamineinführung (1) darf nicht
10
eingemauert werden, damit die Wärmeausdehnung
5
des PP-Rohres nicht behindert wird! Die Verbindungs-
leitung ist mit mind. 3° Gefälle zum Kessel hin zu bauen.
•
Vor der Montage im Schacht werden die Abstandhalter
(4) (im Abstand von ca. 2-3m) auf dem Flexrohr (3) an
den glatten Stellen montiert.
•
8
6
Das Flexrohr (3) so ablängen, dass an den beiden
Enden der gesamte glatte Teil bestehen bleibt.
•
9
Flexrohr (3) von der Mündung aus in den Schacht
7
einbringen.
•
2
Die Steckmuffe der Kamineinführung (1) ist bereits mit
einer Flexrohrhülse (2) ausgestattet. Fixierschelle (9)
mit Flachschraubendreher öffnen und die glatten
Flexrohrenden in die Kamineinführung (1) einschieben.
•
Der Schräge Teil der Fixierschelle (9) muss, wie
3
abgebildet, am Flexrohr (3) liegen.
•
Falls im Dachboden erforderlich, wird das Flexrohr (3)
nur bis unterhalb der Putztür eingebracht. Nun wird in die
Kaminwange eine 10mm Dübelbohrung eingebracht.
•
Fixierbolzen (8) auf das Revisionselement (5)
aufstecken und mit Mörtel oder Klebeankerspray in der
5
Schachtwand einkleben. Achtung! Der aufgedruckte
Abgasrichtungspfeil muss nach oben zeigen.
•
8
Die beiden Steckmuffen des Revisionselements (5) sind
bereits mit Flexrohrhülsen ausgestattet. Fixierschelle (9)
9
wie oben beschrieben befestigen.
•
Einbringen des restlichen Flexrohres (3) in den Schacht.
•
Flexrohr (3) oben so kürzen, dass die Flexrohr-
3
Halterung (7) das Flexrohr (3) noch in den Rillen halten
kann.
•
Das Endstück (6) ist länger ausgeführt, damit man
gegebenenfalls bauseitige Kaminabdeckungen
durchdringen kann. Brennwertkamine dürfen nicht
abgedeckt werden (wegen Eiszapfenbildung)
•
Endstück (6) durch die Abdeckplatte (10) stecken und
die Abdeckplatte (10) mit dem beiliegenden
Befestigungsset und etwas Silikon plan auf dem Schacht
4
befestigen.
•
Abdeckhaube (11) über das Endstück (6) schieben bis
2
sie an der Abdeckplatte (10) ansteht.
•
Der Überstand des Endstücks (6) gegenüber der
9
montierten Abdeckhaube (11) muss mindestens 40mm
betragen.
•
Die Schachtbelüftung ist durch die Ausbildung der
1 Belüftungsrippen unter der Abdeckhaube (11)
automatisch immer gegeben.
•
Liegt direkt neben dem PP-Kamin ein Kaminrohr mit
Festbrennstoffbetrieb in der gleichen Fanggruppe, ist
unbedingt die Kopfausbildung in Edelstahl auszuführen.
08/2013
