IR-Handsender Bedienungsanleitung
Nr. 24.655.0102
Allgemeines
Es besteht die Möglichkeit, 12 Adressen sowie einen Zentral-
befehl mit dem Handsender zu senden. Der WKS-IR-
Empfänger kann bis zu 10 verschiedene Adressen aufnehmen.
Somit ist auch eine Gruppenbildung möglich.

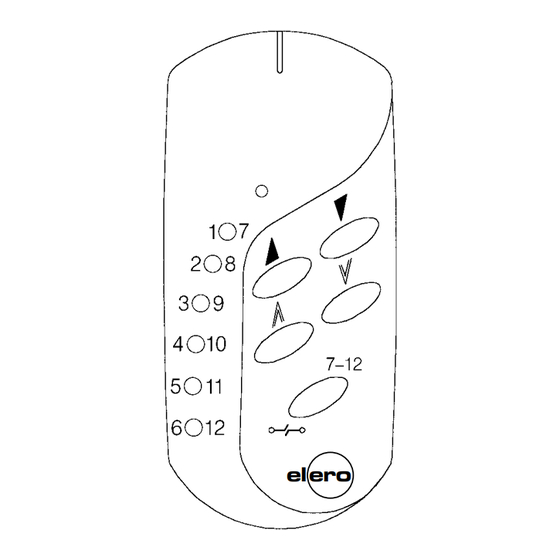

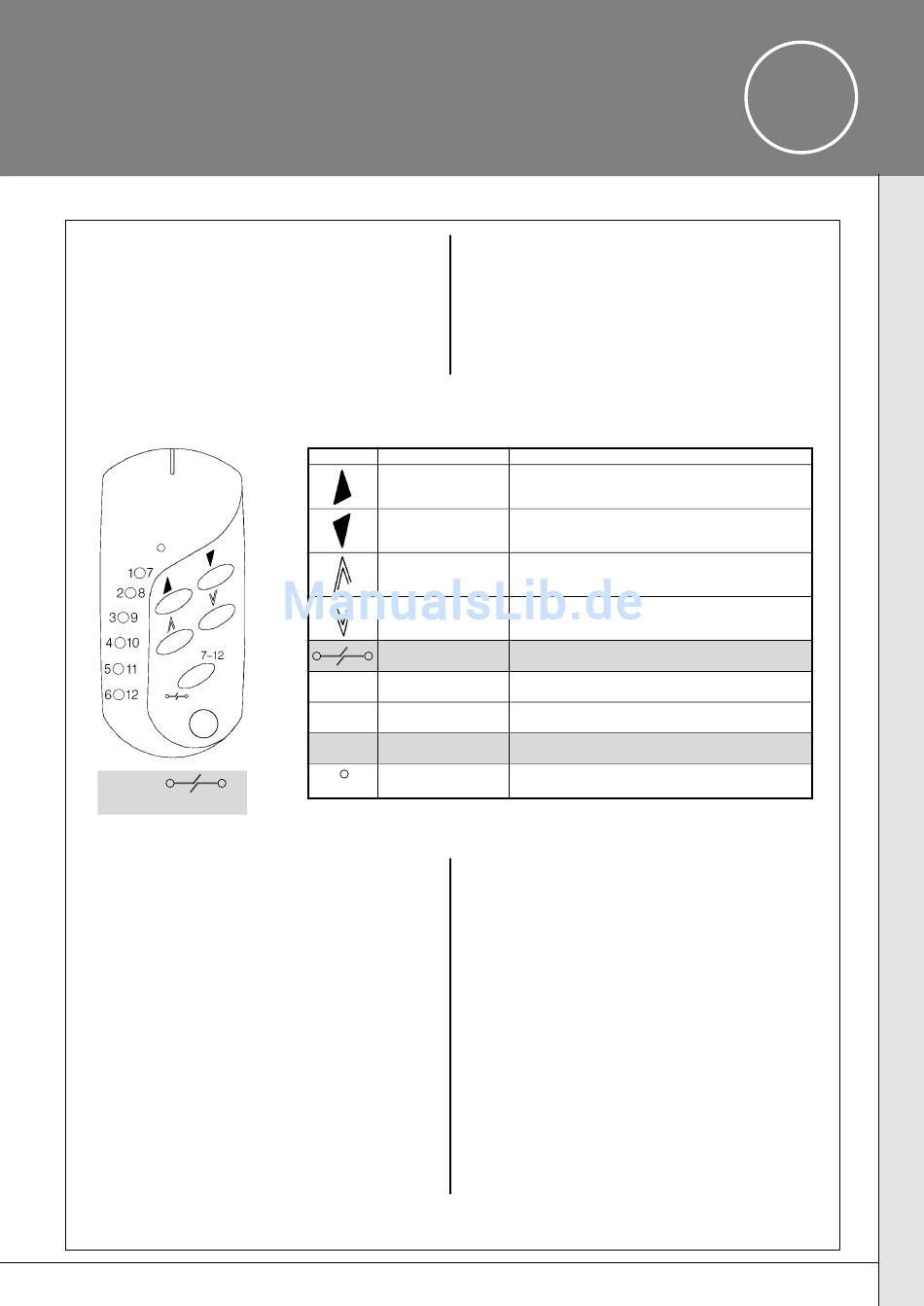

Anzeige und Tastenerklärung
elero
7–12 und
gleiche Taste
Einlernen von Adressen
1.) Gewünschte Adressentaste am Handsender 1–6 oder 7-12
drücken.
2.) [Auf]- und [Auto]-Taste am WKS-IR gleichzeitig drücken
und gedrückt halten.
3.) Auf- oder Ab-Taste des Handsenders drücken, die erfolg-
reiche Speicherung wird durch kurzes Aufleuchten der roten
LED am WKS-IR angezeigt.
4.) Auf- und Auto-Taste am WKS-IR loslassen.
Bedienen des Handsenders nach der
Programmierung
1.) Zentralbefehl: Durch Betätigen der Taste [AUF], [AB],
[AUF/STOP] oder [AB/STOP] (alle Antriebe fahren nun in die
vorgegebene Richtung).
2.) Einzel- bzw. Gruppenbefehle: Durch Betätigen einer der
Tasten [1–6] (Auswahl) und der anschließenden Betätigung
Technische Daten
Reichweite:
Sendefrequenz:
Batterien:
Maße:
Zeichen Beschreibung
Auf
Ab
Auf / Stop
Ab / Stop
Unterbrechung
1 Auswahl 1
2–6 Auswahl 2–6
7–12 Auswahl 7–12
LED
der Taste [AUF], [AB], [AUF/STOP] oder [AB/STOP], bzw.
drücken der Umschalttaste [7–12], danach durch Betätigen
einer der Tasten [7] bis [12] (Auswahl) und der anschließenden
Betätigung (während die LED leuchtet) der Taste [AUF], [AB],
[AUF/STOP] oder [AB/STOP] (alle Antriebe, die diesem Befehl
zugewiesen wurden, fahren nun in die vorgegebene
Richtung).
Löschen der eingelernten Adressen
Am Steuergerät WKS-IR wird durch gleichzeitiges Betätigen
der Tasten [AUTO AUS/EIN] und [AB] (ca. 3 Sekunden) der
Löschvorgang aktiviert, dabei werden alle eingelernten
Adressen (Gruppenbefehle und Einzelbefehle) gelöscht. Dies
wird durch kurzes Aufleuchten der roten bzw. grünen LED
angezeigt.
Der Zentralbefehl bleibt erhalten.
elero
WKS-IR = ca. 20–25 m
IR-90 = ca. 11 m
WKS-IR = 38 kHz
IR-90 = 455 kHz
2 Stück (LR03 1,5 V AAA)
L = 1 19 mm
B = 57 mm
H = 24 mm
Funktion
Auffahrt mit sofortiger Selbsthaltung
Abfahrt mit sofortiger Selbsthaltung
Auffahrt solange Taste gedrückt
Abfahrt solange Taste gedrückt
Unterbrechung der zuvor ausgewählten Funktion
Nur Einzel 1 / Gruppe 1 führt anschließende
Befehle aus
Gleich wie unter Auswahl 1, nur mit Einzel 2 /
Gruppe 2 usw.
Gleiche Funktion wie bei Auswahl 1–6. Zuvor muß
jedoch die Modustaste 7–12 betätigt werden
Grünes Blinken: WKS-IR
Rotes Blinken: IR-90 und IR-90 Taster
