BEDIENUNGSANLEITUNG

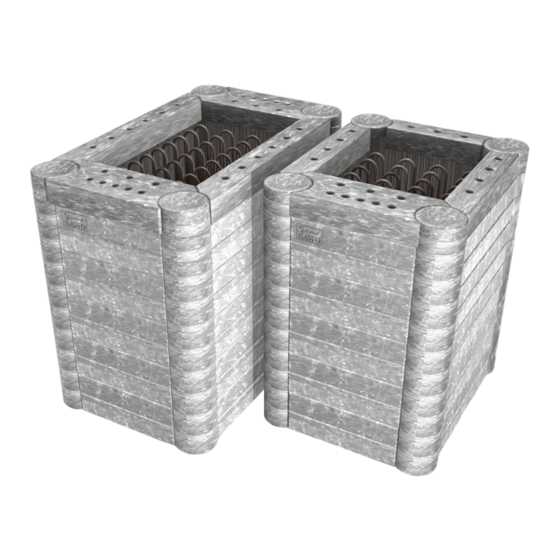

Nimbus Combi
NIMC-90N
Super Nimbus Combi
NIMC-150N
Wir gratulieren Ihnen zum Kauf Ihres SAWO-Heiz-/Verdampferofens. Bevor
Sie das Gerät benutzen, lesen Sie sich bitte die Bedienungsanleitung
sorgfältig durch.
Der Temperatursensor muss über dem Saunaofen angebracht sein. Weitere
Informationen entnehmen Sie bitte der Bedienungsanleitung für die
externe Steuereinheit.
15.0 kW
18.0 kW
ELEKTRISCHER
SAUNAHEIZER/VERDAMPFER
NIMC-105N
NIMC-120N
NIMC-180N
9.0 kW
10.5 kW
12.0 kW
Nicht zur Verwendung in den USA, Kanada und Mexiko bestimmt.
DEUTSCH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sawo Nimbus Combi NIMC-90N
Inhaltszusammenfassung für Sawo Nimbus Combi NIMC-90N
- Seite 1 NIMC-120N Super Nimbus Combi NIMC-150N NIMC-180N Wir gratulieren Ihnen zum Kauf Ihres SAWO-Heiz-/Verdampferofens. Bevor Sie das Gerät benutzen, lesen Sie sich bitte die Bedienungsanleitung sorgfältig durch. Der Temperatursensor muss über dem Saunaofen angebracht sein. Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung für die externe Steuereinheit.
-
Seite 2: Inhaltsverzeichnis
1. Einführung Inhalt 1.1. Nimbus Combi / Super Nimbus Combi 1. Einführung 1.1 Nimbus Combi/ Super Nimbus Combi 2. Montage- und Installationsanleitung 2.1 Zusammenbau/Montage Ein Kombigerät aus Ofen und Verdampfer mit Duftbecken, aufgrund 2.1.1 Einlegen der Specksteine in den Saunaofen seines patentrechtlich geschützten Wasserstandsmeldesystems 2.1.2 Entleeren wahrscheinlich der zuverlässigste Verdampfer am Markt. -
Seite 3: Montage- Und Installationsanleitung
2.1.2 Entleeren Die darunter befindlichen 2. Montage- und Installationsanleitung Abb. 2 Steine abschrauben, um Der Kugelhahn ist unter Zugang auf das Ventil zu dem Verdampferbehälter 2.1. Zusammenbau/Montage haben. angeordnet. Siehe unten stehende 2.1.1 Einlegen der Specksteine in den Saunaofen Abbildung. Vor der Erstbenutzung des Saunaofens und noch einige Male danach sollten die Specksteine mit Entfernen Sie die Steine an Wasser gereinigt werden, um Schmutz- oder Staubpartikel zu entfernen, die bei der anfänglichen... -
Seite 4: Installation
Abb. 5 Mindestsicherheitsabstände 2.2. Installation 2.2.1 Montage des Kombiofens Es wird empfohlen, den Kombiofen auf dem Boden, so nah wie möglich an der Eingangstür aufzustellen. Zur Gewährleistung der Sicherheit und zu praktischen Zwecken sind die minimalen Sicherheitsabstände einzuhalten, siehe Abb. 5. Beachten Sie die in Abb. 11 (Technische Daten) angegebene Kubikmenge. Nicht mehr als einen Saunaofen pro Saunakabine installieren, es sei denn, es wird ein doppeltes Ofenmodell installiert. -
Seite 5: Elektrische Verdrahtung Und Installation
2.2.2 Elektrische Verdrahtung und Installation Die Installation des Kombiofens darf nur von einem Elektroinstallateur vorgenommen werden, damit Super Nimbus Combi 15,0 kW die Sicherheit des Ofens und die Ausfallsicherheit der elektrischen Anschlüsse gewährleistet ist. Die Installation muss unter Einhaltung der entsprechenden landesspezifischen Vorschriften und Bestimmungen vorgenommen werden, damit die Sicherheit des Ofens und die Ausfallsicherheit der elektrischen Anschlüsse gewährleistet ist. -
Seite 6: Automatische Nachfüllung
Automatische Nachfüllung Super Savonia Combi 15,0 kw Savonia Combi 9,0 kw Terminal 1 Terminal 2 9 Kw 6 Kw T 1 & T 2 T erminal 1 T erminal 2 9,0 kw 9,0 kw (R 2,R 3&R4) T emperature R egulator (H#) Sauna Heating E lement (L ) T emperature L imiter (Hs) E vaporator Heating E lement Savonia Combi 10,5 kw... -
Seite 7: Anordnung Der Sensoren
HINWEIS: Der Saunaofen darf nicht ohne Steine verwendet werden – Brandgefahr! Nur Zum Benässen der Steine nur sauberes Haushalts-Leitungswasser benutzen. von SAWO empfohlene Steine verwenden. Die Verwendung anderer Steine kann die Kein hartes, eisenhaltiges oder chlorhaltiges Wasser verwenden. Beschädigung der Heizelemente verursachen und zieht den Verlust Ihrer Hartes Wasser verursacht weiße Ablagerungen auf den Steinen und auf der Ofenfläche, außerdem... -
Seite 8: Verwendung Des Verdampfers Mit Manueller Nachfüllung
Lebensdauer der Heizplatte des Verdampfers verkürzt würde. Es lässt sich nicht vermeiden, dass sich Unreinheiten des Wassers (z.B. Kalk) an den Wänden des Wassertanks ablagern. Zum Entkalken empfiehlt SAWO für Küchengeräte (z.B. für Kaffeemaschinen und Wasserkocher) ausgelegte Entkalkungsmittel. Diese Mittel sind so anzuwenden, wie vom jeweiligen Hersteller angegeben. -
Seite 9: Sicherheitsvorkehrungen
4. Sicherheitsvorkehrungen 7. Ersatzteile Nicht zu viel Wasser auf die Steine gießen. Jeweils eine bis drei Schöpfkellen Aufgusswasser Nimbus Combi und Super Nimbus Combi reichen aus, um eine angenehme Saunaatmosphäre zu schaffen. Den Wassertank nicht randvoll füllen, um das Überlaufen von kochendem Wasser zu vermeiden. Nach dem Ablassen des Wassers und während der Installation bzw. -
Seite 10: Die Saunakabine
8. Die Saunakabine 8.5. Hygiene in der Saunakabine Bei einem Saunabesuch sind die folgenden Grundlagen der persönlichen Hygiene einzuhalten: 8.1. Die wichtigsten Saunaregeln Legen Sie stets ein kleines Badetuch unter, auf das Sie sich in der Sauna setzen oder legen, damit Der Saunagenuss, als eines der ältesten Entspannungsmethoden, ist eine absolut einfache Sache –...
