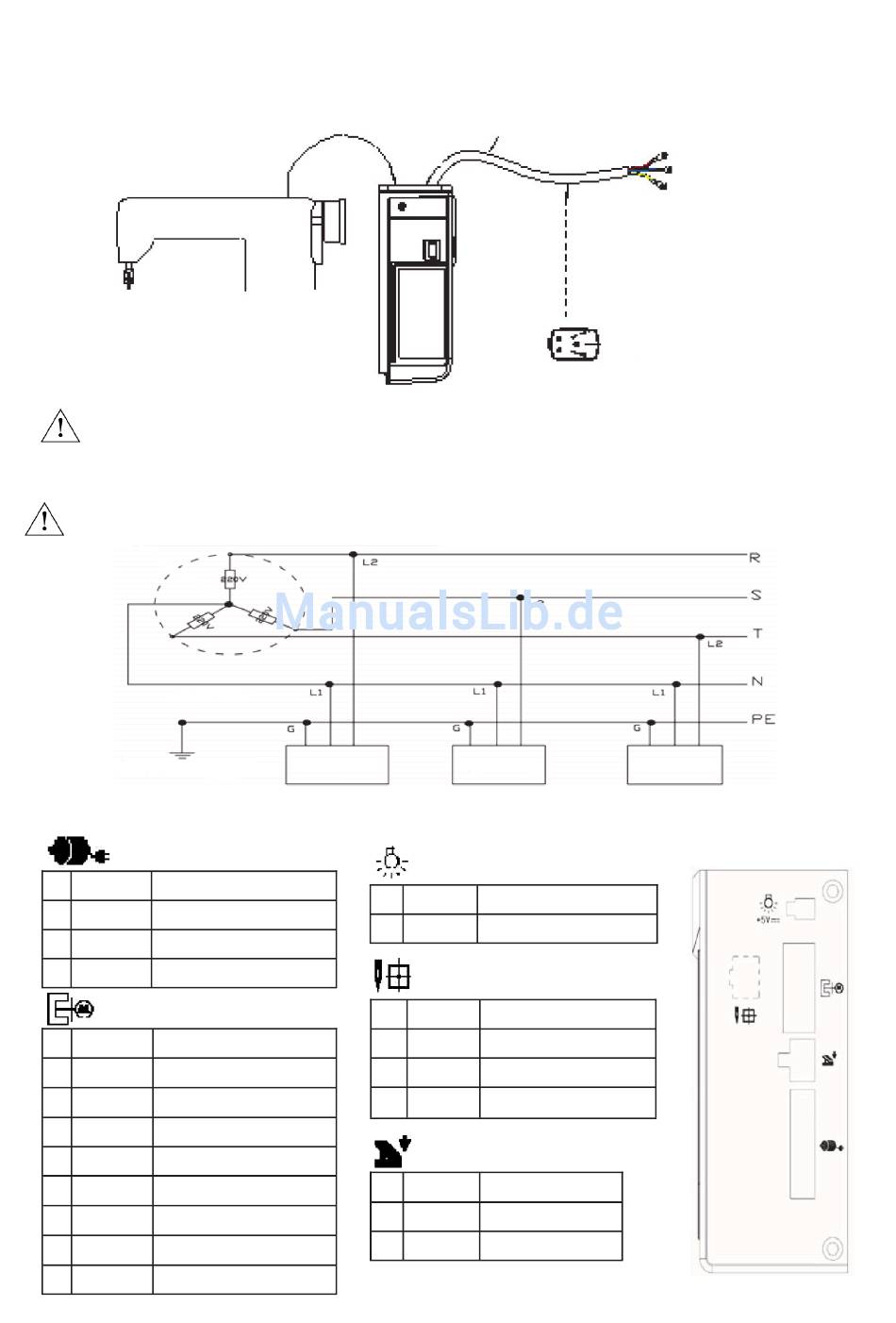

3. Stromanschluss und Erdung

Schutzleiter (grün / gelb) muss geerdet werden. Während des Anschließens vom Stromkabel benutzen Sie
den entsprechenden Stecker (mit Erdung). Schließen Sie den Stromkabel entsprechend der Abbildung an.
Prüfen Sie, ob der Strom-, Signal- und Erdungskabel nicht verknotet sind und sich nicht zu nah an dem Keilriemen
und der Riemenscheibe befinden (zur Sicherheit muss ein Abstand von mind. 3 cm gehalten werden).
Anschlussschema für den Steuerungskasten für 3-Phasen-Stromversorgung 380V
Für den Anschluss von diesem Motor ist eine Steckdose mit Nullleiter (Erdung) notwendig.
Neutral
Erdung
4. Erläuterung der Anschlüsse in dem Steuerkasten
Stromversorgung
1 Erdung Neutral
2 Motor-A Phase A
3 Motor-B Phase B
4 Motor-C Phase C
Enkoder
1 VCC +5v
2 ECNA+ Enkoder A
3 ECNB+ Enkoder B
4 UP+ Nadel in der oberen Position
5 GND 5v Erdung
6 HALLC Hall-C
7 HALLA Hall-A
8 HALLB Hall-B
9 DN+ Nadel in der unteren Position
18
Grün oder gelb
Kasten
Kasten
Steckerkabel
Stecker
Kasten
Lampe
1 VDD-L +
2 GND- -
Synchronizer
1 GND 5v GND
2 VCC +5v
Input Input
3
4 UP+ Nadel in der oberen Position
Pedal
1 Pedal Signal des Pedals
2 GND 5v GND
3 +5v +5v
Texi Power 550 S / 750 S
Braun AC220 V
Blau neutral
Grün / Gelb – Erdung
Braun AC220 V
Grün / Gelb – Erdung
Blau neutral
Kasten
