Betriebsanleitung Falzmaschine TF MASTER-A
4

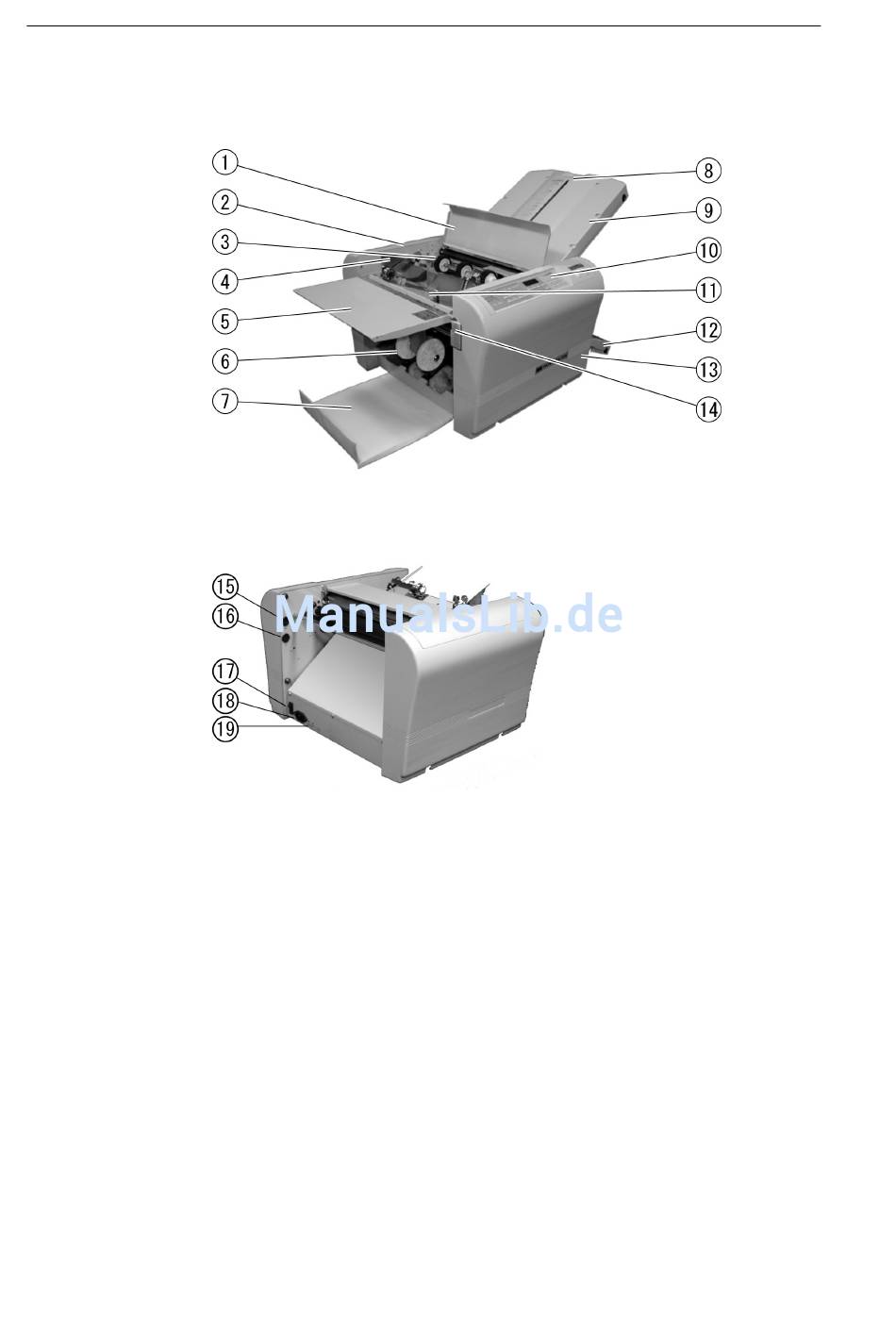

Maschinenteile

[1] Abdeckung Einzug
[2] Linke Abdeckung
[3] Einzugsrollen
[4] Papierführung
[5] Verlängerung Anlagetisch
[6] Auslagerollen
[7] Auslagetisch
[8] Feineinstellung Falzanschlag
[9] Falztasche 1
[10] Bedienfeld
6
[11] Papieranlagetisch
[12] Falztasche 2
[13] Rechte Abdeckung
[14] Hebel Anlagetisch (nur TF MASTER-A)
[15] Buchse Falztasche 1
[16] Buchse Falztasche 2
[17] Ein/Aus Schalter
[18] Buchse Netzanschluss
[19] Schutzschalter
