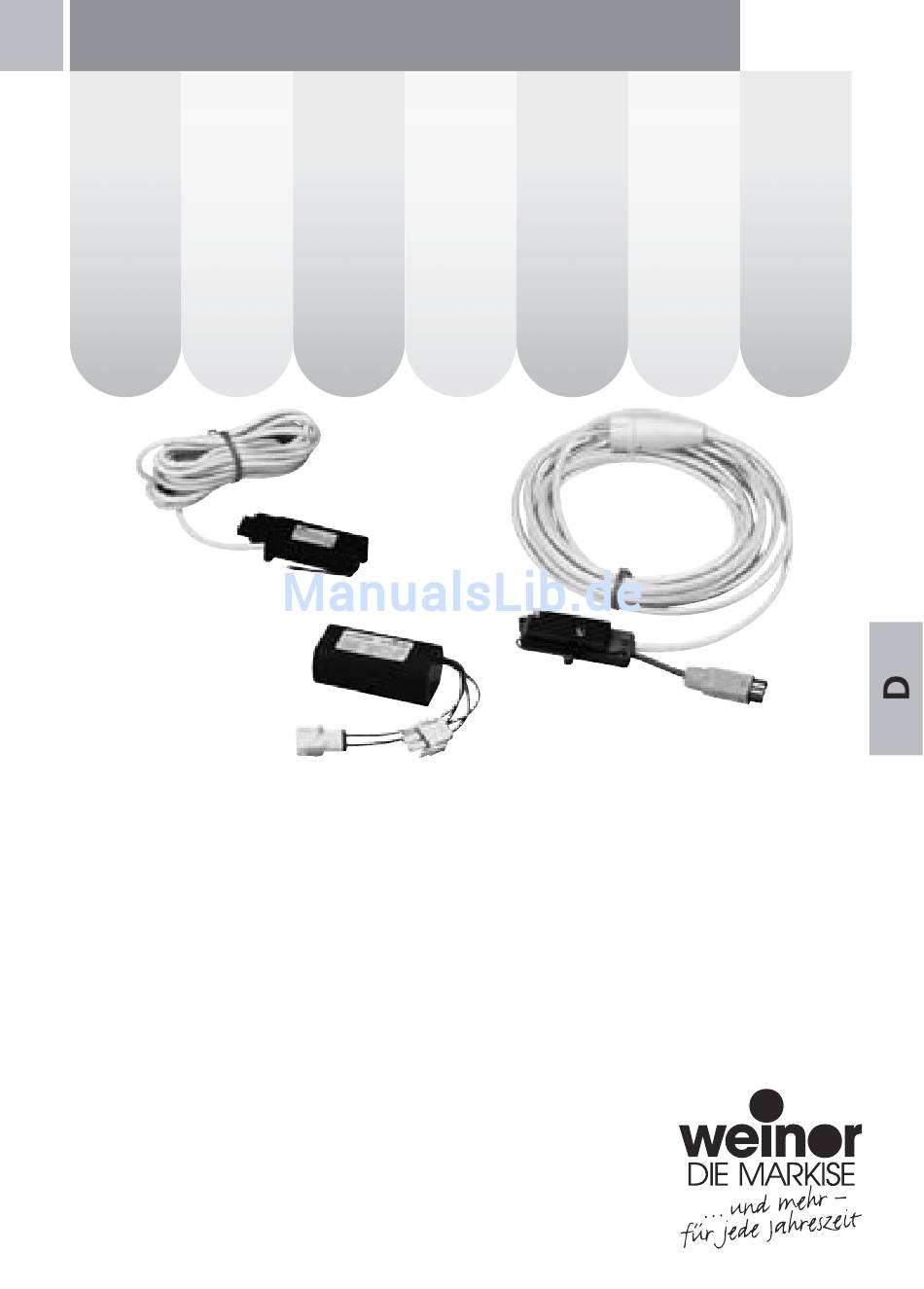

Bedienungs- und Montageanleitung
WeiTronic Combio-868 MA
WeiTronic Combio-868 LD
WeiTronic Combio-868 HD
Combio-868 MA
Combio-868 LD
Combio-868 HD
Achtung:
Eingelernte WeiTronic Funkempfänger nicht vertauschen! Empfänger
immer mit zugehörigem Sonnenschutz entsprechend Positionsbe-
schriftung einsetzen. Ansonsten stimmen Kanalzuordnung und eventuell
Drehrichtung der Motoren nicht.
Wichtige Hinweise für den Fachhändler!
Vor der Montage und Inbetriebnahme bitte ganz durchlesen!
Die Anleitung muss beim Endverbraucher verbleiben!
Stand: März 2006
www.weinor.de
