OEG DKS - classic Bedienungsanleitung
Verwandte Anleitungen für OEG DKS - classic
Inhaltszusammenfassung für OEG DKS - classic

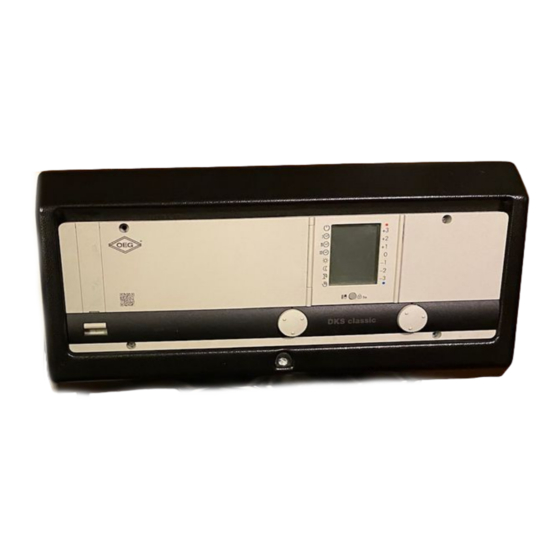

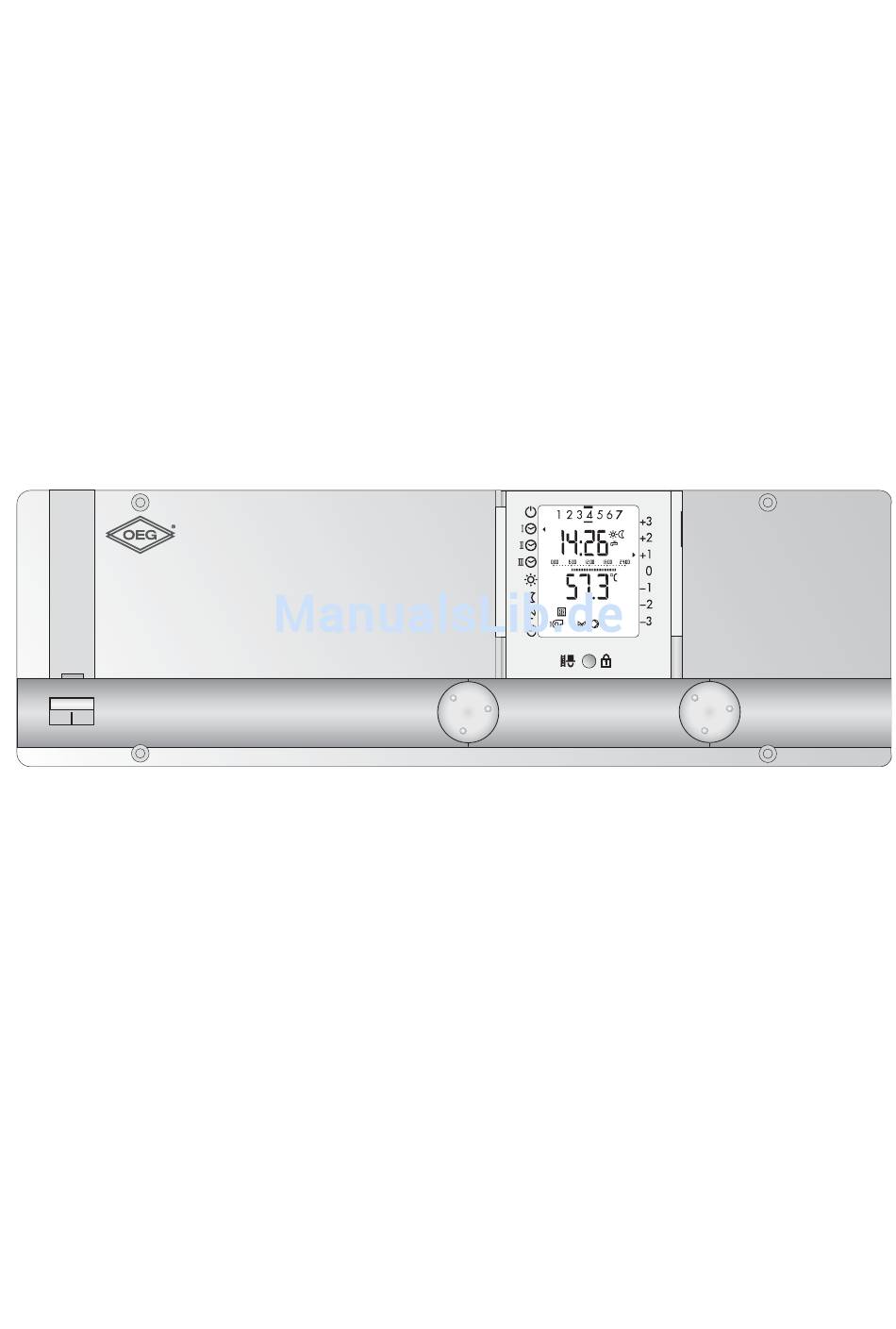

- Seite 1 Kesselschaltfeld DKS - classic DKS - expert DKS expert DKS expert Bedienungsanleitung Dok. Nr. 112815 31/2011...
- Seite 2 Bedienungsanleitung DKS - classic DKS - expert Sehr geehrte Leserin, sehr geehrter Leser Dieser Heizungsregler ist ein modernes Gerät mit Funktionen, um eine Heizungs- anlage optimal zu betreiben und ein Höchstmass an Komfort zu bieten. Die meisten der notwendigen Einstellungen werden einmal bei der Inbetriebnah- me durch Fachpersonal vorgenommen.
-
Seite 3: Bedienelemente
Bedienungsanleitung DKS - classic DKS - expert BEDIENELEMENTE: Funktion in der 1. Bedienebene (geschlossene Frontblende) Umschalttaste D je nach Reglertyp Heizkreis/Wärme- erzeuger DKS expert DKS expert Wahlknopf A Einstellknopf B Betriebsarten Raumtemperatur wählen Heizbetrieb an- passen Taste C Kaminfegerfunktion Bediensperre Funktion in der 2. - Seite 4 Bedienungsanleitung DKS - classic DKS - expert Übersicht über die Anzeigen Die Abbildung zeigt eine typische Anzeige im Heizbetrieb (Blende geschlossen, 1. Bedienebene). Uhrzeit und Wochentag Cursor markiert Cursor markiert ge- gewählte wählte Betriebsart Behaglichkeit aktuelle Betriebsart Warmwasser- bereitung frei...
-
Seite 5: Inhaltsverzeichnis
Bedienungsanleitung DKS - classic DKS - expert Inhaltsverzeichnis Sicherheitsvorschriften ........7 Ihr Heizungsregler . - Seite 6 Bedienungsanleitung DKS - classic DKS - expert 4.15.2 Abfrage und ändern des eigenen Uhrenprogrammes Warmwasser ..........30 4.16 Uhrenprogramm Zirkulationspumpe einstellen P1 .
-
Seite 7: Sicherheitsvorschriften
Bedienungsanleitung DKS - classic DKS - expert Sicherheitsvorschriften Bestimmungsgemässe Verwendung Der vorliegende Heizungsregler ist ein modernes, elektronisches Gerät. Das Gerät entspricht folgenden EU-Richtlinien: • 73/23/EWG "Niederspannungsrichtlinie" • 89/336/EWG "EMV-Richtlinie", einschliesslich Änderungsrichtlinie bis 93/86/EWG Das Gerät ist für den Einsatz zusammen mit einer Heizungseinrichtung entspre- chend den Spezifikationen des System-Anbieters bestimmt. -
Seite 8: Ihr Heizungsregler
Bedienungsanleitung DKS - classic DKS - expert Ihr Heizungsregler Was kann der Heizungsregler Richtig programmiert, stellt das Gerät im Zusammenwirken mit einer entsprechen- den Heizungseinrichtung sicher, dass während den programmierten Zeiten auf die gewünschten Temperaturen geheizt wird. Die zur Verfügung stehenden Wärme- erzeuger (unterschiedliche Energieformen) werden umweltschonend und effizient entsprechend dem benötigten Wärmebedarf genutzt. -
Seite 9: Bedienelemente, Anzeigen Und Funktionen
Bedienungsanleitung DKS - classic DKS - expert Bedienelemente, Anzeigen und Funktionen DKS expert DKS expert Sicherung: befindet sich hinter der Abdeckung und schützt die Regelung vor Kurzschluss und Überstrom. Auswechseln nach Öffnen der Abdeckung. Löst die Sicherung mehrfach aus, verständigen Sie Ihren Hei-... -
Seite 10: Erste Bedienebene
Bedienungsanleitung DKS - classic DKS - expert Erste Bedienebene Heizkreis und Wärmeerzeuger wählen (je nach Reglertyp) Jedes mal bevor eine Funktion ausgeführt werden kann muss der zutreffende Heizkreis/Wärmeerzeuger gewählt werden. Je nach Auswahl scheint die Um- schalttaste "grün" oder "rot":... -
Seite 11: Betriebsart Wählen
Bedienungsanleitung DKS - classic DKS - expert Betriebsart wählen Einstellen mit dem Drehknopf Der Cursor links im Display zeigt auf die angewählte Betriebsart, welche sofort nach dem Anwählen aktiv ist. Erläuterung Symbol Betriebsart gemäss Dauernd Dauernd Dauernd Dauernd Uhrenpro- heizen... -
Seite 12: Raumtemperatur Heizbetrieb Anpassen
Bedienungsanleitung DKS - classic DKS - expert Raumtemperatur Heizbetrieb anpassen Bedienschritt Bedienung Anzeige Raumtemperatur erhöhen Beispiel: +1.5 °C Raumtemperatur vermindern Beispiel: - 3.0 °C (Sparen, Abwesenheit) Die Cursore rechts im Display zeigen die eingestellte Anpassung für Raumtempe- ratur Heizbetrieb . Die Einstellung ist sofort gültig. -
Seite 13: Emissionsmessung (Schornsteinfeger)
Bedienungsanleitung DKS - classic DKS - expert Emissionsmessung (Schornsteinfeger) Bedienschritt Bedienung Anzeige Emissionsmessung aktivieren 5 Sekunden Standardanzeige Emissionsmessung deaktivieren 1. Ebene erscheint 5 Sekunden Hinweis: Nach Aktivierung der Funktion regelt der Wärmeerzeuger nach der ein- gestellten Maximaltemperatur. Der Betrieb für die Emissionsmessung ist auf 20 Minuten begrenzt. -
Seite 14: Einstellungen 2. Bedienebene (Blende Geöffnet)
Bedienungsanleitung DKS - classic DKS - expert Einstellungen 2. Bedienebene (Blende geöffnet) Unsachgemässe Veränderungen können Fehlverhalten der Heizungs- anlage oder eine Beeinträchtigung der Lebensdauer zur Folge haben. Sym- Einstellfunktion Uhrzeit einstellen; Seite 16 aktuell * Datum einstellen; Seite 17 M/T/J... -
Seite 15: Partyfunktion Einschalten
Bedienungsanleitung DKS - classic DKS - expert Sym- Einstellfunktion Ferienprogramm; Seite 31 Serviceebene Zutrittscode nur für Fachpersonal Partyfunktion einschalten; Seite 15 Ein aktives Ferienprogramm wird gelöscht Startet den Regler neu. Es werden keine Einstellungen verändert! RESET • Istwert in die Standardanzeige übernehmen; Seite 23 •... -
Seite 16: Uhrzeit Einstellen
Bedienungsanleitung DKS - classic DKS - expert Uhrzeit einstellen Bedienschritt Bedienung Anzeige Funktion anwählen Uhrzeit einstellen Stunden Minuten Andere Funktion wählen Es erscheint die ge- oder Blende schliessen wählte Funktion oder Die Einstellung ist gespeichert die Standardanzeige Hinweis: Die Umstellung Sommerzeit/Winterzeit erfolgt jeweils am letzten Sonntag im März sowie im Oktober. -
Seite 17: Datum Einstellen
Bedienungsanleitung DKS - classic DKS - expert Datum einstellen Es ist ein Kalenderprogramm vorhanden, welches bis zum Jahr 2099 program- miert ist. Die Schaltjahre sind darin berücksichtigt. Bedienschritt Bedienung Anzeige Wochentag Datum anwählen Monat Beispiel: 28. Oktober 2011 Jahr Datum einstellen Beispiel: 08. -
Seite 18: Raumtemperatur Absenkbetrieb Einstellen
Bedienungsanleitung DKS - classic DKS - expert Raumtemperatur Absenkbetrieb einstellen Bedienschritt Bedienung Anzeige Funktion anwählen Raumtemperatur Absenkbetrieb ein- stellen Beispiel: Absenkbetrieb 18.0 °C Andere Funktion wählen Es erscheint die oder Blende schliessen gewählte Funktion oder Die Einstellung ist gespeichert die Standardanzeige... -
Seite 19: Heizkurve Anpassen
Bedienungsanleitung DKS - classic DKS - expert Heizkurve anpassen Bedienschritt Bedienung Anzeige Funktion anwählen Heizkurve einstellen Beispiel: Heizkurve 1.2 Andere Funktion wählen Es erscheint die oder Blende schliessen gewählte Funktion oder Die Einstellung ist gespeichert die Standardanzeige Aufgrund der Raumtemperaturabweichung bei der jeweiligen Aussentemperatur sind die Anpassungen wie folgt durchzuführen:... -
Seite 20: Maximale Vorlauftemperatur Einstellen
Bedienungsanleitung DKS - classic DKS - expert Maximale Vorlauftemperatur einstellen Bedienschritt Bedienung Anzeige Funktion anwählen Maximale Vorlauftemperatur einstellen Beispiel: Max Vorlauftemperatur 55.0 °C Andere Funktion wählen Es erscheint die oder Blende schliessen gewählte Funktion oder Die Einstellung ist gespeichert die Standardanzeige Die Vorlauftemperatur wird auf den eingestellten Wert begrenzt. -
Seite 21: Anzeige Der Reglerausgänge
Bedienungsanleitung DKS - classic DKS - expert 4.10 Anzeige der Reglerausgänge Entsprechend der Betriebsart werden im Display die Ausgangsfunktionen ange- zeigt, siehe "Übersicht über die Anzeigen", Seite 4. DKS - classic DKS - expert Bezeichnung Symbol Heizkreis/Wärmeerzeuger (1=grün; 2=rot) grün... -
Seite 22: Temperaturen Und Daten Abfragen
Bedienungsanleitung DKS - classic DKS - expert 4.11 Temperaturen und Daten abfragen Bedienschritt Bedienung Anzeige Heizkreis oder Wärmeerzeuger wählen (falls freigegeben gem. Einsteller 7-0) DKS expert KS expert Funktion wählen Temperaturen und Daten abfragen Beispiel: Aussentemperatur 2.3 °C Istwerte abfragen... -
Seite 23: Soll- Und Istwerte
Bedienungsanleitung DKS - classic DKS - expert 4.11.1 Soll- und Istwerte Istwert = Messwert Sollwert = Regelwert (Einstellknopf B schnell drehen) Die Istwert-Abfrage ermöglicht die Temperaturfühlerprüfung Symbol Bezeichnung Taste Abk. Anzeige Vorlauftemperatur WEZ 1 grün TK 1 °C Warmwassertemperatur °C Raumtemperatur 1 grün... -
Seite 24: Standard-Uhrenprogramme (Werkseinstellung)
Bedienungsanleitung DKS - classic DKS - expert 4.13 Standard-Uhrenprogramme (Werkseinstellung) P1 = Programm 1, Wohnhaus Normalprogramm Tagesblöcke Heizung und (Warmwasser) Notiz Notiz Wochentage Markierte Tage Mo-Fr 06.00 (05.00) 22.00 Sa-So 07.00 (06.00) 23.00 P2 = Programm 2, Wohnhaus mit Absenkung während der Arbeitstage Tagesblöcke... -
Seite 25: Zusammenwirken Des Standard- Und Eigenen Uhrenprogrammes Warmwasser (Beispiel)
Bedienungsanleitung DKS - classic DKS - expert P1 = Uhrenprogramm Zirkulationspumpe Tagesblöcke Zirkulationspumpe Notiz Notiz Wochentage Mo-So 06.00 08.00 Mo-So 11.30 13.30 Mo-So 17.00 21.00 Hinweis: = Eingestellter Belegungsbeginn (Heizbeginn gemäss Einsteller 3-6). Das Uhrenprogramm Warmwasser (gekoppelt) beginnt immer 1 Stunde vor dem eingestellten Uhrenprogramm Heizung. -
Seite 26: Zurückladen Von Standardprogrammen
Bedienungsanleitung DKS - classic DKS - expert 4.13.2 Zurückladen von Standardprogrammen Die werkseitig programmierten Standardprogramme können jederzeit zurück- geladen werden, siehe "4.13 Standard-Uhrenprogramme (Werkseinstellung)", Seite 24. Bedienschritt Bedienung Anzeige Blende öffnen Funktion wählen Programm P1 bis P3 wählen Beispiel: Programm P3... -
Seite 27: Uhrenprogramm Heizung/Warmwasser Einstellen
Bedienungsanleitung DKS - classic DKS - expert 4.14 Uhrenprogramm Heizung/Warmwasser einstellen Die programmierten Zeiten (Belegungszeiten) beziehen sich immer auf den Heiz- betrieb. Die Warmwasserbereitung erfolgt parallel dazu, die Einschaltzeit ist im- mer eine Stunde früher. 4.14.1 Abfrage des Uhrenprogrammes Heizung/Warmwasser... - Seite 28 Bedienungsanleitung DKS - classic DKS - expert Bedienschritt Bedienung Anzeige Änderung aktivieren Beispiel: Programm P3 Tag,- Tagblock, und Zeitpunkt für den Beginn der Änderung wählen Schnelles Drehen beschleunigt die Wahl Zwischen Absenkperiode und Heizperiode wechseln Heizperiode programmieren Schwarze Segmente werden hinzu- gefügt...
-
Seite 29: Eigenes Uhrenprogramm Warmwasser P1
Bedienungsanleitung DKS - classic DKS - expert Bedienschritt Bedienung Anzeige Uhrenprogrammierung abschlies- oder Blende zu Hinweis: Die kürzeste einstellbare Zeitperiode für Heizbetrieb beträgt 30 Minuten. 4.15 Eigenes Uhrenprogramm Warmwasser Hinweis: Es steht nur das Programm P1 zur Wahl. 4.15.1 Uhrenprogramm Warmwasser vom Standard-Uhrenprogramm Heizen lösen... -
Seite 30: Abfrage Und Ändern Des Eigenen Uhrenprogrammes Warmwasser
Bedienungsanleitung DKS - classic DKS - expert Bedienschritt Bedienung Anzeige off = Warmwasserbereitung "AUS" oder eigen erstelltes Uhrenprogramm Warmwasserbereitung aktiv Hinweis: Ist das eigene Uhrenprogramm Warmwasser nicht gelöst, überschnei- det es sich mit dem Standard Uhrenprogramm (Warmwasser) und beide sind aktiv. -
Seite 31: Ferienprogramm
Bedienungsanleitung DKS - classic DKS - expert 4.17 Ferienprogramm Mit dem Ferienprogramm wird nur auf Raumschutztemperatur (Einsteller 3-0) ge- heizt, die Warmwasserbereitung ist abgeschaltet. Eingestellt wird nur das Datum für das Ferienende. Das Ferienprogramm beginnt ab 24:00 Uhr am Tag seiner Einstellung. -
Seite 32: Ferienprogramm Abfragen/Ändern/Beenden
Bedienungsanleitung DKS - classic DKS - expert 4.17.2 Ferienprogramm abfragen/ändern/beenden Bedienschritt Bedienung Anzeige 1 Heizkreis wählen DKS expert KS expert abfragen: Funktion wählen Es erscheint direkt das Datum des Ferienendes ändern: Datum Ferienende verändern beenden: Mit Einstellknopf B nach links dre- hen bis "---"... -
Seite 33: Serviceebene
Bedienungsanleitung DKS - classic DKS - expert Serviceebene Betriebsdaten abfragen Die Betriebsstunden und Schaltzyklen der Brennerstufen sowie weitere Daten können abgefragt werden. Bedienschritt Bedienung Anzeige Wärmeerzeuger wählen (falls freigegeben gem. Einsteller 9-0) DKS expert KS expert Serviceebene wählen Funktion "dat" wählen... - Seite 34 Bedienungsanleitung DKS - classic DKS - expert Betriebsdaten Taste D Einheit Laufzeit Brenner 1. Stufe grün Schalthäufigkeit Brenner 1. Stufe grün Dok. Nr. 112815 31/2011...
-
Seite 35: Einstellebene 3
Bedienungsanleitung DKS - classic DKS - expert Einstellebene 3 Diese Einstellebene ist nur für den Fachmann bestimmt. Bedienschritt Bedienung Anzeige Heizkreis wählen (falls freigegeben gem. Einsteller 7-0) DKS expert KS expert Serviceebene wählen Funktion ist nur für den Heizungs- fachmann bestimmt! Andere Funktion wählen... -
Seite 36: Error-Meldungen
Bedienungsanleitung DKS - classic DKS - expert Error-Meldungen 5.3.1 Allgemein Bei einer Störung wird die Displayhinterleuchtung eingeschaltet. In der Ebene 1 (Frontklappe geschlossen) erscheint anstelle der Uhrzeit die Anzeige "Er 1...8", anstelle der gewählten Temperatur eine Störungsnummer "00 bis 99" oder "---". -
Seite 37: Begriffserklärung
Bedienungsanleitung DKS - classic DKS - expert Begriffserklärung Belegungsbeginn Der Belegungsbeginn ist der an der Schaltuhr programmierte Anfang der Belegungszeit. Belegungszeit Die Belegungszeit ist der Zeitbereich während dem die Anlage auf Normaltemperatur geheizt wird. Fachpersonalebenen Diese Einstellebenen sind dem Fachpersonal vorbehalten. Sie beinhalten Einstellgrössen zur Anpassung des Reglers an die... -
Seite 38: Index
Bedienungsanleitung DKS - classic DKS - expert Index Istwert in die Standardanzeige D übernehmen ......23 Abfrage des Uhrenprogrammes Hei- zung/Warmwasser ....27 Ändern des Uhrenprogrammes Hei- Maximale Vorlauftemperatur ..20 zung/Warmwasser ....27 Anzeige der Reglerausgänge ..21 Anzeigen ........9 Partyfunktion einschalten ..... - Seite 39 Bedienungsanleitung DKS - classic DKS - expert Zurückladen von Standardprogram- men ........26 Zusammenwirken des Standard- und eigenen Uhrenprogrammes Warmwasser ......25 Dok. Nr. 112815 31/2011...
- Seite 40 Vertrieb: OEG GmbH Industriestrasse 1 D - 31840 Hess. Oldendorf Fon: 00800/63436624 Fax: 00800/63432924 http://www.oeg.net e-mail: info@oeg.net...
