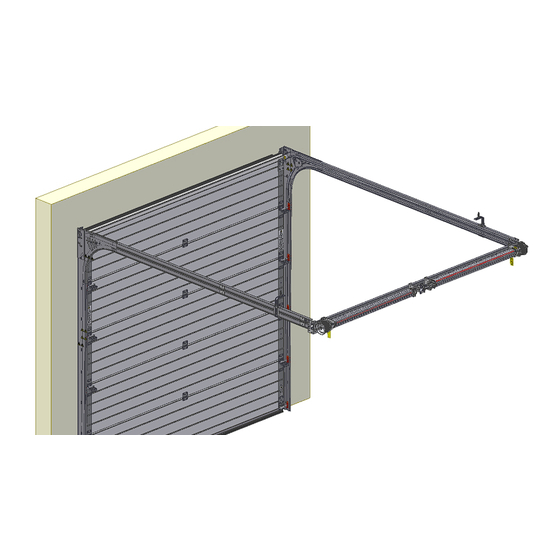

- Seite 1 March-09 RS70 Beschlagsatz für Garagen- Sektionaltore Einbaumaß 86mm, Federn hinten MONTAGE/ WARTUNG/ BENUTZUNG © All rights reserved. FlexiForce® 2009 RS70 manual DE 2009 www.flexiforce.com...
-
Seite 2: Achtung, Allgemeine Warnung
FlexiForce strebt eine 100 % korrekte Lieferung gemäß Bestellung an. Trotz aller Kontrollen können wir dies in der Praxis leider nicht immer verwirklichen. Um etwaige Unannehmlichkeiten für Sie und den Benutzer möglichst zu vermeiden, werden eventuelle Fehler so schnell wie möglich behoben. Bitte informieren Sie uns deshalb möglichst schnell über festgestellte Mängel (mit Erwähnung der Auftrags-... -
Seite 3: Empfehlte Zuschätzliche Anleitungen
SUPERCLICK®. Es gibt eine separate Anleitung für diese System. In dieser Anleitung, das SUPERCLICK® System ist gekennzeichnet mit dieser Abbildung: NB! FlexiForce empfehlt, um die ‘light’ Beschlagteilen zu verwenden für Garagentore. In dieser Anleitung haben wir nur ‚light’ Komponenten ausgewählt. -
Seite 4: Inhaltsverzeichnis
Werkzeuge für gute und schnelle Montage Verwendete Befestigungsmaterialen RS70 Systemumschreibung Montage senkrechte Schienensystem Montage waagerechte Schienensystem Montage Wellensystem Paneel <> Beschlag Montage Seilen & Torsionsfedern Fertigstellung des Tores Fakultativ: E-Antrieb Paneelmontage Problembehebung Demontage Sektionaltor Wartung und Austausch von Teilen RS70 manual DE 2009 www.flexiforce.com... -
Seite 5: Werkzeuge Für Gute Und Schnelle Montage
Max. torque 9,1Nm, Schlüssel 10 Max. torque 5,3Nm, Schlüssel 10 1071BC, Bolz M8x12, SuperClick® Schlossschraube NB! Befestigungsmaterialen für Montage an der Wand Max. torque 10Nm, Schlüssel 13 und Decke sind nicht inbegriffen in dieser Anleitung! RS70 manual DE 2009 www.flexiforce.com... -
Seite 6: Rs70 Systemumschreibung
RSV10uzw. Senkrechte Satz mit Schienen, seitliche Abdichtung und senkrechte Winkelprofil Min 86 RS70 : Draufsicht B = H – 70mm bei handbedient B = H – 0mm bei elektrischem Antrieb ( NB! Sehe Kapitel E-Antrieb!!!) RS70 manual DE 2009 www.flexiforce.com... -
Seite 7: Montage Senkrechte Schienensystem
March-09 MONTAGE SENKRECHTE SCHIENENSYSTEM RS70 manual DE 2009 www.flexiforce.com... -
Seite 8: Senkrechte Schienensatz
March-09 SENKRECHTE SCHIENENSATZ WAAGERECHTE SCHIENENSATZ MONTAGE UMLENKROLLESYSTEEM NB! Fakultative Montage RX80L/R und 570-80 Umlenkrolle. RS70 manual DE 2009 www.flexiforce.com... -
Seite 9: Verbindung Waagerechte Schienen
March-09 VERBINDUNG WAAGERECHTE SCHIENEN L = Lichtmaßbreite + 134mm AUFHANG WAAGERECHTE SCHIENE AN DECKE CLICK! RS70 manual DE 2009 www.flexiforce.com... -
Seite 10: Mitten Wellenaufhängung (2 Alternativen)
March-09 MONTAGE WELLENSYSTEM TOR B<3000mm Seiltrommeln Ohne Keilnut: FF4X8, FF400-8(S), FF0402 Mitten Wellenaufhängung Ohne Keilnut Rohrwelle Torsionsfedern Mit Federköpfe und Federbruchsicherungen MITTEN WELLENAUFHÄNGUNG (2 ALTERNATIVEN) USA-MINI 312R RS70 manual DE 2009 www.flexiforce.com... -
Seite 11: Montage Wellensystem
Mit Keilnut: FF-4-13, FF05NL12 uzw. Mitten Wellenaufhängung Mit Kupplung und 2 Lagerkonsolen (310CL/CR oder USA-MINI) Torsionsfedern Mit Federköpfe und Federbruchsicherungen Mit Keilnut Rohrwelle mit Keilnut MITTEN WELLENAUFHÄNGUNG (B>3000mm) Traditionelle Montage SuperClick® Montage Max 23 Nm RS70 manual DE 2009 www.flexiforce.com... -
Seite 12: Befestigung An Den Schienen
March-09 BEFESTIGUNG AN DEN SCHIENEN Traditionelle Montage SuperClick® Montage RS70 manual DE 2009 www.flexiforce.com... -
Seite 13: Paneel <> Beschlagmontage
March-09 PANEEL <> BESCHLAGMONTAGE RS70 manual DE 2009 www.flexiforce.com... - Seite 14 March-09 Alternative Scharnieren: 411-Series RS70 manual DE 2009 www.flexiforce.com...
- Seite 15 Seiten der oberen Abdichtung und verschieben Sie den Toprollenhalter so weit wie möglich (minimales Spiel zwischen Tor und Abdichtung). Ziehen Sie daraufhin die 2 Schrauben an. Die Laufrolle liegt straff in der Rundung der Laufschienen. Alternative Toprollenhalter: verstellbar 419S-Series RS70 manual DE 2009 www.flexiforce.com...
-
Seite 16: Seilen & Torsionsfedern
! Seile lauft hinten der Laufrollen nach den Seiltrommeln Ohne Keilnut: Befestig Welle mit Klammer Bring Seil durch Umlenksystem nach hinten. Hake die Seilverbindung in der Seiltrommel. Um der Seil zu wickeln, dreh die Trommel. Position Trommel auf der Welle. RS70 manual DE 2009 www.flexiforce.com... - Seite 17 March-09 Max 10Nm Mit Keilnut: 23 Nm NB! Siehe separate Anleitung für Montage der Federbruchsicherung: 656Manual DE.pdf RS70 manual DE 2009 www.flexiforce.com...
- Seite 18 Torsionsfedern stehen unter extrem hoher Spannung. Arbeiten Sie jederzeit sicher und treffen Sie geeignete Vorsichtsmaßnahmen. Installation, Wartung und Reparaturen können nur von qualifizierten und erfahrenen Sektionaltor-Mechanikern ausgeführt werden. Bitte verwenden Sie richtige passenden und gut unterhalten Zugstangen (FlexiForce Artikelnummer RES-TB). Anzahl der Umdrehungen von Torsionsfedern: Höhe (H)
-
Seite 19: Fertigstellung Des Tores
March-09 Max 25 Nm FERTIGSTELLUNG DES TORES FETTEN TORTEILEN RS70 manual DE 2009 www.flexiforce.com... -
Seite 20: Neu Einstellen Des Tores
Hohlwelle kann diese justiert werden, um eine bessere waagerechte Einstellung zu erreichen. Zum Einstellen der seitlichen Bewegung eines eingebauten Tors (max. 5mm) können Sie die Abstandshülsen 2065 verwenden auf den Rollenwellen. SICHERHEITSAUFKLEBER AUF TOR LABEL-DE uzw. RS70 manual DE 2009 www.flexiforce.com... - Seite 21 Demontageanleitung (in diesem Handbuch enthalten) o Wartungsanleitung (in der Gebrauchsanleitung enthalten) o Service-Logbuch o Konformitätserklärung IIa zur Bescheinigung der Übereinstimmung mit EN 13241-1. Weitere Informationen über Ihre Verpflichtungen bei der Übergabe eines betriebssicheren Tores finden Sie unter www.flexiforce.com. RS70 manual DE 2009 www.flexiforce.com...
-
Seite 22: Fakultativ: E-Antrieb
Einstellung der Bedienungssoftware, die Montage des Antriebs oder der ausgewählte Antrieb an diesem Tor nicht sorgfältig kontrolliert wird! Min 120 So Kombinationen RSV10 + RS70H30 RSV20 + RS70H40 RSV30 + RS70H50 RSV40 + RS70H60 RSV50 + RS70H60 RSV60 + RS70H70 RS70 manual DE 2009 www.flexiforce.com... -
Seite 23: Fakultativ: Tandemlaufrollen
March-09 FAKULTATIV: TANDEMLAUFROLLEN RS70 manual DE 2009 www.flexiforce.com... -
Seite 24: Paneelmontage
POSITION DES ENDKASSETTEN PRO PANEELMARKE Kingspan Paneel Tecsedo Paneel Metecno Paneel 40ES500L/R, 40ES610L/R 40TS500L/R, 40TS610L/R 40FS500L/R, 40FS610L/R 40ES500WL/R, 40ES610WL/R (RAL9010) 40TS500WL/R, 40TS610WL/R 40FS500WL/R, 40FS610WL/R 40EM500L/R, 40EM610L/R 40TM500L/R, 40TM610L/R 40FM500L/R, 40FM610L/R 40EM500WL/R, 40EM610WL/R (RAL9010) 40TM500WL/R, 40TM610WL/R 40FM500WL/R, 40FM610WL/R RS70 manual DE 2009 www.flexiforce.com... -
Seite 25: Montage Bodenprofil + Abdichtung
March-09 W=Lichtmaßbreite MONTAGE BODENPROFIL + ABDICHTUNG RS70 manual DE 2009 www.flexiforce.com... -
Seite 26: Schneiden/ Fertigung Obenpaneel
Hierzu ausschließlich die obere Sektion verwenden! Die Befestigung der Bodenkonsole, die das gesamte Torgewicht hält, hängt von der Konstruktion des Paneels ab. Es können Gefahren auftreten, wenn das Paneel an diesem Punkt zugeschnitten wird. Totale Torpaneelhöhe = Lichtmaßhöhe (H) + 15mm RS70 manual DE 2009 www.flexiforce.com... -
Seite 27: Problembehebung
Nach einem Seilbruch wird das Tor durch das zweite Seil gehalten. Dieses Seil ist so ausgelegt, dass es stark genug zum Halten des Torgewichts ist. Wiederum müssen qualifizierte Sektionaltortechniker das Tor überprüfen und alle eventuell beschädigten Komponenten – wie Bodenkonsolen, Seil, Rollenhalter, Rollen etc. – austauschen. FEDERKENNZEICHNUNG FlexiForce® Federdrahtmaßgerät: WGD10 RS70 manual DE 2009 www.flexiforce.com... -
Seite 28: Demontage Sektionaltor
Achtung ! Es ist möglich, dass Teilen wie Seiltrommel , Lager usw. abgleiten von der Welle. SCHRITT 7. Entfernen Sie die senkrechte Schienen und Zargen der Konstruktion SCHRITT 8. Sorgen Sie dafür, dass alle Teilen des Tors auf eine umweltfreundliche Weise, konform lokale Forderungen abtransportiert werden. RS70 manual DE 2009 www.flexiforce.com... -
Seite 29: Wartung Und Austausch Von Teilen
4. Sicherheitsprofilnsystem kontrollieren und mit Antrieb prüfen MONTEUR 5. Handbedienung des Tores kontrollieren MONTEUR 6. Alle oben genannten Punkte bei Bedarf schmieren MONTEUR 7. Seitliche Abdichtung auf Beschädigung und Verschleiß kontrollieren MONTEUR 8. Obere Abdichtung auf Beschädigung und Verschleiß kontrollieren MONTEUR RS70 manual DE 2009 www.flexiforce.com... - Seite 30 19. Verbindungen des Schienensystems kontrollieren MONTEUR 20. Aufhängung des Tores an Sturz und Decke kontrollieren MONTEUR Zum Schmieren verwenden : PTFE, SAE20 oder WD40 Zur Reinigung verwenden : Schonende Seife mit Wasser. Keine aggressiven Seifen oder Tücher verwenden. RS70 manual DE 2009 www.flexiforce.com...
