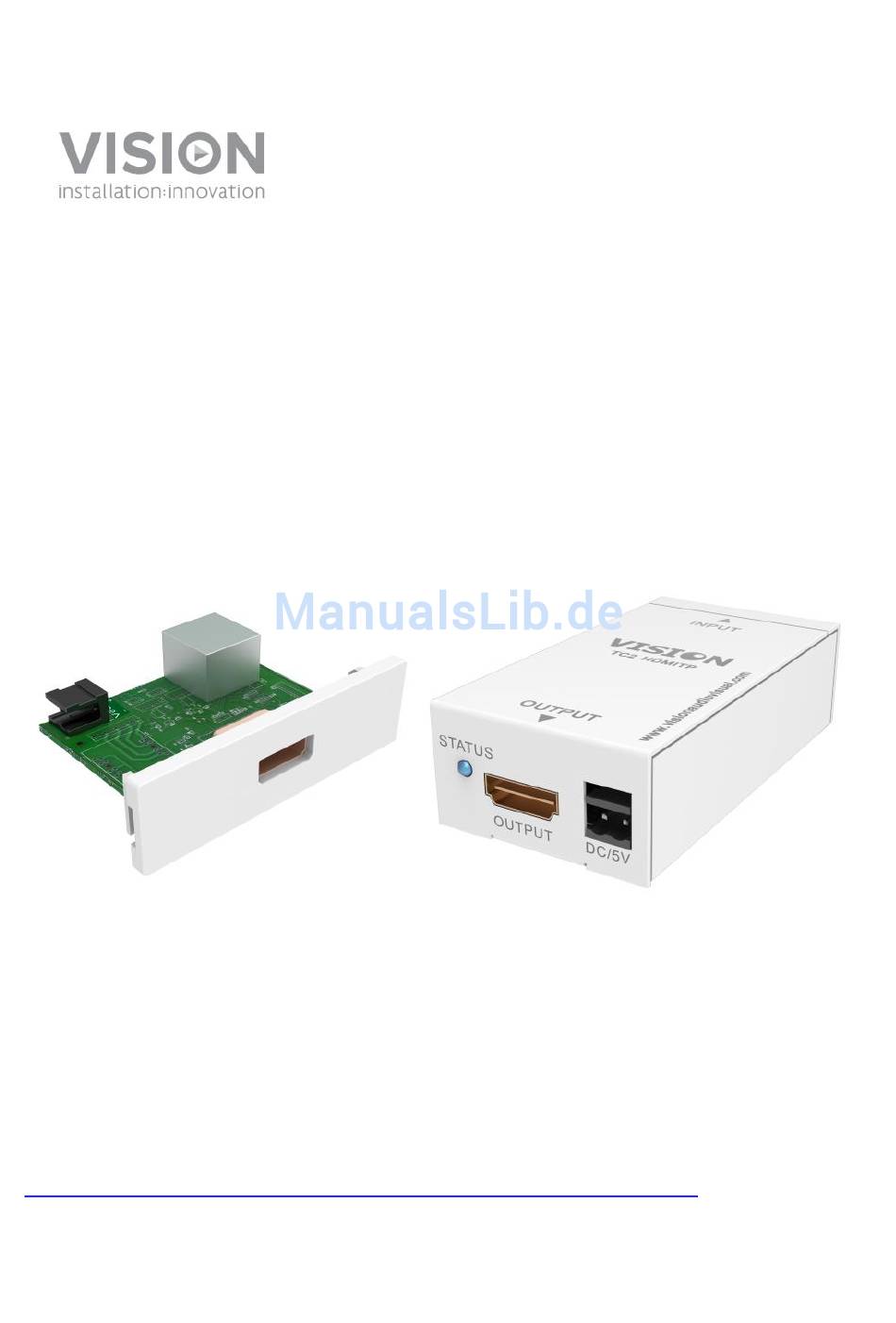

- Seite 1 TECHCONNECT TC2 HDMITP BEDIENUNGSANLEITUNG www.visionaudiovisual.com/techconnect/tc2_hdmitp TC2_HDMITP_manual_de...
-
Seite 2: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. -
Seite 3: Ursprungserklärung
URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. AUFSTELLORT Unter folgenden Bedingungen sollte das Produkt nicht verwendet werden: • An feuchten oder nassen Orten • An Orten mit direkter Sonneneinstrahlung oder in unmittelbarer Nähe von Heizquellen • An extrem kalten Orten •... -
Seite 4: Frontplatte Und Rückwand
ÜBERSICHT Dieses Produkt erweitert HDMI, indem das Signal umgewandelt und durch ein CAT5e- (Ethernet-)Kabel von bis zu 30 Metern Länge übertragen wird. Bei Verwendung eines CAT6- Kabels kann eine Kabellänge von 50 Metern erreicht werden. FRONTPLATTE UND RÜCKWAND Dieses Produkt erfordert Netzspannung. Sowohl der Sender als auch der Empfänger müssen an das Stromnetz angeschlossen sein. - Seite 5 Empfänger – wird am Anzeigegerät positioniert HDMI-Eingang (über RJ45) HDMI-Ausgang 5V 0,8A DC (direkt in das Anzeigegerät) Netzeingang TC2_HDMITP_manual_de...
-
Seite 6: Status-Leds
EDID (EXTENDED DISPLAY IDENTIFICATION DATA) Ermöglicht dem Quellgerät die Auflösung des Anzeigegeräts abzurufen und auszugeben. Beim Herstellen der Verbindung findet automatisch ein Abgleich der EDID-Daten statt. Wenn das Anzeigegerät ausgetauscht wird, kann es erforderlich sein, die Daten des neuen Anzeigegeräts abzurufen. Dazu dient der EDID-Reset-Schalter. STATUS-LEDS Wenn das Netzteil eingesteckt ist, zeigen sowohl der Empfänger als auch der Sender blaue LEDs an. -
Seite 7: Technische Daten
TECHNISCHE DATEN SENDERABMESSUNGEN: 71 x 21 x 48 mm (Länge x Breite x Höhe) EMPFÄNGERABMESSUNGEN: 82 x 44 x 24 mm (Länge x Breite x Höhe) PACKMASS: 165 x 145 x 95 mm PRODUKTGEWICHT: 123g pro Set VERPACKUNGSGEWICHT: 0,7 kg pro Set EMPFOHLENE MAXIMALE KABELLÄNGE: CAT5e: 1280 x 1024: 50m / 1600 x 1200: 40m / 1920 x 1080: 30m CAT6: 1280 x 1024: 60m / 1600 x 1200: 55m / 1920 x 1080: 50m... -
Seite 8: Garantie
GARANTIE Für das Produkt wird eine zweijährige Einsendegarantie ab Kaufdatum gewährt. Diese Garantie gilt nur für den Ersterwerber und ist nicht übertragbar. Die Daten werden an der Verkaufsstelle mit denen des Vertragshändlers im jeweiligen Land abgeglichen, um eventuelle Zweifel auszuschließen. Wenn das Produkt bereits bei Auslieferung defekt ist, informieren Sie innerhalb von 21 Tagen nach dem Kaufdatum über Ihren Einzelhändler den nationalen Vertriebspartner.
