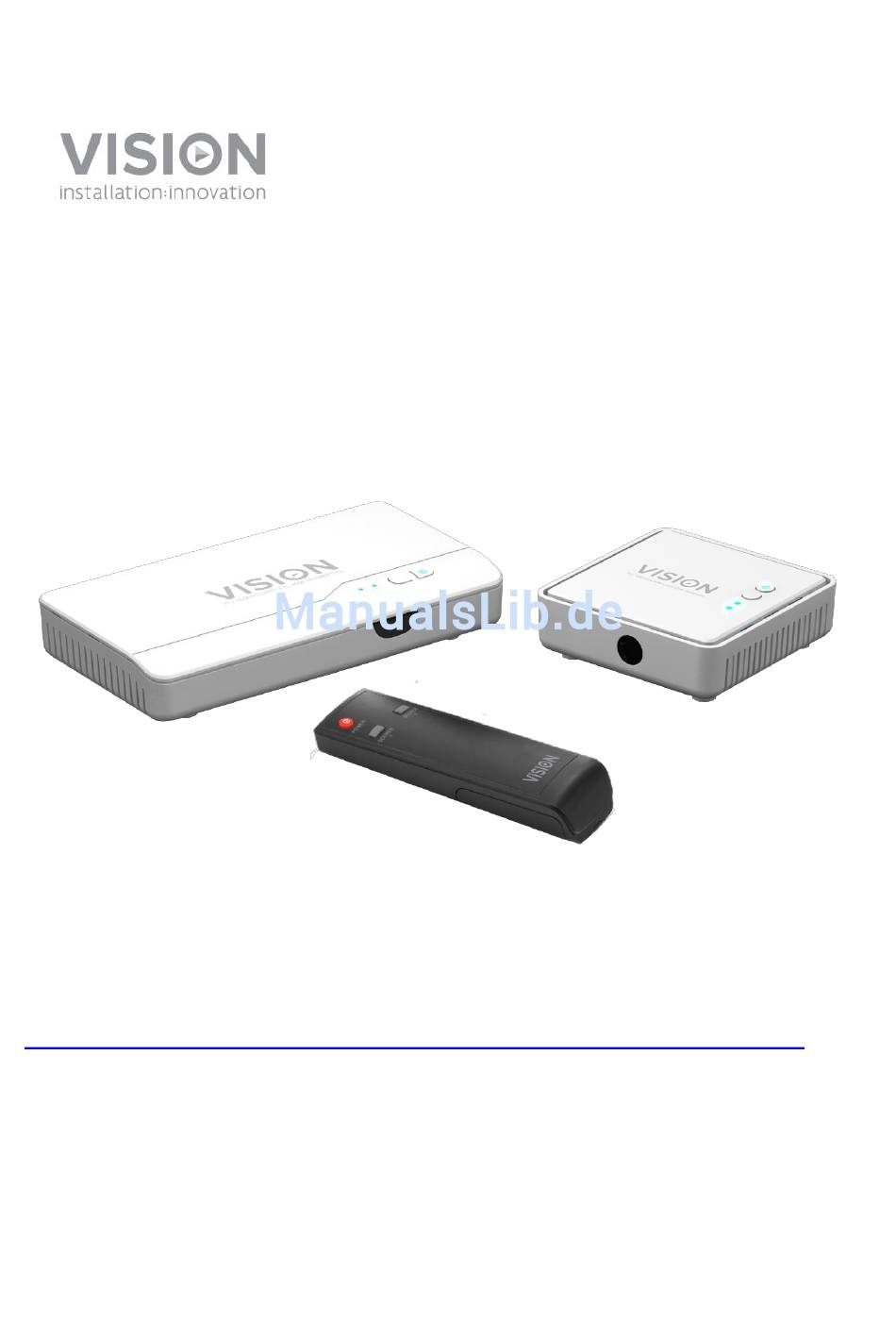

- Seite 1 TECHCONNECT TC2-HDMIW20 BEDIENUNGSANLEITUNG www.visionaudiovisual.com/de/techconnect-de/tc2-hdmiw20 TC2-HDMIW20_manual_de...
-
Seite 2: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. -
Seite 3: Ursprungserklärung
URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. AUFSTELLORT Unter folgenden Bedingungen sollte das Produkt nicht verwendet werden: • An feuchten oder nassen Orten • An Orten mit direkter Sonneneinstrahlung oder in unmittelbarer Nähe von Heizquellen • An extrem kalten Orten •... -
Seite 4: Besonderer Warnhinweis
BESONDERER WARNHINWEIS Verwenden Sie dieses Produkt niemals in der Nähe eines Flugzeugs oder einer medizinischen Einrichtung. Dies kann zu Interferenzen führen. Die Verwendung des Produkts in den folgenden Umgebungen bzw. Situationen kann zu Störungen bei der Ausgabe von Audio und Video führen: ... -
Seite 5: Einführung
EINFÜHRUNG Dieses Produkt überträgt unkomprimiertes Video (bis 1080p bei 60 Hz) und Audio kabellos an einen Bildschirm. Es arbeitet im Frequenzbereich von 4,9 bis 5,9 GHz und passt die jeweilige Frequenz zur Vermeidung von Interferenzen automatisch an. Es verfügt über eingebaute Rundstrahlantennen und überträgt bei direkter Sichtverbindung bis zu einer Entfernung von 20 Metern ohne Latenz. -
Seite 6: Empfänger ("Rx")
EMPFÄNGER („Rx“) Mini-USB-Netzeingang (5 V/2 A/10 W) HDMI-Ausgang (Typ A) Anzeige der aktuellen Quelle Eingangswahlschalter Ein-/Aus-Schalter (blau = an, rot = Ruhemodus) FERNBEDIENUNG Ein-/Aus-Schalter IR-Taste (zum Umschalten der Frequenzen des IR-Blasters zwischen 38, 47 und 56 kHz zur Anpassung an das Quellgerät. Die Voreinstellung beträgt 47 kHz. Auf dem Bildschirmmenü wird die aktuelle Frequenz angezeigt.) INFO-Taste (Ein Druck auf die Taste ruft das Bildschirmmenü... -
Seite 7: Wandmontage
WANDMONTAGE Sender und Empfänger können an der Wand montiert werden. ANWEISUNGEN FÜR TROCKENBAUWÄNDE: BOHREN SIE ZWEI LÖCHER IN DIE WAND. STECKEN SIE KUNSTSTOFFDÜBEL IN DIE LÖCHER. STECKEN SIE SCHRAUBEN IN DIE DÜBEL. LASSEN SIE DIE SCHRAUBENKÖPFE HERVORSTEHEN. HÄNGEN SIE DAS GERÄT AUF DIE SCHRAUBEN. 47 mm 141 mm TC2-HDMIW20_manual_de... - Seite 8 MONTAGE Anschluss des Empfängers VERBINDEN SIE DAS NETZKABEL. Schließen Sie das Gerät mit dem mitgelieferten HDMI-Kabel an den Bildschirm an. Schalten Sie den Bildschirm ein und wählen Sie den korrekten Eingang. Anschluss des Senders VERBINDEN SIE DIE EINGÄNGE der Quellgeräte. [OPTIONAL] VERBINDEN SIE DEN AUSGANG mit einem ggf.
-
Seite 9: Betrieb
BETRIEB FERNBEDIENUNG PRÜFEN: Stellen Sie sicher, dass zwei Batterien des Typs AAA in der Fernbedienung eingelegt sind. EINSCHALTEN: Bei Einschalten der Stromversorgung schalten sich Sender und Empfänger automatisch ein. Die Geräte können in beliebiger Reihenfolge einschaltet werden. Wenn sie sich im Ruhemodus befinden, müssen sie manuell eingeschaltet werden. -
Seite 10: Statusanzeigen
INFO Drücken Sie die INFO-Taste auf der Fernbedienung, um das Bildschirmmenü aufzurufen: Signalqualität Quelle Kanal Auflösung HINWEIS: Der Status des HDMI-Ausgangs am Sender lässt sich nicht im Bildschirmmenü anzeigen. Drücken Sie nochmals die INFO-Taste, um das Bildschirmmenü auszuschalten. STATUS-ANZEIGEN Netz-LED Status-LED... -
Seite 11: Unterstützte Auflösungen
HINWEIS 1: Falls keine Verbindung hergestellt wird, ist der Sender gegebenenfalls außerhalb der Reichweite. Passen Sie dann den Abstand zwischen Sender und Empfänger an. Die maximale Entfernung zur Übertragung von Video mit 1080p beträgt 20 Meter bei direkter Sichtverbindung. Die minimale Reichweite beträgt 2 Meter. HINWEIS 3: Wenn kein Video ausgegeben und im Bildschirmmenü... -
Seite 12: Unterstützte Obligatorische 3D-Videoformate Und Timings Nach Cea
Wenn die LED am Sender weiter blinkt (langsamer als im Modus „Kein Signal“) und kein Video ausgegeben wird bzw. die Videoqualität mangelhaft ist, wird die betreffende Auflösung nicht unterstützt. Unterstützte obligatorische 3D-Videoformate und Timings nach CEA 1280 x 720p bei 50 Hz oben und unten 1280 x 720p bei 50 Hz Frame-Packing 1280 x 720p bei 59,94/60 Hz oben und unten 1280 x 720p bei 59,94/60 Hz Frame-Packing... -
Seite 13: Betriebs-Led Permanent Blau + Eingangs-Led Langsam
FEHLERBEHEBUNG Wenn das System nicht ordnungsgemäß funktioniert, ziehen Sie bitte die Informationen im folgenden Abschnitt zu Rate. Problem Behebung Überprüfen Sie, ob die Netzstecker von Sender und Empfänger Betriebsanzeigen fest in eine funktionstüchtige Netzsteckdose eingesteckt sind. leuchten nicht auf Erste Schritte ... - Seite 14 Überprüfen Sie, ob der Anzeigemodus Ihres Rechners auf „Diese Anzeige duplizieren“ oder „Diese Anzeige erweitern“ eingestellt und ob ein Zweitbildschirm konfiguriert ist. Überprüfen Sie, ob die Video-Auflösung am Quellgerät kompatibel ist. Mangelhafte Stellen Sie sicher, dass die Übertragungsentfernung weniger als Bildqualität oder 20 m bei direkter Sichtverbindung beträgt.
-
Seite 15: Technische Daten
1 x Kabel 450 mm USB Typ A auf Mini-USB Typ B für Empfänger-Netzteil (schwarz) 1 x Fernbedienung mit 2 AAA-Batterien (schwarz) 1 x IR-Senderkabel 1,5 m – drei Dioden (schwarz) für Sender 1 x HDMI-Kabel 1,5 m (schwarz) GARANTIE: Lebenslange Rücksendung ins Werk EINGEHALTENE STANDARDS: RoHS, WEEE, CE/EMC BESTELLCODE: TC2-HDMIW20 [SAP: 3223893] TC2-HDMIW20_manual_de... -
Seite 16: Lebenslange Garantie Für Rücksendung Ins Werk
Einige Produkte von Vision sind technisch äußerst kompliziert, weshalb eine Fehlersuche an allen Elementen der Anlage erforderlich ist, da die Fehlerursache möglicherweise nicht im Produkt von Vision liegt. Aus diesem Grund kann der Hersteller den Austausch eines Teils verweigern, wenn keine angemessene Beschreibung beigefügt wird.
