WDV IMS-42 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Anleitung

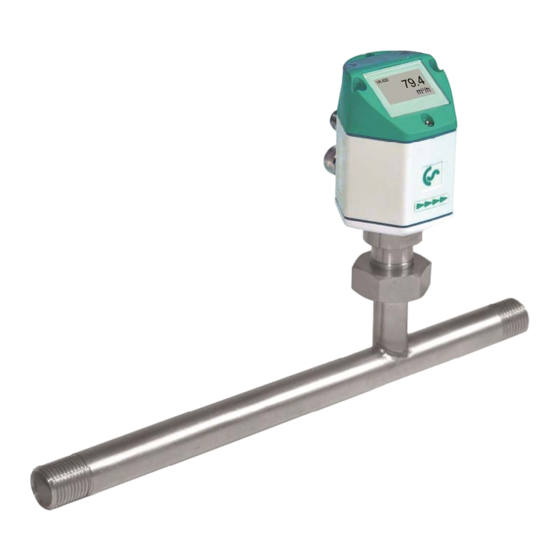

Gas-/Druckluftzähler IMS-42
IMS-42
Verbrauchszähler
Verbrauchszähler
mit Display, 4 ... 20 mA
mit Display, 4 ... 20 mA
und Impulsausgang
und Impulsausgang
(galvanisch isoliert)
(galvanisch isoliert)
Stationäre
Durchfluss– und Verbrauchsmessung für Druckluft und Gase
WDV / Molliné GmbH · Mönchstraße 11 · 70191 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de
BEDIENUNGSANLEITUNG
V4-02-2010
Inhaltsverzeichnis
Verwandte Anleitungen für WDV IMS-42
Inhaltszusammenfassung für WDV IMS-42
- Seite 1 Anleitung Gas-/Druckluftzähler IMS-42 BEDIENUNGSANLEITUNG IMS-42 Verbrauchszähler Verbrauchszähler mit Display, 4 ... 20 mA mit Display, 4 ... 20 mA und Impulsausgang und Impulsausgang (galvanisch isoliert) (galvanisch isoliert) Stationäre Durchfluss– und Verbrauchsmessung für Druckluft und Gase V4-02-2010 WDV / Molliné GmbH · Mönchstraße 11 · 70191 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite Sicherheitshinweise/ Brennbare Gase Gerätebeschreibung Einbauhinweise Technische Daten Messbereiche Luft Messbereichsendwerte für verschiedene Gase Geräteabmessungen, VA 420 mit Gewindeanschluss Geräteabmessungen, VA 420 mit Vorschweißflansch Geräteabbildung / Elektrischer Anschluss Impulslängen / Tabelle Impulslängen/ max. Durchfluss-Mengen Service Informationen Displaybedienung 12-15 Kalibrierung / Justage / Garantie Bestelldaten EG Konformitätserklärung 18-19... -
Seite 3: Sicherheitshinweise/ Brennbare Gase
SICHERHEITSHINWEISE/ BRENNBARE GASE Vor Inbetriebnahme lesen! Achtung: Druckbereich bis 16 bar nicht überschreiten. Messbereiche des Messwertaufnehmers beachten! Vorgegebene Anströmrichtung des Sensors unbedingt beachten! Die Rohrleitung muss druckdicht eingeschraubt sein. Kondensation auf dem Sensorelement oder Wassertropfen in der Messluft sind unbe- dingt zu vermeiden, denn sie führen zu fehlerhaften Messergebnissen. -
Seite 4: Gerätebeschreibung
GERÄTEBESCHREIBUNG Das VA 420 ist ein kompakter Verbrauchszähler für Druckluft und Gase. Besondere Vorteile: - Optimale Genauigkeit durch kompakte Bauweise - Integrierte Ein-/Auslaufstrecke - Strömungsberuhigt durch Messstrecke - Integriertes Display für m³/h und m³ Programmierung über Service Software SFA 300 - Analogausgang 4...20 mA skalierbar - Auswahl der Gasart (Luft, Stickstoff, Argon, Lachgas, CO , Sauerstoff, Erdgas) -
Seite 5: Technische Daten
TECHNISCHE DATEN Messgrößen: Durchfluss und Verbrauch Standardeinstellung ab Werk: DIN 1945, ISO 1217 bei 20°C und 1000 mbar Einstellbare Einheiten m³/h (Standardeinstellung ab Werk) m³/min, l/min, l/s, kg/s, kg/min, kg/h, cfm Messprinzip: kalorimetrische Messung Sensor: Pt45, Pt1000 Messmedium: Luft, Gase Einsatztemperatur: -30 ... -
Seite 6: Messbereiche Luft
MESSBEREICHE LUFT Messbereiche Durchfluss Rohr- Rohr– Rohr- VA 420 Verbrauch größe innen Ø größe Zoll Messbereiche von ... bis Standardeinstellung 1/4“ DN 8 0,8 … 90 l/min 1/2“ 16,1 DN 15 0,2 … 90 m³/h m³ 3/4“ 21,7 DN 20 0,3 ... -
Seite 7: Geräteabbildung/ Geräteabmessungen
GERÄTEABBILDUNG/ GERÄTEABMESSUNGEN AD / ID Rohrgröße (mm) (mm) (mm) (mm) (mm) (mm) VA 420 1/4" DN 8 13,7 / 8,5 176,0 165,7 R 1/4" VA 420 1/2“ DN 15 21,3 / 16,1 176,4 165,7 R 1/2“ VA 420 3/4“ DN 20 26,9 / 21,7 179,2 165,7... -
Seite 8: Geräteabmessungen, Va 420 Mit Vorschweißflansch
GERÄTEABBILDUNG/GERÄTEABMESSUNGEN VA 420 Version mit Vorschweißflanschen (Material Edelstahl 1.4404): Flansch DIN EN 1092-1 Rohrgröße AD/ID Ø D Ø K Ø (mm) (mm) (mm) (mm) (mm) in mm in mm in mm VA 420 1/2“ DN 15 21,3 / 16,1 213,2 165,7 4 x 14 VA 420 3/4“... -
Seite 9: Geräteabbildung/ Elektrischer Anschluss
GERÄTEABBILDUNG/ ELEKTRISCHER ANSCHLUSS ELEKTRISCHER ANSCHLUSS - Anschlussstecker A - Anschlussstecker B Achtung: nicht benötigte Anschlüsse (NC) dürfen nicht auf Potenzial und/ oder Erde gelegt werden. Leitungen abschneiden und isolieren. Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Anschlussstecker A (SDI) 4..20 mA Farben Anschlussleitungen... -
Seite 10: Impulslängen / Tabelle Impulslängen/ Max. Durchfluss-Mengen
IMPULSLÄNGEN/ IMPULSLÄNGEN UND MAX. DURCHFLUSSMENGEN Impulslängen werden verbrauchsabhängig ausgegeben. Impulse, pro eingestellter Verbrauchseinheit ein Impuls, werden intern in der Sonde gesam- melt und im Sekundentakt ausgegeben s.u. Impuls : Es steht ein isolierter Kontakt zur Verfügung. Für die Dauer des Impulses ist dieser geschlossen. -
Seite 11: Service Informationen
SERVICE INFORMATIONEN Wartung Der Sensorkopf ist regelmäßig auf Verschmutzung zu untersuchen und bei Bedarf zu reinigen. Durch Ablagerungen von Schmutz, Staub oder Öl auf dem Sensorelement entsteht eine Messwertabweichung. Die Überprüfung wird jährlich empfohlen, bei starker Verunreinigung der Druckluft verringert sich das Überprüfungsintervall. -
Seite 12: Displaybedienung
DISPLAYBEDIENUNG Anzeige Die Anzeige des VA 420 kann so programmiert werden, dass bis zu 3 Messwerte angezeigt wer- den. Dies sind Volumenstrom, Geschwindigkeit und Gesamtverbrauch. Damit die Werte in der Anzeige gut lesbar sind, wird nur ein Messwert pro Seite angezeigt. Die Anzeige der Messwerte wechselt alle drei Sekunden Folgende Änderungen sind über die Taster ausführbar: - Einheit Volumenstrom wählen (m³/min, m³/h, l/min, l/s, kg/s, kg/min, kg/h, cfm) - Seite 13 DISPLAYBEDIENUNG Anschluss VA 420 Nach dem Anschließen des VA 420 durchläuft die Anzeige einen Selbsttest und zeigt danach die aktuellen Messwerte an. Slave mode Änderungen der Einstellungen nur über DS 300 möglich Master mode Änderung der Einstellungen über die Taster des VA 420 V4-02-2010 WDV / Molliné...
-
Seite 14: Konfigurationsmenü
KONFIGURATIONS-EINSTELLUNGEN Konfigurations-Einstellungen Soll die Konfiguration geändert werden, muss die “Enter“-Taste (↵) 3 Sekunden lang gedrückt werden. Nach Eingabe des Entsperr-Codes beginnt das Menü mit der Aufforderung zur Eingabe der Volumenstrom Einheit. Die Einheit beginnt zu blinken und kann mit der „Up“-Taste geändert werden. - Seite 15 DISPLAYBEDIENUNG Menü Sie können das Menü vor dem kompletten Durchlauf verlassen, indem Sie die Enter-Taste für 3 s gedrückt halten. Nach ca. 20 s ohne Tastenberührung schaltet die Anzeige automatisch zurück in den online Modus. Bis dahin geänderte Einstellungen werden übernommen. V4-02-2010 WDV / Molliné...
-
Seite 16: Kalibrierung / Justage / Garantie
KALIBRIERUNG/JUSTAGE Wir empfehlen im Rahmen der DIN ISO Zertifizierung die Messgeräte in regelmäßigen Ab- ständen kalibrieren und gegebenenfalls justieren zu lassen. Die Kalibrierzyklen sollten sich nach Ihrer internen Festlegung richten. Im Rahmen der DIN ISO Zertifizierung empfehlen wir für das VA 420 einen Kalibrierzyklus von einem Jahr. GARANTIE Mängel, die nachweislich auf einem Werksfehler beruhen, beheben wir selbstverständlich kostenlos. -
Seite 17: Bestelldaten
BESTELLDATEN Best.-Nr. Bestell mit Vor- Best.-Nr. schweiß- Edelstahl Beschreibung Edelstahl flansch, 1.4404 1.4301 Edelstahl 1.4404 0695.0420 0695.1420 VA 420 Verbrauchszähler mit integrierter 1/4" Messstrecke 0695.0421 0695.1421 0695.2421 VA 420 Verbrauchszähler mit integrierter 1/2" Messstrecke 0695.0422 0695.1422 0695.2422 VA 420 Verbrauchszähler mit integrierter 3/4" Messstrecke 0695.0423 0695.1423 0695.2423... -
Seite 18: Eg Konformitätserklärung
KONFORMITÄTSERKLÄRUNG V4-02-2010 WDV / Molliné GmbH · Mönchstraße 11 · 70191 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de... - Seite 19 KONFORMITÄTSERKLÄRUNG V4-02-2010 WDV / Molliné GmbH · Mönchstraße 11 · 70191 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...
-
Seite 20: Kontakt
Anleitung Gas-/Druckluftzähler IMS-42 V4-02-2010 WDV / Molliné GmbH · Mönchstraße 11 · 70191 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...
