Inhaltszusammenfassung für Bauer RADIOBAND 3G RB3 T868

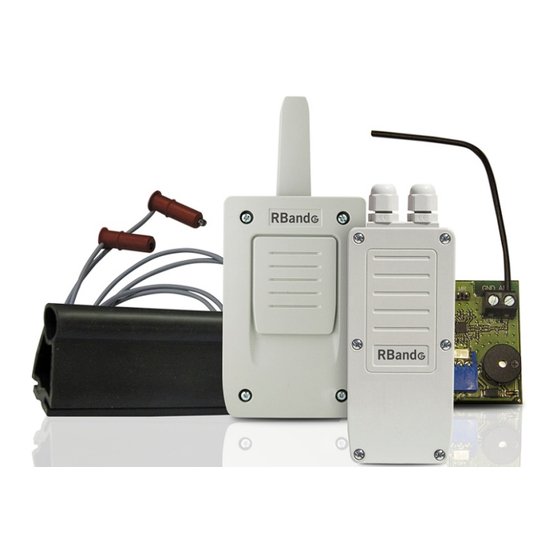

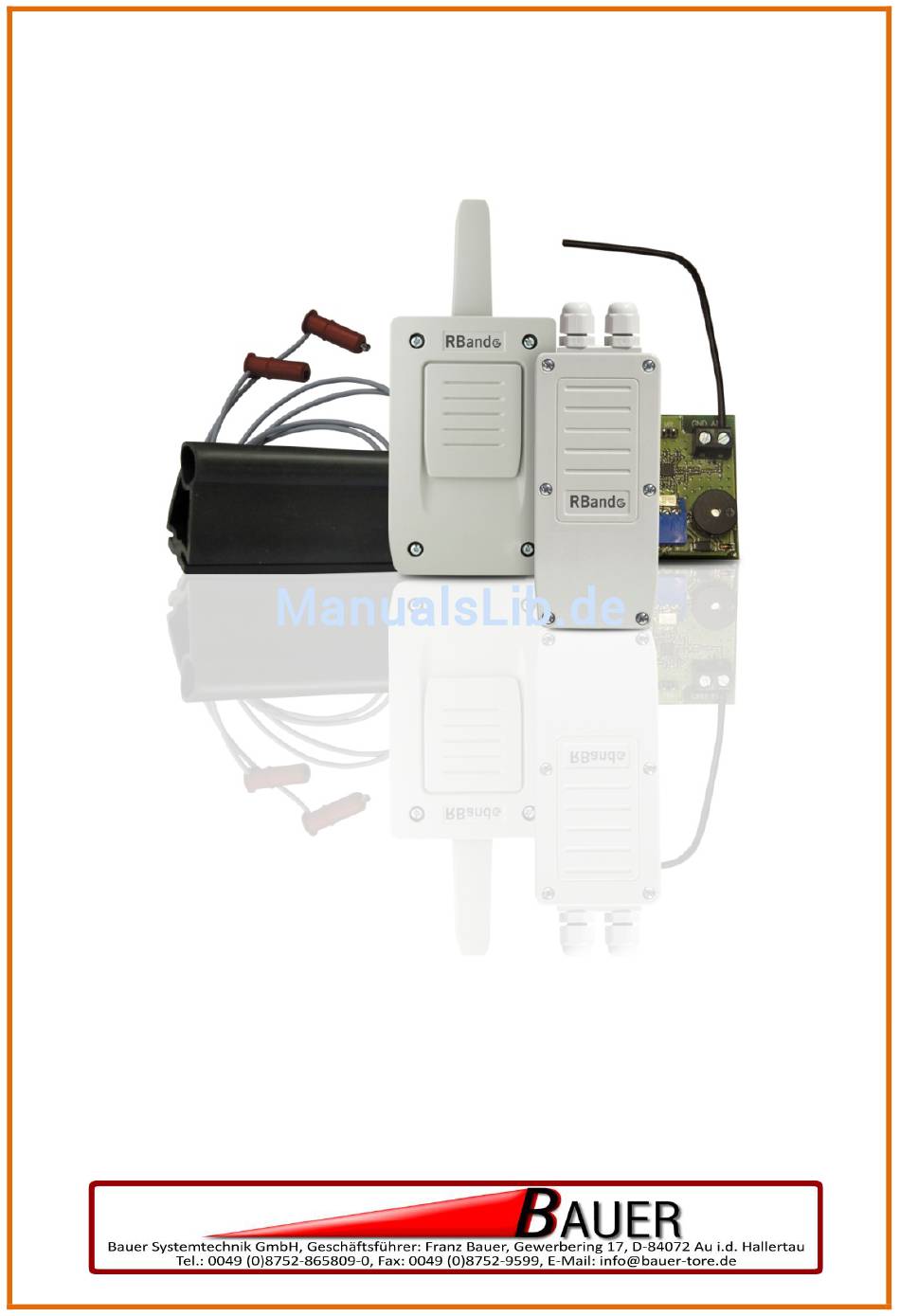

- Seite 1 RADIOBAND 3G RB3 T868 RB3 R868 BENUTZERHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EINLEITUNG ................. 3 Funktion ......................3 Empfänger RB3 R868 ..................4 Sender RB3 T868 ....................5 MONTAGE UND INSTALLATION ............6 Geräte anschließen ..................6 Empfänger an die Motorsteuerung anschließen ..........7 2.1 Einstellung der Empfänger / Betriebsarten ............8 2.2 Modus ON/WORK .................... -
Seite 3: Einleitung
EINLEITUNG Funktion Das RadioBand-System wurde für Anwendungen an Türen und Toren für Geschäfts- und Wohngebäude entwickelt an denen eine Sicherheitsschaltleiste verwendet wird. Es handelt sich um ein Funkübertragungssystem, das Spiralkabel zur Signalübertragung an die Motorsteuerung ersetzt. Der Empfänger überprüft kontinuierlich den Zustand der angeschlossenen Sender. Wird ein Hindernis erkannt, setzt das RadioBand-System seinen Ausgang auf Sicherheitsstatus um, das Empfänger-Relais aus, und öffnet somit den Sicherheitskreis. -
Seite 4: Empfänger Rb3 R868
Empfänger RB3 R868 1248112_Rev1.0 RB3 System Seite 4/24... -
Seite 5: Sender Rb3 T868
Sender RB3 T868 1248112_Rev1.0 RB3 System Seite 5/24... -
Seite 6: Montage Und Installation
MONTAGE UND INSTALLATION Geräte anschließen 1248112_Rev1.0 RB3 System Seite 6/24... -
Seite 7: Empfänger An Die Motorsteuerung Anschließen
Empfänger an die Motorsteuerung anschließen Anschluss an eine Motorsteuerung Beispiel: Anschluß an die Motorsteuerung über Eingang für Sicherheits-/Stoppkontakt Beispiel: Anschluss an die Motorsteuerung über Eingang für 8k2 Sicherheitsschaltleiste Das Gerät kann an die Motorsteuerung angeschlossen werden entweder über den Eingang für die 8k2 Sicherheitsschaltleiste oder direkt über einen Öffnerkontakt- Sicherheitseingang, wie bei einer Lichtschranke oder einem STOP-Signal. -
Seite 8: Einstellung Der Empfänger / Betriebsarten
2.1 Einstellung der Empfänger / Betriebsarten Auto-Check Zeitraum 7 Sek. Das System führt einen ausführlichen Test der Geräte, inkl. der Funkkommunikation, aus. 30 Sek. Betriebsart mit optischen Schaltleisten Nur dauerhaft aktive Schaltleisten (OSE-S7502) sind bei der Betriebsart ON erlaubt, da die optische WORK Elemente sich nicht ausschalten. -
Seite 9: Atest Signal
2.3 ATEST Signal Um die Sicherheitsnorm EN ISO 13849-1:2008 zu erfüllen, ist es notwendig das Autotest-Signal anzuschließen. Wird das System mit optischen Schaltleisten betrieben, sind nur die OSE-S7502 in der Betriebsart ON erlaubt, da sie dauerhaft aktiv sind. Die Funkkommunikation wird alle 7 bzw. -
Seite 10: Schaltleiste An Den Sender Anschließen (Anschlußbeispiele)
Schaltleiste an den Sender anschließen (Anschlußbeispiele) 1248112_Rev1.0 RB3 System Seite 10/24... - Seite 11 1248112_Rev1.0 RB3 System Seite 11/24...
-
Seite 12: Programmierung
PROGRAMMIERUNG Programmierung Wird der Sender mit 1 Sicherheitsschaltleiste betrieben, muss diese am IN1 des Senders angeschlossen werden. IN2 hat keine Funktion. Diese Schaltleiste kann auf R1 (Betriebsart 1), auf R2 (Betriebsart 2) oder auf beide Relais gleichzeitig (Betriebsart 3) wirken. Wird der Sender mit 2 Sicherheitsschaltleisten betrieben (Betriebsart 4), wirkt ... -
Seite 13: Modus 1: Sicherheitsschaltleiste In In1 Aktiviert R1
4.1 MODUS 1: Sicherheitsschaltleiste in IN1 aktiviert R1 Die an IN1 angeschlossene Sicherheitsschaltleiste aktiviert R1. Speicher belegt im Empfänger = 1 Sender Programmierablauf: Drücken Sie den PROG Taster am Empfänger (1) bis die LED auf R1 eingeschaltet ist (2). Drücken Sie den PROG Taster am Sender (3). -
Seite 14: Modus 2: Sicherheitsschaltleiste In In1 Aktiviert R2
MODUS 2: Sicherheitsschaltleiste in IN1 aktiviert R2 Die an IN1 angeschlossene Sicherheitsschaltleiste aktiviert R2. Speicher belegt im Empfänger = 1 Sender Programmierablauf: Drücken Sie den PROG Taster am Empfänger (1) bis die LED auf R2 eingeschaltet ist (2). Drücken Sie den PROG Taster am Sender (3). ... -
Seite 15: Modus 3: Sicherheitsschaltleiste In In1 Aktiviert R1 Und R2
MODUS 3: Sicherheitsschaltleiste in IN1 aktiviert R1 und R2 Die an IN1 angeschlossene Sicherheitsschaltleiste aktiviert R1 und R2. Speicher belegt im Empfänger = 2 Sender Programmierablauf: Drücken Sie den PROG Taster am Empfänger (1) bis die LED auf R2 eingeschaltet ist (2). -
Seite 16: Modus 4: Sicherheitsschaltleiste In In1 Aktiviert R1 Und Sicherheitsschaltleiste In In2 Aktiviert R2
MODUS 4: Sicherheitsschaltleiste in IN1 aktiviert R1 und Sicherheitsschaltleiste in IN2 aktiviert R2 Die an IN1 angeschlossene Sicherheitsschaltleiste aktiviert R1 und die an IN2 angeschlossene aktiviert R2. Speicher belegt im Empfänger = 2 Sender Programmierablauf: Drücken Sie den PROG Taster am Empfänger (1) bis die LED auf R2 ... -
Seite 17: Überprüfung Und Wartung
ÜBERPRÜFUNG UND WARTUNG Funktioniert es? Nachdem die Sicherheitsleisten / Schaltkontakte am Sender in IN 1 und IN 2 angeschlossen wurden, die DIP Schalter entsprechend der Vorgabe eingestellt wurden und der Sender richtig im Empfänger eingelernt wurde, sollten bei 2 Sicherheitsleisten die LED’s im Empfänger (R1 und R2) und auch in Sender aus sein. -
Seite 18: Check-Funktion
CHECK-Funktion Nach fertiggestellter Installation diese Funktion Überprüfung des korrekten Betriebs und der Reichweite aller Geräte einzusetzen. Drücken Sie die CHECK-Taste am Empfänger mindestens 1 Sekunde lang, um den Prüfmodus zu aktivieren. Die Check LED leuchtet und es ertönen vier Pieptöne. Starten Sie dann einen vollständigen Torzyklus, bestehend aus einem Öffnungs- und Schließvorgangs. -
Seite 19: Fehlerbehebung
Fehlerbehebung 1248112_Rev1.0 RB3 System Seite 19/24... -
Seite 20: Reset
Reset Überbrücken Sie die Metallstifte MR (Kurzschluss) und halten Sie diesen Kurzschluss. Dann drücken Sie gleichzeitig die PROG Taste so lange bis die Piepstöne von langsam in schnell übergehen, dann einfach den Kurzschluss bei MR entfernen und die PROG Taste los lassen. -
Seite 21: Zusammenfassung Der Funktionen
Zusammenfassung der Funktionen RB3 R868 RB3 T868 Frequenz Multifrequenzsystem 868 MHz selbst einstellenden (Kanal 1: 868,700 -869,200 MHz; Kanal 2: 868,000 -868,600 MHz; Kanal 3: 869,400 -869,650 MHz; Kanal 4: 869,700 - 870,000 MHz) Speicher 6 Sicherheitsschaltleisten (3 auf Relais 1 und 3 auf Relais 2) Stromverbrauch im Betrieb Max 255mA 12mA... -
Seite 22: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Trennen Sie das Gerät vom Stromnetz ab, bevor Sie Eingriffe irgendwelcher Art ausführen. Wir informieren Sie über folgende Anforderungen zur Erfüllung der europäischen Niederspannungsrichtlinie: · Kontinuierlich angeschlossene Geräte müssen in ihrer Verkabelung über ein leicht zugängliches Anschlusselement verfügen. ·... -
Seite 23: Notizen
Notizen 1248112_Rev1.0 RB3 System Seite 23/24... -
Seite 24: Eg-Konformitätserklärung
EG-Konformitätserklärung Siehe die Webseite www.jcm-tech.com/RB3 /declarationofconformity JCM TECHNOLOGIES, S.A. erklärt, dass sein Produkt RB3 R868 und RB3 T868 die Anforderungen Richtlinie 1999/5/EWG für Funkanlagen Telekommunikationseinrichtungen erfüllt. Außerdem erfüllt relevanten grundlegenden Bedingungen der Maschinenrichtlinie 2006/42/EG, sowie mit jenen von der Richtlichie 2004/108/EG über die elektromagnetischen Verträglichkeit und der Niederspannungsrichtlinie 2006/95/EG, insofern als das Produkt richtig benutzt wird.
