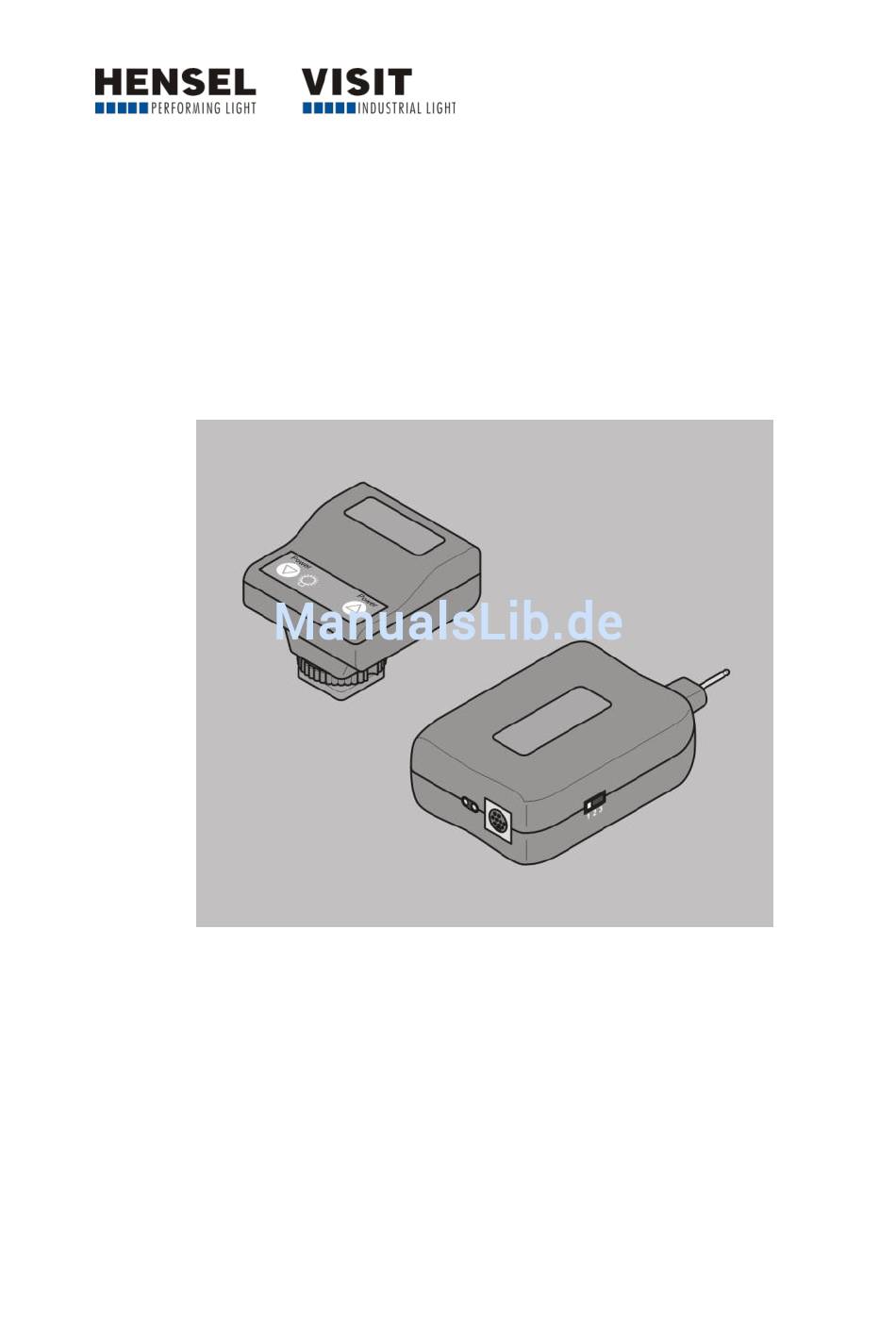

- Seite 1 Funksystem Strobe Wizard Plus Freemask Gebrauchsanleitung Deutsche Original-Gebrauchsanleitung Dok.-Nr.: 900.0508.00 Stand: 08/2017...
-
Seite 3: Inhaltsverzeichnis
Technische Daten .................. 20 Funksystem auspacken und Lieferumfang prüfen ........22 Funksystem in Betrieb nehmen............. 23 Funksystem „Strobe Wizard Plus“ in Betrieb nehmen ......23 Funksystem „Freemask“ in Betrieb nehmen ........23 Komponenten des Funksystems montieren und demontieren ....24 Sender an der Kamera montieren und entfernen ......... - Seite 4 Funksystem bedienen ................28 Funksystem „Strobe Wizard Plus“ bedienen ......... 28 Funksystem „Freemask“ bedienen ............33 Fehler beheben ..................39 Funksystem transportieren und lagern ..........40 Funksystem instand halten ..............41 Funksystem reinigen ................41 Batterien austauschen ................41 Funksystem entsorgen ................44 In Deutschland ..................
-
Seite 5: Hinweise Zur Anleitung Und Zum Hersteller
Hinweise zur Anleitung und zum Hersteller Diese Anleitung hilft Ihnen beim sicheren Gebrauch der Funksysteme „Strobe Wizard Plus“ und „Freemask“. Die beiden Funksysteme „Strobe Wizard Plus“ und „Freemask“ werden im Folgenden kurz „Funksystem“ genannt, sofern nicht verschiedene Funktionen der Funksysteme unterschieden werden müssen. -
Seite 6: Gestaltungsmerkmale In Abbildungen
Hinweise zur Anleitung und zum Hersteller Gestaltungsmerkmale in Abbildungen Wird auf Elemente in einer Legende oder im laufenden Text Bezug genommen, werden diese mit einer Nummer (1) versehen. -
Seite 7: Urheberrecht
Hersteller Urheberrecht Diese Anleitung enthält Informationen, die dem Urheberrecht unterliegen. Ohne vorherige schriftliche Genehmigung der Hensel-Visit GmbH & Co. KG darf diese Anleitung nicht in irgendeiner Form kopiert, gedruckt, verfilmt, verarbeitet, vervielfältigt oder verbreitet werden, weder vollständig noch in Auszügen. -
Seite 8: Sicherheit
Sicherheit Sicherheit Das Funksystem ist nach dem aktuellen Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Bei Arbeiten mit und an dem Funksystem bleiben jedoch Restrisiken, die Gefahren für Leib und Leben verursachen können. Deshalb müssen die nachstehenden Sicherheitshinweise beachtet und befolgt werden. Bestimmungsgemäßer Gebrauch Das Funksystem dient zur Auslösung und Steuerung des Geräts im Innen- und Außenbereich. -
Seite 9: Sach- Und Funktionsstörungen Vermeiden
Sicherheit Schwere Verletzungen oder Tod durch Stromschlag vermeiden Unsachgemäße Arbeiten am Funksystem können zu einem Stromschlag führen. Verwenden Sie niemals ein feuchtes Funksystem. Öffnen Sie nicht das Gehäuse. Lassen Sie das beschädigte Funksystem umgehend und ausschließlich durch den autorisierten Kundendienst ersetzen. Schwere Haut- und Augenverletzungen vermeiden Das Auslösen eines Blitzes in unmittelbarer Nähe der Augen kann zu Haut- und Augenverletzungen führen. -
Seite 10: Gestaltungsmerkmale Der Hinweise Auf Sachschäden
Sicherheit Achten Sie darauf, dass weder das Funksystem noch seine Komponenten auf feuchtem Boden stehen oder liegen. Lagern Sie das Funksystem nicht an Orten, die Hitze noch Feuchtigkeit ausgesetzt sind. Decken Sie das nicht im Betrieb befindliche Funksystem durch einen geeigneten Staubschutz ab. -
Seite 11: Beschreibung
Beschreibung Beschreibung Übersicht Lieferumfang Bezeichnung Name des entsprechenden Empfängers „Strobe Wizard Plus“ oder „Freemask“ Empfänger Synchronkabel Sender Name des entsprechenden Senders „Strobe Wizard Plus“ oder „Freemask“... - Seite 12 Beschreibung Der Lieferumfang kann je nach Anwendung variieren. Nähere Informationen zum Lieferumfang entnehmen Sie der folgenden Tabelle. Bezeichnung Artikelnummer Sender „Strobe Wizard Plus“ inkl. Synchronkabel 95811721 3950 Empfänger „Strobe Wizard Plus“ 3951 Strobe Wizard Plus Set: 3952 Sender „Strobe Wizard Plus“ inkl. Synchronkabel 95811721 Empfänger „Strobe Wizard Plus“...
-
Seite 13: Übersicht Sender Vorderseite
Beschreibung Übersicht Sender Vorderseite Bezeichnung Name des entsprechenden Senders „Strobe Wizard Plus“ oder „Freemask“ Blitzenergie erhöhen Blitzenergie reduzieren, Einstelllicht „Full“, „Aus“ und „Prop“ schalten... -
Seite 14: Übersicht Sender Seitenansicht
Beschreibung Übersicht Sender Seitenansicht Bezeichnung Schalter, Kanal einstellen (1, 2, 3, und All) Taste zum Auslösen des Testblitzes Rändelmutter Anschlussfuß Kontaktstift Klinkenbuchse Schraube zum Öffnen des Batteriefaches Öse... -
Seite 15: Übersicht Empfänger
Beschreibung Übersicht Empfänger Bezeichnung Klinkenstecker Name des entsprechenden Empfängers „Strobe Wizard Plus“ oder „Freemask“ Schalter, Kanal einstellen (1, 2 und 3) 2 LEDS, grün: betriebsbereit, rot: Batterien wechseln... -
Seite 16: Übersicht Empfänger Rückseite
Beschreibung Übersicht Empfänger Rückseite Bezeichnung Schlitz zum Öffnen des Batteriefaches Öse Deckel des Batteriefaches... -
Seite 17: Aufgabe Und Funktion
Beschreibung Aufgabe und Funktion Funksystem „Strobe Wizard Plus“ Das Funksystem „Strobe Wizard Plus“ dient zur Auslösung und Steuerung des Gerätes mit und ohne eingebauten Empfänger im Innen- und Außenbereich. Über den Blitzschuh oder alternativ mit dem Synchronkabel wird der Sender „Strobe Wizard Plus“ an die Kamera angeschlossen. - Seite 18 Beschreibung Bei Geräten ohne eingebauten Empfänger muss mindestens ein Empfänger „Strobe Wizard Plus“ für die Motiv- und mindestens ein Empfänger „Freemask“ für die Hintergrundbeleuchtung verwendet werden. Die Kamera wird in den Modus für die Aufnahme von Serienbildern geschaltet und so eingestellt, dass pro Serie zwei Bilder aufgenommen werden.
-
Seite 19: Typenschild
Beschreibung Typenschild Das Typenschild ist an der Gehäuseunterseite angebracht. Auf dem Typenschild finden Sie folgende Informationen: Herstellername Name des Modells Code-Nummer CE-Kennzeichnung Herstellungsland... -
Seite 20: Technische Daten
Beschreibung Technische Daten Strobe Wizard Plus Funksystem Sender Empfänger Artikelnummer 3950 3951 Synchronanschluss 2,5 mm Klinkenbuchse, mono Synchronspannung ≤ 56 V Synchronstrom < 1mA für 5μs Ein- und ausschalten durch Anlegen der Synchronspannung Kanäle 1, 2, 3, all, einstellbar 1, 2, 3, einstellbar... - Seite 21 Beschreibung Freemask Funksystem Sender Empfänger Artikelnummer 3955 3956 Synchronanschluss 2,5 mm Klinkenbuchse, mono Synchronspannung ≤ 56 V Synchronstrom < 1mA für 5μs Ein- und ausschalten durch Anlegen der Synchronspannung Kanäle 1, 2, 3, all, einstellbar 1, 2, 3, einstellbar Klinkenstecker 6,3 mm, Plus vorn Kürzeste Verschlusszeit 1/250 s...
-
Seite 22: Funksystem Auspacken Und Lieferumfang Prüfen
Funksystem auspacken und Lieferumfang prüfen Funksystem auspacken und Lieferumfang prüfen Entnehmen Sie das Funksystem der Verpackung. Bewahren Sie die Originalverpackung für eine eventuelle Rücksendung an den Kundendienst auf. Prüfen Sie den Lieferumfang auf Richtigkeit und Vollständigkeit (siehe ab Seite 11). -
Seite 23: Funksystem In Betrieb Nehmen
Funksystem in Betrieb nehmen Funksystem in Betrieb nehmen Funksystem „Strobe Wizard Plus“ in Betrieb nehmen Um das Funksystem „Strobe Wizard Plus“ in Betrieb zu nehmen, gehen Sie wie folgt vor: Montieren Sie die Komponenten des Funksystems (siehe ab Seite 24). -
Seite 24: Komponenten Des Funksystems Montieren Und Demontieren
Komponenten des Funksystems montieren und demontieren Komponenten des Funksystems montieren und demontieren ACHTUNG! Bei der Verwendung von Fremdprodukten kann das Gerät beschädigt werden. Verwenden Sie ausschließlich Originalersatzteile und Zubehör vom Hersteller. Sender an der Kamera montieren und entfernen Der Sender kann mit der Kamera wie folgt verbunden werden: ... - Seite 25 Komponenten des Funksystems montieren und demontieren Um den Sender von der Kamera zu entfernen, gehen Sie wie folgt vor: Drehen Sie die Rändelmutter (3) gegen den Uhrzeigersinn bis zum Anschlag. Entfernen Sie den Sender (1) mit dem Anschlussfuß vom Blitzschuh der Kamera (2).
-
Seite 26: Sender Über Das Synchronkabel Mit Der Kamera Verbinden Und Entfernen
Komponenten des Funksystems montieren und demontieren Sender über das Synchronkabel mit der Kamera verbinden und entfernen Um den Sender mit der Kamera über das Synchronkabel zu verbinden, gehen Sie wie folgt vor: Stecken Sie den Klinkenstecker (1) in die Klinkenbuchse (2). ... -
Seite 27: Externen Empfänger Am Gerät Montieren Und Entfernen
Komponenten des Funksystems montieren und demontieren Externen Empfänger am Gerät montieren und entfernen Beim Gerät ohne eingebauten Empfänger kann ein externer Empfänger am Gerät angebracht werden. Um den externen Empfänger am Gerät anzubringen, gehen Sie wie folgt vor: Stecken Sie den Klinkenstecker (2) in die Klinkenbuchse des entsprechenden Geräts (1) ein. -
Seite 28: Funksystem Bedienen
Funksystem bedienen Funksystem bedienen Funksystem „Strobe Wizard Plus“ bedienen Der Sender hat keinen Einschalter. Er ist betriebsbereit, wenn er mit der Kamera über den Blitzschuh oder ein Synchronkabel verbunden ist. Der Empfänger erkennt über die Synchronspannung des Gerätes, mit welchem er verbunden ist, ob dieses betriebsbereit ist oder nicht. - Seite 29 Funksystem bedienen Kanal am Gerät mit externem Empfänger einstellen Um den Kanal am Gerät mit externem Empfänger einzustellen, gehen Sie wie folgt vor: Schalten Sie das entsprechende Gerät ein. Die LED des Empfängers leuchtet grün. Synchronspannung liegt an. Wählen Sie am externen Empfänger mit dem Schalter den gleichen Kanal, z.
- Seite 30 Funksystem bedienen Blitz auslösen Um einen Blitz auszulösen, gehen Sie wie folgt vor: Stellen Sie sicher, dass Sender und Empfänger synchronisiert sind. Lösen Sie die Kamera aus. Das entsprechende Gerät bzw. die entsprechenden Geräte blitzen.
- Seite 31 Funksystem bedienen Blitzenergie einstellen Am Gerät mit eingebautem Empfänger kann mithilfe des Senders auch die Blitzenergie eingestellt werden. Um die Blitzenergie einzustellen, gehen Sie wie folgt vor: Stellen Sie sicher, dass der Sender und Empfänger synchronisiert sind. Um die Blitzenergie zu erhöhen, drücken Sie die Taste (1). ...
- Seite 32 Funksystem bedienen Einstelllicht ein- und ausschalten Neben der normalen Blitzauslösung und Einstellung der Blitzenergie kann am Gerät mit eingebautem Empfänger mithilfe des Senders auch das Einstelllicht ein- und ausgeschaltet werden. Um das Einstelllicht ein-und auszuschalten, gehen Sie wie folgt vor: ...
-
Seite 33: Funksystem „Freemask" Bedienen
Empfänger für die Hintergrundbeleuchtung oder zwei externe Empfänger „Freemask“ verwendet werden. Für die Motivbeleuchtung muss mindestens ein Gerät mit eingebautem Empfänger oder ein externer Empfänger „Strobe Wizard Plus“ verwendet werden. Weitere Hinweise und nützliche Tipps zur Freemask-Anwendung finden Sie auf unserer Internetseite unter: hensel.eu/freemask Kamera einstellen Für die Freemask-Anwendung muss die Kamera im Vorfeld eingestellt... - Seite 34 Schalten Sie die entsprechenden Geräte ein. Die LEDs der Empfänger leuchten grün. Synchronspannung liegt an. Ordnen Sie das Gerät mit externem Empfänger „Strobe Wizard Plus“ mit dem Schalter den gleichen Kanal, z. B. Sender „Freemask“ Kanal 1, Empfänger „Strobe Wizard Plus“ Kanal 1, zu.
- Seite 35 Funksystem bedienen Testblitz auslösen Nach korrekter Synchronisation von Sender und Empfänger kann ein Testblitz ausgelöst werden. Schalten Sie die entsprechenden Geräte gemäß Gebrauchsanleitungen ein. Drücken Sie am Sender die Taste (1). Die entsprechenden Geräte für die Motivbeleuchtung blitzen zuerst und dann die für die Hintergrundbeleuchtung.
- Seite 36 Funksystem bedienen Blitz auslösen Um einen Blitz auszulösen, gehen Sie wie folgt vor: Stellen Sie sicher, dass Sender und Empfänger synchronisiert sind. Lösen Sie die Kamera aus. Das entsprechende Gerät bzw. die entsprechenden Geräte blitzen.
- Seite 37 Funksystem bedienen Blitzenergie einstellen Mit dem Sender "Freemask" kann ausschließlich die Blitzenergie der Geräte der Motivbeleuchtung verändert werden. Um die Blitzenergie einzustellen, gehen Sie wie folgt vor: Stellen Sie sicher, dass der Sender und Empfänger synchronisiert sind. Um die Blitzenergie zu erhöhen, drücken Sie die Taste (1). ...
- Seite 38 Funksystem bedienen Einstelllicht ein- und ausschalten Mit dem Sender "Freemask" kann ausschließlich das Einstelllicht der Geräte der Motivbeleuchtung ein- und ausgeschaltet werden. Um das Einstelllicht ein- und auszuschalten, gehen Sie wie folgt vor: Stellen Sie sicher, dass Sender und Empfänger synchronisiert sind. ...
-
Seite 39: Fehler Beheben
Fehler beheben Fehler beheben Problem Mögliche Ursachen Abhilfe Rüsten Sie den Sender Das Gerät blitzt nicht. Batterien sind zu schwach. und den Empfänger mit neuen Batterien aus. Stellen Sie sicher, dass Der Sender und der Empfänger sind nicht auf der Sender und der den gleichen Kanal Empfänger auf den... -
Seite 40: Funksystem Transportieren Und Lagern
Funksystem transportieren und lagern Funksystem transportieren und lagern Um das Funksystem zu transportieren und zu lagern, gehen Sie wie folgt vor: Demontieren Sie die Komponenten des Funksystems (siehe Seite 24). Lagern Sie das Funksystem an Orten, die weder Hitze noch Feuchtigkeit noch Frost oder Kälte ausgesetzt sind. -
Seite 41: Funksystem Instand Halten
Funksystem instand halten Funksystem instand halten Funksystem reinigen Das Funksystem muss regelmäßig gereinigt werden. Um es zu reinigen, gehen Sie wie folgt vor. Säubern Sie das Funksystem regelmäßig äußerlich mit einem trockenen Tuch. Batterien austauschen Sender Bei dem geringen Stromverbrauch ist bei dem Sender mit mindestens ein bis zwei Jahren Batterielebensdauer zu rechnen, abhängig von der Nutzung. - Seite 42 Funksystem instand halten...
- Seite 43 Funksystem instand halten Empfänger Wenn ein Austausch der Batterien am externen Empfänger erforderlich ist, wird dies durch Aufleuchten der roten LED angezeigt. Um die Batterien des Empfängers auszutauschen, gehen Sie wie folgt vor: Zum Öffnen des Batteriefaches führen Sie eine Münze in den seitlichen Schlitz (1).
-
Seite 44: Funksystem Entsorgen
Funksystem entsorgen Funksystem entsorgen In Deutschland Entsorgen Sie die Verpackung des Funksystems sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und Leichtverpackungen. Entsorgen Sie das Funksystem zusammen mit dem Zubehör getrennt vom Hausmüll. Informationen zu Sammelstellen, die Altgeräte kostenlos entgegennehmen, erhalten Sie bei Ihrer Gemeinde- und Stadtverwaltung. -
Seite 45: Eu-Konformitätserklärung
EU-Konformitätserklärung EU-Konformitätserklärung Hiermit erklärt Hensel-Visit GmbH & Co. KG, dass die Funksysteme „Strobe Wizard Plus“ und „Freemask“ der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://support.hensel.eu/index.php/eu-konformitaetserklaerungen. -
Seite 46: Zubehör
Zubehör Zubehör Sender Bezeichnung Artikelnummer Strobe Wizard Plus Sender 3950 Freemask Sender 3955 Empfänger Bezeichnung Artikelnummer Strobe Wizard 3951 Freemask 3956 Freemask Set 3957 Weiteres Zubehör Bezeichnung Artikelnummer Synchronkabel, kurz 9581721 Lithium-Batterie 6 V für Sender 9998016 Informationen über weiteres Zubehör finden Sie auf unserer Internetseite. -
Seite 47: Garantiebestimmungen
Garantiebestimmungen Garantiebestimmungen In Deutschland Die Garantiebestimmungen entnehmen Sie bitte den allgemeinen Geschäftsbedingungen auf unserer Internetseite: www.hensel.de. Außerhalb Deutschlands Es gelten die Garantiebestimmungen des Händlers, bei dem Sie das Funksystem erworben haben. -
Seite 48: Haftungsbeschränkung
Haftungsbeschränkung Haftungsbeschränkung Wir haften nicht für Sach- oder Personenschäden, die durch eine nicht fachgerechte, den Angaben der Gebrauchsanleitung widersprechende Verwendung des Funksystems entstehen. Ebenso kommen wir nicht für Folgeschäden (wie Produktions- oder Honorarausfall, etc.) auf, die unter Umständen durch einen Defekt unseres Funksystems verursacht wurden. -
Seite 49: Rücksendung An Kundendienst
Sobald Sie einen Schaden am Funksystem festgestellt haben, gehen Sie wie folgt vor: Senden Sie das Funksystem in der Originalverpackung mit einer präzisen Fehlerbeschreibung zur Reparatur an folgende Adresse: HENSEL-VISIT GmbH & Co. KG Abteilung Service Robert-Bunsen-Str. 3 D-97076 Würzburg Telefonnummer: +49(0)931-27881-0 Unsere Kundendienstadressen innerhalb und außerhalb Deutschlands...
