iKarus Li-Po Lader & Balancer Bedienungsanleitung

www.ikarus.net
Bedienungsanleitung Li-Po Lader & Balancer
1. Technische Merkmale:
- Micro Processor gesteuert und daher sehr genau, sicher und zuverlässig.
- Für 7,4V/ 11,1 V (2 und 3-zellige) Li-Ionen oder Li-Polymer Akkus geeignet
- Automatische Ladezustandsanzeige mittels LED
- Automatischer Spannungsabgleich zur maximalen Nutzung des Akkus
- Eingangsspannung 15V -18 V, 1000 mA Gleichstrom
2. Achtung:
- Dieser Lader ist nur für 2-3 zellige Li-Ionen und Li-Polymer Akkus geeignet. Nehmen Sie das Gerät nicht auseinander, ändern
Sie es nicht ab, verwenden es niemals für andere Zwecke.
- Laden Sie niemals den Akku unmittelbar nach dem letzten Flug, bevor der Akku nicht abgekühlt ist. Andernfalls kann der Akku
beschädigt werden, Feuer fangen, oder explodieren.
- Laden sie niemals, wenn sich das Aussehen des Akkus verändert hat, oder der Akku (oder eine Zelle des Akkus) ange-
schwollen ist, da ein beschädigter Akku sich kurzschliessen kann, Feuer fangen, oder explodieren kann.
- Laden Sie niemals den Akku in der Nähe einer Hitzequelle oder unter direkter Sonnenein-
strahlung.
- Um einen Kurzschluss oder andere unvorhersehbare Unfälle zu vermeiden, benützen Sie den Lader niemals in feuchtem
Zustand.
- Vermeiden Sie, dass Flüssigkeiten oder Fremdkörper in den Lader geraten. In diesem Fall schalten Sie sofort die Strom-
versorgung aus, ziehen den Akku ab und senden Sie das Gerät an Ihren örtlichen Händler oder direkt an unsere Firma zur
Reparatur.
- Stellen sie den Li-Po Balance Charger auf eine flache, nicht entflammbare Oberfläche. Lassen sie ihn nicht fallen und ver-
meiden Sie es, das Gerät anzustossen.
- Bevor sie den Akku an den Lader anschliessen, stellen Sie sicher, dass die Polarität des Akkus und des Laders gleich sind,
um Schaden an Ihrem Akku oder dem Lader zu vermeiden.
3. Kontrollanzeigen:
- Verbinden Sie den Lader mit der 15V -18 V 1000 mA Gleichstrom Stromversorgungsteil (achten Sie auf richtige Polarität).
Die Power-LED wird rot leuchten und die Lade-LED grün.
- Um einen 7,4 V (2-zelligen) Li-Ionen oder Li-Polymer Akku zu laden, stecken sie den Akkustecker korrekt in den Anschluss für
2-zellige Akkus am Lader. Dann wird die Lade-LED rot blinken, was bedeutet, dass der Akku sich im Ladezustand befindet.
Sobald der Akku voll geladen ist, wird die LED grün.
- Um einen 11,1 V (3-zelligen) Li-Ionen oder Li-Polymer Akku zu laden, stecken sie den Akkustecker korrekt in den Anschluss
für 3-zellige Akkus am Lader. Dann wird die Lade-LED rot blinken, was bedeutet, dass der Akku sich im Ladezustand befin-
det. Sobald der Akku voll geladen ist, wird die LED grün.
Achtung: Laden Sie jeweils nur einen Akku. Wenn sie zwei Akkus gleichzeitig laden werden der Lader und/oder der Akku
beschädigt oder können Feuer fangen.

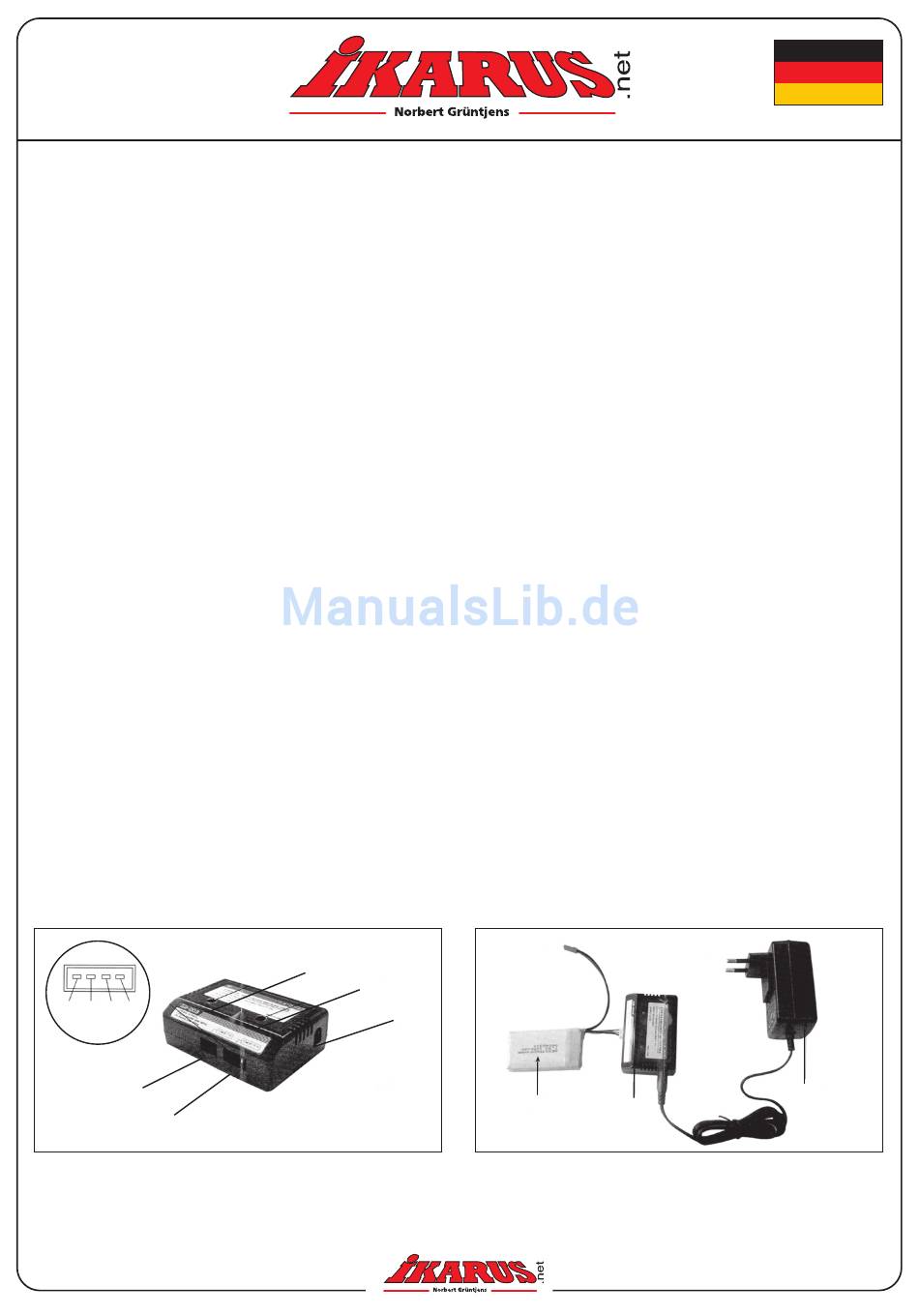

4. Verbindungsschema:
Polaritäts-
zuordnung
12,6V 8,4V 4,2V 0V
Ladebuchse für
7,4 V Akkus
Ladebuchse für
11,1 V Akkus
5. Technische Daten:
Ausgangsstrom:
Eingangsspannung:
Lade/ Ladezu-
stands-LED
Power-LED
Eingangs-
buchse
750 mA
15V – 18V 1000 mA Gleichstrom
Akku Lader
Ausgangsspannung:
1
# 6993023
Stromversorungsteil
7,4 V Buchse (2 Zellen):
11,1 V Buchse (3 Zellen): 12,6 V
6993023-0610
8,4 V
