Inhaltszusammenfassung für SystemAir SmartDial

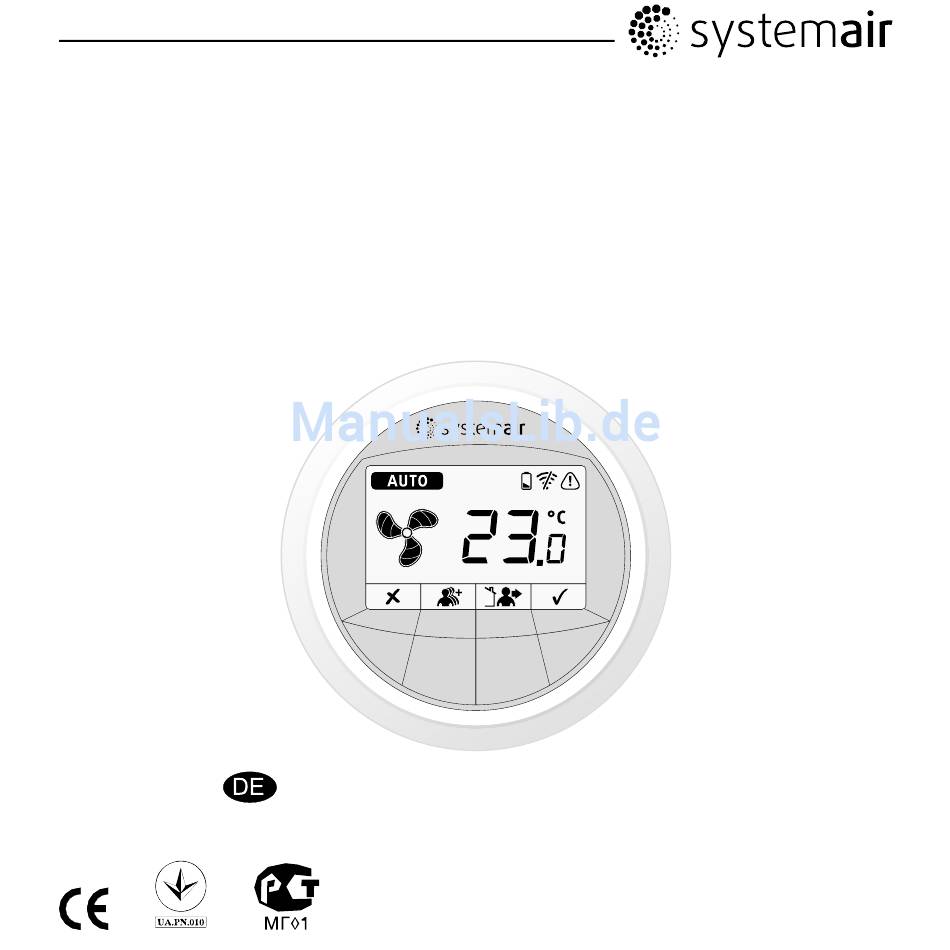

- Seite 1 SmartDial Wireless Bedienungsanleitung Aus dem Englischen übersetztes Dokument 2014-04-22 A001...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Produktbeschreibung ........1 2 Leitlinien zur Installation ......... 2 3 Betrieb ............. 2 4 Beschreibung der Bedieneinheit ....... 3 4.1 Anzeigesymbole ........6 4.2 Bildschirm Hochfahren ......11 4.3 Bindungsbildschirm....... 13 4.4 Standardbildschirm ....... 15 4.5 Einstellen von Temperatur und Ventilatordrehzahl ...... -
Seite 3: Produktbeschreibung
Es kann gleichzeitig auch eine Standard-Bedieneinheit angeschlossen werden. Weitere Informationen entnehmen Sie bitte dem Benutzerhandbuch RS485-Gateway, Kapitel Verbindungen. SmartDial ist für die Wandbefestigung direkt an der Wand oder an einem Wandkasten bestimmt. SmartDial wird über 2 im Lieferumfang enthaltene alkalische AA-Batterien versorgt. Die erwartete Batterielebensdauer beträgt 2 Jahre. -
Seite 4: Leitlinien Zur Installation
2 Leitlinien zur Installation Weitere Informationen entnehmen Sie bitte dem Benutzerhandbuch RS485-Gateway. 3 Betrieb Das Systemair-Lüftungsgerät kann in einem der folgenden 5 Modi betrieben werden: Modus Funktion Die Ventilatoren im Lüftungsgerät sind angehalten. Abwesend Niedrigenergie-Stützbetrieb ist aktiviert. Auto Die Ventilatoren laufen in Übereinstimmung mit den im Lüftungsgerät voreingestellten Werten. -
Seite 5: Beschreibung Der Bedieneinheit
4 Beschreibung der Bedieneinheit Bild 1 Beschreibung der Bedieneinheit Bedienungsanleitung SmartDial Systemair AB... - Seite 6 Uhrzeigerrichtung können die Einstellungen für Ventilatordrehzahl und Temperatur betrachtet und geändert werden. Taste Brechen Sie durch das Drücken der Abbrechen Taste die Menüauswahl oder die Einstellungen ab. Gehen Sie in den Menüebenen zurück zum Ausgangspunkt. Bedienungsanleitung SmartDial Systemair AB...
- Seite 7 Anweisungen. Taste Aktiviert DI7 in der Hauptsteuerung des Zuhause/ Lüftungsgeräts. Das entsprechende Abwesend Icon oben in der Anzeige ist sichtbar wenn aktiv. Taste Bestätigen Sie durch das Drücken Bestätigen der Taste die Menüauswahl oder die Einstellungen. Bedienungsanleitung SmartDial Systemair AB...
-
Seite 8: Anzeigesymbole
Alarm ausgibt, wenn ein Fehler im Gerät vorliegt, oder wenn die Bindung fehlgeschlagen ist. Batterie Das Batteriesymbol wird angezeigt, wenn der Batteriestand niedrig ist. Andernfalls erfolgt keine Anzeige. Defekter Sensor Ungültiger Temperaturwert übermittelt. oder Kurzschluss. Bedienungsanleitung SmartDial Systemair AB... - Seite 9 Lüftungsgeräts unter Funktionen. B. Niedrige Ventilatordrehzahl: Kann beim Verlassen des Gebäudes für einen längeren Zeitraum verwendet werden. C. Normale Ventilatordrehzahl: Wird den erforderlichen Luftwechsel unter normalen Bedingungen liefern. D. Hohe Ventilatordrehzahl: Um den Luftstrom gegebenenfalls zu erhöhen. Bedienungsanleitung SmartDial Systemair AB...
- Seite 10 Ventilatordrehzahlsymbol D. Fehler der Das Symbol für Fehler der Wireless- Wireless-Kommunikation wird angezeigt, Kommunikation wenn die Kommunikation mit dem Gateway verloren geht, andernfalls wird es nicht angezeigt (Kommunikation für mehr als 60 Minuten verloren). Bedienungsanleitung SmartDial Systemair AB...
- Seite 11 Die Taste bearbeitet erst wieder neue Anfragen. wenn der (neue) Modus von der Hauptsteuerung des Lüftungsgeräts empfangen wurde. Das Icon blinkt, wenn der Modus geändert wird und der neue Modus noch nicht durch die Hauptsteuerung im Lüftungsgerät bestätigt wurde. Bedienungsanleitung SmartDial Systemair AB...
- Seite 12 (neue) Modus von der Hauptsteuerung des Lüftungsgeräts empfangen wurde. Das Icon blinkt, wenn der Modus geändert wird und der neue Modus noch nicht durch die Hauptsteuerung im Lüftungsgerät bestätigt wurde. Abbrechen Symbol Abbrechen Bestätigen Symbol Bestätigen Bedienungsanleitung SmartDial Systemair AB...
-
Seite 13: Bildschirm Hochfahren
Gerät in den Außen- und Abluftluftleitungen mit Klappen ausgestattet werden, um einen Kaltluftzug und das Risiko einer Kondenswasserbildung beim Stoppen des Geräts zu vermeiden. 4.2 Bildschirm Hochfahren Nach dem Hochfahren leuchten alle Icons für zwei Sekunden auf. Bedienungsanleitung SmartDial Systemair AB... - Seite 14 Bild 2 Bildschirm Hochfahren Nach zwei Sekunden wird die Software-Version angezeigt. Wenn SmartDial nicht innerhalb von 4 Sekunden an das Gateway gebunden wird, wird der Bindungsbildschirm (Abbildung 3) angezeigt. Bedienungsanleitung SmartDial Systemair AB...
-
Seite 15: Bindungsbildschirm
Wenn SmartDial innerhalb von 4 Sekunden an das Gateway gebunden wird, wird der Standardbildschirm (Abbildung 4) angezeigt. 4.3 Bindungsbildschirm Bild 3 Bindungsbildschirm Wenn SmartDial nicht innerhalb von 4 Sekunden an das Gateway gebunden wird, wird der Bindungsbildschirm (Abbildung 3) angezeigt. - Seite 16 Drücken Sie die Bestätigungstaste (6), um den Bindungsprozess zu starten. Wenn die Bindung erfolgreich war, wird der Standardbildschirm (Abbildung 4) angezeigt. Die Taste Abbrechen (3) ist nur aktiv, wenn SmartDial bereits gebunden ist. Wenn aktiv und gedrückt, wird der Standardbildschirm (Abbildung 4) angezeigt.
-
Seite 17: Standardbildschirm
Hinweis! Es werden keinen besonderen Aktionen durchgeführt, wenn die Taste Abbrechen (3) gedrückt wird; bestehende Bindungen werden nicht gelöscht. Wenn SmartDial gebunden ist und 30 Sekunden keine Interaktion durch den Benutzer erfolgt, wird der Standardbildschirm (Abbildung 4) angezeigt. 4.4 Standardbildschirm... - Seite 18 Zulufttemperatur oder die Ventilatordrehzahl, um so anzuzeigen, dass eine Änderung des Sollwerts durch Drücken der Taste Bestätigen (6) erfolgen kann. Wenn die Tasten Abbrechen (3) und Bestätigen (6) gleichzeitig für 10 Sekunden gedrückt werden, wird der Bindungsbildschirm angezeigt. Bedienungsanleitung SmartDial Systemair AB...
- Seite 19 Hinweis! Normalerweise wird der Bindungsbildschirm automatisch nach dem ersten Hochfahren angezeigt. Dies ist daher nur in seltenen Fällen erforderlich, wenn Sie das gerät mit einem anderen System verbinden möchten. Bedienungsanleitung SmartDial Systemair AB...
-
Seite 20: Einstellen Von Temperatur Und Ventilatordrehzahl
4.5 Einstellen von Temperatur und Ventilatordrehzahl Bedienungsanleitung SmartDial Systemair AB... - Seite 21 Das Viereck wird zwischen den einzelnen Einstellungen bewegt, indem das Wählrads in oder entgegengesetzt der Uhrzeigerrichtung gedreht wird. Wenn das W gedreht wird, erscheint das Viereck, und Sie können entweder die Ventilatordrehzahleinstellungen oder die Temperatureinstellungen wählen. Bedienungsanleitung SmartDial Systemair AB...
- Seite 22 Sie die Taste Bestätigen (6), um den Wert anzunehmen. Drücken Sie jederzeit die Taste Abbrechen (3), um zu Startpunkt zurückzukehren (kein Viereck aktiv). Wenn für 20 Sekunden keine Aktivität erfolgt, wird automatisch zum Startpunkt zurückgekehrt. Bedienungsanleitung SmartDial Systemair AB...
-
Seite 23: Batteriewechsel
2. Verwenden Sie einen Schraubendreher oder ein ähnliches Werkzeug, um die Verriegelung (2) nach unten zu drücken und hebeln Sie das Gerät (3) heraus. 3. Wechseln Sie die Batterien. 4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Bedienungsanleitung SmartDial Systemair AB... - Seite 24 Systemair AB behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt dieser Anleitung ohne Vorankündigung vorzunehmen. Systemair AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com...
