BEDIENUNGSANLEITUNG

Inhaltsverzeichnis

Inhaltszusammenfassung für Trail Tech Vector

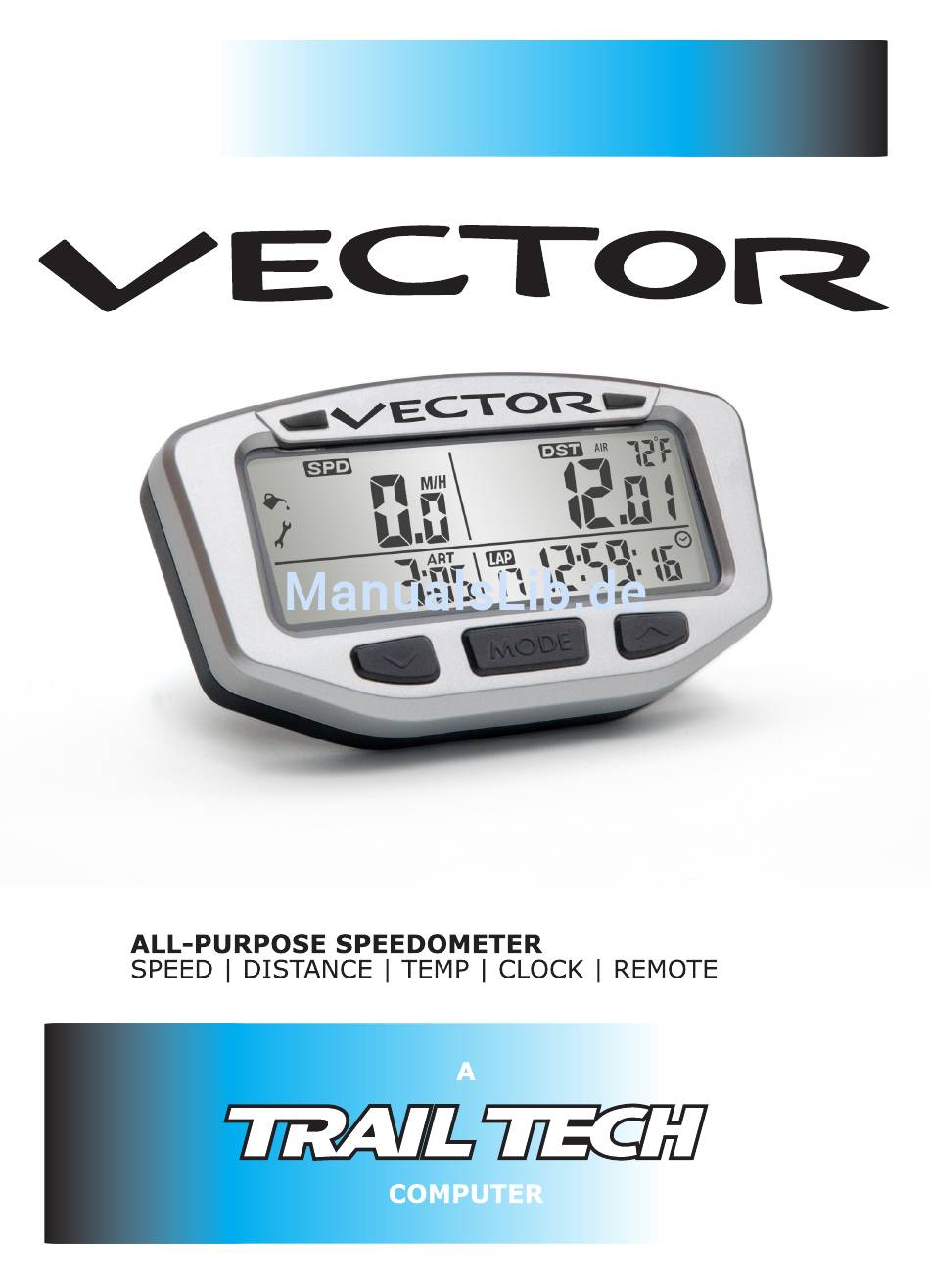

Seite 1 BEDIENUNGSANLEITUNG...
Seite 2 Kurzeinführung Normaler Modus: = Beleuchtung einschalten = zwischen den Bildschirmen umschalten = Stopuhr ein- und ausschalten Einstellmenü: = Einstellmenü aufrufen = zwischen den Bildschirmen umschalten = Zum nächsten Menüpunkt wechseln = Wert erhöhen bzw. verändern Reset: = Reset / Daten löschen veränderbarer Kilometerstand: = veränderbaren Kilometerstand ein- /ausschalten...
Seite 3 Warnungen WARNUNG: Wenn Sie den Vector benutzen, • Setzen Sie den Vector nicht beachten Sie die folgenden langfristig direkter Dinge: Sonneinstrahlung aus. • Lesen Sie die • Kontrollieren Sie regelmässig Bedienungsanleitung. den Abstand zwischen Tachosensor und Magnet. • Wenn Sie den Kühlmittelsensor nutzen wollen, prüfen Sie vor...
Seite 4 Techn. Angaben FUNKTION ANZEIGE WERT Geschwindigkeit - 399.9 KM/H oder M/H durchschnittl. Geschw. - 399.9 KM/H oder M/H Höchstgeschwindigkeit - 399.9 KM/H oder M/H Entfernung 0.00 - 9999.99 KM oder M Stopuhr - 9999 Stunden 59 min Kilometerstand 0.0 - 999999 KM oder M Fahrzeit - 999 Stunden 59 min Gesamtfahrzeit...
Seite 5 Specifications EINHEITEN STUFEN GENAUIGKEIT KM/H oder M/H 0.1 KM/H oder M/H +/- 0.1% KM/H oder M/H 0.1 KM/H oder M/H +/- 0.1% KM/H oder M/H 0.1 KM/H oder M/H +/- 0.1% KM/H oder M/H 0.1 KM/H oder M/H +/- 0.1% Stunden:Minuten 1 Sekunde +/- 0.1%...

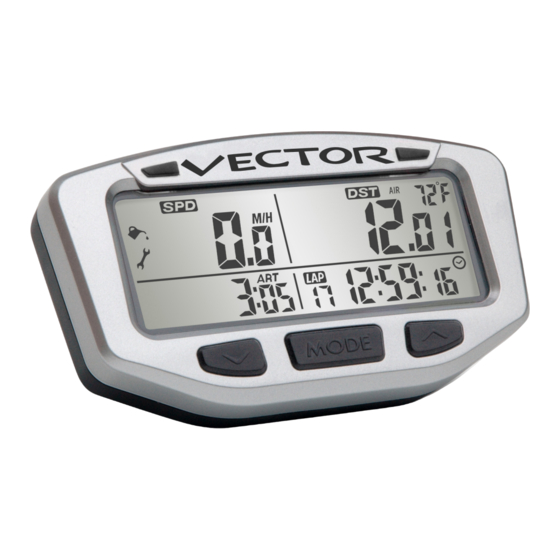

Seite 6 Überblick Vector Computer: Computer: • Der Vector hat 3 Tasten, zwei LED und einen LCD Bildschirm. LED’s: • orange LED: Zeigt die Temperaturwarnung und schnelle Rundenzeiten im Laptimermodus an. • rote LED: Zeigt die zweite Temperaturwarnung und langsame Rundenzeiten im Lap Timer Modus an.
Seite 7: Hintergrundbeleuchtung
Eigenschaften Hintergrundbeleuchtung: Die integrierte Hintergrundbeleuchtung sorgt für einwandfreie Funktion in der Dunkelheit. Anschluss an 12V Bordspannung: • alle fünf LED leuchten • Die Beleuchtung bleibt eingeschaltet, so lange sich die Räder drehen. 20 Minuten nach Stillstand geht die Beleuchtung aus. Bei Tastendruck oder drehendem Rad wird die Beleuchtung eingeschaltet.
Seite 8 Der Reset Knopf löscht die aktuellen Daten inklusive der Uhrzeit und dem Tageskilometerstand. Interne Batterie: • Der Vector hat eine interne 3.0V Knopfzelle (#CR2032). Ohne 12V Anschluss arbeitet der Vector über die interne Batterie. • Zum Batteriewechsel die Verschlusskappe mit einer Münze öffnen.
Seite 9: Installation
Installation Lenker Montage: Verwenden Sie die Schrauben wie im Bild. Denken Sie an die Muttern. Temperatur Sensor: Lesen Sie die modellspezifischen Anleitungen für genaue Hinweise. Kühler- schlauch Zünd- kerze Temp.- sensor Zylinderkopf Temperatursensor Temperatursensor für wassergekühlte Motoren...
Seite 10: Montage
Installation Montage: Auf der Rückseite des Vector sind zwei M4 Gewindebohrungen. Benutzen Sie die zwei mitgelieferten M4 Schrauben zur Montage. Die Kabel dürfen nicht abgeknickt oder beschädigt werden. Wenn andere als die originalen Schrauben verwendet werden, stellen Sie sicher, dass die Schrauben nicht zu lang sind.
Seite 11 Der Vector kann nicht die Fahrzeugbatterie entladen. • Die “LO” Anzeige wird aktiviert, wenn die interne Batterie unter 2.45V fällt. • Der Vector arbeitet bei 6.0 - 400 VAC/VDC, verbraucht aber nicht genug Strom, um die Fahrzeugbatterie zu entladen. Anschluss- Anschlusskabel mit kabel...
Seite 12 Installation ATV Sensor/Magnet Installation: Der Vector benötigt zwei Dinge um die Geschwindigkeit anzuzeigen. 1. Ein Magnet am drehenden Rad. 2. Ein Geschwindigkeits- sensor am stillstehenden Teil des Fahrzeugs. Der Magnet dreht sich und löst bei jeder Umdrehung am Installation Magnetschraube Sensor einen Impuls aus.
Seite 13 Tacho heraus und wird mit Kabelbindern an der Bremsleitung auf dem Weg zum Magnet kurz vor dem Sensor Bremssattel fixiert. Der Vector errechnet die Geschwindigkeit an Anzahl der Radumdrehungen. Einige Motorräder haben spezielle Anleitungen, lesen Sie diese vor dem Einbau.
Seite 14 Installation Überblick: Sie benötigen den Radumfang zum Einstellen des Vector. Benutzen Sie Methode 1, 2 oder 3. Methode 1) Wheel Size= Zollstock: Wheel Diameter(mm) x 3.14 Messen Sie den Durchmesser in Millimetern und multiplizieren Sie dies mit 3,14. Das Ergebnis ist der Radumfang.
Seite 15: Methode 3) Distanzmessung
Setzen Sie die Zahlen in die Formel ein um X zu berechnen: 2110 4.95 (aktueller Radumfang) (Anzeige) 5.00 (neuer Radumfang) (Strecke) 4.95X = 2110 * 5.00 4.95X = 10550 10550 4.95 X = 2131 Geben Sie das Ergebnis in den Vector ein. Mein Radumfang:...
Seite 16 • Temperatureinheit, °F or °C Nachdem ein Wert bestätigt wurde, kann der nächste Wert eingestellt werden. Wenn 15 Sekunden keine Taste betätigt wird, kehrt der Vector in den normalen Modus zurück. Einstellmenü: Alle drei Tasten gleichzeitig drücken, um in das Einstellmenü zu gelangen.
Seite 17: Auswahl Kilometer Oder Meilen Pro Stunde
Einstellmenü Auswahl Kilometer oder Meilen pro Stunde: Zur Auswahl die linke Taste drücken. ZUR BESTÄTIGUNG MODE DRÜCKEN. Weiter zur nächsten Einstellung. Radumfang einstellen: Lesen Sie das Kapitel “Radumfang messen”. Vorgabe ATV: 1676mm MOTORRAD: 2109mm DIE BLINKENDE ZAHL KANN MIT DER LINKEN TASTE VERÄNDERT WERDEN.
Seite 18: Uhrzeitformat Einstellen
Einstellmenü Uhrzeitformat einstellen: Ab Werk sind 12 Stunden eingestellt. DIE BLINKENDE ZAHL KANN MIT DER LINKEN TASTE VERÄNDERT WERDEN. ZUR BESTÄTIGUNG MODE DRÜCKEN. Weiter zur nächsten Einstellung. Uhrzeit einstellen: DIE BLINKENDE ZAHL KANN MIT DER LINKEN TASTE VERÄNDERT WERDEN. ZUR NÄCHSTEN ZAHL MIT DER RECHTEN TASTE WECHSELN.
Seite 19: Temperatureinheit Einstellen
Einstellmenü Temperatureinheit einstellen: Wechsel zwischen °C oder °F. ZUM ÄNDERN DIE LINKE TASTE DRÜCKEN. ZUR BESTÄTIGUNG MODE DRÜCKEN. Weiter zur nächsten Einstellung.
Seite 20: Höchsttemperatur Einstellen
Einstellmenü Höchsttemperatur einstellen: Wenn die Motortemperatur diesen Wert erreicht, leuchtet die orange LED zur Warnung. Der Wert "0" deaktiviert die Funktion. Die Werkseinstellung ist "0". DIE BLINKENDE ZAHL KANN MIT DER LINKEN TASTE VERÄNDERT WERDEN. ZUR NÄCHSTEN ZAHL MIT DER RECHTEN TASTE WECHSELN. ZUR BESTÄTIGUNG MODE DRÜCKEN.
Seite 21: Ölwechsel Und Wartungsintervall Einstellen
Wenn das Serviceintervall während der Fahrt erreicht wird, zeigt das entprechende Symbol dies an: oder • Der Vector verändert nicht die Werte automatisch. Dies muss im Menü manuell gemacht werden. • Im Einstellmenü werden die Symbole ausgeblendet, falls diese im normalen Modus angezeigt werden.
Seite 22: Normaler Modus
Normaler Modus Wechseln zwischen den 3 Bildschirmen: Alle Informationen werden in einem der drei Bidschirme angezeigt. Während der Fahrt kann man zwischen Bildschirm 1 und 2 gewählt werden. Der Bildschirm 3 wechselt nach 5 Sekunden zurück zur 1. Die MODE Taste oder den mittleren Knopf der Fernbedienung zum oder Wechseln drücken.
Seite 23 Bildschirm 2: • Durchschnittsgeschwindigkeit (AS) • Strecke (DST) • Stopuhr (TT) • Uhrzeit • Lufttemperatur Bildschirm 3: • Höchstgeschwindigkeit (MS) • Gesamtkilometerstand (ODO) • Gesamtfahrzeit (ART) • Uhrzeit • maximale Motor- temperatur Unter 38°C Motortemperatur zeigt der Vector “- -”an.
Seite 24: Vector Eigenschaften
Tageskilometerzähler Ruhemodus: Empfängt der Vector 20 Minuten kein Signal (Radumdrehung oder Tastendruck), dann geht der Vector in den Ruhemodus. Es wird nur die Uhrzeit angezeigt. Wird eine Taste gedrückt oder das Rad gedreht, kehrt der Vector aus dem Ruhemodus zurück.
Seite 25 Vector Eigenschaften Tacho: Beschreibung: Der Tacho zeigt die aktuelle Geschwindigkeit an. Ausserdem kann er die Durchschnitts- und Höchstgeschwindigkeit seit dem letzten Reset anzeigen. Geschwindigkeit: Die Geschwindigkeit wird von 0 bis 399,9 km/h im Feld oben links im Bildschirm 1 angezeigt.
Seite 26 Vector Eigenschaften Gesamtkilometerstand: Beschreibung: Der Gesamtkilometerstand wird im Bildschirm 3 mit ODO angezeigt und zählt alle gefahrenen Kilometer. Dieser kann nicht gelöscht werden. Tageskilometerstand: Beschreibung: Der Tageskilometerzähler zeigt die Strecke seit dem letzten Reset an. Tageskilometer- stand: Der Tageskilometerzähler wird im Bildschirm 1 und 2 mit DST angezeigt.
Seite 27 Um den Modus zu verlassen, 3 Sekunden <MODE> drücken. Der Vector kehrt in den normalen Modus zurück.. Der Vector kehrt nach 5 Sekunden automatisch in den normalen Modus zurück.. Anmerkung: Für schnellere Änderungen kann der Rallymodus genutzt werden, siehe S. 38.
Seite 28: Uhr Und Stoppuhr
Vector Eigenschaften Uhr und Stoppuhr: Uhrzeit: Die Uhrzeit wird in allen drei Bildschirmen unten rechts angezeigt. Die Uhrzeit kann in 12h oder 24h angezeigt werden. Stoppuhr: Die Stoppuhr (TT) wird im Bildschirm 2 angezeigt. Die Stoppuhr arbeitet wie eine gewöhnliche Stoppuhr. Drücken Sie <LINKS>...
Seite 29: Fahrzeit Und Gesamtfahrzeit
Zum Löschen/RESET <LINKS> und <MODE> 3 Sekunden drücken. Gesamtfahrzeit: Beschreibung: Die Gesamtfahrzeit zeigt die Fahrzeit seit der Montage des Vector an. Dies kann nicht gelöscht werden. Anzeige: Es wird bis maximal 9999:59 Stunden gezählt, dann beginnt der Vector wieder bei 0.
Seite 30 Wert steigt, dann blinkt die rechte LED und zeigt damit, dass der Motor viel zu heiss ist. Bei welchen Werten die LED blinken sollen, wird manuell eingestellt. Siehe S. 22. • Der Vector muss an 12V angeschlossen werden, damit die LED funktionieren. RECHTE LED: Temperatur...
Seite 31: Tageskilometerstand Löschen
Vector Eigenschaften Tageskilometerstand löschen: Löscht temporäre Daten: • Höchstgeschwindigkeit (MS) • Maximum Speed (MS) • Stoppuhr (TT) • Stop Watch (TT) Die Daten sollten nach jeder Fahrt gelöscht werden, damit bei der nächsten Fahrt neue Daten gespeichert werden können. Anmerkungen: •...
Seite 32: Lap Timer Anzeigen
Lap Timer Modus Überblick: Dieser Modus ist für Rennfahrer und Fahrten nach Zeitvorgabe gemacht. Drücken Sie nach jeder Runde auf die Taste und vergleichen Sie sofort die Rundenzeit über die LED Anzeige, oder vergleichen später Runde für Runde. Die Fernbedienung ist nötig für den Lap Timer Modus.
Seite 33 Lap Timer Modus Pace LED: Der Vector speichert die Rundenzeiten. Ab Runde 3 arbeiten die rote und orangfarbene LEDs. • orange signalisiert eine schnellere Runde als vorher. • rot signalisiert eine langsamere Runde als vorher. • eine orange blinkende LED zeigt die absolut schnellste Runde an.
Seite 34: Lap Timer Modus Aktivieren
• Beim Aktivieren wird "ON" angezeigt und der Modus ist aktiviert. • Der Vector zählt erst nach zwei Radumdrehungen, um ihn nicht zu starten, wenn man an die Startlinie vorrollt. • "ON" zeigt an, das der Lap Timer aktiv ist, bzw. läuft.
Seite 35: Lap Timer Daten Löschen
Lap Timer Daten löschen: Vor jeder Fahrt den Speicher löschen, damit neue Daten gesammelt werden können. Dies ist nur im Lap Timer Modus möglich. Zum Löschen der Daten die linke und die mittlere Taste am Vector im Lap Timer Modus drücken.
Seite 36 Modus 3 Sekunden drücken. • Der Rally Modus wird mit diesem Symbol angezeigt ( • Im Rally Modus arbeiten alle Tasten am Vector wie gewohnt und alle Anzeigen arbeiten normal. Die Fernbedienung ist für den Rally Modus reserviert, bis dieser verlassen wird. •...
Seite 37 Notes Notes:...
Seite 38: Problemlösungen
Überprüfen Sie die Montage. • Wenn das Kabel abgezogen wurde, führen Sie einen RESET mit den Tasten <LINKS>+<MODE> aus oder drücken den RESET Knopf auf der Rückseite. Nur dann erkennt der Vector den Sensor. • Unter 38°C Motortemperatur zeigt der Vector “- -”an.
Seite 39 Kraftstoff, Reiniger und manche Lösungsmittel können das Display beschädigen. Vermeiden Sie Kontakt mit diesen Mitteln. Die Hintergrundbeleuchtung geht immer wieder aus. • Der Vector muss an das 12V Bordnetz angeschlossen sein, damit die Beleuchtung permanent anbleibt. Siehe S. 9. Die interne Batterie ist leer. •...
Seite 40 Begriffe GESAMTFAHRZEIT / ACCUMULATED RIDE TIME (ART): Die gesamte Zeit, die mit dem Vector gefahren wurde. Diese kann nicht gelöscht werden. EINSTELLBARER TAGESKILOMETERZÄHLER / ADJUSTABLE DISTANCE (ADST): Ändert die Strecke seit dem letzten Reset. Ähnlich wie der Rallymodus. Funktioniert auch ohne Fernbedienung.
Seite 41 Höchstgeschwindikeit seit dem letzten Reset. NORMALER MODUS: Der Standardmodus des Vector. GESAMTKILMETERSTAND / ODOMETER (ODO): Die gesamte Strecke, die mit dem Vector gefahren wurde. Dieser Kilometerstand kann nicht gelöscht werden. RALLY MODUS (ADST): Wird ein Roadbook genutzt, muss der Kilometerstand (DST) einfach und schnell justiert werden. Im Rallymodus muss nur eine Taste der Fernbedienung dafür gedrückt...
Seite 42 LIMITED WARRANTY Within one year from the date of original purchase, Trail Tech will repair or replace, at its option, any Trail Tech powersport computer which is deemed defective in workmanship or materials. Please contact Trail Tech or dealer where item was purchased for assistance.
