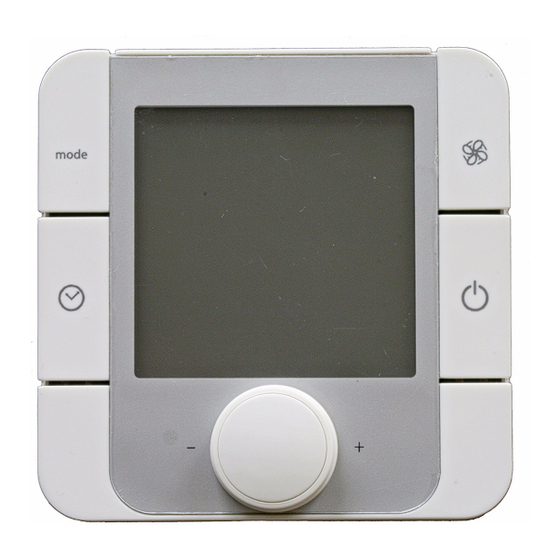

Smart-RTC RTM Econ U Gebrauchsanweisung
Inhaltszusammenfassung für Smart-RTC RTM Econ U
- Seite 1 Smart-RTC+ Montage- und RTM Econ U Gebrauchsanweisung RTM Econ A Installation and Operating Instructions Instructions d’installation et d’utilisation Raumtemperatur- regelung Smart-RTC+ zum Anschluss an den Wärmepumpen- manager Bestell-Nr. / Order no. / N°de commande : 452115.66.39 FD 9603...
-
Seite 3: Inhaltsverzeichnis
1.2 Bestimmungsgemäßer Gebrauch......................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien ..................... DE-2 Verwendungszweck ........................DE-2 Lieferumfang..........................DE-3 3.1 RTM Econ U ............................DE-3 3.2 RTM Econ A ............................DE-3 Montage............................DE-3 4.1 Allgemein ............................. DE-3 4.2 RTM Econ U ............................DE-3 4.3 RTM Econ A ............................ -
Seite 4: Bitte Sofort Lesen
Es dürfen maximal 2 Heiz-/Kühlkreise mit RTM Econ AU ausgeführt wer- ACHTUNG! den. Pro Heiz-/Kühlkreis sind bis zu 10 RTM Econ AU möglich. Der Wär- Der Einsatz der Raumtemperaturregelung Smart-RTC+ ersetzt nicht den mepumpenmanager kann maximal mit 20 RTM Econ AU kommunizieren. hydraulischen Abgleich der Wärmepumpen-Heizungsanlage. -
Seite 5: Lieferumfang
Lieferumfang 3.1 RTM Econ U 3.2 RTM Econ A Lieferumfang: Lieferumfang: RTM Econ U für Unterputzmontage RTM Econ A für Aufputzmontage 2 Schrauben zur Befestigung in der Unterputzdose 2 Schrauben und 2 Dübel für die Wandmontage ... -
Seite 6: Rtm Econ A
Smart-RTC+ 4.3 RTM Econ A Abb. 4.3 Abb. 4.4 Abb. 4.5 DE-4 452115.66.39 FD 9603... -
Seite 7: Elektrischer Anschluss
Smart-RTC+ 4.4 Elektrischer Anschluss ACHTUNG! Elektrische Installationsarbeiten dürfen nur von einer Elektrofachkraft durchgeführt werden. Vor den elektrischen Anschlussarbeiten auf Span- nungsfreiheit prüfen. 4.4.1 Spannungsversorgung Der Anschluss der Spannungsversorgung der RTM Econ AU er- folgt über ein bauseits zu erstellendes 2-adriges Kabel an den Klemmen L und N (1~ /N, 230 V, 50 Hz). -
Seite 8: Bus-Leitung
Smart-RTC+ 4.4.3 BUS-Leitung Zwischen Wärmepumpenmanager (N1) RTM Econ AU ist eine BUS-Leitung bauseits zu erstellen. Die BUS-Leitung muss als Linienstruktur ausgeführt werden (Abb. 4.11 auf S. 7). Dazu ist ein geschirmtes Kabel 2x 0,25 mm² mit einer maximalen Länge von 500 m zu verwenden. Als GND- Anschluss wird der Kabelschirm verwendet. - Seite 9 Smart-RTC+ Abb. 4.12 Abb. 4.11 452115.66.39 FD 9603 DE-7...
-
Seite 10: Inbetriebnahme
Smart-RTC+ 4.5 Inbetriebnahme 4.5.1 RTM Econ AU HINWEIS Die Inbetriebnahme der RTM Econ A/U, wird wie in Abb. 4.13 auf S. 8 vorgenommen. Dabei ist auf die Reihenfolge zu achten. Die Kann keine Kommunikation hergestellt werden, so muss am Vergabe der Adressen erfolgt wie in Abb. 4.13 auf S. 8 darge- RTM Econ AU die eingestellte Adresse und die BUS-Leitung kontrolliert... -
Seite 11: Wärmepumpenmanager
Smart-RTC+ 4.5.2 Wärmepumpenmanager Die Funktion der Raumregelung Smart-RTC+ muss im Menü vom Wärmepumpenmanager aktiviert werden. In das Menü für die Vorkonfiguration gelangt man durch gleichzeitiges Drücken (ca. 5 Sekunden) der Tastenkombination (ESC) und (MENUE) Die Vorkonfiguration wird durch die Taste (ESC) verlassen. -
Seite 12: Funktionsbeschreibung
Smart-RTC+ Funktionsbeschreibung Abb. 5.1 Beschreibung der Tastenfunktion Wahltaste „Betriebsart“: Wahltaste „Anzeige Raumsolltemperatur“: Freigabe bzw. Sperre der gewünschten Betriebsart des Wechsel der Anzeige zwischen der Raumsoll- und aktu- Raumes in dem sich der RTM Econ AU befindet. Diese ellen Raumisttemperatur. -
Seite 13: Anhang / Appendix / Annexes
Anhang / Appendix / Annexes Technische Geräteinformationen / Technical Device Information / Informations techniques sur les appareils ................A-II Abmessung / Dimensions / Dimensions ................... A-III 2.1 RTM Econ U ............................A-III 2.2 RTM Econ A ............................A-III 452115.66.39 FD 9603... -
Seite 14: Technische Geräteinformationen / Technical Device Information / Informations Techniques Sur Les Appareils
Smart-RTC+ Technische Geräteinformationen / Technical Device Information / Informations techniques sur les appareils Spannungsversorgung / Power supply / alimentation en tension 85 bis / to / à 260 V AC, 50/60 Hz Leistungsaufnahme / Power consumption / Puissance absorbée 2 VA... -
Seite 15: Abmessung / Dimensions / Dimensions
Smart-RTC+ Abmessung / Dimensions / Dimensions 2.1 RTM Econ U 2.2 RTM Econ A 452115.66.39 FD 9603 A-III... - Seite 16 Smart-RTC+ A-IV 452115.66.39 FD 9603...
- Seite 17 Smart-RTC+ 452115.66.39 FD 9603...
- Seite 18 Garantiebedingungen Kundendienstadresse siehe Irrtümer und Änderungen vorbehalten. Montage- und Gebrauchsanweisung Wärmepumpe. Subject to alterations and errors. For the terms of the guarantee and after-sales service Sous réserve d’erreurs et modifications. addresses, please refer to the Installation and Operating Instructions for Heat Pumps. Pour les conditions de garantie et les adresses SAV, se référer aux instructions de montage et d’utilisation de la pompe à...
