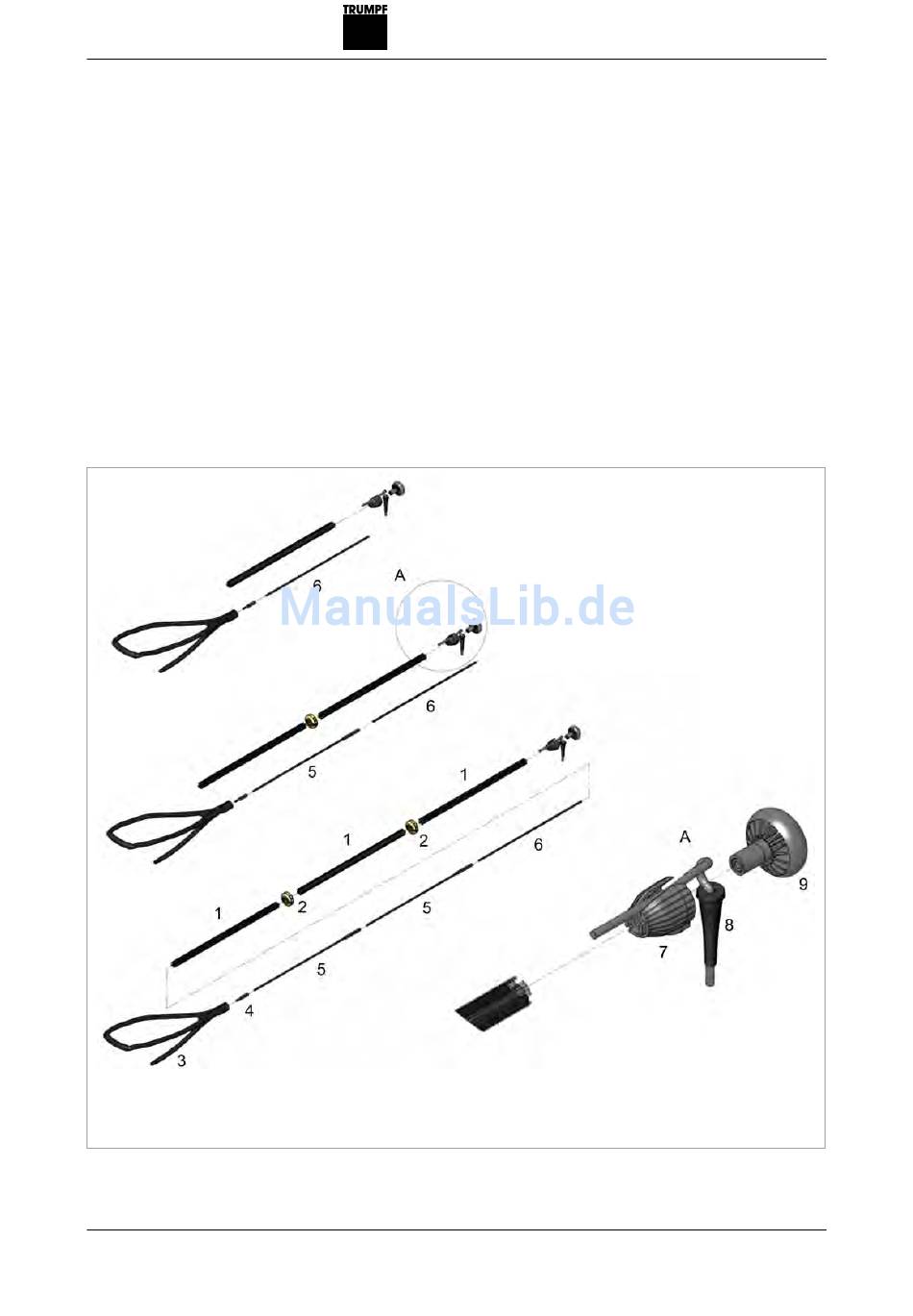

Griff zusammenbauen
1 Griffstange
2 Klemmgriff
3 Bügelgriff
E762DE_02
3.

Einstellarbeiten

3.1

Griff montieren

Der Griff wird als Bausatz geliefert. Vor der Montage an den Auf-
lageleisten-Reiniger muss dieser zunächst zusammengebaut wer-
den.
Zwei Griffstangen (1) mit Verlängerung (5) und Gewindestange
(6) zusammengesetzt ergeben eine Länge von 1330 mm für den
gesamten Griff. Dieser kann durch eine weitere Griffstange (1)
und Verlängerung (5), z. B. für Arbeiten an der TruLaser 7040,
verlängert werden.
4 Adapter
5 Verlängerung
6 Gewindestange
2012-02-07
7 Kabelführung
8 Kabel zum Austaster
9 Griff
Einstellarbeiten
Fig. 58867
