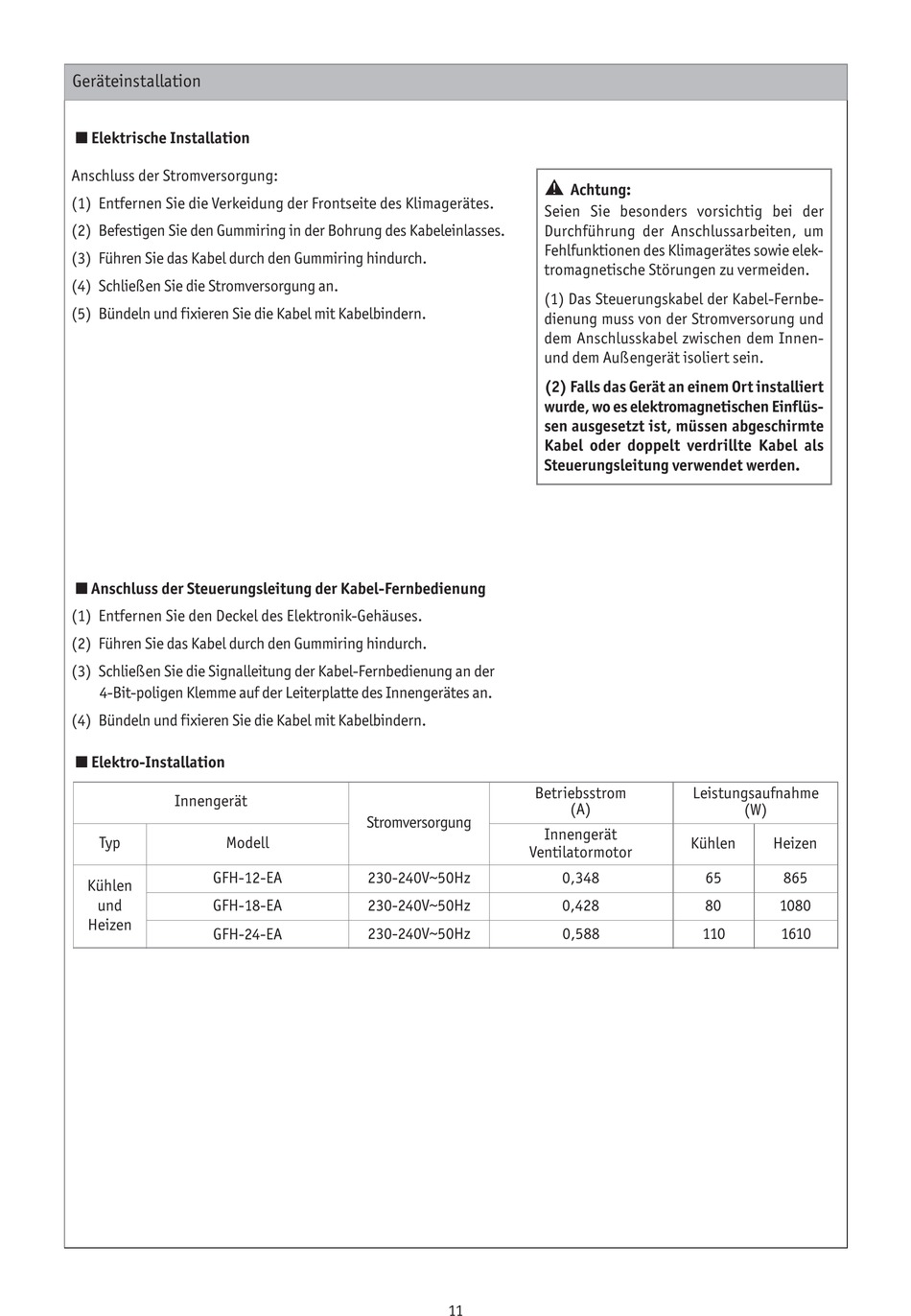

Geräteinstallation
n Elektrische Installation
Anschluss der Stromversorgung:
(1) Entfernen Sie die Verkeidung der Frontseite des Klimagerätes.
(2) Befestigen Sie den Gummiring in der Bohrung des Kabeleinlasses.
(3) Führen Sie das Kabel durch den Gummiring hindurch.
(4) Schließen Sie die Stromversorgung an.
(5) Bündeln und fixieren Sie die Kabel mit Kabelbindern.
n Anschluss der Steuerungsleitung der Kabel-Fernbedienung
(1) Entfernen Sie den Deckel des Elektronik-Gehäuses.
(2) Führen Sie das Kabel durch den Gummiring hindurch.
(3) Schließen Sie die Signalleitung der Kabel-Fernbedienung an der
4-Bit-poligen Klemme auf der Leiterplatte des Innengerätes an.
(4) Bündeln und fixieren Sie die Kabel mit Kabelbindern.
n Elektro-Installation
Innengerät
Typ
Modell
GFH-12-EA
Kühlen
und
GFH-18-EA
Heizen
GFH-24-EA
Betriebsstrom
Stromversorgung
Ventilatormotor
230-240V~50Hz
230-240V~50Hz
230-240V~50Hz
11
a
Achtung:
Seien Sie besonders vorsichtig bei der
Durchführung der Anschlussarbeiten, um
Fehlfunktionen des Klimagerätes sowie elek-
tromagnetische Störungen zu vermeiden.
(1) Das Steuerungskabel der Kabel-Fernbe-
dienung muss von der Stromversorung und
dem Anschlusskabel zwischen dem Innen-
und dem Außengerät isoliert sein.
(2) Falls das Gerät an einem Ort installiert
wurde, wo es elektromagnetischen Einflüs-
sen ausgesetzt ist, müssen abgeschirmte
Kabel oder doppelt verdrillte Kabel als
Steuerungsleitung verwendet werden.
Leistungsaufnahme
(A)
Innengerät
Kühlen
0,348
65
0,428
80
0,588
110
(W)
Heizen
865
1080
1610
