Kospel EPPV-15 Bedienungsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Kospel EPPV-15
Inhaltszusammenfassung für Kospel EPPV-15
- Seite 2 Bedienung des Durchlauferhitzers. Der Hersteller behält sich das Recht vor, Änderungen am Produkt durchzuführen, sofern die grundsätzlichen Eigenschaften und die Eignung des Durchlauferhitzers für den Verwendungszweck unberührt bleiben. KOSPEL S.A. 75-136 KOSZALIN UL. OLCHOWA 1 POLEN e-mail: info@kospel.pl...
-
Seite 3: Technische Daten

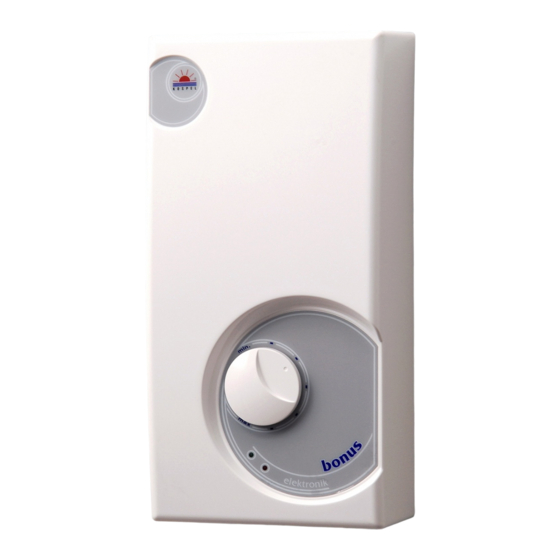

Der elektrische Durchlauferhitzer EPPV ist für die schnelle Warmwasserbereitung in Haushalten bestimmt. Beschreibung Durch seine hohe Wärmeleistung kann er mehrere Zapfstellen gleichzeitig bedienen und warmes Wasser für die Badewanne, Dusche oder das Spülbecken liefern. Die Temperatur des gelieferten Wassers wird mit dem Temperaturregler eingestellt. Das Gerät darf nicht in explo- Die Steuerung schaltet den Durchlauferhitzer schon bei kurzem Öffnen eines Warmwasserhahns ein und regelt sionsgefährdeten Räumen mon-... -
Seite 4: Installation
Sicherheitshinweise Installation am Kaltwassereinlaufrohr muss, direkt vor dem Durchlauferhitzer, ein baumustergeprüftes Sicherheitsventil installiert werden, Abb.1 Montage das Gerät muss dauerhaft an einer mit Erdung ausgestatteten Elektroanlage angeschlossen werden, Installation und Inbetriebnahme der Durchlauferhitzer ist mit allen auf dem Markt zugänglichen Druckarma- des Durchlauferhitzers müssen turen kompatibel (Einhebel- oder Zwei- griff Armaturen ohne Thermostat), vom autorisierten Fachinstal-... - Seite 5 Bild 4 Ansicht des Durchlauf- trennen. erhitzers 4. Der Durchlauferhitzer, nach der Einführung des Stromleiters durch die Öffnung [5] oder [5a] - Öffnung für Stromleiter [5a] (Bild 9), mit hilfe der Montagenschrau- [8] - Abdeckung ben an die Wand montieren. [15] - Befestigungsschrauben [16] - Ein ra stha ken 5.
-
Seite 6: Betrieb
Vor der ersten Inbetriebnahme sowie nach jeder Entleerung muss das Entlüftung Gerät entlüftet werden. Versäumte Entlüftung kann die Beschädigung des Durchlauferhitzers Verursachen. Bild 6 Wasseranschluss 1. Vor Inbetriebnahme alle Wasseranschlüsse auf Dichtheit überprüfen. [17] - Einlaufstutzen - kaltes Wasser 2. Das Gerät noch nicht an die Stromversorgung anschließen. [18] - Auslaufstutzen - warmes Wasser 3. -
Seite 7: Pflege / Wartung
Um die zuverlässige Funktion zu sichern soll der Siebfilter [14] gelegentlich Pflege / Wartung gereinigt werden. (vom Garantieansprüche ausgeschlossen). Um den Filter zu reinigen gehen Sie wie folgt vor: 1. Strom- und Kaltwasserzufuhr abschalten. Bild 8 Filterreinigung 2. Die Abdeckung des Durchlauferhitzers [8] abnehmen (Bild 4): Befesti- gungsschrauben [15] lösen, die Abdeckung aus den oberen Einrasthaken [14] - Siebfilter abnehmen und der Schließkontakt [NAST] trennen. - Seite 8 Der Durchlauferhitzer wird mit Aufbau einem Druckbegrenzer [3] geliefert, die das Gerät schützen bzw. eine störungsfreie Funktion sichern: er Es ist strengstens verboten, Ein- schaltet die Stromzufuhr ab, wenn griffe im Inneren des Durch- der Druck im Heizaggregat [1] über lauferhitzers durchzuführen.
-
Seite 9: Funktionsstörungen
Bild 10 Schaltplan E1 - Heizaggregat [1] BV - Durchflusssensor [2] F1 - Druckbegrenzer WC3 [3] XG - Klemmleiste des Heizaggregats A1 - Leistungsgruppe A2 - Steuerplatte A3 - Anzeigeplatte XP - Anschlussleiste NAST - Anschluss der Anzeigeplatte T1 - Anschluss des Temperatursensors des Einlaufwassers NA - Klemme zur Blockierung der Heiz- funktion des Durchlauferhitzers... -
Seite 10: Garantiebedingungen
Stk. Bedienungsanleitung Stk. Die Firma Kospel S.A gewährt dem Käufer – Verbraucher eine Garantie für die Dauer von 24 Monaten ab dem Garantiebedingungen Kaufdatum gemäß den nachstehenden Bedingungen: Der Käufer ist verpflichtet unter Verlust des Garantieanspruches für die Montage einen anerkannten Fachhand- werksbetrieb zu beauftragen. - Seite 11 Allgemeine Kundendienstbedingungen für Elektrokleingeräte Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Ga ran tie an spruch erlöscht bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsach gemäße Behandlung oder Bedienung, durch falsches Aufbewahren, durch unsachgemäßen Anschluss oder Installationen sowie durch höhe re Gewalt oder son sti ge äußere Einflüsse ent ste hen, fallen nicht unter die Garantieleistung.
-
Seite 13: Die Kostenlose Hotline
Kundendienst-Zentrale KOSPEL Unsere Geräte werden vor dem Verlassen des Werkes mit großer Sorgfalt auf ihre Funktionsfähigkeit geprüft. Sollten trotz dem Störungen auftreten, bitte wende Sie sich an un- seren Kundenservice. Die kostenlose Hotline 0 800 18 62 155...
