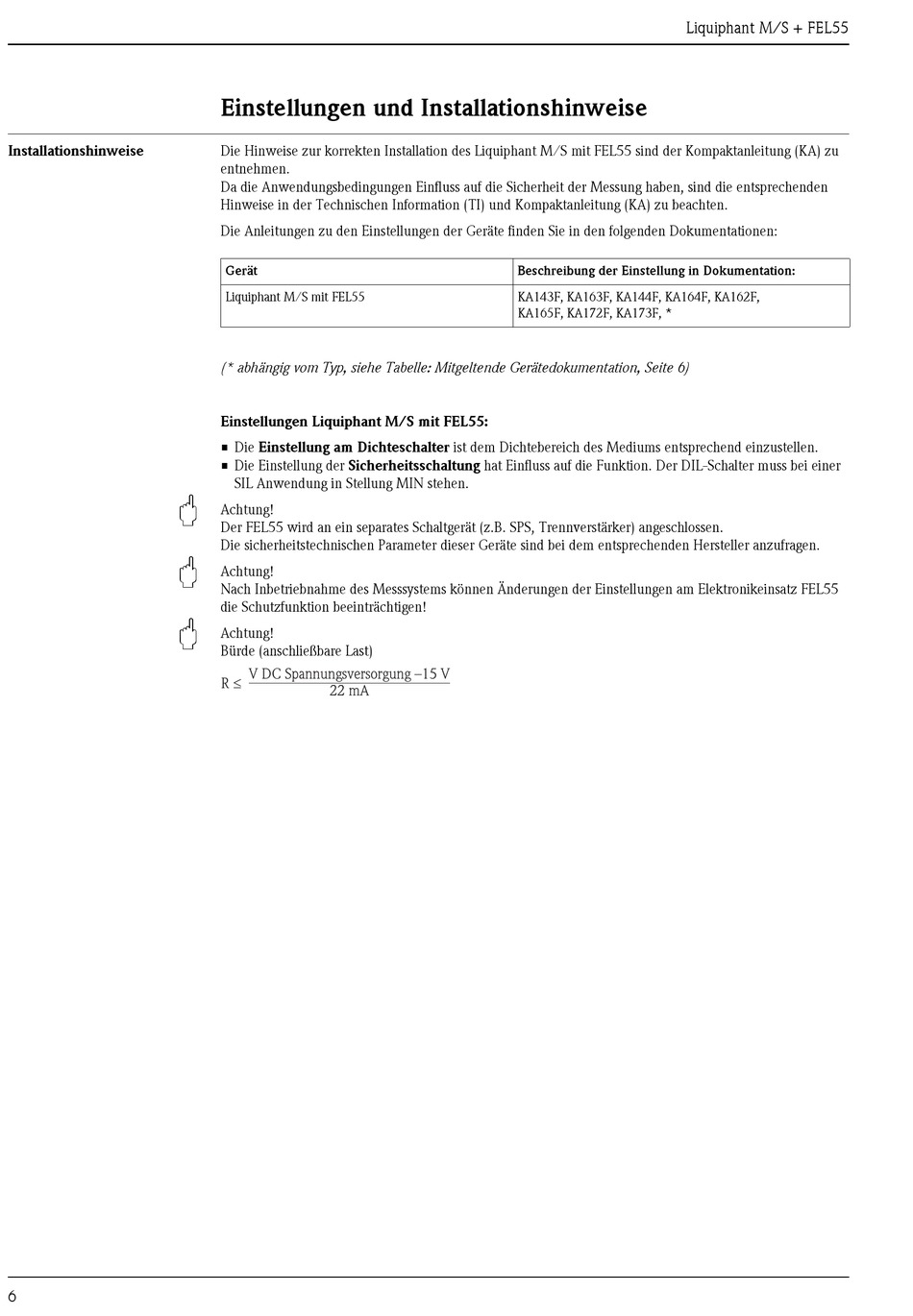

Einstellungen und Installationshinweise
Die Hinweise zur korrekten Installation des Liquiphant M/S mit FEL55 sind der Kompaktanleitung (KA) zu
entnehmen.
Da die Anwendungsbedingungen Einfluss auf die Sicherheit der Messung haben, sind die entsprechenden
Hinweise in der Technischen Information (TI) und Kompaktanleitung (KA) zu beachten.
Die Anleitungen zu den Einstellungen der Geräte finden Sie in den folgenden Dokumentationen:
Gerät
Liquiphant M/S mit FEL55
(* abhängig vom Typ, siehe Tabelle: Mitgeltende Gerätedokumentation, Seite 6)
Einstellungen Liquiphant M/S mit FEL55:
• Die Einstellung am Dichteschalter ist dem Dichtebereich des Mediums entsprechend einzustellen.
• Die Einstellung der Sicherheitsschaltung hat Einfluss auf die Funktion. Der DIL-Schalter muss bei einer
SIL Anwendung in Stellung MIN stehen.
Achtung!
Der FEL55 wird an ein separates Schaltgerät (z.B. SPS, Trennverstärker) angeschlossen.
Die sicherheitstechnischen Parameter dieser Geräte sind bei dem entsprechenden Hersteller anzufragen.
Achtung!
Nach Inbetriebnahme des Messsystems können Änderungen der Einstellungen am Elektronikeinsatz FEL55
die Schutzfunktion beeinträchtigen!
Achtung!
Bürde (anschließbare Last)
V DC Spannungsversorgung –15 V
R £
22 mA
Liquiphant M/S + FEL55
Beschreibung der Einstellung in Dokumentation:
KA143F, KA163F, KA144F, KA164F, KA162F,
KA165F, KA172F, KA173F, *
