Wir beglückwünschen Sie zum Kauf dieses formschönen
ORANIER - Kaminofens.
Diese Bedienungsanleitung macht Sie mit der Funktion
und Handhabung des Ofens vertraut.
Der Erwerber und Betreiber eines Kaminofens ist ver-
pflichtet, sich an Hand dieser Anleitung über die richtige
Handhabung zu informieren!
Unsere Gewähr für eine einwandfreie Funktion gilt nur,
wenn die folgenden Richtlinien beachtet werden.
Bewahren Sie die Anleitung gut auf, damit Sie sich bei
Beginn einer Heizperiode wieder über die richtige Bedie-
nung informieren können.
1. Beschreibung
Diese Öfen sind geschweißte Stahlkonstruktionen. Im
Mittelteil befindet sich der mit Schamottsteinen oder Ska-
mol- Platten ausgekleidete Feuerraum.
Unter dem stabilen Gußrost befindet sich der Aschekasten
und darunter ein Holzlagerfach. Nach oben ist der Ofen
durch ein Warmhaltefach abgeschlossen.
Diese Kaminöfen arbeiten im Konvektionsbetrieb, d. h. die
Umluft wird in den im Ofen befindlichen Konvektions-
schächten erwärmt und in den Wohnraum abgegeben.
2. Allgemeines
Die Aufstellung Ihres Kaminofens hat unter Berück-
sichtigung der jeweiligen Landesbauordnung und in Ab-
sprache mit dem Bezirksschornsteinfegermeister zu erfol-
gen. Dieser prüft auch den ordnungsgemäßen Anschluß
der Feuerstätte.
Eine ausreichende Frischluftzufuhr zum Aufstellungsraum
muß gewährleistet sein.
Bei Aufstellung in einem Raum mit besonders abgedich-
teten Fenstern und Türen sind Funktionsstörungen mög-
lich.
Ob ausreichend Verbrennungsluft für Ihren Ofen zur Ver-
fügung steht, sagt Ihnen der zuständige Schornsteinfe-
germeister .
Die in dieser Anleitung beschriebenen Kaminöfen der
Bauart 1 sind nach DIN 18891 geprüft.
Kaminöfen dieser Bauart dürfen an mehrfach belegte
Schornsteine angeschlossen werden, sofern die Di-
mension des Schornsteins dies zuläßt.
DIN EN 13384 ist zu beachten.
Für Kaminöfen wird eine Mindestschornsteinhöhe von
5 m empfohlen!
Wird der Ofen an einen mehrfach belegten Schornstein
angeschlossen, dürfen auf keinen Fall die Schließfedern
der Tür entfernt werden.
Die Tür muß sich nach der Brennstoffaufgabe selbständig
schließen können, damit eine Beeinflussung des Zugs
(Förderdruck) und die damit verbundenen Gefahren für
mitangeschlossene Feuerstätten vermieden werden.
3. Aufstellung des Kaminofens und
Rauchrohranschluß
3.1 Abgasanschluß
Zum Anschluß an den Schornstein sollte ein Rauchrohr
aus 2 mm dickem Stahlblech verwendet werden.
Alle Verbindungen vom Ofen zum Schornstein müssen
fest und dicht verbunden sein.
Achten Sie darauf, daß das Rauchrohr nicht in den freien
Querschnitt des Schornsteins hineinragt.
Es wird die Verwendung eines Mauerfutters empfohlen.
Das Rauchrohr muß zum Schornstein leicht ansteigend,
zumindest aber waagrecht verlaufen.
3.2 Brandschutzregeln
Bei der Aufstellung müssen die Brandschutzregeln ein-
gehalten werden ( FeuVo).

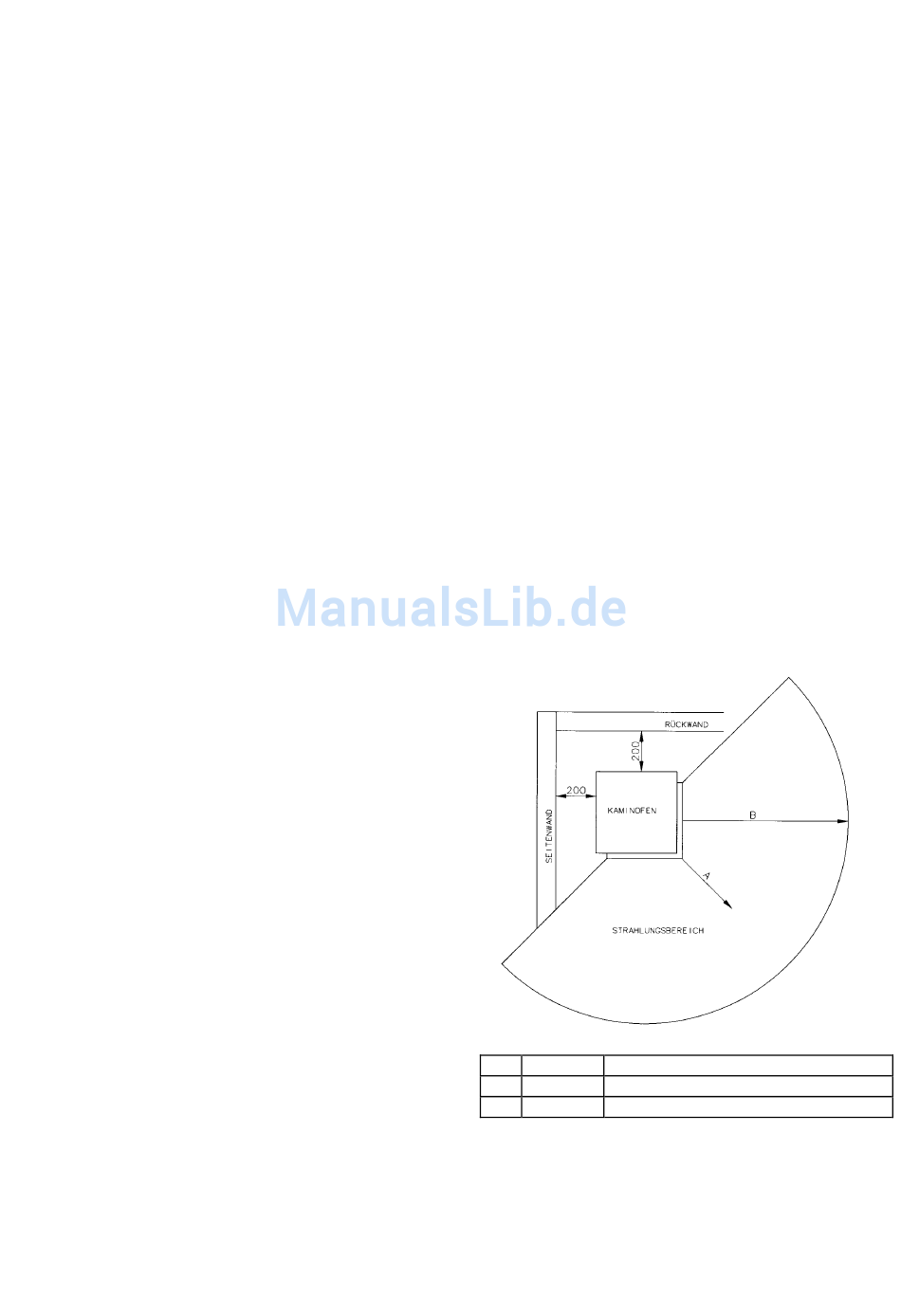

Beachten Sie die erforderlichen Mindestabstände zu Auf-
stellwänden, brennbaren Wohnungsgegenständen und
den Schutz des Fußbodens
Mindestabstände:
Hintere (B1) und seitliche (B2) Mindestabstände sind auf
dem Typenschild Ihres Ofens angegeben !
A
> 80 cm im Strahlungsbereich der Scheibe
C
30 cm
Bodenschutz seitl. d. Füllöffnung
D
50 cm
Bodenschutz vor der Füllöffnung
