Ergänzung zur Bedienungsanleitung
smart CX04
Fernbedienung / remote control unit
Sehr geehrte Kundin, sehr geehrter Kunde,

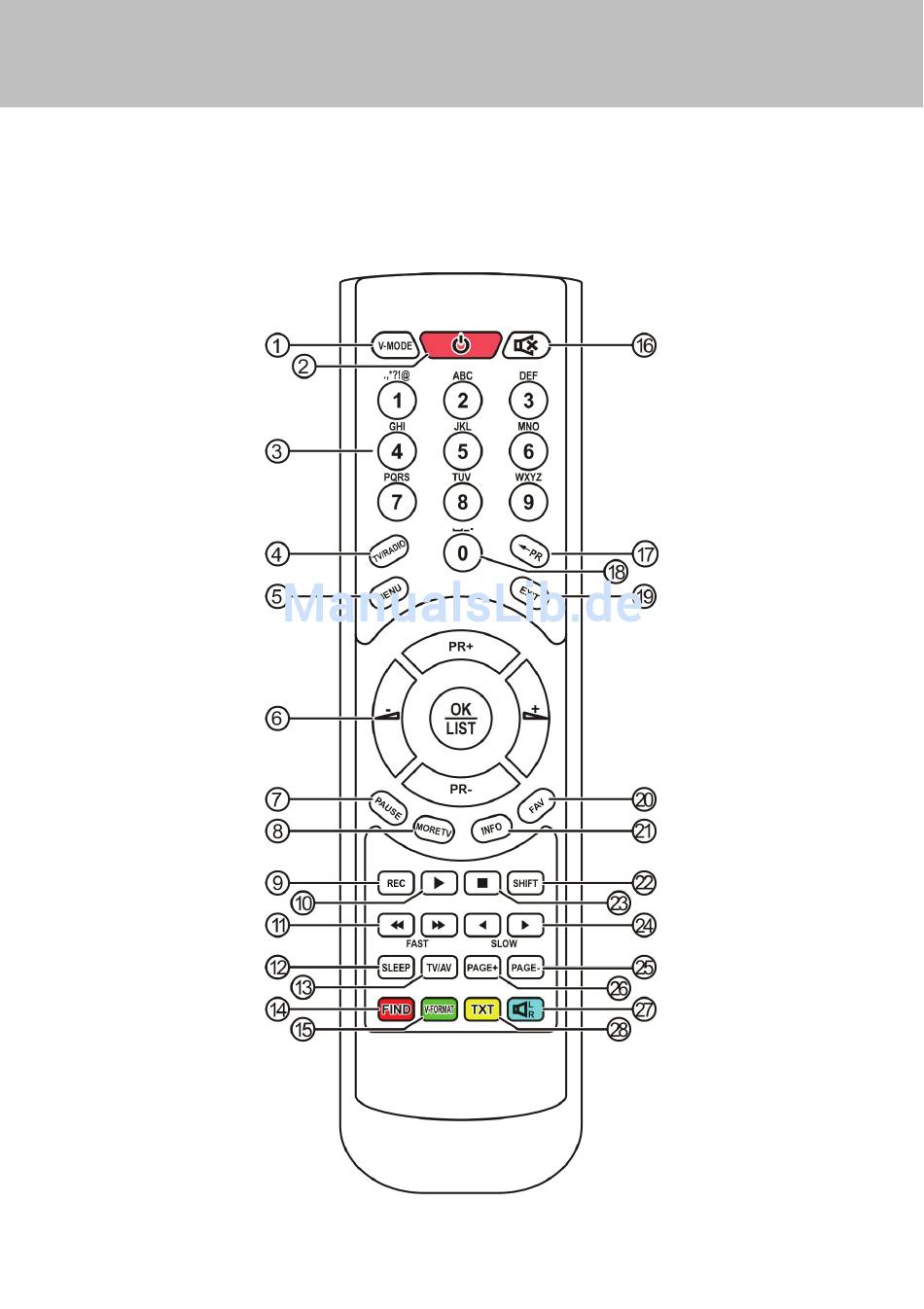

In der Ihnen vorliegende Bedienungsanleitung ist die Fernbedienung leider
nicht korrekt dargestellt. Folgende Grafik zeigt die Fernbedienung und die
Tastenbelegung korrekt:
Doc-ID Z11021401
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Smart Electronic CX04
Inhaltszusammenfassung für Smart Electronic CX04
- Seite 1 Ergänzung zur Bedienungsanleitung smart CX04 Fernbedienung / remote control unit Sehr geehrte Kundin, sehr geehrter Kunde, In der Ihnen vorliegende Bedienungsanleitung ist die Fernbedienung leider nicht korrekt dargestellt. Folgende Grafik zeigt die Fernbedienung und die Tastenbelegung korrekt: Doc-ID Z11021401...
-
Seite 2: Ergänzung Zur Bedienungsanleitung Smart Cx04
Ergänzung zur Bedienungsanleitung smart CX04 Nr. Beschreibung Video-Modus V-MODE Umschalten zwischen Betriebs- und Standby-Modus. Direkte Programmauswahl 0 - 9 Eingabe von alphanumerischen Zeichen TV/RADIO Umschalten zwischen TV- und Radio-Modus MENU Hauptmenü aufrufen Programm + bzw. im Menü nach oben Programm - bzw. im Menü nach unten Lautstärke - bzw. - Seite 3 CX04 Bedienungsanleitung Stand 12.04.2011...
-
Seite 4: Vorwort
Vorwort Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für den digitalen HDTV Satelliten-Receiver CX04 entschieden haben. Lesen Sie die Bedienungsanleitung des CX04 sorgfältig durch, bevor Sie diesen Receiver in Betrieb nehmen. Diese Bedienungsanleitung hilft Ihnen beim ... -
Seite 5: Inhaltsverzeichnis
3 8 B M enü aufrufen/beenden .................. 19 3 9 B N avigation im Menü ..................19 Programme bearbeiten ................. 20 4 1 B T V-Programmliste / Radio-Programmliste ............20 4 2 B A lle löschen ..................... 21 4 3 B F avorit ......................21 CX04... - Seite 6 Aufnahme ....................... 32 Festplatten Info ....................32 PVR Konfiguration ................... 32 Media Player ....................34 Bedienung ...................... 35 6 1 Z eitversetztes Fernsehen (Timeshift) ............. 35 Aufnahme programmieren über EPG ............. 35 Laufendes Fernsehprogramm aufnehmen ............35 Aufnahme abspielen ..................36 CX04...
- Seite 7 2 8 B E instellen der ZF-Kanäle und Frequenzen ............. 46 Reinigen ......................47 Außerbetriebnahme und Einlagerung ............47 Störungsbehebung ..................48 Servicehotline ....................49 Entsorgung ....................51 Technische Daten ..................52 Garantie ......................54 Hersteller ......................54 Konformitätserklärung ................. 55 CX04...
-
Seite 8: Sicherheitshinweise
Für ausreichend Belüftung sorgen (Lüftungsschlitze müssen frei sein). Umgang mit Batterien Batterien dürfen nicht in die Hände von Kindern gelangen. Auslaufende Batterien verursachen Schaden an Umwelt und Fernbedienung. Batterien entsprechend der geltenden gesetzlichen Bestimmungen entsorgen (s. Kap. E ntsorgung , Seite CX04... -
Seite 9: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Der digitale HDTV Satelliten-Receiver CX04 dient dem Empfang von freien und verschlüsselten digitalen Satelliten-Programmen im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß. -
Seite 10: Geräteübersicht
Kanal runterschalten / im Menü nach unten Kanal hochschalten / im Menü nach oben Display und LED rot = Standby; grün = Signal wird empfangen LNB OUT – loop through für weitere Receiver LNB IN – Antennenanschluss Digital-Audio-Ausgang Scartanschluss Fernseher USB-Anschluss HDMI-Anschluss Netzschalter CX04... -
Seite 11: Fernbedienung
Receiver nicht mehr auf alle Befehle reagiert. Benötigte Batterien: 2 x AAA Bei längerer Nichtbenutzung können Batterien auslaufen. Batterien aus der Fernbedienung entfernen, wenn diese für längere Zeit (> 1,5 Jahre) nicht benutzt wird. Bei einem Batteriewechsel immer alle Batterien austauschen. CX04... - Seite 12 Geräteübersicht T astenbelegung der Fernbedienung 7 7 B Abbildung 3: Fernbedienung CX04...
- Seite 13 2 x drücken um Liste der Aufnahmen zu öffnen Aufnahme / Wiedergabe anhalten Langsamer Vor / Rücklauf Im Menü/Programmliste seitenweise nach oben blättern PAGE - PAGE + Im Menü/Programmliste seitenweise nach unten blättern Audio-Modus ändern Videotext/Untertitel starten/beenden CX04 DE 11...
-
Seite 14: Anschluss
Anschluss Anschluss Achtung! Receiver zuerst mit der Antenne und allen anderen Geräten verbinden, bevor der Netzstecker in die Steckdose gesteckt wird. Abbildung 4: Anschluss-Schema CX04... -
Seite 15: 1 B 1 . Kabel Von Der Satellitenanlage Anschließen
Wenn der Receiver mit einem HDMI- oder Scart-Kabel mit Fernseher verbunden ist, wird Audio-Signal automatisch an den Fernseher übertragen. 4 . Spannungsversorgung herstellen 3 4 B Wenn alle Geräte ordnungsgemäß mit dem Receiver verbunden sind: Netzstecker in Steckdose stecken CX04 DE 13... -
Seite 16: Receiver In Betrieb Nehmen
Sie haben nun von HDMI auf den Sie haben nun von Scart auf den Scart-Anschluss umgeschaltet. HDMI-Anschluss umgeschaltet. Das Fernsehbild wieder in gewohnter Nach ca. drei Sekunden wird das Qualität auf Ihrem Fernsehgerät Fernsehbild wieder in gewohnter dargestellt. Qualität auf Ihrem Fernsehgerät dargestellt. CX04... -
Seite 17: 6 B E Rstinbetriebnahme
Wenn Sie Ihren Receiver am Hauptschalter (oder auch über eine Stecker- leiste) aus- und wieder einschalten, wird der RAPS-Scan beim Hochfahren des Receivers gemacht. Sind keine neuen RAPS-Listen auf dem Satellit vorhanden, startet der Receiver ohne Verzögerung. CX04 DE 15... - Seite 18 Receiver erkennt beim Einschalten, wenn ein neues Update vorhanden ist und startet sogleich den Download des Updates. Nach erfolgtem Download werden Ihnen alle Änderungen in einer Liste angezeigt. Sie können in dieser Liste mit den Tasten navigieren. Mit Drücken der OK -Taste werden die Änderungen gespeichert. CX04...
-
Seite 19: Satelliten Auswählen / Installationshilfe
Falls Ihre Antenne zu ungenau oder noch nicht eingestellt ist Ist die Antenne zu ungenau oder gar nicht auf Astra 19,2° Ost eingestellt, dann wird vom CX04 automatisch eine Installationshilfe gestartet. Auf Ihrem Fernseher wird dazu mit einem Balken die Signalstärke der Antenne angezeigt. - Seite 20 Sie Erotikprogramme und/oder Call-TV-Programme empfangen wollen. Bestätigen Sie die Auswahl jeweils durch Drücken der OK -Taste. Drücken Sie die Taste um zum nächsten Menüpunkt zu gelangen. 8 4 B Ihr Receiver ist jetzt fertig konfiguriert. CX04...
-
Seite 21: Navigieren Im Menü
Menü drücken, um ausgewählten Wert zu erhöhen. im Menü drücken, um ausgewählten Wert zu reduzieren. OK im Menü drücken, um Menüpunkt auszuwählen bzw. um eingestellten Wert zu bestätigen. Gerade aktive Menüpunkte werden farblich hervorgehoben. CX04 DE 19... -
Seite 22: Programme Bearbeiten
Um dieses Programm sehen zu können muss ab nun immer das Passwort eingegeben werden. Programm überspringen Sie können einzelne Programme beim zappen überspringen. Programm mit den Tasten markieren. Grüne V-Format-Taste drücken. Mit OK bestätigen. Programm wird ab jetzt bei zappen übersprungen. CX04... -
Seite 23: 2 B A Lle Löschen
Wiederholen Sie dies so oft, bis der gewünschte Favoritengruppenname eingegeben ist. Markieren Sie die Schaltfläche OK und bestätigen Sie nochmals mit der Taste OK Mit der Gelben TXT-Taste können Sie zwischen Groß- und Kleinbuchstaben wechseln. Roten FIND-Taste können einzelne Buchstaben/Ziffern wieder löschen. CX04 DE 21... -
Seite 24: Installation
In dem Menü Antenneneinstellung können Sie umfangreiche Einstellungen bezüglich empfangenen Satelliten, Transponder, Frequenzen, Motorsteuerung, Polarisation, … vornehmen. Achtung! Überlassen Sie Einstellungen in diesem Menü im Zweifelsfall einem Fachmann. Für den Normalgebrauch müssen hier in der Regel keine Einstellungen vorgenommen werden. CX04... -
Seite 25: Einzelsatellitensuche / Multi-Satellitensuche / Tp-Liste
Sie die OK-Taste. Nachdem Sie eine der Unikabel-Frequenzen gewählt haben, drücken Sie die FIND-Taste um die Zwischenfrequenz (Mittenfrequenz) einzustellen. Drücken Sie die V-FORMAT-Taste, um den ZF Kanal, die Zwischenfrequenz oder die Sat Position zu ändern. CX04 DE 23... -
Seite 26: Systemeinstellungen
Zur Verfügung stehen 480i, 480p, 576i, 576p, 720p_50, 720p_60, 1080i_50 und 1080i_60. Wenn Sie ein TFT- oder Plasma-Fernsehgerät haben wählen Sie in Europa 720p_50 oder 1080i_50. Weitere Informationen zur Auflösung ihres Fernsehgerätes finden Sie in der Bedienungsanleitung Ihres Fernsehgerätes. CX04... - Seite 27 Dolby Digital-Format übertragen wird und Sie so bis zu sechs diskrete Tonspuren empfangen können. Beachten Sie, dass das Fernsehprogramm einen separaten AC3-Kanal besitzen muss, den Sie über die -Taste auswählen können. Informationen über die Audioformat-Kompatibilität Ihrer Heimkino-Anlage entnehmen Sie der Heimkino-Bedienungsanleitung. CX04 DE 25...
-
Seite 28: Farbeinstellung
Zeitanzeige Geben Sie mit den Zifferntasten die aktuelle Uhrzeit ein. Dies ist nur dann möglich, wenn Sie die automatische Zeiteinstellung (GMT Ein) ausgeschaltet haben. Timer-Einstellung In diesem Menü können geplante Programmwechsel, bzw. Aufnahmen angelegt, bearbeitet bzw. gelöscht werden. CX04... - Seite 29 Zifferntasten die Laufzeit ein. Markieren sie mit den Tasten die Schaltfläche Speichern und bestätigen Sie mit OK. Sie können im EPG markierte Sendungen direkt Ihrem Ereignistimer hinzufügen. Damit entfällt das aufwändige programmieren des Datums, der Uhrzeit, … CX04 DE 27...
-
Seite 30: 2 B K Indersicherung
Sie können Werte zwischen 1 und 10 Sekunden eingeben. O SD Transparenz 9 8 B Wählen Sie hier mit den Tasten die Transparenz der Menüoberfläche aus. Sie können Werte zwischen 0% (OFF) (keine Transparenz) und 40% (fast durchsichtig) auswählen. CX04... -
Seite 31: Erweiterte Einstellungen
Hier können Sie mit den Tasten den Auto Standby-Modus ein- und ausschalten. Wenn diese Funktion aktiviert ist, schaltet sich das Gerät automatisch nach 3 Stunden aus, wenn es nicht bedient wird. Werksseitig ist diese Funktion eingeschaltet. CX04 DE 29... -
Seite 32: Werkzeuge
Schaltfläche Start und bestätigen Sie mit OK. Nun wird automatisch geprüft ob die aktuell auf dem Receiver vorhandene Software dem neusten Stand entspricht. Ist dies nicht der Fall, wird die aktuelle Softwareversion über Satellit heruntergeladen und auf den Receiver CX04... -
Seite 33: 0 B R Aps System
Entpacken Sie die entsprechende Datei und kopieren sie die Datei mit der Endung .abs auf Ihren USB-Datenträger. Schließen Sie den Datenträger an Ihren Receiver an. Wählen Sie den Update Modus Allcode+Bootloader. Markieren Sie im diesem Menü die Schaltfläche Start und bestätigen Sie mit OK. CX04 DE 31... -
Seite 34: Aufnahme
Zeigt an, wie viel Speicherplatz für Timeshift-Dateien genutzt werden können. Dateisystem Zeigt an, mit welchem Dateisystem der angeschlossene USB-Datenträger arbeitet. PVR Konfiguration Timeshift Betrieb Hier können Sie einstellen, ob Timeshift-Aufnahmen bei jedem Kanalwechsel automatisch beginnen sollen. Die Timeshift-Aufnahme beginnt bei jedem Kanalwechsel CX04... -
Seite 35: Timeshift Als Aufnahme
Aufnahmen von Zeitpunkt zu Zeitpunkt springen können. Sprünge können Sie mit den Tasten Page+ und Page- durchführen, wenn das Abspielen-Informationsfeld eingeblendet ist (z.B. durch drücken der SHIFT- Taste). Ausblendzeit Hier können Sie einstellen, wie lange das Abspielen-Informationsfeld nach einer Eingabe eingeblendet bleiben soll. CX04 DE 33... -
Seite 36: Media Player
Im Mediaplayer können Sie den angeschlossenen USB-Datenträger nach verschiedenen Dateitypen durchsuchen und diese anzeigen, bzw. abspielen lassen. Der Mediaplayer lässt sich auch direkt durch drücken der Taste PLAY öffnen. Infos zur Bedienung des Mediaplayer: Kapitel „Dateien von der Festplatte abspielen / anzeigen“, Seite 36 CX04... -
Seite 37: Bedienung
Funktionstaste Ihrem Ereignistimer hinzufügen. Ihrem Ereignistimer hinzufügen. Die Sendung wird automatisch aufgenommen und auf dem angeschlossenen USB-Datenträger gespeichert. Laufendes Fernsehprogramm aufnehmen Taste REC drücken. Die Aufnahme startet. Am rechten Bildrand erscheint das Record-Symbol. Taste drücken. CX04 DE 35... -
Seite 38: Aufnahme Abspielen
Aufnahme wird ignoriert. Wenn Sie nicht auf die Meldung reagieren, wird die laufende Aufnahme gestoppt (und gespeichert) und die programmierte Aufnahme wird gestartet. Aufnahme abspielen Taste SHIFT 2 x drücken Ein Fenster mit den bisherigen Fernseh-Aufnahmen öffnet sich. CX04... -
Seite 39: Dateien Von Der Festplatte Abspielen / Anzeigen
In der Ordnerstruktur werden jetzt nur Musik-Dateien angezeigt. Markieren Sie einzelne Musikstücke und drücken Sie die grüne Funktionstaste. Es erscheint ein Herzsymbol hinter der entsprechenden Musikdatei. Die Musikdatei wurde der Wiedergabeliste hinzugefügt. CX04 DE 37... -
Seite 40: Recall
Es erscheint stattdessen die Meldung No FAV Channels. A uflösung ändern 6 5 B V-Format-Taste drücken, um die Video-Auflösung zu ändern. P rogramme finden 6 6 B Rote FIND-Taste drücken, um das Menü für die Sendersuche aufzurufen. CX04... -
Seite 41: Radio Hören
ändern, wenn der Receiver über YUV oder HDMI angeschlossen ist. Anderenfalls bewirkt die Taste eine Umschaltung zwischen dem NTSC- und PAL Format. Videotext / Untertitel TXT-Taste drücken. Mit den Tasten auswählen, ob Untertitel oder Videotext angezeigt werden soll. Mit OK bestätigen. CX04 DE 39... -
Seite 42: 0 B P Ause
Mit OK bestätigen. P rogramm-Informationen 7 4 B INFO-Taste drücken, um zusätzliche Informationen zum Programm anzuzeigen. INFO-Taste erneut drücken, ruft detailliertere Informationen zum Programm auf. Bietet ein Sender keine Zusatzinformationen zum Programm an, bleibt das Textfeld leer. CX04... -
Seite 43: Umgang Mit Usb Speichermedien
USB-Festplatte 3,5“ (Zoll) USB-Festplatten 3,5” Größe verfügen über eine eigene Spannungsversorgung. Daher werden Festplatten dieser Größe für den Betrieb zusammen mit den Receivern von empfohlen. Liste kompatibler USB-Speichermedien Eine Liste der geprüften USB-Speichermedien finden Sie auf der Internetseite www.support.smart-electronic.de CX04 DE 41... - Seite 44 Partitionen – aufgeteilt werden. Smart empfiehlt, mindestens zwei Partitionen auf dem Datenträger anzulegen, wobei die Aufnahme-Partition ausschließlich für Aufnahmen am Receiver genutzt wird. Der CX04 nutzt bei mehreren Partitionen automatisch die erste Partition. Die Aufnahme-Partition sollte 250GB nicht übersteigen, um die Einlesezeit der Daten gering zu halten.
-
Seite 45: Speicherbedarf Bei Aufnahmen
Datenträger neu partitionieren; Datenträger über 250GB Erste Partition mit max. 250GB Datenträger wird nicht Datenträger nicht mit dem *Liste der geprüften USB- erkannt Receiver kompatibel, nicht Speicher-medien: unterstütztes Dateisystem, www.support.smart- unzureichende Lese- und electronic.de Schreibgeschwindigkeit Kabelverbindung defekt USB-Kabel prüfen CX04 DE 43... -
Seite 46: Fehlerprüfung Unter Windows
Setzen Sie beide Haken (Dateisystemfehler und Fehlerhafte Sektoren) Starten Sie mit OK die Fehlerprüfung- und korrektur. *) Aufgrund der hohen Anzahl an unterschiedlichen USB- Speichermedien ist es smart nicht möglich, alle auf dem Markt erhältlichen Speicher zu testen. CX04... -
Seite 47: Anschluss An Ein Unikabel-System
Empfangsanlage, bzw. deren Komponenten entsprechend vorbereitet wurden, d.h. wenn ein funktionsfähiges Unikabel- System vorhanden ist. Der digitale HDTV Satelliten-Receiver CX04 ermöglicht es, anstelle der verschiedenen LNB-Frequenzen den Empfangsmodus auf den Unikabel- Standard umzustellen. Damit ist es möglich, je nach Anlagentyp bis zu acht Receiver unabhängig voneinander an nur eine Stammleitung anzuschließen. -
Seite 48: 8 B E Instellen Der Zf-Kanäle Und Frequenzen
(bei Kanal "1" beginnen; je einen der ZF-Kanäle in aufsteigender Reihenfolge den angeschlossenen Receivern zuweisen). Menüpunkt Mittenfrequenz auswählen und die zum ZF-Kanal zugehörige Frequenz (siehe Zuordnungstabelle) einstellen. Die Pegelanzeigen "Signalstärke" und "Signalqualität" schlagen bei der korrekt eingestellten Frequenz sofort aus. Einstellungen speichern. CX04... -
Seite 49: Reinigen
Receiver und angeschlossene Geräte von der Stromversorgung trennen. Alle angeschlossenen Kabel herausziehen. Batterien aus der Fernbedienung nehmen. Receiver, Kabel und Fernbedienung in Originalverpackung legen. Receiver und Zubehörteile an einem trockenen und staubfreien Ort lagern. Receiver vor Frost schützen. CX04 DE 47... -
Seite 50: Störungsbehebung
Receivers der des TV- und/oder korrekt eingestellt Geräts an. synchronisiert nicht richtig. Die Fern- Die Batterien sind Ersetzen Sie die Batterien bedienung verbraucht. durch frische. funktioniert nicht. Die Fernbedienung ist Richten Sie die Fernbedienung falsch ausgerichtet. auf die Vorderseite des Receivers. CX04... -
Seite 51: Servicehotline
Wenn Sie Probleme mit der Technik, mit den Anschlüssen oder grundsätzliche Einstellungsfragen haben: Service Hotline: 00 49 1805 / 93 52 11 (0,14 €/min. vom deutschen Festnetz) Telefax: 00 49 7724 / 94 78 333 E-Mail: info@smart-electronic.de CX04 DE 49... - Seite 52 Störungsbehebung Internet: www.smart-electronic.de *(0,14 EURO/Min. aus dem Festnetz der Deutsche Telekom AG. Für Anrufer aus Mobilnetzen können abweichende Preise gelten) CX04...
-
Seite 53: Entsorgung
Ihrer örtlichen kommunalen Sammelstelle (Recycling-Hof). Durch Ihren Beitrag zur Entsorgung dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Helfen Sie mit, die Umwelt zu erhalten, in der wir leben! CX04 DE 51... -
Seite 54: Technische Daten
Video-Dekoder Videoauflösung (Videoformat) 1920 x 1080; 1280 x 720; 720 x 480 Bildschirmformat 4:3, 16:9 Fernbedienung Reichweite bis 7 m Batterien 2x Typ AAA Netzteil Stromverbrauch im Standby unter 1 W Netzspannung 175 - 250 V ~, 50/60 Hz CX04... - Seite 55 Videoausgang 1x HDMI 1 x Scart-Buchse (EURO AV) Temperatur Betriebstemperatur 0° C bis +40° C Lagerungstemperatur -40° C bis +65° C Abmessungen und Gewicht Breite 260 mm Höhe 45 mm Tiefe 215 mm Gewicht ca. 1,5 kg CX04 DE 53...
-
Seite 56: Garantie
Garantie Garantie Die Gewährleistung für den digitalen HDTV Satelliten-Receiver CX04 der entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Hersteller Industriestraße 29 78112 St. Georgen Germany Service Hotline: 00 49 1805 / 93 52 11 (0,14 €/min. vom deutschen Festnetz) -
Seite 57: Konformitätserklärung
Niederspannungsrichtlinie 2006/95/EG EN 60 335-1 EN 60 335-2-15 Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG EN 55 013:2001 EN 55 020 EN 61 000-3-2:2000 EN 61 000-3-3:1995+A1:2001 EN 61 938 CX04 DE 55...
