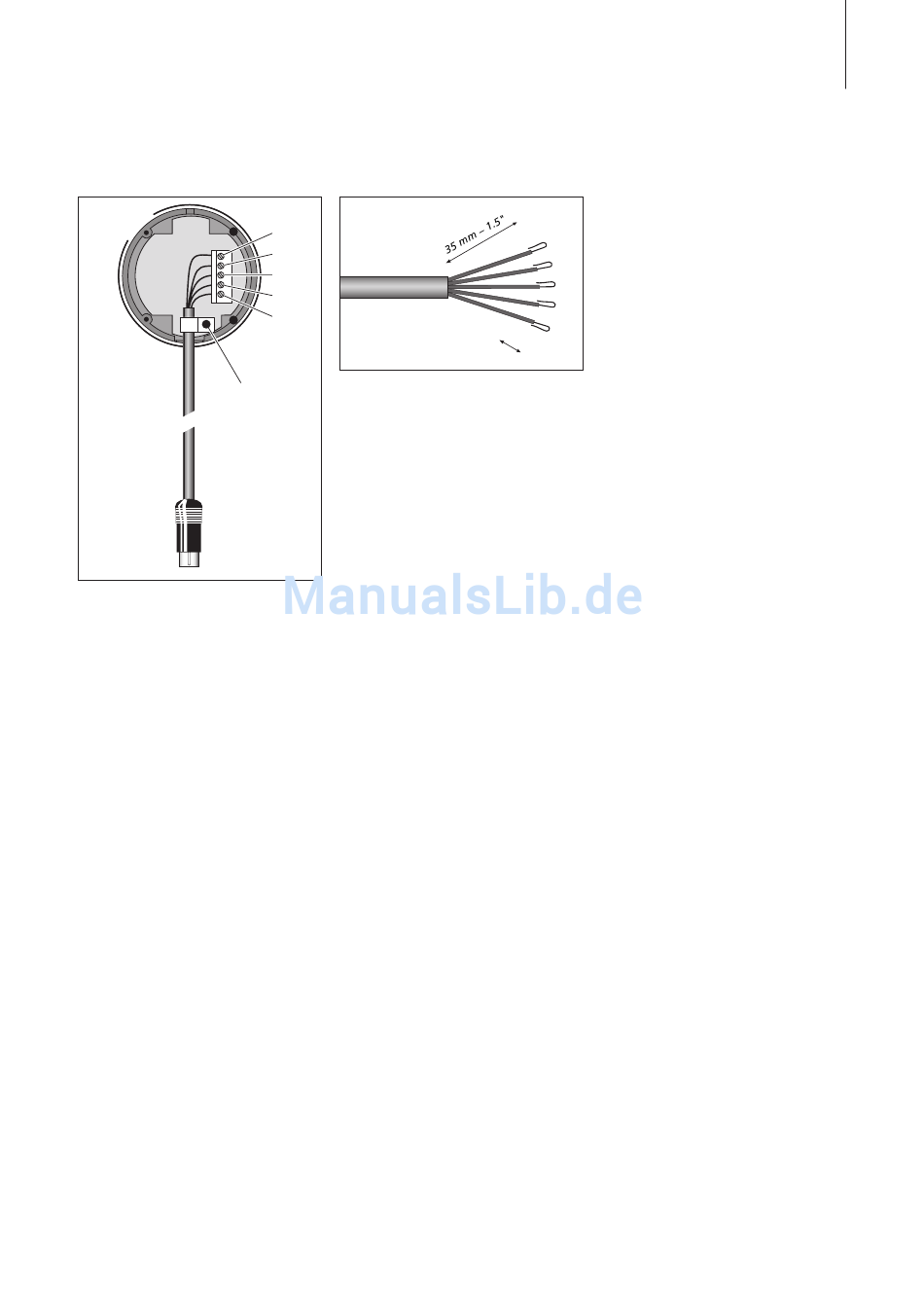

Schließen Sie die Leiter im Kabel
folgendermaßen an die Klemmen
im Empfänger an:
1 = Gelb
2 = Grau
3 = Grün
4 = Weiß
5 = Braun
1
2
3
4
5
5 mm – 0.25"
Kabelende abisolieren. Die
einzelnen Leiter verdrillen und
zurückbiegen.
„IR-Sensor" – Kabelanschlüsse
Sie erhalten den kleinen runden
„IR-Sensor" bei Ihrem Bang &
Olufsen Fachhandelspartner.
Sie benötigen für jede Linkraum-
aufstellung einen „IR-Sensor".
Benutzen Sie das dem „IR-Sensor"
beiliegende Kabel und schließen
Sie es wie hier erklärt an:
> Schneiden Sie das Kabel auf die
erforderliche Länge (vom
Empfänger zum „IR-Sensor")
zu und isolieren Sie es wie
gezeigt ab.
> Führen Sie das Kabelende durch
die Kabelklemme (A) und
schließen Sie die Leiter an den
Klemmen wie gezeigt im „IR-
Sensor" an. Ziehen Sie dann die
Klemme (A) fest.
> Befestigen Sie die rückseitige
Abdeckung und befestigen
Sie den „IR-Sensor" wie auf der
nächsten Seite gezeigt an der
Wand. Stecken Sie dann den
Kabelstecker in die IR-Buchse
am Empfänger.
