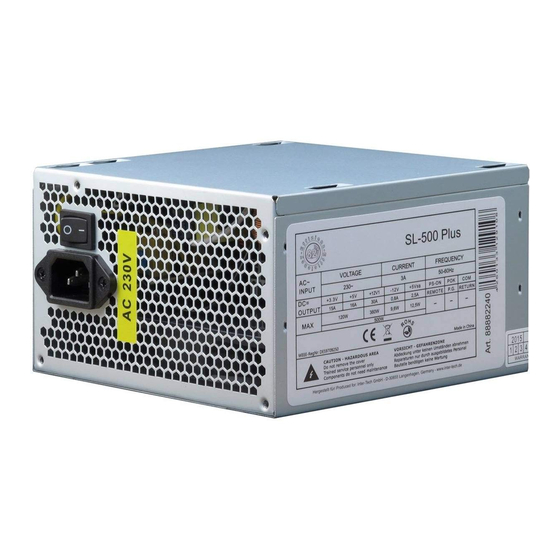

- Seite 1 Handbuch SL-500 Plus SL-700 Plus...
-
Seite 2: Inhaltsverzeichnis
Grundlegende Informationen ..................4 Einleitung ....................... 4 Lieferumfang ......................4 Generelle Hinweise ....................4 Sicherheit ......................... 5 Bestimmungsgemäße Verwendung des Gerätes ........... 5 2.1.1 Einsatzbereich und lokale Anforderungen ..........5 2.1.2 Entsorgung ....................5 Generelle Hinweise ....................5 Gefahren und Schutzmaßnahmen ................. 5 Technische Daten ...................... - Seite 3 Garantiebestimmungen ....................14 10 Kontaktinformation......................14...
-
Seite 4: Grundlegende Informationen
Grundlegende Informationen Einleitung Vielen Dank, dass Sie sich für den Kauf eines Netzteiles aus unserem Hause ent- schieden haben. Die SL-Plus-Serie ist nach modernsten Richtlinien entwickelt worden und unter- stützt alle heutigen Prozessortypen. Die Netzteile der SL-Plus-Serie erfüllen sowohl RoHS II als auch die EU-Norm 2009/125/EC. -
Seite 5: Sicherheit
Sicherheit Bestimmungsgemäße Verwendung des Gerätes 2.1.1 Einsatzbereich und lokale Anforderungen Dieses Gerät ist ausschließlich für den Einbau und den Betrieb in einem Computer-Gehäuse innerhalb geschlossener Räume vorgesehen. Benutzen oder lagern Sie das Gerät nicht in feuchten Räumen oder in der Nähe von Wasser. - Seite 6 Sollten Sie merkwürdige Geräusche oder Gerüche wahrnehmen oder eine Rauchentwicklung entdecken ziehen Sie möglichst schnell das Netzkabel. Öffnen Sie nicht das Gehäuse des Gerätes. (Brandgefahr/ elektrischer Schlag) Stecken Sie keine scharfen Objekte in die Lüftungslöcher. (Brandgefahr/ elektrischer Schlag) Stellen Sie sicher, dass alle Kabel fest mit dem Gerät verbunden sind. Halten Sie das Gerät von Kindern fern.
-
Seite 7: Technische Daten
Power Faktor Aktiv PFC > 0,95 bei 100% Last Output-Eigenschaften 3.3.1 Ausgangsleistungen Ges.- Modell Leistung 12V1 12V2 Combined 3,3V 5,0V Combined -12V 120W SL-500 Plus 500W 360W 15A 16A -0,8A 2,5A 150W SL-700 Plus 700W 540W 18A 18A -0,8A 2,5A 3.3.2... -
Seite 8: No Load Betrieb
Sind keine Lasten an den Ausgängen angeschlossen schaltet das Gerät automatisch ab. 3.3.4 Anzahl der sekundär Anschlüsse EPS/ SATA PCIe Modell 20+4pin 4+4pin 4pin 15pin 4pin 6+2pin SL-500 Plus SL-700 Plus Sonstiges 3.4.1 Lüfter Lüftermaße: 120 mm Lüftersteuerung: automatisch Drehzahl: 500 – 850 U/m 3.4.2 Maße und Gewichte Abmessungen: 150 x 140 x 84 mm (B/T/H) 3.4.3... -
Seite 9: Darstellung Der Sekundär-Anschlüsse
Darstellung der Sekundär-Anschlüsse Alle Anschluss-Stecker sind genormt und werden verpolungssicher hergestellt, um Ihnen die Montage zu erleichtern. Sollte es einmal zu Schwierigkeiten beim Anschluss kommen, vergewissern Sie sich, dass Sie den richtigen Anschluss-Stecker benutzen oder drehen Sie den Stecker um 180 Grad und versuchen Sie es erneut. -
Seite 10: Fdd Anschluß 4-Pol
FDD Anschluß 4-pol. Signal Signal +5V DC +12V DC +12V DC +12V DC +12V DC +12V DC SATA Anschluß 15-pol. Signal Pin # +3.3VDC +3.3VDC +3.3VDC Masse Masse Masse +5VDC +5VDC +5VDC Masse Masse Masse +12VDC +12VDC +12VDC PCI-Express Anschluss 6+2-pol (Nur SL-700 Plus) Signal Signal +12V DC... -
Seite 11: Montage Und Erstinbetriebnahme
Montage und Erstinbetriebnahme 1. Packen Sie das Netzteil aus und kontrollieren Sie es auf Vollständigkeit und Beschädigungen. Sollte Ihr Netzteil äußerliche Defekte aufweisen oder Teile des Lieferumfanges fehlen, wenden Sie sich bitte zwecks Umtausch an den Fachhandel. Bewahren Sie die Originalverpackung auf, um im Reparaturfall das Gerät transportsicher verschicken zu können. -
Seite 12: Fehlersuche
Fehlersuche Störungen erkennen und beseitigen Störung / Fehlermeldung Mögliche Ursache(n) Abhilfe Das Netzteil läuft beim Kurzschluss auf Mainboard, Überprüfen Sie nochmals alle Starten des Computers kurz Festplatte, FDD oder CD- Anschluss-Stecker auf an und schaltet sich dann ab. korrekte Montage Kurzschluss beseitigen bzw. -
Seite 13: Instandhaltung
Instandhaltung Grundsätzlich bedarf das Netzteil keinerlei Wartung, die ein Öffnen des Netzteil-Gehäuses oder ein Arbeiten innerhalb des Netzteil-Gehäuses erfordert. Durch die angesaugte Luft kann es aber zu Verschmutzungen (Staubansammlungen) im Netzteil-Gehäuse kommen, die bei starkem Anfall zu Überhitzung oder gar Feuer führen können. Diese können durch Druckluft aus dem Netzteil-Gehäuse geblasen werden. -
Seite 14: Garantiebestimmungen
Garantiesiegel, Nichtbeachtung der Bedienungsanleitung, unsachgemäßer Verwendung, Missbrauch jeglicher Art, Fehlfunktionen die auf äußere Einwirkungen zurückzuführen sind, höherer Gewalt. Kontaktinformation Inter-Tech Elektronik Handels GmbH Hainhäuser Weg 93 D-30855 Langenhagen Germany Tel: +49 511 72667830 Fax: +49 511 72667837 Email: vertrieb@inter-tech.de Web: www.inter-tech.de... - Seite 15 Handbuch SL-Plus Serie 15 von 16 27.07.2015...
