2.4 Rückseite der Kamera
Ethernet:
DC 5V:
Reset:
Externer I/O Port

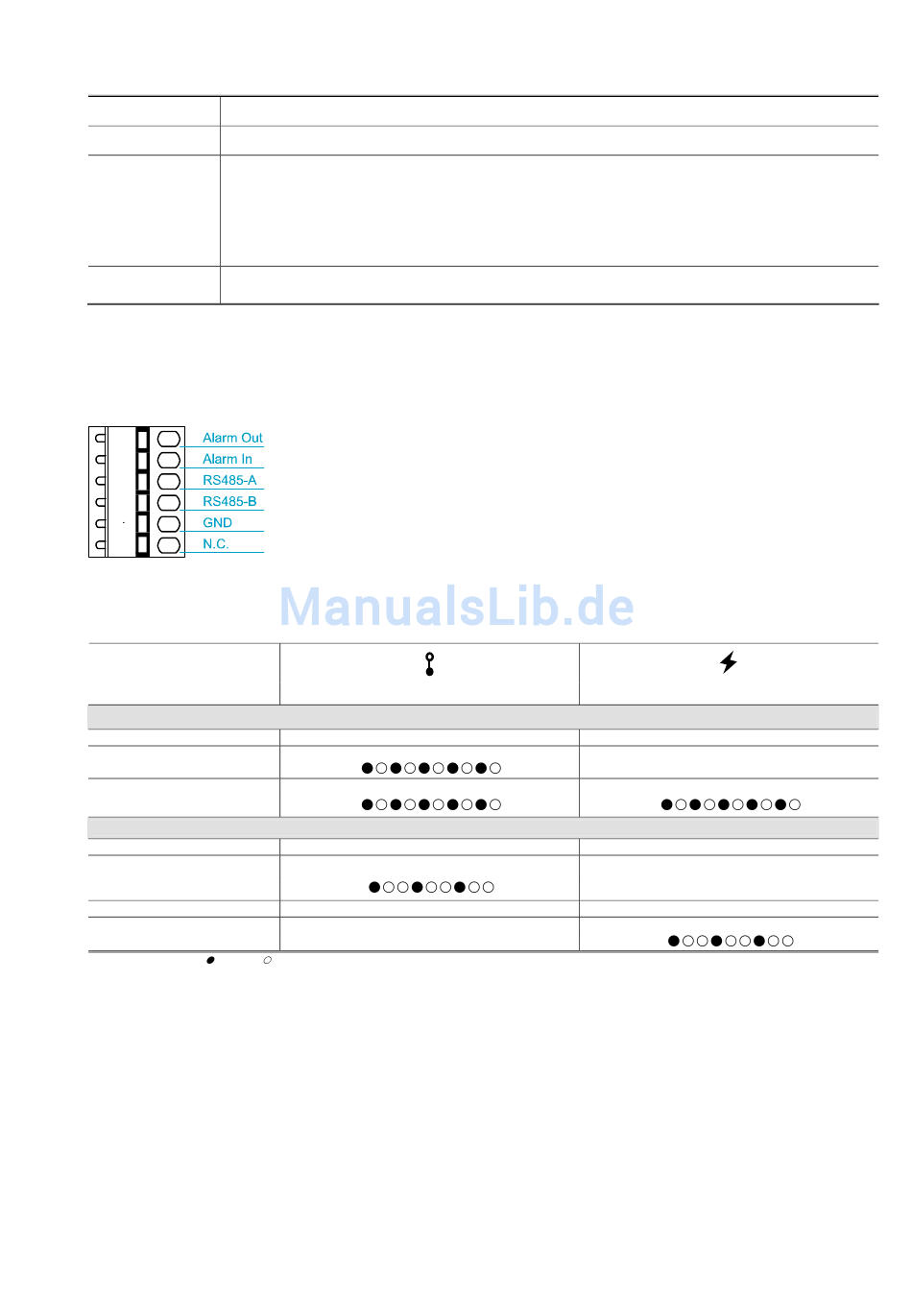

2.5 Externer I/O Port
Die Kamera unterstützt den Anschluss von externen I/O Geräten durch ein 6-Pin I/O Anschlussstück.
Nachfolgende Abbildung zeigt die dann zu verwendende, entsprechende Verdrahtung.
6-pin I/O Terminal
2.6 LED Status Anzeige
ICON
System Status
Während d. Anschaltens
Reset
Upgrade
Verbindungs Status
LAN verbunden
LAN getrennt
Internet verbunden
Internet getrennt
* LED Blinkfrequenz -
Zum Anschluss eines Netzwerkkabels.
Zum Anschluss des beiliegenden Netzteils
Verbinden Sie die Kamera mit dem Stromnetz und halten Sie den Reset Button einige
Sekunden gedrückt, um die Kamera auf die Werkseinstellung zu setzen.
Nach dem Reset startet die Kamera automatisch neu.
Prüfen Sie die Blinkfrequenz der LED Anzeige um festzustellen, ob sich die Kamera wieder
im Standard Modus befindet.
Trennen Sie die Kamera während des Resets nicht vom Stromnetz.
Die Kamera besitzt ein 6-Pin I/O Anschlussstück zur Verbindung mit externen Alarmgebern.
Beachten Sie hierzu auch das nachfolgende Kapitel 2.5.
LAN Verbindungs Status
Blinkt (an 250 ms, aus 250 ms)
Blinkt (an 250 ms, aus 250 ms)
Blinkt (an 100 ms, aus 500 ms)
LED an / LED aus
Immer an
Immer an
--
--
5
Internet Verbindungs Status
Immer an
Immer aus
Blinkt (an 250 ms, aus 250 ms)
--
--
Immer an
Blinkt (an 100 ms, aus 500 ms)
