Strom-, Signal- und Elektrodenanschlüsse am
UniTech

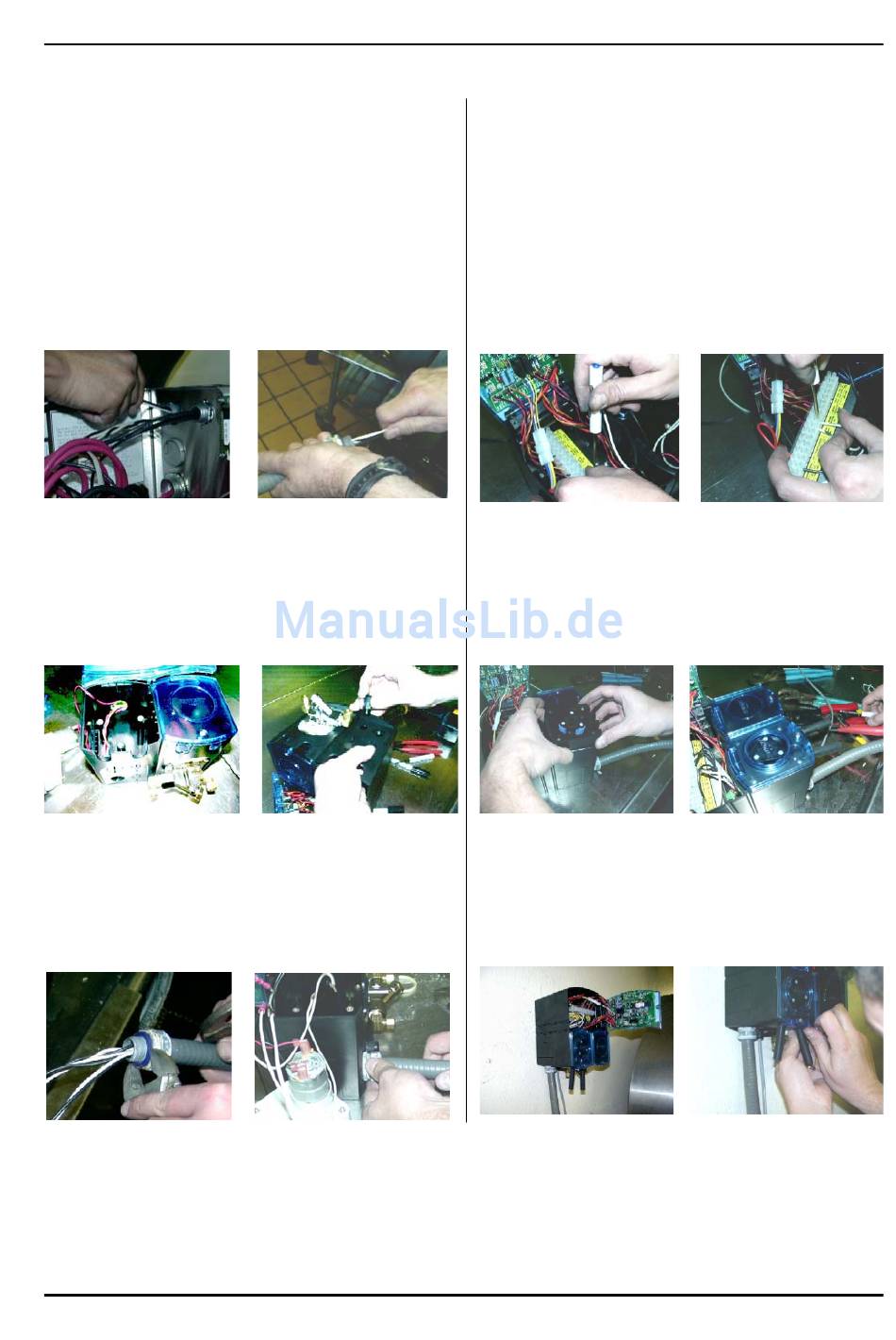

Die Schritte 1-6 betreffen Standardinstallationen, bei
denen die elektrischen Anschlüsse auch innerhalb des
UniTech- Dosiergeräts vervollständigt werden müssen.
Für
„vorverkabelte"
unberücksichtigt lassen
(1) Sicherstellen, daß alle Stromquellen ausgeschaltet
sind, bevor weitergegangen wird
(2) Die Versorgungs- und Signalkabel über den
Kabelkanal und Kabeltülle einfügen. Das Kabel der
Elektrode nicht in denselben Kabelkanal einführen.
(3) Die Nachspülpumpe aus der linken Seite des
Dosiergeräts entfernen, um Platz zu schaffen. Den
Tüllestöpsel mit einer Quetschzange entfernen.
Den kleinen Tüllestöpsel für das Elektrodenkabel
auch entfernen. Die beiden Tüllen Installieren.
(4) Die
Kabel
durch
Pumpengehäuse in die Kontrollbox ziehen. Die
Tüllen noch nicht festziehen, so dass die Kabel
noch spiel haben. Erst zuletzt die Tüllen festziehen.
Page 6 of 24
Modelle
die
Schritte
.
die
Tüllen
und
(5) Die Kabelbündel der Platine ausstecken, um
besseren Zugang zu den Klemmen zu erhalten. Die
Klemmenleiste kann durch Lockern einer Schraube
herausgezogen werden (die Leiste ist mit einem
1-6
Schlitz versehen, so daß Sie die Schraube nicht
ganz entfernen brauchen). Die Leiste von der
Schraube abgleiten lassen und anheben, um
besser zu den Klemmen zu gelangen. Die Strom-,
Signal- und Elektrodenkabel (sofern verwendet)
über ca. 0,5 cm. abisolieren, Aderendhülsen
aufstecken
Klemmen anschließen. In Bezug auf Details vgl. die
Schaltpläne (S. 20-22) .
(6) Die Klemmenleiste wieder zurückschieben und die
Schraube festziehen. Alle Kabelbündel wieder
anschließen. Die Nachspülpumpe wieder einsetzen
und das Faceplate montieren.
(7) Nach Durchführung aller Anschlüsse kann das
das
Dosiergerät an der Wand angebracht werden. Die
letzte Schraube unten im Dosiergerät festziehen.
Hierfür den Schraubenzieher mit langem Schaft
benutzen.
GEMA_UNITECHWW06=060324-0900591 Rev A (07/04)
