Anschluss Von Externen Verstärkern - X4-Tech Extasy 2 Bedienungsanleitung

a. Scartanschluss (Scartkabel nicht im Lieferumfang)
Schließen Sie das Scartkabel an Ihren (ausgeschalteten) Fernseher und dann an den
Scartanschluss der Extasy2 an.
b. Cinch-Kabel (Videokabel)
Sie können auch über Cinchkabel Ihren Fernseher anschließen. Manche Fernseher
besitzen einen Fronteingang (gelb) für externe Geräte.

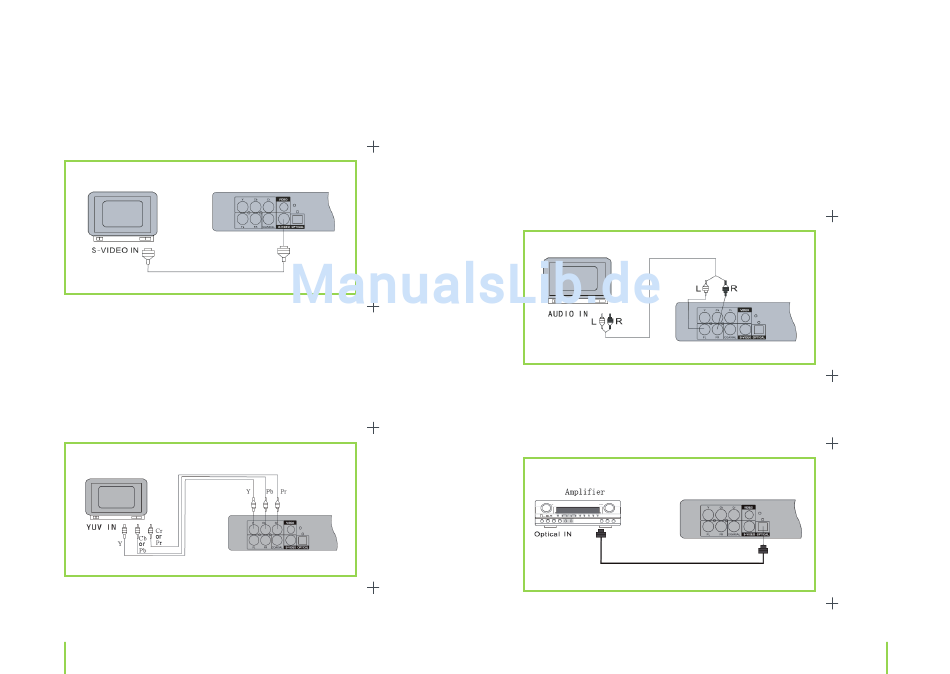

3. S-Video-Anschlusskabel (nicht im Lieferumfang)
c. S-Video-Anschlusskabel (nicht im Lieferumfang)
d. mittels Komponentenstecker
Das Bildsignal kann auch über Komponentenstecker übertragen werden (Y,Pb,Pr). Viele
Beamer besitzen solche Eingänge. Achten Sie auf die richtige Anschluß-Kennzeichnung.
4. Mittels Komponentenstecker
Das Bildsignal kann auch über Komponentenstecker übertragen werden (Y, Pb, Pr).
Viele Beamer besitzen solche Eingänge. Achten Sie auf die richtige Anschluss-Kenn-
zeichnung.
(2) Anschluss von externen Verstärkern
a. Mittels Cinch-Stereo-Kabel an einen Fernseher (Audio-In) oder einen Verstärker. Über diesen
Anschluss wird ein Stereo-Signal übertragen.
1 Kapitel 3 Gerät und Anschlüsse
Anschluss von externen Verstärkern
1. Mittels Cinch-Stereo-Kabel an einen Fernseher (Audio-In) oder einen Verstärker. Über
diesen Anschluss wird ein Stereo-Signal übertragen.
Hinweis
Viele Fernseher besitzen außer einem Front-Video-Eingang auch einen Stereo-Eingang
für Ton.
(2) Anschluss von externen Verstärkern
a. Mittels Cinch-Stereo-Kabel an einen Fernseher (Audio-In) oder einen Verstärker. Über diesen
Anschluss wird ein Stereo-Signal übertragen.
(2) Anschluss von externen Verstärkern
a. Mittels Cinch-Stereo-Kabel an einen Fernseher (Audio-In) oder einen Verstärker. Über diesen
Anschluss wird ein Stereo-Signal übertragen.
Hinweis: Viele Fernseher besitzen außer einem Front-Video-Eingang auch einen Stereo-Eingang für
Ton.
b. Über ein optisches Kabel an einen Dolby Digital Verstärker. Über diesen Anschluss wird das digitale
Dolby Digital 5.1-Signal übertragen.
2. Über ein optisches Kabel an einen Dolby Digital Verstärker. Über diesen Anschluss
wird das digitale Dolby Digital 5.1-Signal übertragen.
Hinweis: Viele Fernseher besitzen außer einem Front-Video-Eingang auch einen Stereo-Eingang für
Ton.
b. Über ein optisches Kabel an einen Dolby Digital Verstärker. Über diesen Anschluss wird das digitale
Dolby Digital 5.1-Signal übertragen.
c. Über ein Coaxialkabel (Cinchstecker) an einen Dolby Digital Verstärker
c. Über ein Coaxialkabel (Cinchstecker) an einen Dolby Digital Verstärker
Kapitel 3 Gerät und Anschlüsse 1
