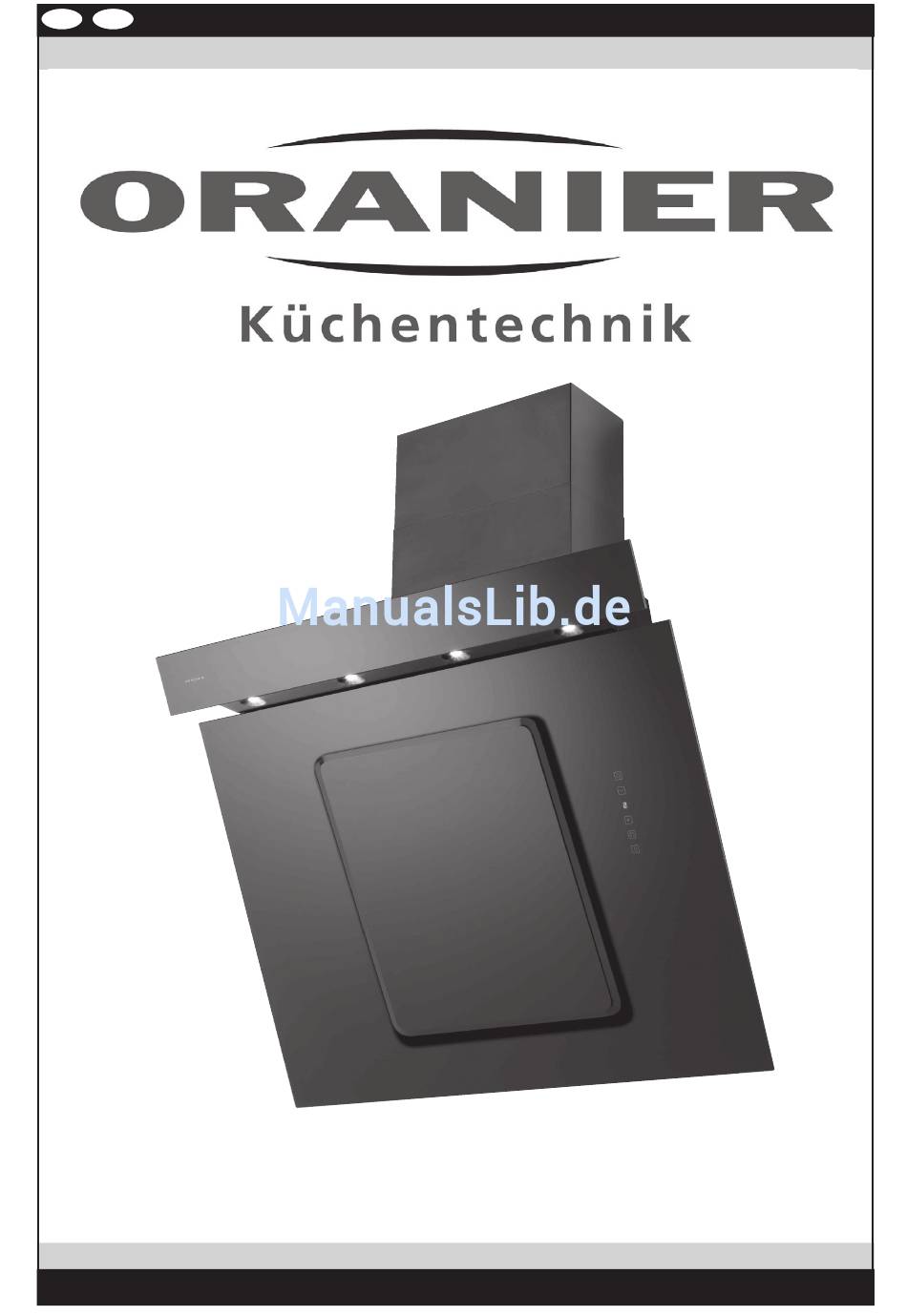

- Seite 1 Bedienungs- und Installationsanleitung Dunstabzugshaube Doro 75/90 S 4051543010304 / 4051543010311 8704 62 · 8704 92 · 1052...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät Sicherheitshinweise entschieden haben! ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und Ihr Gerät im Überblick zuverlässige Technik, Funktionalität und ansprechendes Bedienung der Haube Design. Bedieneinheit Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle ein- Welche Leistungsstufe soll gewählt werden? 4 mal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen Elektronische Steuerung (Touchcontrol) -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Ihr Gerät im Überblick Sicherheitshinweise zum Gebrauch: • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Die Dunstabzugshaube darf nur über Elektro- oder Gas- herden verwendet werden. Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt. -
Seite 4: Bedienung Der Haube
Bedienung der Haube (Touchcontrol) Anzeige Nachlaufautomatik Gerät Ein/Aus Verringern Erhöhen Beleuchtung Ein/Aus Abb. 2: Bedieneinheit (Touchcontrol) Bedieneinheit (Touchcontrol) Nachlauf-Automatik Die Bedieneinheit befindet sich an der Front des Gerätes; Das Gerät verfügt über eine Nachlauf-Automatik, welche sie ist benutzerfreundlich gestaltet und einfach zu handha- den Gerätemotor und die Beleuchtung nach 15 Minuten ben (Abb. -
Seite 5: Wartung, Reinigung Und Pflege
Wartung, Reinigung und Pflege Metallfettfilter reinigen Achtung: Netzstecker ziehen bzw. die Sicherung ausschalten! Vor sämtlichen Wartungs- und Reinigungsarbeiten ist Abnehmen der Metallfettfilter der Netzstecker zu ziehen bzw. die Sicherung auszu- Abdeckung unten leicht drücken. Der Schnappverschluss schalten oder herauszuschrauben! öffnet und die Abdeckung kann leicht nach oben geklappt werden (1). Anschließend Abdeckung leicht anheben und Wartungsintervalle aus der oberen Halterung herausnehmen (2) (Abb. -
Seite 6: Metallfettfilter-Sättigungsanzeige „C" Löschen
Metallfettfilter-Sättigungsanzeige „C” löschen Nach erfolgter Reinigung die Anzeige „C” folgendermaßen • Die Sättigungsanzeige ist zeitgesteuert und erinnert nach löschen: 20 Stunden Betriebszeit erneut durch Erscheinen der An- zeige „C” an die anstehende Reinigung der Metall- • Die Schaltfläche (Gerät Ein/Aus) mindestens 3 Sekun- fettfilter. -
Seite 7: Im Falle Einer Störung
Im Falle einer Störung Die Haube funktioniert überhaupt nicht: Durch die Verwendung von Hochleistungs-LEDs als Arbeitsplatzbeleuchtung wird ein Austausch von defek- • Wurde eventuell die Sicherung in der Hausinstallation ten Leuchtmitteln höchst unwahrscheinlich und daher ausgelöst? Stromversorgung der Haube bzw. Haupt- so gut wie überflüssig. sicherung überprüfen. • Ist der Netzstecker eingesteckt? Lebensdauer, Zuverlässigkeit und Energieeffizienz lie- gen um Größenordnungen über jedem herkömmlichen •... -
Seite 8: Kundendienst
Kundendienst Abluft- oder Umluftbetrieb? Sollte am Gerät ein technischer Mangel auftreten, setzen Beim Abluftbetrieb (Abb. 6, empfohlen) wird der Dunst über Sie sich bitte mit dem ORANIER-Kundendienst telefonisch ein Abluftsystem mit Mauerkasten ins Freie geführt. in Verbindung: Bei Umluftbetrieb (Abb. 7) wird der Dunst von Fettrückstän- den und Gerüchen befreit und wieder in die Küche ausge- Für Deutschland: 0 64 62 / 9 23-355... -
Seite 9: Hinweise Zu Baulichen Voraussetzungen
Hinweise zu baulichen Voraussetzungen Bei der Montage der Dunstabzugshaube im Abluftbetrieb • Beim Verlegen der Abluftleitung sollte folgendes beachten Sie bitte folgende Hinweise: beachtet werden: • In Aufstellräumen ohne offene Feuerstelle sollte der - kurze, gerade Abluftstrecken wählen. Querschnitt der Zuluftöffnung mindestens so groß - möglichst wenige Rohrbögen verwenden. -
Seite 10: Übersicht Lieferumfang
Übersicht Lieferumfang Abb. 10 1 - Netzstecker 2 - Teleskopschacht 3 - Grundschacht 4 - Haubenkörper mit integriertem Motorblock 5 - Bedieneinheit (Touchcontrol) 6 - Metallfettfilter 8 - Abdeckung Randabsaugung (klappbar) 9 - Montageblech für Teleskopschacht 10 - Wandhalteblech 15 - Schraube 5x50 mm 16 - Dübel 8 mm 17 - Schraube 3,5x10 mm 18 - Schraube 3,5x25 mm 19 - Dübel 6 mm 20 - Reduzierstück 150/125 mm 21 - Einstellschraube M4x20 mm Abb. 9... -
Seite 11: Montagemaße
Montagemaße Abb. 11 (25 hoch) 270 - 305 750 / 900 Elektroherd: 400-650 mm Gasherd: 500-750 mm Kochfeld... -
Seite 12: Wandmontage
Wandmontage Ermitteln Sie unter Berücksichtigung der notwendigen Montagehöhe am Montageort die Lage der beiden Bohrungen „A“ für 2 Dübel 8 mm (16) gemäß Montageskizze (Abb. 11, S.11). Markieren Sie die Lage der beiden Bohrungen „A“ durch Anzeichnen. In die gebohrten Löcher jeweils einen Dübel 8 mm (16) Abb. 12 einsetzen. -
Seite 13: Luftschlauch Montieren
Luftschlauch montieren Abb. 16 Raumdecke (nur bei Abluftbetrieb) Verwenden Sie für die Verbindung mit dem Wanddurchbruch ein Kunststoffrohr oder einen Abluftschlauch Ø 150 mm (min. Ø 125 mm) (nicht im Lieferumfang). Wichtig: Der Abluftanschluss muss vor Befestigung der Dunstabzugshaube fertiggestellt sein! 270 - 305 Rohr bzw. -
Seite 14: Technische Daten, Abmessungen
Technische Daten Spannung: 230 V ~ Schutzklasse: Frequenz: 50 Hz Max. Luftfördermenge: 850 m 3 /h freiblasend Motorleistung: 250 W Lautstärke (Schalldruck): Anzahl der Leistungsstufen: (Leistungsstufe 1, Abluftbetrieb) 42 dB(A) Beleuchtung: 4 x 1 W (Power LEDs) Länge Netzanschlusskabel: 1,0 m Abluftanschluss: 150 mm Ø Gesamtleistung: 254 W (Anschlusswert) Nachlaufautomatik: Nachlaufdauer 15 Minuten Stromaufnahme:... -
Seite 18: Hinweise Zur Entsorgung
Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäi- schen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet: Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! -
Seite 19: Oranier-Werksgarantie
ORANIER-Werksgarantie ORANIER-Werksgarantie 6. Wir haften nicht für Schäden und Mängel an Gerä- Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich. ten und deren Teile, die verursacht wurden durch: Für unsere ORANIER-Geräte leisten wir unabhängig - Äußere chemische oder physikalische Einwir- von den Verpflichtungen des Händlers aus dem kungen bei Transport, Lagerung, Aufstellung und Kaufvertrag gegenüber dem Endabnehmer unter den... - Seite 20 8704 62 · 8704 92 · 1052 V1.4...
