1.
Merkmale
•
8 programmierbare Zonen
•
Sabotageüberwacht
•
Duplex-Antennen-Technologie
•
Einfacher Anschluss mittels 4-Draht-BUS
•
Kompatibel zu Terxon M / MX
•
868MHz FM Security-Frequenz
2.
Beschreibung der Komponenten
3.
Montage
1. Öffnen sie das Gehäuse der Funkerweiterung.
2. Lösen Sie die 3 Schrauben und entfernen Sie die
Platine von der Rückwand des Gerätes.
3. Verwenden Sie die Rückseite der Funkerweiterung zum
Anzeichnen der Bohrlöcher am gewünschten
Montageort. Bohren Sie entsprechende Löcher und
setzen Sie passende Dübel in die Bohrlöcher ein.
4. Führen Sie die Kabel des 4-Draht-BUS durch die
Öffnung auf der Rückseite des Moduls.
2

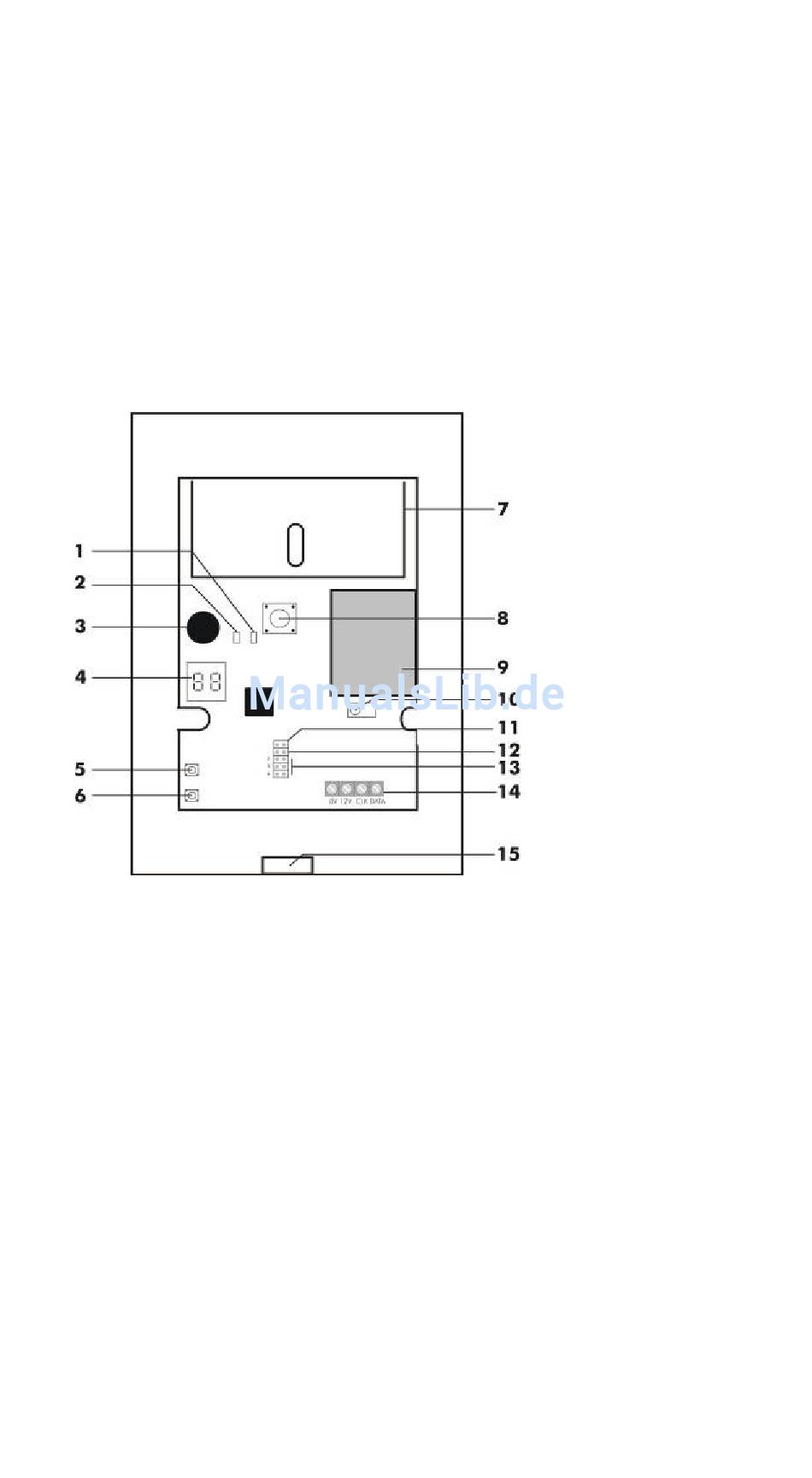

1 Fehler-LED (Fail)
2 OK-LED (Pass)
3 Signalgeber
4 Display
5 Taster „Wählen" (Select)
6 Taster „Löschen" (Delete)
7 Antenne
8 Sabotageschalter
9 Funkplatine
10 Einlern-Sensor
11 Supervision-Steckbrücke
12 Jamming-Steckbrücke
(Funküberlagerung)
13 Adressierungs-Steckbrücke
14 BUS Anschluss
15 Kabelöffnung
