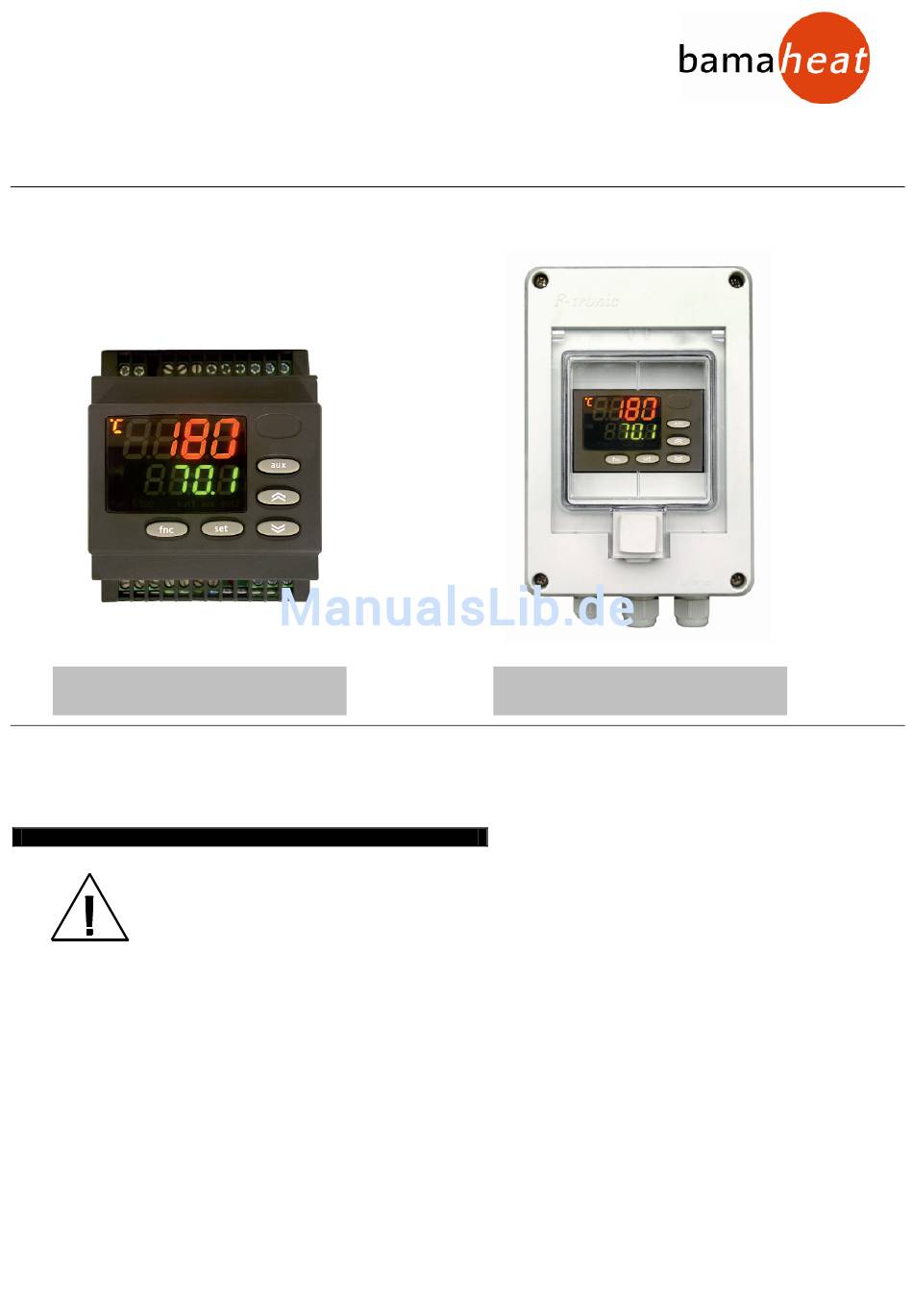

Prozessorgesteuerter Digitalregler
ETC 435 / ETC 235

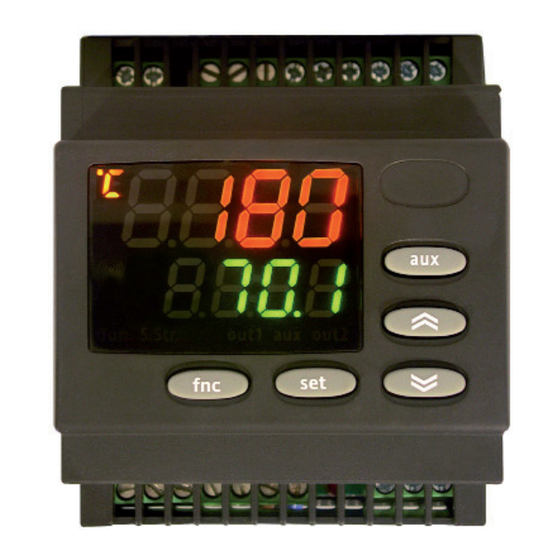

ETC 435 Art.Nr.: 8000-80.08
(Ersatzfühler Art.Nr.: 8000-84.83)
VORWORT
In der vorliegenden Anleitung sind alle Angaben enthalten, die für eine einwandfreie Installation und
Verwendung sowie Wartung des Produktes erforderlich sind. Daher sollten die nachstehenden Anweisungen
aufmerksam gelesen werden. Alle Rechte der vorliegenden Unterlagen sind vorbehalten. Nachdruck auch
auszugsweise verboten, soweit nicht ausdrücklich zuvor von der elke Technik GmbH genehmigt. Falls eine
Betriebsstörung des Gerätes Personen- oder Sachschäden verursachen kann, muss die Anlage mit
zusätzlichen elektromechanischen Schutzeinrichtungen abgesichert werden.
Die elke TECHNIK GmbH behält sich das Recht vor, jederzeit ohne besondere Anzeige jene Änderungen vorzunehmen, die als
notwendig erachtet werden.
Die elke TECHNIK GmbH und ihre gesetzlichen Vertreter weisen jede Haftung für Personen- oder Sachschäden von sich, die
auf Abänderungen, unsachgemäße, falsche oder nicht den Merkmalen des Gerätes entsprechende Verwendung
zurückzuführen sind.
Wärmetechnik
Bedienungsanleitung V 02-1111
ETC 235 Art.Nr.: 8000-80.09
(Ersatzfühler Art.Nr.: 8000-84.83)
Stand: 11/2011
1/9
Werbung
Verwandte Anleitungen für bamaheat ETC 435
Inhaltszusammenfassung für bamaheat ETC 435
- Seite 1 Wärmetechnik Prozessorgesteuerter Digitalregler ETC 435 / ETC 235 Bedienungsanleitung V 02-1111 Stand: 11/2011 ETC 435 Art.Nr.: 8000-80.08 ETC 235 Art.Nr.: 8000-80.09 (Ersatzfühler Art.Nr.: 8000-84.83) (Ersatzfühler Art.Nr.: 8000-84.83) VORWORT In der vorliegenden Anleitung sind alle Angaben enthalten, die für eine einwandfreie Installation und Verwendung sowie Wartung des Produktes erforderlich sind.
-
Seite 2: Display & Led
ETC 435 / ETC 235 Prozessorgesteuerter Digitalregler TASTEN DOWN - Durchtippen der - Durchtippen der - Aufrufen der - Programmierbar über - Aufrufen des QuickStart Menüoptionen Menüoptionen Sollwertänderung Parameter (siehe Par. H34) Menüs - Erhöhen die Werte auf dem - Verringern der Werte - Aufrufen des Menüs... - Seite 3 Programmierung als Dachrinnen-Frostwächter Nachfolgende Einstellungen sind für den Betrieb als Dachrinnenfrostwächter mit Funktion HEIZUNG EIN unter +5°C / HEIZUNG AUS unterhalb -10°C erforderlich, alle anderen werkseitigen Voreinstellungen bleiben bestehen: Schritt Parametersatz Parameter Einstellung (s. Parametertabelle) Gerät nach umstellen auf Parameter H01 = 12 bitte 1x für 5 Sek.
- Seite 4 ZUSATZREGLER Der Zusatzregler kann, wenn er entsprechend konfiguriert ist (Parameter H11=4), über den Digitaleingang (Digital Input) oder über Taste (Parameter H31 oder H32=4) aktiviert werden. In diesem Fall muss die Ansteuerung des Zusatzreglers mit den Parametern H21(22)=4 definiert werden. Diese Funktion gestattet die Aktivierung des Relais, falls es aberregt war, und umgekehrt. Der Status wird gespeichert, um im Fall von Funktionsstörungen oder eines Stromausfalls den ordnungsgemäßen Betrieb zu gewährleisten, sofern man nicht Parameter H11=4 (aux) einstellt;...
- Seite 5 PASSWORT (Optional ) • Wenn das Passwort PA1 aktiviert ist Der Zugriff auf die einzelnen Bedienebenen der Parameterverwaltung lässt (Parameterwert ungleich 0), erfolgt die sich durch ein Passwort einschränken. Über die Parameter PA1 und PA2 in Aufforderung zur Eingabe. Wählen Sie den Parametersätzen 'diSP' (PA1 in der Bedienebene USEr und PA2 in der Bedienebene InSt) lassen sich zwei verschiedene Passwörter definieren.
- Seite 6 Parametertabelle ETC 435 / ETC 235 Parameter Par. Ebene* Parameterbeschreibung (gegliedert nach Parametersatz und Ebene) Bereich Maße -satz ein- heit Werk: Set1 Sollwert 1 der Temperaturregelung LS1..HS1 ° C/F Set2 Sollwert 2 der Temperaturregelung LS1..HS1 ° C/F 1 + 2 REGLER 1 Offset Setpoint 1.
- Seite 7 Parameter Par. Ebene* Parameterbeschreibung (gegliedert nach Parametersatz und Ebene) Bereich Maße -satz ein- heit Werk: ALAr 1 + 2 ALARME Alarm type. Modus der Parameter "HA1/2" und "LA1/2" als Absolutwert der Temperatur oder als Abweichung Abs./rel Flag vom Sollwert. (Abs = absoluter Wert; Ausgabe = Relativwert). Alarm Fan differential.
-
Seite 8: Weitere Informationen
ANMERKUNGEN: * In der Spalte EBENE ist die Bedienebene angegeben, deren Parameter nach Eingabe des PASSWORTS zugänglich sind (siehe entsprechenden Abschnitt) ** PA2 kann (falls entsprechend angefordert oder definiert) auf Ebene1 im Parametersatz "CnF" angezeigt und auf Ebene2 im Parametersatz "diS", Parameter "PA2" eingestellt oder geändert werden. ACHTUNG (!): Werden ein oder mehrere mit (!) gekennzeichnete Parameter geändert, MUSS der Regler anschließend aus- und wieder eingeschaltet werden, damit sein vorschriftsgemäßer Betrieb weiterhin gewährleistet ist. - Seite 9 Man beachte, dass die mitgelieferten Relaiskontakte einem funktionellen Verschleiß unterliegen. Daher müssen etwaige Sicherheitseinrichtungen gemäß Maschinenrichtlinie oder Betriebspraxis zur Einhaltung maßgeblicher Sicherheitsanforderungen außerhalb des Geräts installiert werden. elke TECHNIK GmbH – Mühlgraben 70 – 73479 Ellwangen V01_111101 MJ TEL 07961-569550 – FAX 07961-5695590 – www.bamaheat.de...
