Inhaltszusammenfassung für Hama H455

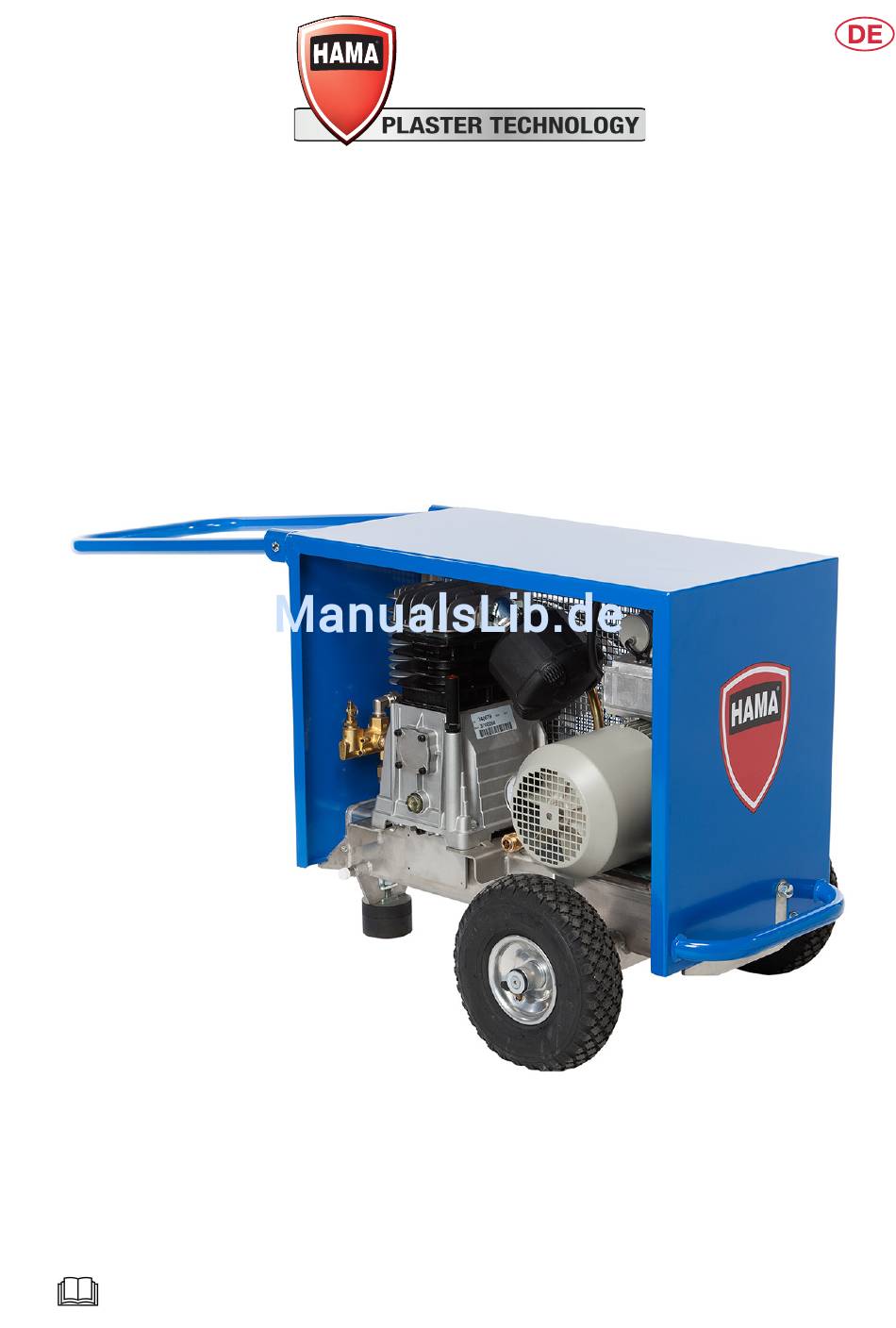

- Seite 1 HAMA H455 Kompressor 230 V BETRIEBSANLEITUNG EINSCHLIESSLICH ERSATZTEILLISTE LESEN SIE DIESE BETRIEBSANLEITUNG SORGFÄLTIG DURCH, BEVOR SIE DIE MASCHINE BENUTZEN.
- Seite 2 Dokument Fehler enthält. HAMA haftet weder für mögliche Fehler in diesem Dokument noch für die eventuell daraus entstehenden Folgen. Sprache Ursprüngliche Betriebsanleitung. Übersetzung der ursprünglichen Betriebsanleitung. HAMA ist ein eingetragener Handelsname von Modulen & Engineering Menzing B.V. mit Sitz in Haaksbergen 108403RE102_-_M...
- Seite 3 VORWORT VORWORT Sehr geehrter Kunde, wir gratulieren Ihnen und freuen uns, dass Sie sich für einen HAMA H455 Kompressor entschieden haben. Mit dieser Qualitätsmaschine von HAMA können Sie jahrelang mit nur geringer Wartung Spritzputz aufbringen. Aufgrund der kompakten, aber robusten Bauweise, eignet sich der HAMA HP455 Kompressor hervorragend für Arbeiten am Bau.
-
Seite 4: Inhaltsverzeichnis
INHALTSÜBERSICHT INHALTSÜBERSICHT EINLEITUNG ......................5 SICHERHEIT ......................9 ALLGEMEINE BESCHREIBUNG ................10 INBETRIEBNAHME ....................11 BEDIENUNG ......................12 WARTUNG ......................14 PROBLEMLÖSUNG ..................... 18 UMWELT ......................19 STILLLEGUNG ..................... 20 TECHNISCHE SPEZIFIKATIONEN ............... 21 ERSATZTEILE ....................... 22 108403RE102_-_M... -
Seite 5: Einleitung
Zum Kompressor wird folgende Dokumentation mitgeliefert: Betriebsanleitung (einschließlich Ersatzteillisten) Verfügbarkeit Die Betriebsanleitung muss sich immer in der Nähe des HAMA H455 Kompressors befinden. Falls eine Anleitung verloren geht, können Sie bei HAMA ein neues Exemplar bestellen oder dieses auf www.hama-equipment.com herunterladen. -
Seite 6: Kundenservice
1 EINLEITUNG Kundenservice Haben Sie Fragen zum HAMA H455 Kompressor, die in der Betriebsanleitung nicht beantwortet werden? Dann setzen Sie sich mit HAMA in Verbindung. Weitere Anweisungen und Informationen finden Sie natürlich jederzeit auf unserer Website www.hama-equipment.com. Garantie Falls, trotz korrekter Bedienung und vorgeschriebener Wartung, ein Defekt auftritt, haben Sie selbstverständlich ein Recht auf Garantie. - Seite 7 Registrierung erhalten Sie mehrere Vorteile. Zum Beispiel erhalten Sie die neusten Meldungen in Bezug auf Technik und die Benutzung des HAMA H455 Kompressors. Und wir informieren Sie ebenfalls über die aktuellen Entwicklungen bei HAMA, damit Sie immer auf dem Laufenden bleiben.
-
Seite 8: Produktidentifikation
Modulen & Engineering Menzing B.V. Adresse: Handelsstraat 36b Postleitzahl: 7482 GW Produktidentifikation: Produktbeschreibung: Kompressor Typ oder Modell: H455 Seriennummer: Pxxxxxx-xxx Entspricht den Anforderungen: EU-Richtlinie 2006/42/EG, in Bezug auf Maschinen 2006/95/EG, in Bezug auf Niederspannung 89/336/EEG, in Bezug auf elektromagnetische Verträglichkeit Harmonisierte Normen:... -
Seite 9: Sicherheit
Lesen Sie diese Betriebsanleitung gründlich durch, bevor Sie die Maschine benutzen. Halten Sie sich an die Anweisungen, um Verletzungen oder materielle Schäden zu vermeiden. Setzen Sie sich bei Fragen mit HAMA in Verbindung. SEIEN SIE VORSICHTIG! ES GEHT UM IHRE EIGENE SICHERHEIT UND DIE SICHERHEIT... -
Seite 10: Allgemeine Beschreibung
Der Rahmen dient als Basis für den Kompressor. Im Rahmen ist ein 8-Liter-Tank integriert, sodass Druckunterschiede ausgeglichen werden können. Elektromotor Der Kompressor H455 wird von einem Elektromotor mit 2,2 kW angetrieben. Kompressorblock Der Kompressorblock sorgt für einen maximalen Betriebsdruck von 8 bar und einem Betriebsvolumen von 455 Litern pro Minute. -
Seite 11: Inbetriebnahme
Achten Sie darauf, dass der Kompressor vor der Inbetriebnahme vollkommen waagerecht steht. Anschluss an die Stromversorgung. Der HAMA H455 Kompressor muss an eine Wandsteckdose mit 230 Volt und Schutzkontakt angeschlossen werden, die mit 16 Ampère abgesichert ist. Wenn keine Wandsteckdose in der näheren Umgebung vorhanden ist, darf nicht mehr als eine vollständig abgerollte Kabeltrommel oder ein Verlängerungskabel mit Schutzkontakt und einer... -
Seite 12: Bedienung
• Alle Sicherheits- und Gefahrenhinweise an der Maschine müssen über die gesamte Lebensdauer der Maschine sichtbar bleiben. • Verwenden die Maschine nur in Kombination mit einer HAMA Spritzputzmaschine oder Reparaturpistole GR1500. • Tragen Sie einen Hörschutz. Ein längerer Aufenthalt in unmittelbarer Nähe des Kompressors kann zu Hörschäden führen. -
Seite 13: Bedienung In Schritten
5 BEDIENUNG 5.1 Bedienung in Schritten Einschalten des Kompressors 1. Kontrollieren Sie, ob der Kompressortank entlüftet ist 2. Schließen Sie den Entlüftungsnippel. 3. Stellen Sie den Kompressor waagerecht auf einen ebenen Untergrund. 4. Kontrollieren Sie, ob die Stromversorgung den gestellten Anforderungen genügt. 5. -
Seite 14: Wartung
Entfernen Sie bei Wartungs- und Reparaturarbeiten immer die Stromversorgung! Ziehen Sie den Stecker aus der Steckdose. • Benutzen Sie den Kompressor nicht, wenn Teile verschlissen oder beschädigt sind. Verwenden Sie beim Austausch Originalteile von HAMA. • Tragen Sie einen engschließenden Overall, Augenschutz und Fußschutz. •... -
Seite 15: Tägliche Wartung
Das Kompressoröl muss 1x jährlich gewechselt werden. Übermäßiger Ölverbrauch oder ein plötzlich absinkender Ölstand, deutet auf ein internes oder externes Leck hin. Halten Sie die Pumpe unverzüglich an und setzen Sie sich mit Ihrem technischen Dienst oder mit HAMA in Verbindung. 108403RE102_-_M... - Seite 16 6 WARTUNG 6.2 Anzugsmomente Fehlerhaft angezogene Schrauben und Muttern können zu Unfällen führen. Ziehen Sie Schrauben und Muttern entsprechend der folgenden Tabelle an (es sei denn in dieser Betriebsanleitung ist etwas anderes angegeben). Tauschen Sie Originalschrauben nur durch Schrauben mit denselben Maßen und derselben Festigkeitsklasse aus.
- Seite 17 6 WARTUNG 6.3 Wartungsschema Erste Wartung Bauteil Maßnahme/Material Intervall Kompressorblock Kopfschrauben nachziehen 3 Betriebsstunden Kompressorblock Öl wechseln 100 Betriebsstunden Kompressor allgemein Kontrolle auf Lecks und Vibrationen 100 Betriebsstunden Kompressor allgemein Kontrolle der Riemenspannung 100 Betriebsstunden Regelmäßige Wartung Bauteil Kontrollieren/reinigen Sie Täglich Monatlich Jährlich...
-
Seite 18: Problemlösung
7 PROBLEMLÖSUNG 7 PROBLEMLÖSUNG Einleitung Sehen Sie bei Problemen in der Tabelle nach. Wenn Sie das Problem nicht lösen können, setzen Sie sich mit Ihrem technischen Dienst oder mit HAMA in Verbindung. Problem Mögliche Ursache Lösung Motor läuft nicht Anschlusskabel nicht angeschlossen Stecken Sie den Stecker in die Wandsteckdose. -
Seite 19: Umwelt
8 UMWELT 8 UMWELT Einleitung Beim Betrieb und bei der Wartung des HAMA H455 Kompressors muss die Umwelt möglichst geschützt werden. Umweltschutzmaßnahmen • Bedienen und warten Sie Ihren Kompressor entsprechend der Anweisungen in dieser Betriebsanleitung. • Entsorgen Sie Ölfilter, Altöl und Kondenswasser entsprechend der in Ihrem Land geltenden Vorschriften. -
Seite 20: Stilllegung
9 STILLLEGUNG 9 STILLLEGUNG Einleitung Bei normaler Benutzung und sorgfältiger Wartung hat der HAMA H455 Kompressor eine sehr lange Lebensdauer. Wenn die Maschine nach vielen Jahren stillgelegt wird, muss dies auf eine sichere und umweltbewusste Weise erfolgen. Viele der verwendeten Materialien können recycelt werden. -
Seite 21: Technische Spezifikationen
10 TECHNISCHE SPEZIFIKATIONEN 10 TECHNISCHE SPEZIFIKATIONEN Maße und Gewichte Länge Breite Höhe Gewicht Kompressor allgemein Max. Betriebsdruck Tankinhalt Min. Betriebstemperatur ºC Max. Betriebstemperatur ºC Netzspannung 230 V/50 Hz Max. Netzstrom Max. Schallpegel dB(A) Der oben angegebene Schallpegel ist in einer Entfernung von einem Meter vom Kompressor gemessen worden. -
Seite 22: Ersatzteile
Die HAMA-Originalteile wurden speziell für diesen Kompressor entwickelt. Nicht-Originalteile können sich negativ auf die Funktion des Kompressors auswirken und den Kompressor unsicher machen. HAMA haftet nicht für Schäden oder Verletzungen, die auf die Verwendung von Nicht-Originalteilen zurückzuführen sind. Teile ohne Teilenummer werden von HAMA nicht als Ersatzteil angeboten. - Seite 23 Druckregelventil H400/H450/H455 108403BP006 Dämpfer 3/8" 108403BP007 Knie Kompressorkupplung 1/2“ x 15 mm 108403BP008 Kondenswasserabfluss 1/4" 108403BP010 Luftreifen 300x4 mit Stahlfelge 108403PA003 Dichtung für Ansaugrohr H455 108403BP011 Luftfiltergehäuse 2012666 Luftfilterelement 108403BP013 Kompressorblock H455 108403AS001 Luftfilteradapter 108403AS102 Motor 2,2 kW, 230 V...
