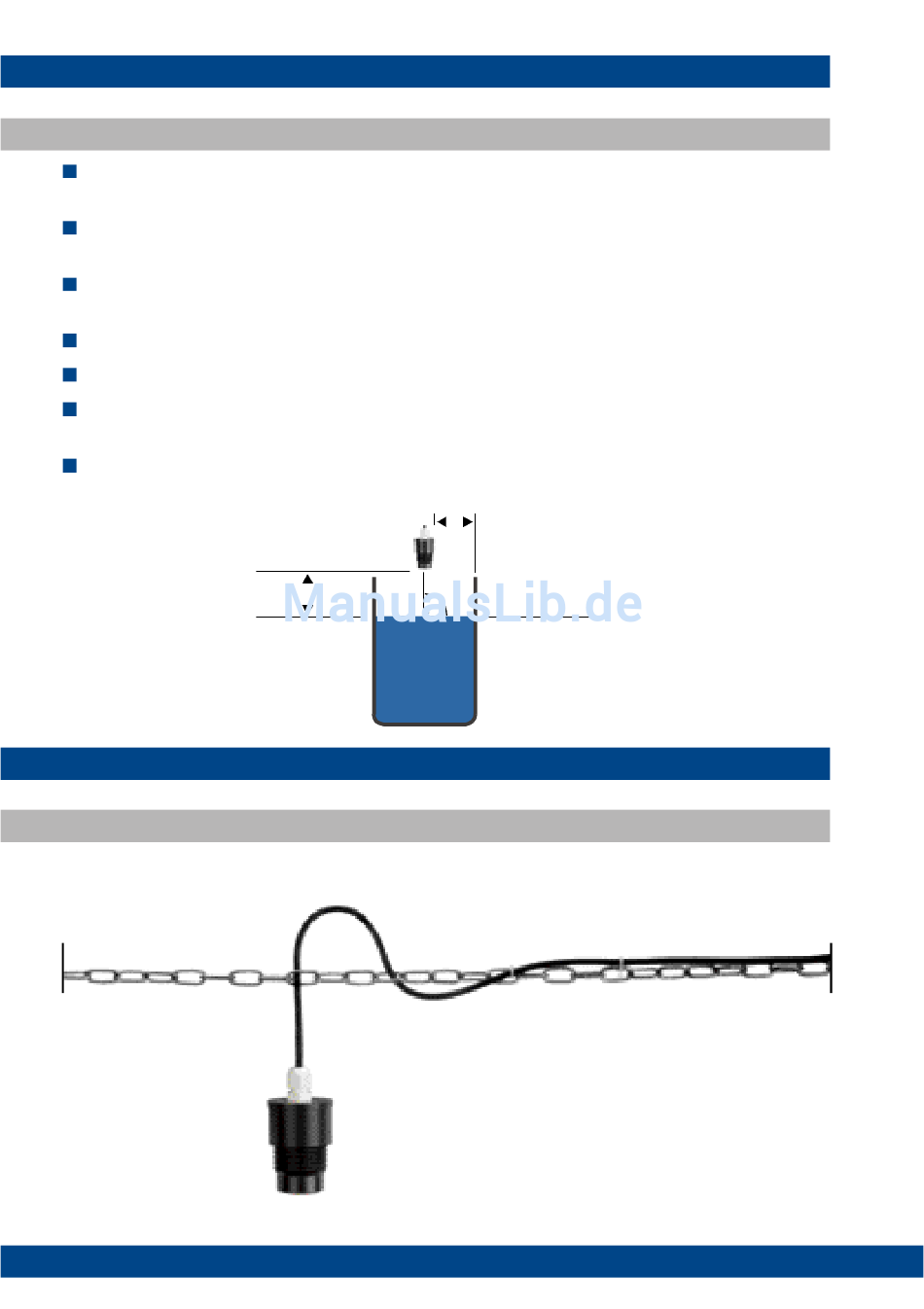

Montageanleitung Sensorkopf
Ultraschallsensor
Die Montage des Sensorkopfes muss senkrecht zur Oberfläche des zu messenden
Mediums sein, im Idealfall sollte der Sensor mittig im Behälter angeordnet sein.
Der Sensor muss fest angeordnet sein und darf sich nicht durch Wind, Erschütterung
bewegen.
Auch bei maximaler Füllhöhe darf der Sensor nicht in das Medium eintauchen
(Zerstörung des Sensorkopfes).
Der Mindestabstand zur maximalen Füllhöhe muss 15 cm betragen.
Der Abstand vom Sensorkopf zu den Seitenwänden sollte mindestens 30 cm betragen.
Es dürfen sich keinerlei Gegenstände zwischen dem Sensor und der zu messenden
Oberfläche befinden (falsche Reflexionen).
Der Sensor darf nicht in explosionsgeschützten Bereichen verwendet werden.
Montageanleitung Zisterne
Montage in Wasserzisternen:
Der Sensor kann mit einer Montagekette in der Zisterne aufgehängt werden oder mit
einer Rohrschelle (Sanitärfachhandel) am Rand befestigt werden.
Seite 8
min. 30 cm
min. 15 cm
Max. Füllstand
