Inhaltszusammenfassung für Elka Motorschloss M315
-
Seite 1: Inhaltsverzeichnis

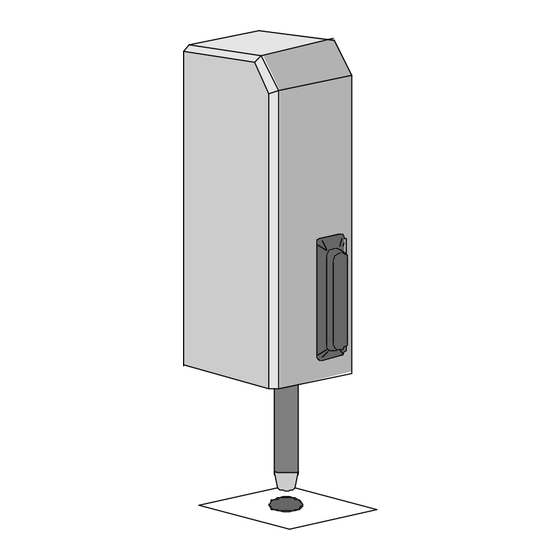

Montage- und Betriebsanleitung Garagentorantriebe Schranken Drehtorantriebe Fernsteuerungen Schiebetorantriebe Motorsteuerungen Motorschloss M315 Inhalt Seite Anwendungsbereich Technische Daten Montagemaße Montage Notentriegelung Elektrische Installation Motorsteuerung MO90 Allgemeine Sicherheitshinweise... -
Seite 2: Anwendungsbereich
Bodenriegel ø 30 mm 150 mm Motorsteuerung MO 90 Steuerungsgehäuse 230x140x95mm (IP 65) Steuerungseingänge Pot.-frei oder 24 V oder 230 V Laufzeitbegrenzung Unterbrecherkontakt Gewicht 13,0 Kg 3. Montagemaße 5xø10,5 ©17.07.2002 ELKA-Torantriebe GmbH & Co. Betriebs KG Seite 2 Motorschloss M... -
Seite 3: Montage
(links herum drehen). Zum Einriegeln schwenken Sie den Hebel wieder nach unten. Sollte dieses nicht möglich sein, suchen Sie durch leichtes Drehen des Innensechskantschlüssels eine geeignete Stellung des Bodenriegels. ©17.07.2002 ELKA-Torantriebe GmbH & Co. Betriebs KG Seite 3 Motorschloss M... -
Seite 4: Elektrische Installation
Bodenriegel automatisch in die Positon ZU. 6. Elektrische Installation Die Steuerung MO90 für das Motorschloss M315 sollte so nah wie möglich (am besten direkt neben der Motorsteuerung des Torantriebes) am Tor montiert werden. Die Leitungseinführungen müssen unbedingt von unter erfolgen. Beachten Sie die angegebenen Mindestleitungsquerschnitte [mm²]. Eine Optimale Installation ist eine gemeinsame Montage beider Motorsteuerungen in einem großen Steuerungshäuse. -
Seite 5: Allgemeine Sicherheitshinweise
Sollte in der Montage- und Betriebsanleitung etwas unverständlich bzw. Anweisungen, die gültigen europäischen sicherheitsrelevanten Richtlinien und Normen. Vorgehensweisen und Sicherheitshinweise nicht eindeutig nachvollziehbar sein, wenden Sie sich an ELKA Torantriebe GmbH & Co. Betriebs KG, bevor Sie das Gerät in Betrieb nehmen. - Seite 6 Für Schäden, die aus nicht bestimmungsgemäßen Verwendungen entstehen, übernimmt die ELKA Torantriebe GmbH & Co. Betriebs KG keine Haftung. Die ELKA Torantriebe GmbH & Co. Betriebs KG kann nicht jede Gefahrenquelle voraussehen. Wird ein Arbeitsgang nicht in der empfohlenen Art und Weise ausgeführt, muß sich der Betreiber davon überzeugen, daß...
