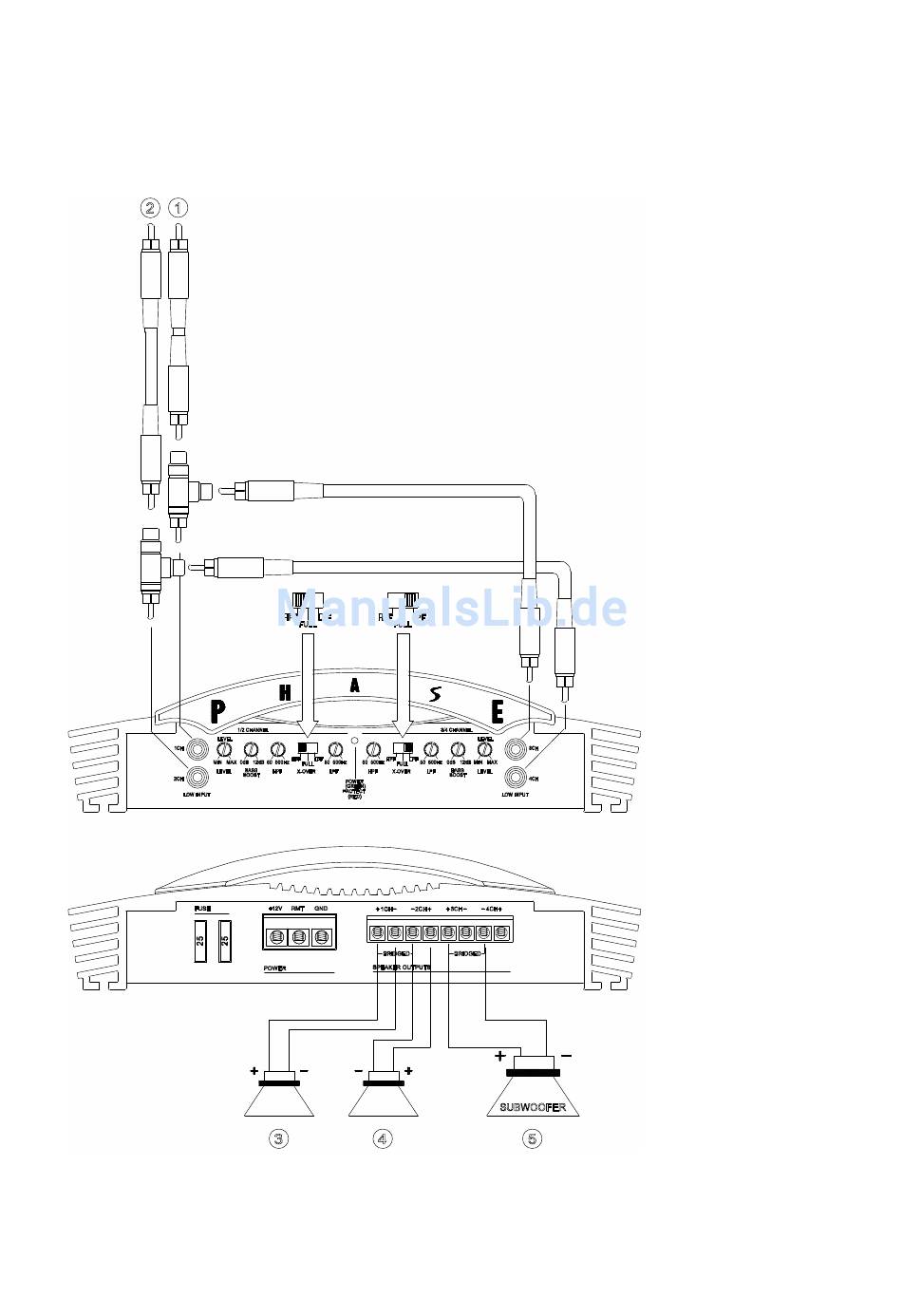

BILD 3
3-KANAL-BETRIEB MIT STEREO-EINGANGSSIGNAL
Im 3-Kanal-Betrieb wird das Hochpassfilter für die Kanäle 1/2 und das Tiefpass-(Subwoofer-) Filter für die Kanäle 3/4
eingesetzt. Ihre Verwendung wird im Absatz 5 erklärt.
Soll der Verstärker von einem Autoradio mit Stereoausgang angesteuert werden und Stereo-Satellitenlautsprecher und einen
Subwoofer betreiben, dann sind die Anschlüsse und Einstellungen wie in Bild 3 gezeigt vorzunehmen:
(1) Zum Autoradio, linker Ausgang
(2) Zum Autoradio, rechter Ausgang
(3) Linker Satellitenlautsprecher
(4) Rechter Satellitenlautsprecher
(5) Subwoofer
5
