Insoweit dieses Dokument auf der Webseite der Snom Technology AG zum Download bereitgestellt wird, erteilt die Snom Technology AG die Erlaubnis, es für den vorgesehen Zweck der Benutzung als Bedienungsanleitung herunterzuladen und auszudrucken. Kein Teil dieses Dokumentes darf ohne Snoms vorherige schriftliche Zustimmung verändert oder für kommerzielle Zwecke verwendet...
Hinweise estimmungsgemäße Verwendung Dieses Produkt ist für die Verwendung mit einem Telefon der Snom M-Reihe bestimmt. Jegliche anderweitige Verwendung ist nicht bestimmungsgemäß. Jegliche Änderung am oder im Gerät, die nicht in der Bedienungsanleitung beschrieben wird, ist ebenfalls keine bestimmungsgemäße Verwendung.

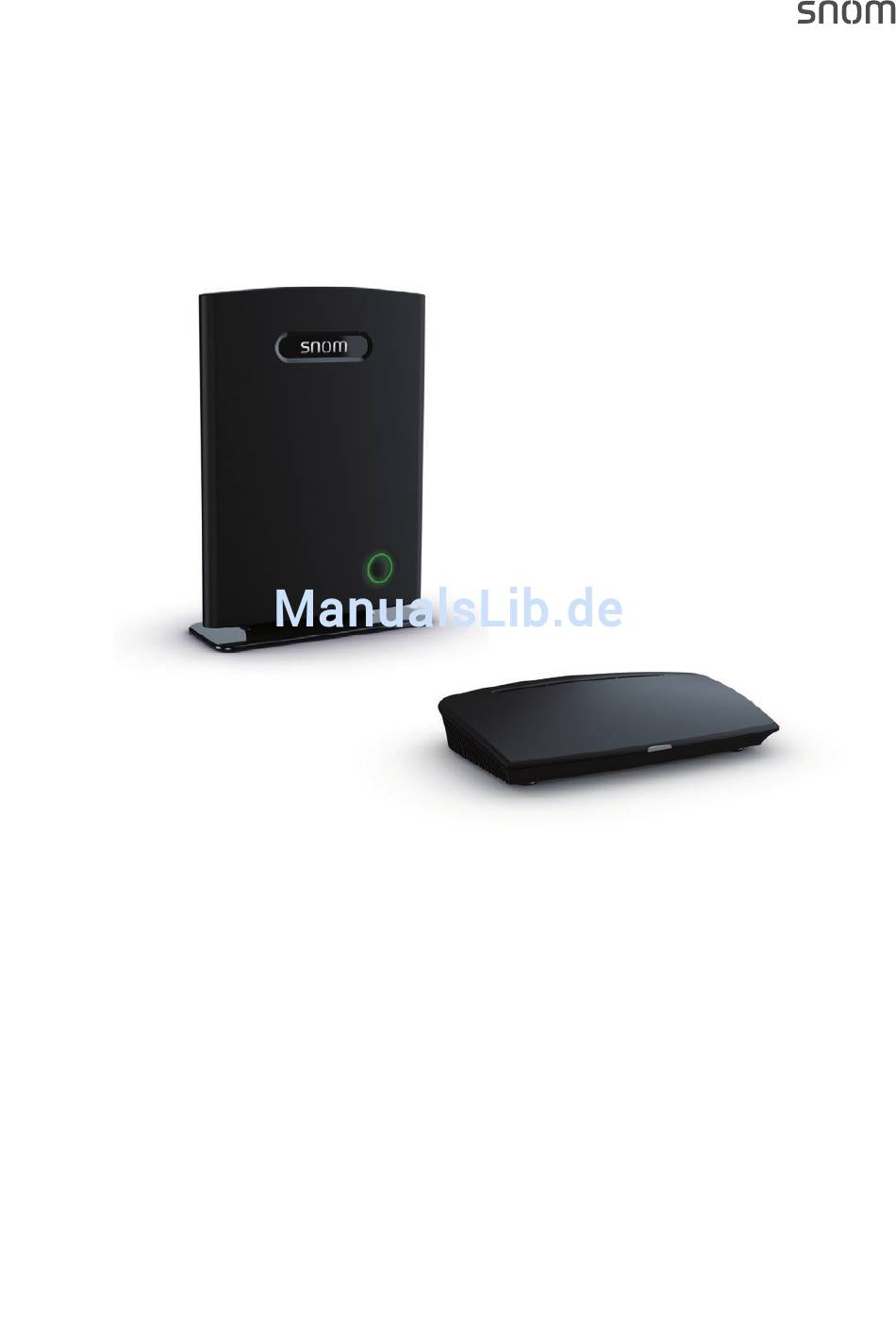

Admin- und Installationsanleitung M700, M300 Wichtige Hinweise • Beachten Sie auch die zusätzlichen Sicherheitshinweise "Implantierte medizinische Geräte" (s.u.). • Èmpfohlener Mindestabstand: 100 cm. Zusätzliche Sicherheitshinweise Kleinkinder Das Gerät und sein Zubehör können Kleinteile enthalten. Halten Sie diese außerhalb der Reichweite von kleinen Kindern.
Admin- und Installationsanleitung M700, M300 Wichtige Hinweise SELV (Safety Extra Low Voltage)-Einhaltung Die Eingangs-/Ausgangsverbindungen halten die SELV-Richtlinien für Kleinspannungsgeräte ein. Explosionsgefährdete Orte Schalten Sie Ihr Gerät an Orten mit einer explosionsgefährdeten Atmosphäre aus und handeln Sie entsprechend den Schildern und Anweisungen. An solchen Orten kann ein Funke eine Explosion auslösen oder einen Brand mit körperlichen Schäden oder Todesfolge auslösen.
Dieses Gerät entspricht den grundlegenden Gesundheits-, Sicherheits- und Umweltanforderungen aller relevanten europäischen Richtlinien. Die Konformitätserklärung kann bei Snom (Anschrift siehe S. 4) angefordert werden. Die eigenmächtige Öffnung des Geräts sowie Änderungen und Modifizierungen am Gerät führen zum Erlöschen der Herstellergarantie und können darüberhinaus zum Erlöschen der Zulassung führen.
Informationen zum Multizellbetrieb (nur M700) finden Sie im "Multicell Deployment Guide Snom 700" auf http://wiki.snom.com/Snom_M700/Documentation. ◦ Informationen zur Provisionierung finden Sie hier: "Provisioning Guide M700 and M300 Base Stations" auf http://wiki.snom.com/Snom_M700/Documentation. Konfiguration und Management der Basisstationen der M-Serie entsprechen den meisten der bei Snom verwendeten Konfigurations- und Managementdateien.
Admin- und Installationsanleitung M700, M300 Aufstellen und Anschließen ufstellung und Anschließen Stromversorgung Stromversorgung und Netzwerkanbindung des M700 erfolgen über PoE (Power over Ethernet). Das PoE-Kabel wird an die RJ45-Buchse an der Rückseite des Gerätes angeschlossen (siehe Abb. 1, unten). Es gibt keine Anschlussmöglichkeit für ein Netzteil.
Admin- und Installationsanleitung M700, M300 Aufstellen und Anschließen Befestigung an Decke oder Wand Das M700 kann an der Decke oder an der Wand befestigt werden. Vor der Befestigung an Decke oder Wand müssen Sie den Fuß abmontieren und das Ethernetkabel in mit dem Gerät verbinden.
Admin- und Installationsanleitung M700, M300 Aufstellen und Anschließen Wandbefestigung An der Rückseite des M700 befinden sich zwei Löcher (siehe Abb. 1 auf Seite 13), die benutzt werden können, um das Gerät an zwei Schrauben oder Haken an die Wand zu hängen.
Seite 14
Admin- und Installationsanleitung M700, M300 Aufstellen und Anschließen Befestigung an der Decke Hinweis: Verwenden Sie immer die separat erhältliche Deckenhalterung, Art.-Nr. 00003933, um das M700 an der Decke zu befestigen. Versuchen Sie nicht, das Gerät ohne die Halterung an der Decke zu befestigen. Das Gerät wird herunterfallen!
Admin- und Installationsanleitung M700, M300 Aufstellen und Anschließen Benutzeroberfläche des Gerätes Status LED Abb. 6 LED-Statusanzeige Vorn am Gerät befindet sich eine mehrfarbige LED-Anzeige, die den derzeitigen Betriebszustand des Gerätes anzeigt (Abb. 6). Nachdem das PoE-Kabel (bzw. das Kabel des PoE-Injektors, falls PoE nicht verfügbar ist) mit dem Gerät verbunden wurde, beginnen die orangefarbenen LEDs der LED-Anzeige...
Aufstellen und Anschließen Die Stromversorgung erfolgt über das mitgelieferte Netzteil. Installation Das M300 kann auf den Schreibtisch, ein Regalbrett oder eine andere ebene Oberfläche gestellt oder an die Wand gehängt werden. Aufstellung auf ebener Oberfläche 1. Verbinden Sie das Ethernet-Kabel mit der RJ45-Buchse an der Rückseite des Gerätes (Abb. 1).
Seite 17
Admin- und Installationsanleitung M700, M300 Aufstellen und Anschließen 1. Markieren Sie die Mittelpunkte der beiden Löcher auf der Wand. Die Mittelpunkte sollten waagerecht 98 mm voneinander entfernt sein (Abb. 2, oben). Hinweis: Wenn das Gerät an die Wand gehängt wird, befinden sich die Buchsen für den Anschluss von Ethernet-Kabel und Netzteil unten am Gerät (Abb.
Admin- und Installationsanleitung M700, M300 Aufstellen und Anschließen Benutzeroberfläche des Gerätes Status LED Status LED Abb. 1 LED-Statusanzeige Vorne am oder oben auf dem Gerät, je nachdem ob das Gerät an der Wand hängt oder auf einer ebenen Fläche steht, befindet sich die mehrfarbige LED-Anzeige (Abb. 1). Nachdem das Gerät an die Stromversorgung und das Netzwerk angeschlossen wurde, beginnen die orangefarbenen LEDs zu blinken.
Snom 700" auf http://wiki.snom.com/Snom_M700/Documentation. Die Basisstationen der M-Serie folgen den meisten Einstellungs- und Managementschemas von Snom. Für Firmware-Updates, zentrales Einstellungsmanagement und Hosting von Firmwaredateien für Basisstationen, Mobilteile und Repeater empfehlen wir einen lokalen HTTP/HTTPS-Server. Die Mobilteile und Repeater erhalten Updates über Funk von der Basisstation.
Admin- und Installationsanleitung M700, M300 Konfiguration 3. Geben Sie auf der Tastatur *47* (Sternchen 47 Sternchen) ein. Der Bildschirm IP Suche öffnet sich (Abb. 2). Falls Ihr Mobilteil mehr als eine Basisstation gefunden hat, sehen Sie sich die MAC- Adresse auf dem Typenschild an der Rückseite Ihrer Basisstation an und wählen Sie auf dem Display des Mobilteils mit der Navigationstaste das entsprechende Gerät aus.
Admin- und Installationsanleitung M700, M300 Konfiguration nfangseinstellungen Server Während der Initialisierung werden die Voreinstellungen automatisch übernommen. Die Beschreibung der Einstellungen finden Sie im Abschnitt "Server" auf Seite 56. Sprache, Land, Zeit/Datum Die Seite Länder-Einstellungen enthält Pull-Down-Menüs, aus denen Sie Ihr Land und, falls vorhanden, ein Bundesland oder eine Region in diesem Land auswählen können sowie die Sprache, in...
Admin- und Installationsanleitung M700, M300 Konfiguration Nebenstellen - M700 Um ein Mobilteil verwenden zu können, muss dafür auf der Basisstation eine Nebenstelle eingerichtet sein und das Mobilteil für diese Nebenstelle an der Basisstation registriert werden; es gibt zwei Methoden zur Registrierung. Die Nebenstellen (oder Accounts/Konten), die in der deutschen Sprachversion Benutzer genannt werden, entsprechen den "Identitäten", die Sie von den...
Admin- und Installationsanleitung M700, M300 Konfiguration d. Klicken Sie auf Speichern. Abb. 2 Mobilteil am M700 registrieren - Methode 1 1. Nachdem Sie die Nebenstelle - wie im vorhergehenden Abschnitt beschrieben - eingerichtet haben, klicken Sie in der Tabelle auf der Seite Benutzer auf die Reihe von großen Fs in der Spalte IPEI.
Admin- und Installationsanleitung M700, M300 Konfiguration 3. Klicken Sie auf Speichern . In der Tabelle auf der Benutzer-Seite sehen Sie, dass die IPEI in die Spalte IPEI eingetragen wurde. 4. Klicken Sie auf das Kästchen links von der Idx und dann auf Mobilteil(e) anmelden.
Seite 25
Admin- und Installationsanleitung M700, M300 Konfiguration Abb. 9 2. Im Mobilteil öffnen Sie das Menü Verbindung (Abb. 10). Abb. 10 Abb. 11 Abb. 12 Abb. 13 3. Wählen Sie Registrieren aus (Abb. 11). 4. M65/M85: Wählen Sie ein Feld aus, dass das Wort Leer enthält (Abb. 12).
Admin- und Installationsanleitung M700, M300 Konfiguration Abb. 15 7. Wiederholen Sie die Schritte 1 - 6 für alle Nebenstellen. M700 Notfall-Alarm-Einstellungen Wenn Notfall-Alarm-Einstellungen verfügbar sind, können Sie für jedes an der Basisstation registrierte Mobilteil eines der konfigurierten Profile auswählen. Notfall-Alarm-Einstellungen: "Notfall-Alarm"...
Admin- und Installationsanleitung M700, M300 Konfiguration Mobilteil und/oder SIP Registrierung am M700 deregisterieren (abmelden)/löschen Abb. 17 • Um ein Mobilteil abzumelden, klicken Sie auf das Kästchen links von der Idx und auf den Link Mobilteil(e) abmelden. • Um das Mobilteil aus der Tabelle zu löschen, klicken Sie auf das Kästchen links von der Idx und auf den Link Benutzer löschen.
Mobilteil für diese Nebenstelle an der Basisstation registriert werden; dazu gibt es zwei Methoden. Die Nebenstellen (oder Accounts/Konten), die in der deutschen Sprachversion Benutzer genannt werden, entsprechen den "Identitäten", die Sie von den schnurgebundenen Snom- Telefonen her kennen.
Seite 29
Admin- und Installationsanleitung M700, M300 Konfiguration Abb. 3 Klicken, um Seite Angezeigte anzuzeigen Seite Klicken, um Seite Angezeigte anzuzeigen Seite Abb. 4 d. Klicken Sie auf Speichern. 2. Auf der Seite Benutzer klicken Sie auf die Reihe von großen Fs in der Spalte IPEI (Abb. 5).
Seite 30
Admin- und Installationsanleitung M700, M300 Konfiguration Abb. 6 Abb. 7 Hinweis: Um die IPEI (International Portable Equipment Identifier) zu finden, öffnen Sie das Menü Einstellungen des Mobilteils, wählen Sie Status aus und scrollen Sie zum Telefon Status hinunter, an dessen Ende Sie die IPEI finden. Die IPEI besteht aus einer Reihe von 10 Zeichen, die Ziffern oder Großbuchstaben sein können.
Abb. 13 M300 Notfall-Alarm-Einstellungen Wenn Notfall-Alarm-Einstellungen verfügbar sind, können Sie für jedes an der Basisstation registrierte Mobilteil eines der konfigurierten Profile auswählen. Notfall-Alarm-Einstellungen: "M300 Notfall-Alarm-Einstellungen" auf Seite 31. Hinweis: Die Mehrzahl der Einstellungsmöglichkeiten sind nur beim M85 verfügbar. Beim M65 (Voreinstellung) ist es möglich, durch längeres Drücken der OK-/Bestätigen- Taste am Ruhebildschirm die auf der Basisstation eingestellte Notfall-Alarm-Nummer anzurufen.
Admin- und Installationsanleitung M700, M300 Konfiguration 1. Öffnen Sie die Seite Extensions and Handsets und klicken Sie auf Mobilteil (siehe Abb. 2 auf Seite 28) und danach auf die IPEI des Mobilteils. 2. Wählen Sie im Pull-Down-Menü von Alarm Line die Nebenstelle des Mobilteils aus.
Admin- und Installationsanleitung M700, M300 Konfiguration M5 Repeater registrieren An eine Basisstation können bis zu drei M5 Repeater angeschlossen werden. In einem System mit einer einzelnen Basisstation ist diese immer die DECT Synchronisierungsquelle mit der RPN00 (Radio Fixed Part Number); die Repeater erhalten die Nummern RPN01, RPN02 und RPN03. Im Multizellsystem können Sie die RPNs der Basisstationen und Repeater auf der Seite Mehrzelle der...
Seite 34
Admin- und Installationsanleitung M700, M300 Konfiguration Abb. 3 6. Schließen Sie den Repeater an das Stromnetz an. 7. Drücken Sie ca. zwei Sekunden lang auf die Reset-Taste auf der Rückseite des Repeaters, bis seine LED kurz rot aufleuchtet und dann grün blinkt (jeweils zweimal kurzes Blinken der grünen LED).
Admin- und Installationsanleitung M700, M300 Konfiguration Manuelle Registrierung Diese Methode muss verwendet werden, wenn Repeater kaskadiert, d.h., an andere Repeater angeschlossen werden. Die RPN des Repeaters und die der DECT Synchronisierungsquelle müssen manuell aus dem jeweiligen Pull-Down-Menü ausgewählt werden. 1. Öffnen Sie die Repeater-Seite (Abb. 6, oben).
Seite 36
Admin- und Installationsanleitung M700, M300 Konfiguration 10. Klicken Sie jetzt auf der Repeater-Seite auf das Kästchen links von der Idx und dann auf Repeater registrieren. Abb. 10 Wenn die Registrierung erfolgreich war, sehen Sie auf der Repeater-Seite die RPNs von Repeater und DECT Synchronisierungsquelle, die IPEI des Repeaters und den Status "Enabled".
Alarmsignal. Anruf ist voreingestellt und darf nicht geändert werden. Wird die Alarmtaste auf dem Mobilteil gedrückt, wählt das Mobilteil die in seiner Alarmkonfigurierung eingestellte Telefonnummer (siehe "M300 Notfall-Alarm-Einstellungen" auf Seite 31 bzw. "M300 Notfall- Alarm-Einstellungen" auf Seite 31). Die nachstehenden Einstellungen können nur auf dem M85 geändert werden. Auf das M65 wirken sich Änderungen nicht aus;...
Admin- und Installationsanleitung M700, M300 Globales Telefonbuch lobales Telefonbuch Alle an derselben Basisstation oder in derselben Multizellinstallation registrierten Mobilteile können auf das globale Telefonbuch zugreifen. Das globale Telefonbuch kann aus einer auf die Basisstation/ Multizellinstallation heruntergeladenen Telefonliste oder einer externen Quelle wie z.B. dem LDAP- Register eines Unternehmens bestehen.
Seite 39
Admin- und Installationsanleitung M700, M300 Globales Telefonbuch • Name: Erlaubt sind bis zu 23 Zeichen. ◦ Das Komma (,) ist nicht erlaubt, weil es zur Separierung des Namens und der Nummer dient. Einträge mit mehr als einem Komma werden nicht gespeichert; ein Hinweis auf die Löschung erfolgt nicht.
Seite 40
Admin- und Installationsanleitung M700, M300 Globales Telefonbuch Vorgeschriebene Elemente: <IPPhoneDirectory> <DirectoryEntry> <Name></Name> <Telephone></Telephone> <Office></Office> <Mobile></Mobile> </DirectoryEntry> </IPPhoneDirectory> Die Einrückungen im folgenden Beispiel, einer Telefonliste mit fünf Namen, dienen lediglich der besseren Übersicht. <IPPhoneDirectory> Im Mobilteil nach dem Auswählen <DirectoryEntry> des Namens angezeigte Nummer <Name>Name1</Name>...
Admin- und Installationsanleitung M700, M300 Globales Telefonbuch Telefonliste herunterladen 1. Nachdem Sie die Telefonliste - wie im Abschnitt "Erstellen der Telefonliste" beschrieben - erstellt und gespeichert haben, klicken Sie auf Browse (Abb. 29) und wählen Sie die auf PC oder Server gespeicherte Datei aus (Abb.
Admin- und Installationsanleitung M700, M300 Globales Telefonbuch Wählen Sie auf der Seite Globales Telefonbuch im Pull-Down-Menü von Standort den Eintrag LDAP aus (siehe Abb. 1 auf Seite 38), um das Menü für die LDAP-Einstellungen zu öffnen (Abb. 32). Nehmen Sie die für Ihren LDAP-Server erforderlichen Einstellungen vor (z.B. Abb. 33). Nach dem Speichern kann ein Neustart erforderlich sein, damit die Änderung wirksam wird.
Minute. • Das M700 kann bis zu 10, das M300 bis zu 5 schnurlose Geräte gleichzeitig aktualisieren. Ist eine größere Anzahl von Geräten an der Basis registriert, werden sie nacheinander aktualisiert. Hinweis: Die Basisstation wählt die Reihenfolge der Geräte zufällig aus. Es ist nicht möglich, für einzelne Geräte Prioritäten zu setzen.
Admin- und Installationsanleitung M700, M300 Firmware-Update anuelles Update Manuelle Aktualisierungen werden in mehreren Schritten durchgeführt. Zunächst werden die Dateien für die registrierten schnurlosen Geräte auf die Basisstation heruntergeladen. Anschließend werden sie von der Basisstation an die Geräte übermittelt. Dann erfolgt die Aktualisierung der Basisstation.
Admin- und Installationsanleitung M700, M300 Firmware-Update 2. Laden Sie die Firmware-Datei jedes Produktes, das Sie aktualisieren wollen, in den jeweiligen Ordner. Die Ordner können mehrere Firmwareversionen enthalten; es ist daher nicht erforderlich, vor der Speicherung ältere Firmwareversionen aus dem Ordner zu löschen.
Nach erfolgter Aktualisierung schaltet sich das Mobilteil wieder ein; auf der Benutzerseite sehen Sie die neue Firmwareversion und die Information, dass die Aktualisierung abgeschlossen wurde. pdates provisionieren Die Provisionierung wird im Provisioning Guide M700, M300 beschrieben. Sie finden ihn hier: http:// wiki.snom.com/Snom_M700/Documentation.
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche instellungen Weboberfläche ome/Status Die Seite Home/Status enthält die Aufstellung des aktuellen Status und der aktuellen Einstellungen der Basisstation und der dort registrierten Mobilteile und Repeater sowie die Schaltflächen für Neustart und Erzwundener Neustart.
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche • MAC Adresse: Die "Media Access Control"-Adresse (MAC-Adresse) ist ein eindeutiger Kennzeichner, der vom Hersteller vergeben wird. • IP Adresse: Die IP-Adresse, die die Basisstation im Netzwerk erhielt. • Firmwareversion: Bestehend aus Versionsnummer, z.B. 03.55, und Branch, z.B. B0021.
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Einstellungen Benutzer-Seite Einstellung Beschreibung Mobilteil-Index. Die Mobilteile werden von der Basisstation fortlaufend nummeriert. Mit Kontrollkästchen zur Markierung für die Registrierung an und für die Abmeldung und Löschung von der Basisstation. IPEI Die "International Portable Equipment Identifier" (IPEI) für DECT-Mobilteile ist eine weltweit eindeutige Gerätenummer.
Seite 50
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche immer erforderlich. Die übrigen Einstellungen hängen von den Erfordernissen der Telefonanlage oder des IP-Providers ab und können leer bleiben, falls nicht erforderlich oder gewünscht. • Um die Seite Benutzer hinzufügen zu öffnen, klicken Sie auf Benutzer hinzufügen (Abb. 2).
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Einstellung Beschreibung Es handelt sich hierbei um die PIN für den Zugriff auf die Mailbox/ den Anrufbeantworter, falls auf Telefonanlage bzw. beim IP-Provider vorhanden und/oder falls erforderlich. Achtung: Dies ist weder der Zugangscode (Access Code (AC)) zur Registrierung des Mobilteils an der Basisstation noch die PIN zum Zurücksetzen des Mobilteils oder zur Deregistrierung von der...
Seite 52
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Abb. 4 Abb. 5 Abb. 6 Beschreibung der Einstellungen auf der Seite Mobilteil: Einstellung Beschreibung Location / Ort In einer Mehrzellinstallation können Sie im Pull-Down-Menü eine bestimmte Basisstation auswählen, falls mehrere verfügbar sind. Voreinstellung: Beliebig IPEI Die IPEI finden Sie im Menü...
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Einstellung Beschreibung Lokales Telefonbuch importieren Dies sind die individuellen, nur auf Ihrem Mobilteil gespeicherten Kontakte, die sich im Menü Kontakte befinden. Hinweis: Bitte nicht mit dem "lokalen" Telefonbuch verwechseln, das auf der Seite Globales Telefonbuch mit der Standort-Einstellung "Lokal"...
Seite 54
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche immer erforderlich. Die übrigen Einstellungen hängen von den Erfordernissen der Telefonanlage oder des IP-Providers ab und können leer bleiben, falls nicht erforderlich oder gewünscht. • Um die Seite Benutzer hinzufügen zu öffnen, klicken Sie auf Benutzer hinzufügen.
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Einstellung Beschreibung IPEI Die "International Portable Equipment Identifier" (IPEI) für DECT-Mobilteile ist eine weltweit eindeutige Gerätenummer. Sie besteht aus der Kennung des Herstellers, dem "Equipment Manufacturer's Code" (EMC), und einer vom Hersteller vergebenen Seriennummer, der "Portable Serial Number" (PSN).
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Einstellung Beschreibung IPEI Die "International Portable Equipment Identifier" (IPEI) für DECT-Mobilteile ist eine weltweit eindeutige Gerätenummer. Sie besteht aus der Kennung des Herstellers, dem "Equipment Manufacturer's Code" (EMC), und einer vom Hersteller vergebenen Seriennummer, der "Portable Serial Number" (PSN).
Seite 57
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Abb. 43 Beschreibung der Einstellungen: Einstellung Beschreibung Server Alias Server-Alias. Voreinstellung: Leer. NAT Unterstützung Voreinstellung: Deaktiviert. Alle SIP-Messages gehen direkt zum NAT-Gateway. HINWEIS: Aktiviert: Erhält die Basisstation eine SIP-Antwort auf eine REGISTER- Anfrage mit einem “Via”-Header, der den Parameter “received” enthält (z.B.: Via: SIP/2.0/UDP 10.1.1.1:4540;received=68.44.20.1), passt sie ihre...
Seite 58
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Einstellung Beschreibung Reregistrierungszeit (s) Der “expires”-Wert in SIP REGISTER-Anfragen. Dieser Wert gibt an, wie lange die jetzige SIP-Registrierung gültig bleibt, d.h., der eingestellte Zeitraum in Sekunden zwischen SIP-Registrierungen des SIP-Accounts. Gültige Werte: Maximal 65636 Sekunden. Wir raten von Werten von weniger als 60 Sekunden ab.
Seite 59
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Einstellung Beschreibung Attended Transfer Behavior Je nachdem, ob die Telefonanlage verlangt, dass der Anruf aktiv (d.h. nicht auf (Weiterleitung mit Halten) sein muss, bevor REFER geschickt wird, legt diese Einstellung fest, Ankündigung) ob der zweite Anruf auf Halten gesetzt wird, wenn die "Übergabe"-Taste des Mobilteils betätigt wird.
Seite 60
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Einstellung Beschreibung Sicheres RTP Auth Wenn diese Einstellung aktiviert ist, benutzt sicheres RTP (SRTP) die Authentifizierung der RTP-Pakete. Hinweis: Bei aktivierter SRTP-Authentifizierung sind maximal 4 gleichzeitige Gespräche pro Basissstation möglich, sowohl im Einzelbetrieb als auch in einer Multizellinstallation.
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche etzwerk Einstellung Beschreibung IP-Einstellungen DHCP/Statische IP-Adresse Ermöglicht Protokolländerungen zum Empfang von dynamischen IP- Adressen. When DHCP eingestellt ist, sind die übrigen IP-Einstellungen und -Optionen nicht verfügbar. DHCP: IP-Adressen werden automatisch aus dem Pool verfügbarer IP- Adressen zugeteilt.
Seite 62
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Einstellung Beschreibung RPORT einschalten Voreinstellung: Deaktiviert. Wählen Sie "Aktiviert", um RPORT in SIP-Messages zu verwenden. Automatische Verbindungs- Die zeitlichen Abstände in Sekunden, in denen die Basisstation ein Keep- prüfung (Keep-Alive-Zeit) Alive-Signal an den SIP-Server überträgt, um die NAT-Bindungen aufrecht zu erhalten.
Name in der Basisstationen-Gruppe und in der DECT-Kette eines Multizellsystems. Voreinstellung: Der Name des Modells, d.h. M700 bzw. M300. Wenn Sie mehr als eine Basisstation betreiben, ist es empfehlenswert, ihnen eindeutige Bezeichnungen wie z.B. M700-01, M700-02, M700-Rm12 o.ä. zu geben.
Seite 64
Systeminformationen werden gespeichert. Syst emanalyse: Zusätzlich zu den Daten des Standardbetriebs werden Mobilteil-Roaming und Firmware-Aktualisierungsstatusse von Mobilteilen gespeichert. Deb ug: Von Snom für die Fehlersuche verwendet. Sollte im normalen Betrieb nicht eingestellt werden. Voreinstellung: Standardbetrieb. Syslog Server IP Adresse Erlaubte Werte: IP-Adresse oder URL.
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche irmware-Aktualisierung Einstellung Beschreibung Adresse des Firmwareupdate IP-Adresse oder DNS der Quelle für die Aktualisierung. Servers Erlaubte Werte: IP-Adresse oder URL. Hinweis: Darf nicht mit Schrägstrich / enden. Beispiele: http://dect.snom.com, 10.10.104.41 Voreinstellung: Leer. Firmwareverzeichnis Falls erforderlich: Angabe des Verzeichnisses auf dem Server bzw.
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche eiteinstellungen Die Angabe des Zeitservers ist im Multizellsystem unbedingt erforderlich, da er zur Datensynchronisation benötigt wird. Er wird außerdem in den Debug- und SIP-Logs und zur Festlegung benötigt, wann nach der Verfügbarkeit neuer Konfigurations- und Firmwaredateien gesucht wird.
Seite 67
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Einstellung Beschreibung Die folgenden Einstellungen sind deaktiviert, wenn Sommerzeit des Landes/der Region benutzen angeklickt ist. Wenn nicht, kann die Sommerzeit auf dieser Seite manuell konfiguriert werden Sommerzeit Wählen Sie deaktiviert, aktiviert oder automatisch aus dem Pull-Down-Menü.
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche ändereinstellungen Einstellung Beschreibung Land auswählen Die Auswahl des Landes legt fest, welche In-Band-Töne die Basisstation verwendet (Freizeichen, Freiton, Besetzt, Anklopfen). Wählen Sie ein Land aus dem Pull-Down-Menü. Bundesland/Region Dieses Pull-Down-Menü ist verfügbar, wenn das eingestellte Land mehr als eine Zeitzone hat, wie z.B.
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche etzwerksicherheit Über diese Seite werden Trusted Certificates (vertrauenswürdige Zertifikate) und SIP-Client- Zertifikate auf die Basisstation heruntergeladen und von der Basisstation gelöscht. Sie können außerdem die Benutzung des integrierten sicheren Webservers (HTTPS) auswählen und das Passwort zum Öffnen der Weboberfläche ändern.
Seite 70
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Import SIP Client Certificate and Key Pair (SIP Client Certificate und Schlüsselpaar importieren) Das unterstützte Format ist die DER-verschlüsselte Binärdatei X.509 (.cer); die Schlüssel müssen eine unverschlüsselte PKCS#8 Binärdatei (.key) sein. Hinweis: Client Certificate und Schlüsselpaar müssen gleichzeitig heruntergeladen werden.
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche lobales Telefonbuch Auf das globale Telefonbuch können alle an derselben Basisstation oder in derselben Multizellinstallation registrierten Mobilteil zugreifen. Es kann sich dabei um eine Telefonliste, die auf die Basisstation heruntergeladen wird, oder um eine externe Quelle wie ein LDAP-Verzeichnis handeln.
Seite 72
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Einstellung Beschreibung Virtual Lists Falls der LDAP-Server keine Ergebnispaginierung und -sortierung (VLV- Erweiterung) unterstützt, wählen Sie "disabled" (deaktiviert) aus dem Pull- Down-Menü. Voreinstellung: Enabled (aktiviert). Mobilteil Identität Name Wählen sie cn oder sn+given name aus dem Pull-Down-Menü.
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche ehrzelle Auf allen Basisstationen in einem Multizellsystem müssen dieselbe Firmwareversion laufen. Wir empfehlen, vor Beginn der Multizellinstallation alle Basisstationen zur neuesten Firmwareversion zu aktualisieren und neu zu starten. • Setzen Sie die sekundären Basisstationen auf die Voreinstellungen zurück und ändern Sie dann auf der Seite Netzwerk die "Plug-n-Play"-Einstellung der DHCP Optionen zu "Deaktiviert".
Seite 74
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Einstellung Beschreibung Mehrzellendiagnose 224.1.0.0-225.1.0.0) • Keine: Diagnose deaktiviert. • Datensynchronisation: Schreibt Header-Information von allen empfangenen und gesendeten Paketen zur Verwendung bei der Fehlerdiagnose. Hinweis: Diese Option sollte nur für kurze Zeit zur Fehlerdiagnose eingesetzt werden, da sie große Mengen an Syslog-Signalisierung generiert.
Seite 75
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Einstellung Beschreibung SIP Serverunterstützung für Wählen Sie eine der folgenden Optionen aus dem Pull-Down-Menü. Deaktiviert: (Für Server, die beim Roaming von Mobilteilen die mehrfache Anmeldungen pro Benutzerkonto Verlagerung von SIP-Registrierungen von Basisstation zu Basisstation nicht unterstützen.) Die SIP-Registrierung des Mobilteils bleibt auf der...
Seite 76
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Einstellung Beschreibung DECT Das Pull-Down-Menü enthält die RPNs von allen zur Zeit verbundenen Synchronisierungsquelle Basisstationen. In Klammern () folgt jeweils die Stärke der von der jeweiligen Basisstation empfangenen Signale (Radio Signal Strength Indicators (RSSI)) in dBm, wie gemessen von der Basisstation, deren Weboberfläche Sie...
Seite 77
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Einstellung Beschreibung DECT Kette Primäry oder Ebene 1 - 12 Die DECT-Kette (auch DECT-Baum genannt) ist die grafische Darstellung der Ebenen und Verbindungen der synchronisierten Basisstationen und Repeater, die in der Tabelle "Basisstationen Gruppe" aufgelistet sind.
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche epeater Informationen über die Aufstellung und Registrierung von Repeatern finden Sie im Kapitel "M5 Repeater registrieren" auf Seite 33. Einstellung Beschreibung Fortlaufende Nummerierung der Repeater durch die Basisstation. Mit Auswahlkästchen zur Registrierung und Deregistrierung und zur Entfernung aus der DECT-Kette.
Die Liste auf der Seite Notfall enthält die verfügbaren Notfall-Alarmprofile, die für M85- und M65- Mobilteile konfiguriert werden können. Die konfigurierten Profile werden für jedes Mobilteil auf dessen Mobilteil-Seite ausgewählt. Informationen dazu finden Sie im Abschnitt "M700 Notfall-Alarm- Einstellungen" auf Seite 26 bzw. "M300 Notfall-Alarm-Einstellungen" auf Seite 31. Einstellung Beschreibung Konfigurierte Profile werden fortlaufend nummeriert.
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche tatistik Die Seite Statistik hat vier nachgeordnete Seiten: System, Anrufe, Repeater, DECT. Die angezeigte Seite beim Öffnen von Statistik ist "System", zu erkennen an der größeren Schrift (Abb. 1). Klicken Sie auf einen der anderen Links, um die jeweilige nachgeordnete Seite auf dem Bildschirm anzuzeigen (Abb.
Seite 81
Admin- und Installationsanleitung M700, M300 Einstellungen Weboberfläche Einstelllung Beschreibung Aktiv Die gesamte Anzahl der aktiven Gespräche auf der Basisstation (DECT- und nicht-DECT-Gespräche). Bis zu 30 aktive Gespräche sind pro Basisstation möglich. Max aktiv Die höchste Anzahl von gleichzeitigen Anrufen. Codec Logging und Zähler der bei jedem Anruf verwendeten Codecs.
Um eine neue Konfiguration zu laden, klicken Sie auf Browse und wählen Sie die Datei aus; klicken Sie dann auf Laden. Um die Einstellungen zu exportieren, klicken Sie auf Export. Informationen zur Provisionierung der Konfiguration finden Sie im "Provisioning Guide M700, M300" at http://wiki.snom.com/Snom_M700/Documentation. yslog Auf dieser Seite finden Sie die Echtzeitanzeige der Systemnachrichten der Basisstation.
