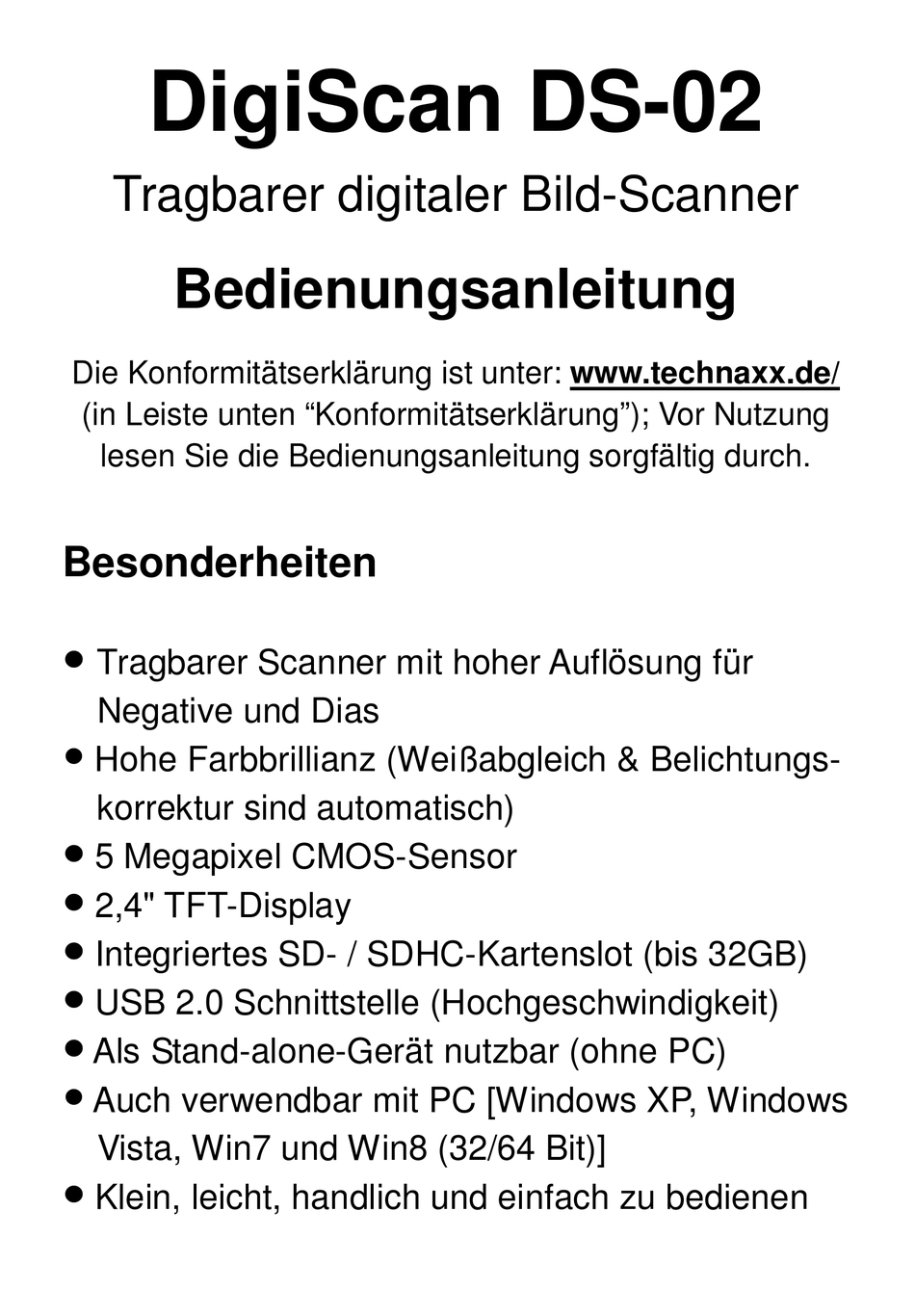

DigiScan DS-02
Tragbarer digitaler Bild-Scanner
Bedienungsanleitung
Die Konformitätserklärung ist unter: www.technaxx.de/
(in Leiste unten "Konformitätserklärung"); Vor Nutzung
lesen Sie die Bedienungsanleitung sorgfältig durch.
Besonderheiten
Tragbarer Scanner mit hoher Auflösung für
Negative und Dias
Hohe Farbbrillianz (Weißabgleich & Belichtungs-
korrektur sind automatisch)
5 Megapixel CMOS-Sensor
2,4" TFT-Display
Integriertes SD- / SDHC-Kartenslot (bis 32GB)
USB 2.0 Schnittstelle (Hochgeschwindigkeit)
Als Stand-alone-Gerät nutzbar (ohne PC)
Auch verwendbar mit PC [Windows XP, Windows
Vista, Win7 und Win8 (32/64 Bit)]
Klein, leicht, handlich und einfach zu bedienen
Werbung
Verwandte Anleitungen für Technaxx DigiScan DS-02
Inhaltszusammenfassung für Technaxx DigiScan DS-02
- Seite 1 DigiScan DS-02 Tragbarer digitaler Bild-Scanner Bedienungsanleitung Die Konformitätserklärung ist unter: www.technaxx.de/ (in Leiste unten “Konformitätserklärung”); Vor Nutzung lesen Sie die Bedienungsanleitung sorgfältig durch. Besonderheiten Tragbarer Scanner mit hoher Auflösung für Negative und Dias Hohe Farbbrillianz (Weißabgleich & Belichtungs- korrektur sind automatisch) ...
- Seite 2 1. Teilebezeichnung Dias-Halter 135-Negativ-Halter Dia-Schnelllader...
- Seite 3 Reinigungsbürste Hinweis en Filmscanner zur Seite legen und das Ende der Bürste in die Tür auf der rechten Seite einsetzen. Dann die Hintergrundbeleuchtung des Filmscanner-Displays reinigen. 2. Verwenden der mitgelieferten Halter Mit dem Hebel ganz nach rechts geschoben, schieben Sie Ihre Dias in den Diaschnelllader. ...
- Seite 4 Laden der Dias Das Dia gegen das Licht halten. Das Marken- zeichen des Dia sollte gespiegelt sein. Wenn Sie durch schauen sollte „normal“ erscheinen (nicht als Spiegelbild). Das Dianun drehen, so dass es auf den Kopf gestellt ist, Sie aber noch immer auf dieselbe Seite sehen. Öffnen Sie den Diahalter auf dem markierten Punkt oben.
- Seite 5 Laden der Negative Das Negativ gegen das Licht halten. Wenn Sie durch das Negativ blicken, sollte die Nummer des Negativs ganz normal lesbar sein (nicht gespiegelt). Das Negativ drehen, so dass es auf den Kopf gestellt ist, aber noch immer die selbe Seite gesehen wird.
- Seite 6 Richtige Bedienungssequenz Dia oder Negativ in die Halterung schieben oder laden. (2) Halterung in den Scanner einsetzen. (3) Das Scanner USB-Kabel mit dem PC verbinden. (4) Auf die Power Taste drücken, um den Scanner einzuschalten. (5) Auf die Scanning Taste drücken, um den Scanvorgang zu starten.
- Seite 7 Auflösung Auf Karte schreiben 00000 Scanningmenge verfügbar Wiedergabe-Modus Bildspiegelung & Bildrotation Belichtungskorrektur (EV -2~2) Menü(Menu) & Power An/Aus Aufnahme-Modus...
- Seite 8 (1) Bildspiegelung & (2) Bildrotation (1) Nachdem das Bild gescannt wurde, auf drücken Das Bild wechselt von links nach rechts, wird angepasst, und dann aufgenommen. (2) Weiterhin auf dürcken. Das Bild wechselt von oben nach unten, wird angepasst, und dann aufgenommen.
- Seite 9 4. Hauptmenü 1. Aufnahmemodus (Capture mode): A: B&W Film B: Positivfilm C: Negativfilm 2. Belichtung (Exposure): Belichtungskorrektur (EV -2~2) 3. Auflösung (Resolution): 5 Mega /10 Mega 4. Sprache (Language): Englisch, Französisch, Deutsch, Italienisch, Spanisch, Chinesisch, Chinesisch vereinfacht, Japanisch. 5. USB MSDC: MSDC-Modus (Massenspeicher)
- Seite 10 5. Aufnahme-Modus 6. Dia-Art Die manuelle Taste drücken, um in das Hauptmenü zu gelangen und den Diastil im Aufnahmemodus zu wählen. Den erforderlichen Bildtyp wie Positivfilm, Negativfilm, Schwarz & Weiß wählen.
-
Seite 11: Belichtungskorrektur
1. Schwarz-Weiß-Film: Wählen Sie Schwarz-Weiß, wenn ein Schwarz-Weiß-Film in den Halter eingelegt wurde. 2. Positivfilm: Wählen Sie Positivfilm, wenn ein Positivfilm in den Halter eingelegt wurde. 3. Negativfilm: Wählen Sie Negativfilm, wenn ein Negativfilm in den Halter eingelegt wurde. 7. Belichtungskorrektur Drücken Sie die Menü(menu)-Taste, um in das Hauptmenü... - Seite 12 8. Auflösung: 5M oder 10M kann gewählt werden, sobald Sie in das Untermenü der Auflösung gehen 9. Sprache:...
-
Seite 13: Technische Spezifikationen
USB MSDC Um Ihre eingescannten Bilder auf dem PC-Bildschirm zu sehen, so vorgehen: A: Das USB-Kabel an den PC anschließen und den Scanner einschalten. Dann in das Hauptmenü des Scanners gehen. B: „USB MSDC“-Speicher mit den Auf-/Ab-Tasten anwählen. Zum Bestätigen auf “OK” klicken. Wenn der PC korrekt mit dem Scanner verbunden ist, wird der Display des Scanners schwarz. - Seite 14 Verschmutzung schützen. Nur mit einem sauberen Tuch reinigen. Keine rauen oder grobkörnigen Materialien verwenden. KEINE Lösungsmittel oder andere aggressiven Reinigungsmittel verwenden. Das Gerät nach der Reinigung gründlich abwischen. Inverkehrbringer: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Deutschland...
