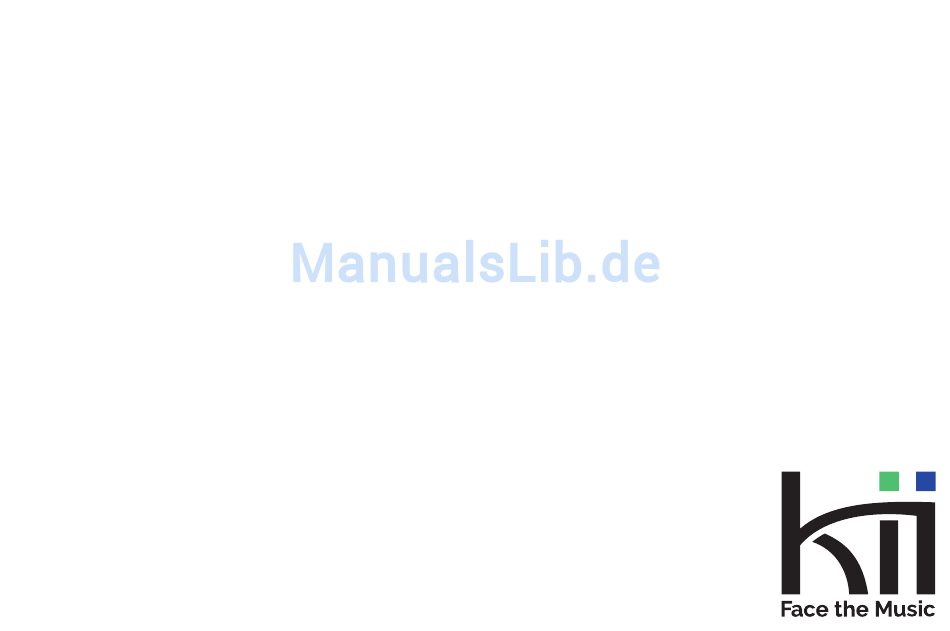

- Seite 1 Kii THREE BEDIENUNGSANLEITUNG...
-
Seite 4: Garantieinformationen
Garantie Informationen: Kii Audio gewä h rt Ihnen (5) JAHRE GARANTIE auf die Kii THREE. Beginn der Garantiezeit ist das Kaufdatum. - Seite 5 Sie bringt uns zum Lachen, sie bringt uns zum Weinen und vermittelt Gefü h le universeller als jedes andere Medium. Wir wü n schen Ihnen mit der Kii THREE viele wunderbare Momente voller Emotionen. - Letztendlich geht es um Musik!
- Seite 6 Inhaltsverzeichnis Seite 4 - 5 1) Owners Card / Garantie Informationen Seite 7 2) Ihre Kii THREE auspacken Seite 8 - 9 3) Installation + Anschlussfeld Seite 10 - 11 4) Der Boundary Schalter Seite 12 - 13 5) Der Contour Schalter...
- Seite 7 Ihre Kii THREE auspacken - was ist im Paket enthalten? Jedes Paar Kii THREE Lautsprecher wird in zwei identisch gepackten Kartons ausgeliefert, davon enthä l t jeder: 1x Kii THREE Speaker 1x Netzkabel 1x CAT5 Kabel (5m)
- Seite 8 Installation + Anschlussfeld Stromversorgung - Die Kii THREE besitzt keinen An-/Ausschalter. Verbinden Sie einfach das mitgelieferte Netzkabel mit der IEC Buchse (f) und sobald kein Audio Signal mehr am Lautsprecher anliegt, geht dieser automatisch in den Standby Modus. Sobald am Eingang ein Audiosignal anliegt (egal ob analog oder digital) fährt der Lautsprecher automatisch in den Betriebsmodus.
- Seite 9 Kiilink - Input and Thru (or Output) - Bei Verwendung des Digitaleingangs (AES) werden beide Kanäle des Stereosignals ü b er ein Kabel von Ihrer Quelle zur Kii THREE ü b ertragen. Verwenden Sie den Eingang des Lautsprechers der Ihrer digitalen Quelle am nächsten steht und schließen Sie hier das AES Kabel an, dieser wird damit zum „Master Lautsprecher“...
-
Seite 10: Der Boundary Schalter
Energie ü b er den gesamten Frequenzbereich in den Raum ab. Mit Hilfe des Boundary Schalters kann die Kii THREE aber auch sehr wandnah, oder sogar in Raumecken aufgestellt werden. Der DSP kompensiert die hierbei auftretende Überhö h ung im Bassbereich aufgrund der Aufstellung. - Seite 11 (freistehende Aufstellung, 9 Uhr Stellung des Schalters) Fortgeschrittene Einstellmö g lichkeiten: Im Gegensatz zu herkö m mlichen, passiven Lautsprechersystemen bietet die Kii THREE die Mö g lichkeit sich an unsymmetrische Hö r raume anzupassen. Im durchschnittlichen Wohnzimmer sind die Wände oder Raumecken hinter beiden Lautsprechern eben nicht immer identisch, ein Fenster auf der einen und eine Betonwand auf der anderen Seite sind beispielsweise keine Seltenheit.
- Seite 12 Der Contour Schalter Der Contour Schalter bietet Ihnen die Mö g lichkeit den linearen Frequenzgang des Lautsprechers Ihrem persö n lich Geschmack ein Stü c k weit individuell anzupassen. Die Default Einstellung des Contour Schalters bei Auslieferung ist linear (9 Uhr Position, „Ff“). Für die Einstellung verwenden wir einen 16-stufigen Drehschalter, der Ihnen neben der linearen Einstellung 14 weitere verschiedene Klangvarianten bietet.
- Seite 13 Die Presetauswahl ist dabei denkbar einfach. Jede der 14 verschiedenen Positionen ist mit zwei Buchstaben markiert. Der erste Großbuchstabe (B/F/C) markiert die Einstellung des Bassfilters. Der zweite Kleinbuchstabe (b/a/f/s/c) markiert die Auswahl und Einstellung eines der beiden Höhenfilter. Wählen Sie einfach die entsprechende Kombination fü r die Klangabstimmung Ihrer Wahl und bringen Sie den Schalter in die entsprechende Position.
-
Seite 14: Anschlussbeispiele
Anschlussbeispiele a) Kii THREE ü b er Computer + USB nach Digital Interface Sie kö n nen ein beliebiges Drittanbieter UBS Interface mit Digitalausgang in AES oder SPDIF Format verwenden um Ihren Computer oder Laptop mit der Kii THREE zu verbinden. - Seite 15 Kii THREE als Aktivlautsprecher innerhalb einer klassischen Hifi Anlage. Hierbei ersetzt die Kii THREE lediglich die Endstufe (oder die Monoblö c ke) und ein Paar passive Lautsprecher. Die verschiedenen Quellen werden an einen analogen Vorverstärker angeschlossen, der die Quellenanwahl und Lautstärkeregelung ü b ernimmt.
- Seite 16 Kii THREE in Kombination mit einer Streaming Bridge / Network Music Player / Music Server Einige gute Streaminglö s ungen besitzen eine eingebaute digitale Lautstärkeregelung. Damit ist eine äußerst hochwertige und kompakte Hifi Anlage realisierbar, welche lediglich aus einem Streamer/Network Player und einem Paar Kii THREE besteht. Sollte Ihr Streamer ü b er keine hochwertige digitale Lautstärkeregelung verfü...
-
Seite 17: Technische Spezifikationen
Technische Spezifikationen (pro Lautsprecher): Kompakter, DSP kontrollierter Aktivlautsprecher 4x 6.5” Tieftontreiber, 1x5” Mitteltontreiber, 1” Tweeter mit Waveguide, jeweils individuell angesteuert. Verstärker: 6x250W full-custom Ncore Active Wave Focusing crossover filter Frequenzgang: 20Hz bis 25kHz +/- 0.5dB Phasengang: minimum (bestmö g liches Zeitverhalten). Langzeit SPL(*): 105dB Kurzzeit SPL(*): 110dB Peak SPL: 115dB... -
Seite 18: Sicherheitshinweise
Sicherheitshinweise: KiiLink ist KEINE standard Netzwerk Verbindung !! Obwohl handelsü b liche CAT5 Kabel und RJ45 Buchsen verwendet werden, ist KiiLink ein proprietäres Format von Kii Audio. Das Verbinden eines KiiLink Anschlusses mit Geräten eines Fremdherstellers kann zur dauerhaften Beschädigung Ihrer Kii THREE fü h ren. - Seite 19 Schä d en oder Defekte die durch die Missachtung dieser Sicherheitshinweise und Anweisungen zur Betriebssicherheit (insbesondere durch Öffnen des Gehäuses oder durch Verbindung der Kii-Link Ports mit Gerä t en von Fremdherstellern!) an Kii THREE oder Fremdgerä t en auftreteten werden nicht von der Garantie gedeckt.
- Seite 20 Kii Audio GmbH Herrlinghausen 43 42929 Wermelskirchen Deutschland/Germany info@kiiaudio.com www.kiiaudio.com Kii THREE Bedienungsanleitung (v1.0)
