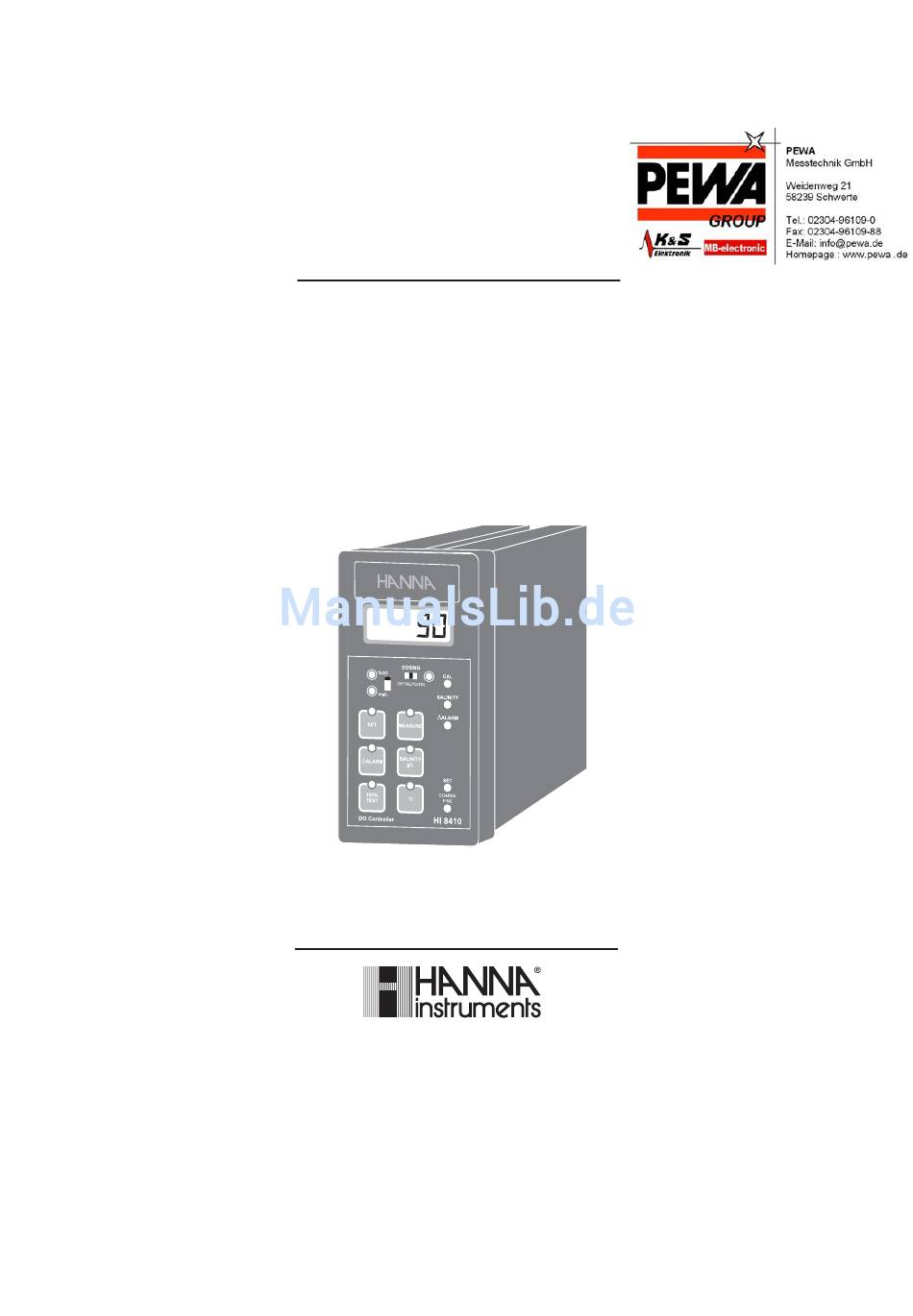

Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung
H H H H H I I I I I 8410
8410
8410
8410
8410
Prozess-Regler
Prozess-Regler
Prozess-Regler
Prozess-Regler
Prozess-Regler
Gelöster Sauerstoff
Gelöster Sauerstoff
Gelöster Sauerstoff
Gelöster Sauerstoff
Gelöster Sauerstoff
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hanna Instruments HI 8410
Inhaltszusammenfassung für Hanna Instruments HI 8410
- Seite 1 Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung H H H H H I I I I I 8410 8410 8410 8410 8410 Prozess-Regler Prozess-Regler Prozess-Regler Prozess-Regler Prozess-Regler Gelöster Sauerstoff Gelöster Sauerstoff Gelöster Sauerstoff Gelöster Sauerstoff Gelöster Sauerstoff...
-
Seite 2: Inhaltsverzeichnis
VORPRÜFUNG Prüfen Sie bitte sofort Ihre Lieferung auf Vollständigkeit und auf erkennbare Schäden. Im Falle einer Beanstandung informieren Sie sofort Ihren Lieferanten. Der Regler HI 8410 wird geliefert mit: • Einbauhalterungen • Display-Schutzblende • Bedienungsanleitung. Hinweis: Heben Sie das gesammte Verpackungsmaterial so lange auf, bis Sie sicher sind, dass das Messinstrument korrekt funktioniert. -
Seite 3: Allgemeine Beschreibung
ALLGEMEINE BESCHREIBUNG ALLGEMEINE BESCHREIBUNG ALLGEMEINE BESCHREIBUNG ALLGEMEINE BESCHREIBUNG HI 8410 verfügt über ein einfach zu installierendes Einbaugehäuse und dient zur einfachen Überwachung und Regelung des gelösten Sauerstoffs in Wasser. Der Gehalt an gelösten Sauerstoff kann wahlweise in den Einheiten mg/ l (ppm) oder % -Sättigung am frontseitigen Display abgelesen werden. -
Seite 4: Funktionelle Beschreibung Hi 8410
FUNKTIONELLE BESCHREIBUNG H FUNKTIONELLE BESCHREIBUNG H FUNKTIONELLE BESCHREIBUNG HI I I I I 8410 FUNKTIONELLE BESCHREIBUNG H FUNKTIONELLE BESCHREIBUNG H 8410 8410 8410 8410 TASTEN TASTEN TASTEN TASTEN TASTEN MEASURE Aktiviert den Messmodus ∆ALARM Aktiviert Anzeige - Alarmbereich Aktiviert Anzeige - Grenzwert (g/l) SALINITY g/L Aktiviert Anzeige - Salinitätsfaktor (nur im mg/l Messbereich aktiv) - Seite 5 LEDS LEDS LEDS LEDS LEDS % DO aktiv, wenn im Display der Messwert in %- Sättigung ausgewählt ist. mg/L aktiv, wenn im Display der Messwert in mg/l gelöster Sauerstoff ausgewählt ist. aktiv, bei Eingabe des Grenzwertes ∆ALARM aktiv, bei Eingabe des Toleranzbereiches ALARM DOSAGE MODE SWITCH Anzeige des Betriebszustandes Regelung AUS / Regelung AUTO AN SCHALTER...
- Seite 6 RÜCKSEITENANSICHT HI 8410 Anschlussbuchse Sauerstoffsensor (Farbkodierung berücksichtigen) SET (potentialfreies Relais zum Anschluss einer Dosierpumpe) ALARM (potentialfreies Relais zum Anschluss eines externen Alarmgebers) Anschluss Stromversorgung FUSE (Drehverschluss Sicherungsschacht) mA OUTPUT (wahlweise 0/20 mA und 4/20 mA- Analogausgang) Einstellung der Hysterese (möglicher Bereich zwischen 0,5 bis 2,4 mg/l wählbar)
- Seite 7 GEHÄUSEABMESSUNGEN HI 8410 Frontansicht des Einbaugehäuses Der Regler benötigt zum sicheren Einbau folgende Einbaumaße. Seitenansicht des Einbaugehäuses Einstellbare Einbauhalterungen (im Lieferumfang des Reglers enthalten) ermöglichen einen sichere Fixierung des Messgerätes in der Einbauöffnung. Der Regler benötigt eine minimale Einbautiefe von190 mm um einen...
-
Seite 8: Sauerstoffsonde
SAUERSTOFFSONDE SAUERSTOFFSONDE SAUERSTOFFSONDE SAUERSTOFFSONDE SAUERSTOFFSONDE Die Sauerstoffsonde ist im Lieferzustand trocken. Die nachfolgenden 4 Schritte erklären, wie die Sauerstoffsonde zur Messung sehr einfach vorbereitet wird: 1. Schrauben Sie zunächst die schwarz/rote Transportkappe vom Sensor ab. Dieser Verschluss kann später wieder als Transportverschluss verwendet werden. -
Seite 9: Technische Daten Hi 8410
TECHNISCHE DATEN H TECHNISCHE DATEN H TECHNISCHE DATEN HI I I I I 8410 8410 8410 TECHNISCHE DATEN H TECHNISCHE DATEN H 8410 8410 Messbereiche 0,0 bis 50,0 mg/l (ppm) O 0 bis 600 % O -5,0 bis 50,0 °C Auflösung 0,1 mg/l oder 1% (O ) / 0,1 °C... -
Seite 10: Anschlüsse
ANSCHLÜSSE RÜCKSEITIGE ANSCHLÜSSE HI 8410 • Anschlussleiste Stromversorgung dient zum Anschluss eines 3-poligen Stromkabels für die Spannungs- versorgung (115 oder 230V). • Anschlussleiste Sauerstoffsonde zum Anschluss des Sensors HI76410 DO gemäß Farbkodierung. • Relais “SET” (potentialfrei) zum Anschlussbuchse (1,2) einer Dosierpumpe oder oder eines externen Alarmgebers (max. - Seite 11 (Anschlüsse 5, 6) • Relais “Alarm” Während eine normalen Messbetriebes ist das Relais geschlossen. Bei Veränderung des Messwertes ausserhalb der Toleranz des eingestellten Grenzwertes, wird das Alarm-Relais geöffnet. Das potentialfreie Relais arbeitet hier als Schalter (weitere Infos auf Seite15). • Maximale Dosierzeit während einer Regelung Diese Sicherheitsfunktion begrenzt die maximale Dosierzeit und minimiert die Gefahr einer Überdosierung .
-
Seite 12: Bedienung Des Reglers
BEDIENUNG DES REGLERS INBETRIEBNAHME UND INSTALLATION Folgendes Material wir benötigt: • ein 3-adriges Stromkabel zur Stromversorgung von HI 8410 Stellen Sie sicher, dass die Sonde angeschlossen ist, dass die Sonde auf den Regler kalibriert wurde und die Messsonde in die zu messende Flüssigkeit eingetaucht ist. - Seite 13 Merke: Bei Einsätzen unter härteren Bedingungen kann der Sauerstoffsensor mit einem optional erhältlichen Sensorschutz HI 76410-0 mechanisch geschützt werden. Der Sensorschutz kann die Ansprechzeit leicht verlängern. Achten Sie beim Anschluss der Sauerstoffsonde auf die richtige Farbkodierung zwischen Anschlusskabel und Anschlussbuchsen. GRENZWERT INFORMATIONEN ZUR BEDIENUNG Alle Parameter können frontseitig eingestellt und abgefragt werden.
- Seite 14 EINSTELLUNG DER SALZGEHALTSKOMPENSATION Höhere Salzgehalte des Wassers haben einen Einfluss auf die Löslichkeit des Sauerstoffs . Dieser Einfluss kann bei Kenntnis durch Eingabe am Regler kompensiert werden. Der Regler berücksichtigt diese Einflussgröße bei Salzfrachten > 1 g/l. Wählen Sie per Schiebeschalter den Messbereich mg/l aus. Drücken Sie die Taste “SALINITY g/L”.
-
Seite 15: Durchführung Von Messungen
Beispiel: eingestellter Grenzwert (SET) ist 10 mg/l, als ∆Alarm ist 2 mg/ l gewählt. Alarm wird ausgelöst, wenn der Messwert <8 mg/l ist. Bei aktivem Alarm öffnet das Alarm-Relais und die frontseitige Alarm- LED leuchtet EINSTELLUNG DER HYSTERESE Die Einstellung erfolgt über den rückseitigen Drehtrimmer im Bereich zwischen 0,5 bis 2,4 mg/l. -
Seite 16: Kalibriervorgang
DIAGNOSETESTS DIAGNOSETESTS DIAGNOSETESTS DIAGNOSETESTS Der Regler HI 8410 besitzt eine interne Diagnoseroutine zum Test der internen Elektronik. Die Diagnosetestfunktion kann bei der Fehlersuche bei Messproblemen helfen. Die Testfunktion kann sehr einfach durch die frontseitigen Tasten aufgerufen werden Drücken Sie zunächst die Taste "MEASURE". -
Seite 17: Led-Anzeigen
LED-ANZEIGEN LED-ANZEIGEN LED-ANZEIGEN LED-ANZEIGEN LED-ANZEIGEN Alle frontseitigen LEDs (Tasten- und Schalter LEDs) symbolisieren den Betriebszustand / Betriebsmodus des Reglers. Die Bedeutung wird nachfolgend erklärt. % DO LED Aktiv, wenn per Schiebeschalter der Regler in den Messmodus %DO (%-Sättigung) geschaltet wird. Im Display erscheint das Messergebnis in der Einheit %- Sättigung. -
Seite 18: Sensorpflege Und Reinigung
Innenelektrolyt, 30 ml Tropfflasche HI 731326 Kalibrierschraubenzieher (20 St.) * Der Sensor darf nur von technisch geschultem Personal angeschlossen werden. Hanna Instruments behält sich das Recht auf Modifikation seiner Artikel in Bezug auf Design oder Funktion ohne vorherige Mitteilung vor. -
Seite 19: Garantie
GARANTIE GARANTIE Das in dieser Bedienungsanleitung beschriebenen Messgerät von Hanna Instruments besitzt eine Garantie von zwei Jahren gegen Fehler in Ausführung und Material, wenn es für den beabsichtigten Zweck genutzt und nach den Anweisungen gewartet werden. Die Sonde besitzt eine Garantie von sechs Monaten. - Seite 20 h t t p : / / w w w . h a n n a i n s t . c o m...
