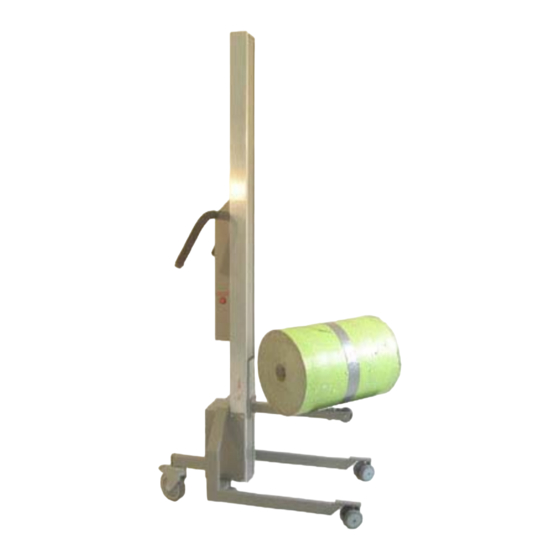

Apollo 130 Bedienungsanleitung
Inhaltszusammenfassung für Apollo 130
- Seite 1 BEDIENUNGSANLEITUNG MinilLift Apollo 130 Apollo 80 Anschrift Stetteritzring 13 D-64380 Roßdorf Telefon (49) 06071 / 745 81 Telefax (49) 06071 / 745 82 eMail: info@nelke-gmbh.de Internet: http://www.nelke-gmbh.de...
- Seite 2 Bedienungsanleitung Apollo 80 / Apollo 130, Akkubetriebene MiniLifte Spezifikationen Niedrig Medium Hoch Eigengewicht (kg) Apollo 80 Apollo 130 Max Hebegewicht (kg) Apollo 80 Apollo 130 Schutz Klasse IP54 Akkus Apollo 80 24V, 7,2 Ah gas dichte und Wartungsfrei Apollo 130 24V, 9,0 Ah gasdichte und Wartungsfrei Ladegerät...
- Seite 3 Ein elektronischer Überlastsicherung, die die Hebefunktion aussetzt bei Überlast (> 80 kg für A80 und 130 Kg für A130). Diese Überlastsicherung sichert den Lift beim Heben und nicht gegen Fehlbedienung - sprich Überlastung (siehe Punkt 3.2) wenn der Lift nicht hebt/in Bewegung ist.
- Seite 4 Nach ca. 600-800 Ladevorgängen verringert sich der Effekt der Akkus. Geschwindigkeit Voll geladen hebt der Minilift mit einer Geschwindigkeit von 125 mm/Sek. ohne Last und 100 mm/Sek mit voller Last. Zahnriemen Der Zahnriemen, der den Schlitten hebt, ist mit rostfreiem Stahldraht armiert (Bruchlast 800 kg). Der Zahnriemen sollte Quartalsweise optisch geprüft werden, und nach 8 Jahre ausgetauscht werden.
- Seite 5 grüne Lampe. ausgetauscht werden. Hebeausrüstung Der Schlitten ist mit 3 Satz (6) Löcher für Montage von Hubausrüstung versehen. Gabel und Plattform Anwendung Gabel und Plattformen kann für viele verscheidende Anwendungen benutz werden. Sicherheitsvorkehrungen. Kasten darf nicht größer als der Plattform sein. Jeder Last muss gegen Abfallen/aArutschen gesichert werden.
- Seite 6 13. Elektroteil Current set Snap Terminals MAX 2- 30 A DC Motor Diode & Fet Low Speed set 0-100% 100kOhm potentiometer + 24 V DC Motor Down 100% Buttom stop Up 100% Down low speed Supply Gnd Up low speed Top Stop Supply 24-30 VDC Batteri...
-
Seite 10: Lastdiagram - Anzahl Hebevorgänge Von 1 Meter Mit Voller Last
15. Diagramme 15.1. Last Diagram Apollo 130 Apollo 80 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 Abstand vom Mast in Meter Abstand vom Mast in Meter 15.2.
