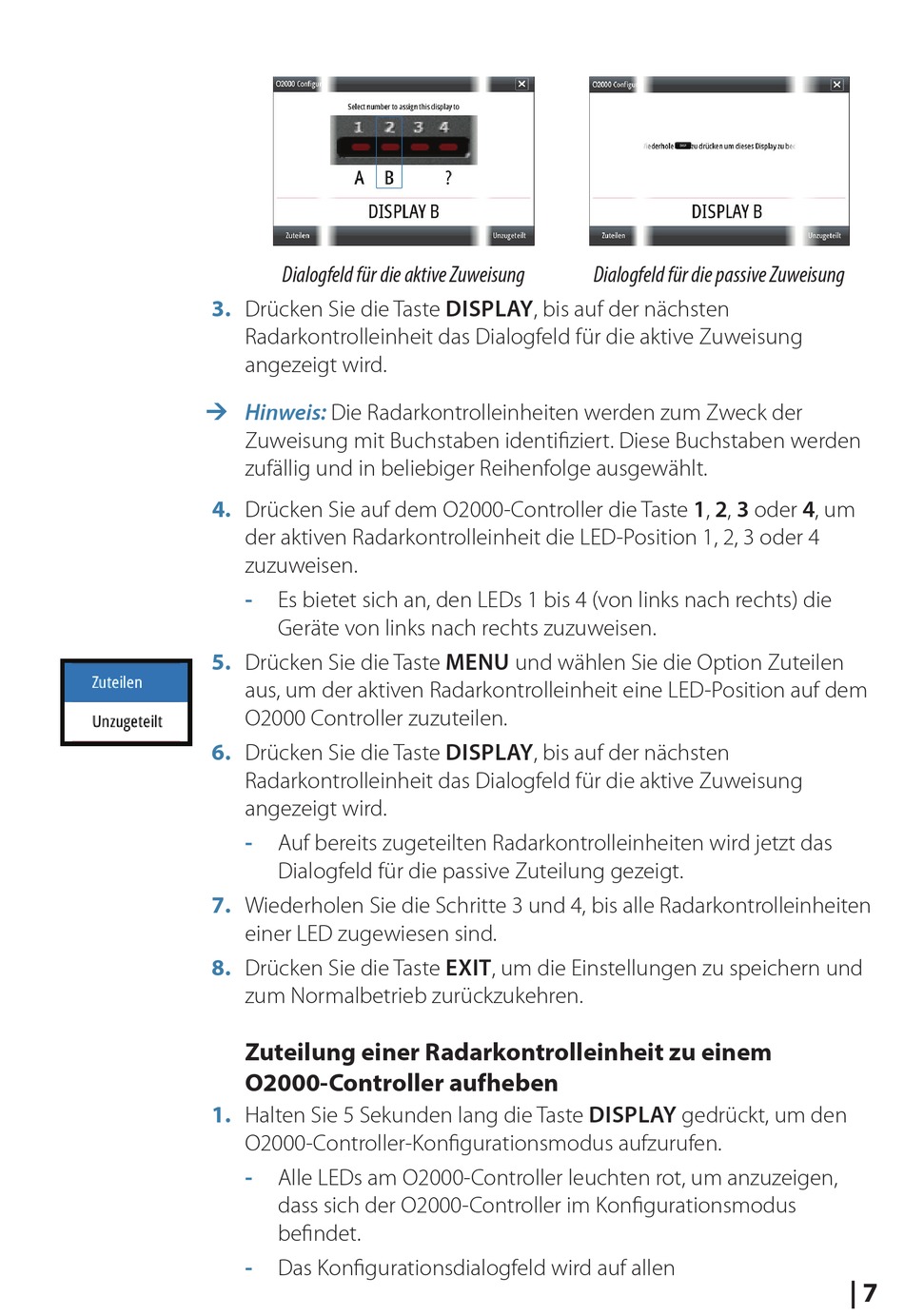

Dialogfeld für die aktive Zuweisung
3. Drücken Sie die Taste DISPLAY, bis auf der nächsten
Radarkontrolleinheit das Dialogfeld für die aktive Zuweisung
angezeigt wird.
¼ Hinweis:
Die Radarkontrolleinheiten werden zum Zweck der
Zuweisung mit Buchstaben identifiziert. Diese Buchstaben werden
zufällig und in beliebiger Reihenfolge ausgewählt.
4. Drücken Sie auf dem O2000-Controller die Taste 1, 2, 3 oder 4, um
der aktiven Radarkontrolleinheit die LED-Position 1, 2, 3 oder 4
zuzuweisen.
-
Es bietet sich an, den LEDs 1 bis 4 (von links nach rechts) die
Geräte von links nach rechts zuzuweisen.
5.
Drücken Sie die Taste MENU und wählen Sie die Option Zuteilen
aus, um der aktiven Radarkontrolleinheit eine LED-Position auf dem
O2000 Controller zuzuteilen.
6. Drücken Sie die Taste DISPLAY, bis auf der nächsten
Radarkontrolleinheit das Dialogfeld für die aktive Zuweisung
angezeigt wird.
-
Auf bereits zugeteilten Radarkontrolleinheiten wird jetzt das
Dialogfeld für die passive Zuteilung gezeigt.
7.
Wiederholen Sie die Schritte 3 und 4, bis alle Radarkontrolleinheiten
einer LED zugewiesen sind.
8.
Drücken Sie die Taste EXIT, um die Einstellungen zu speichern und
zum Normalbetrieb zurückzukehren.
Zuteilung einer Radarkontrolleinheit zu einem
O2000-Controller aufheben
1. Halten Sie 5 Sekunden lang die Taste DISPLAY gedrückt, um den
O2000-Controller-Konfigurationsmodus aufzurufen.
-
Alle LEDs am O2000-Controller leuchten rot, um anzuzeigen,
dass sich der O2000-Controller im Konfigurationsmodus
befindet.
-
Das Konfigurationsdialogfeld wird auf allen
Dialogfeld für die passive Zuweisung
| 7
