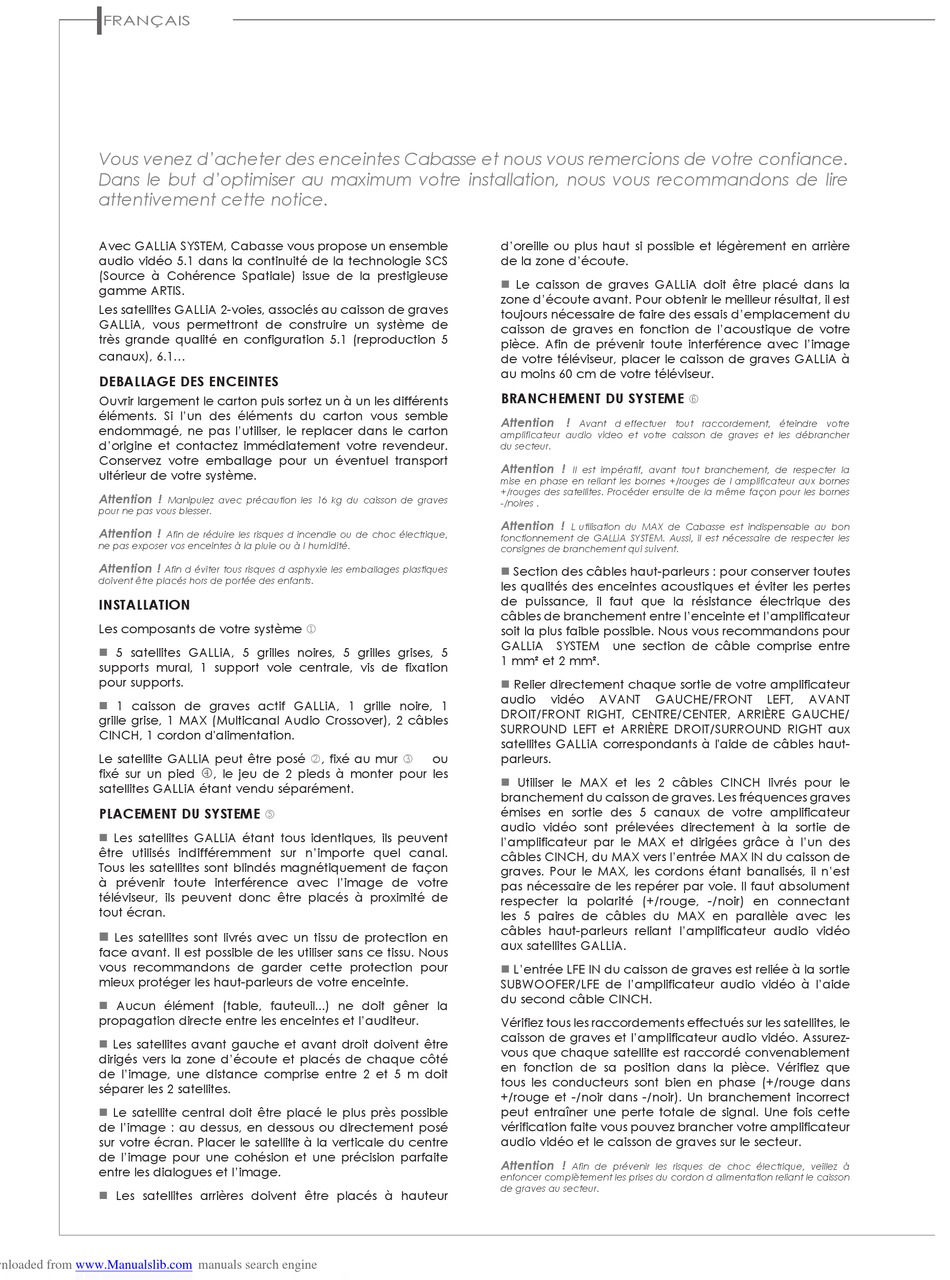

FRANÇAIS
Vous venez d'acheter des enceintes Cabasse et nous vous remercions de votre confiance.
Dans le but d'optimiser au maximum votre installation, nous vous recommandons de lire
attentivement cette notice.
Avec GALLiA SYSTEM, Cabasse vous propose un ensemble
audio vidéo 5.1 dans la continuité de la technologie SCS
(Source à Cohérence Spatiale) issue de la prestigieuse
gamme ARTIS.
Les satellites GALLiA 2-voies, associés au caisson de graves
GALLiA, vous permettront de construire un système de
très grande qualité en configuration 5.1 (reproduction 5
canaux), 6.1...
DEBALLAGE DES ENCEINTES
Ouvrir largement le carton puis sortez un à un les différents
éléments. Si l'un des éléments du carton vous semble
endommagé, ne pas l'utiliser, le replacer dans le carton
d'origine et contactez immédiatement votre revendeur.
Conservez votre emballage pour un éventuel transport
ultérieur de votre système.
Attention !
Manipulez avec précaution les 16 kg du caisson de graves
pour ne pas vous blesser.
Attention !
Afin de réduire les risques d incendie ou de choc électrique,
ne pas exposer vos enceintes à la pluie ou à l humidité.
Attention !
Afin d éviter tous risques d asphyxie les emballages plastiques
doivent être placés hors de portée des enfants.

INSTALLATION

Les composants de votre système
n 5 satellites GALLiA, 5 grilles noires, 5 grilles grises, 5
supports mural, 1 support voie centrale, vis de fixation
pour supports.
n 1 caisson de graves actif GALLiA, 1 grille noire, 1
grille grise, 1 MAX (Multicanal Audio Crossover), 2 câbles
CINCH, 1 cordon d'alimentation.
Le satellite GALLiA peut être posé k, fixé au mur
m
fixé sur un pied , le jeu de 2 pieds à monter pour les
satellites GALLiA étant vendu séparément.
PLACEMENT DU SYSTEME
n
n Les satellites GALLiA étant tous identiques, ils peuvent
être utilisés indifféremment sur n'importe quel canal.
Tous les satellites sont blindés magnétiquement de façon
à prévenir toute interférence avec l'image de votre
téléviseur, ils peuvent donc être placés à proximité de
tout écran.
n
Les satellites sont livrés avec un tissu de protection en
face avant. II est possible de les utiliser sans ce tissu. Nous
vous recommandons de garder cette protection pour
mieux protéger les haut-parleurs de votre enceinte.
n Aucun élément (table, fauteuil...) ne doit gêner la
propagation directe entre les enceintes et l'auditeur.
n Les satellites avant gauche et avant droit doivent être
dirigés vers la zone d'écoute et placés de chaque côté
de l'image, une distance comprise entre 2 et 5 m doit
séparer les 2 satellites.
n Le satellite central doit être placé le plus près possible
de l'image : au dessus, en dessous ou directement posé
sur votre écran. Placer le satellite à la verticale du centre
de l'image pour une cohésion et une précision parfaite
entre les dialogues et I'image.
n Les satellites arrières doivent être placés à hauteur
j
l ou
d'oreille ou plus haut si possible et légèrement en arrière
de la zone d'écoute.
n Le caisson de graves GALLiA doit être placé dans la
zone d'écoute avant. Pour obtenir le meilleur résultat, il est
toujours nécessaire de faire des essais d'emplacement du
caisson de graves en fonction de l'acoustique de votre
pièce. Afin de prévenir toute interférence avec l'image
de votre téléviseur, placer le caisson de graves GALLiA à
au moins 60 cm de votre téléviseur.
BRANCHEMENT DU SYSTEME
Attention !
Avant d effectuer tout raccordement, éteindre votre
amplificateur audio video et votre caisson de graves et les débrancher
du secteur.
Attention !
Il est impératif, avant tout branchement, de respecter la
mise en phase en reliant les bornes +/rouges de l amplificateur aux bornes
+/rouges des satellites. Procéder ensuite de la même façon pour les bornes
-/noires .
Attention !
L utilisation du MAX de Cabasse est indispensable au bon
fonctionnement de GALLiA SYSTEM. Aussi, il est nécessaire de respecter les
consignes de branchement qui suivent.
n Section des câbles haut-parleurs : pour conserver toutes
les qualités des enceintes acoustiques et éviter les pertes
de puissance, il faut que la résistance électrique des
câbles de branchement entre I'enceinte et I'amplificateur
soit la plus faible possible. Nous vous recommandons pour
GALLiA SYSTEM une section de câble comprise entre
1 mm² et 2 mm².
n Relier directement chaque sortie de votre amplificateur
audio vidéo AVANT GAUCHE/FRONT
DROIT/FRONT RIGHT, CENTRE/CENTER, ARRIÈRE GAUCHE/
SURROUND LEFT et ARRIÈRE DROIT/SURROUND RIGHT aux
satellites GALLiA correspondants à l'aide de câbles haut-
parleurs.
n Utiliser le MAX et les 2 câbles CINCH livrés pour le
branchement du caisson de graves. Les fréquences graves
émises en sortie des 5 canaux de votre amplificateur
audio vidéo sont prélevées directement à la sortie de
l'amplificateur par le MAX et dirigées grâce à l'un des
câbles CINCH, du MAX vers l'entrée MAX IN du caisson de
graves. Pour le MAX, les cordons étant banalisés, il n'est
pas nécessaire de les repérer par voie. Il faut absolument
respecter la polarité (+/rouge, -/noir) en connectant
les 5 paires de câbles du MAX en parallèle avec les
câbles haut-parleurs reliant l'amplificateur audio vidéo
aux satellites GALLiA.
n L'entrée LFE IN du caisson de graves est reliée à la sortie
SUBWOOFER/LFE de l'amplificateur audio vidéo à l'aide
du second câble CINCH.
Vérifiez tous les raccordements effectués sur les satellites, le
caisson de graves et l'amplificateur audio vidéo. Assurez-
vous que chaque satellite est raccordé convenablement
en fonction de sa position dans la pièce. Vérifiez que
tous les conducteurs sont bien en phase (+/rouge dans
+/rouge et -/noir dans -/noir). Un branchement incorrect
peut entraîner une perte totale de signal. Une fois cette
vérification faite vous pouvez brancher votre amplificateur
audio vidéo et le caisson de graves sur le secteur.
Attention !
Afin de prévenir les risques de choc électrique, veillez à
enfoncer complètement les prises du cordon d alimentation reliant le caisson
de graves au secteur.
o
